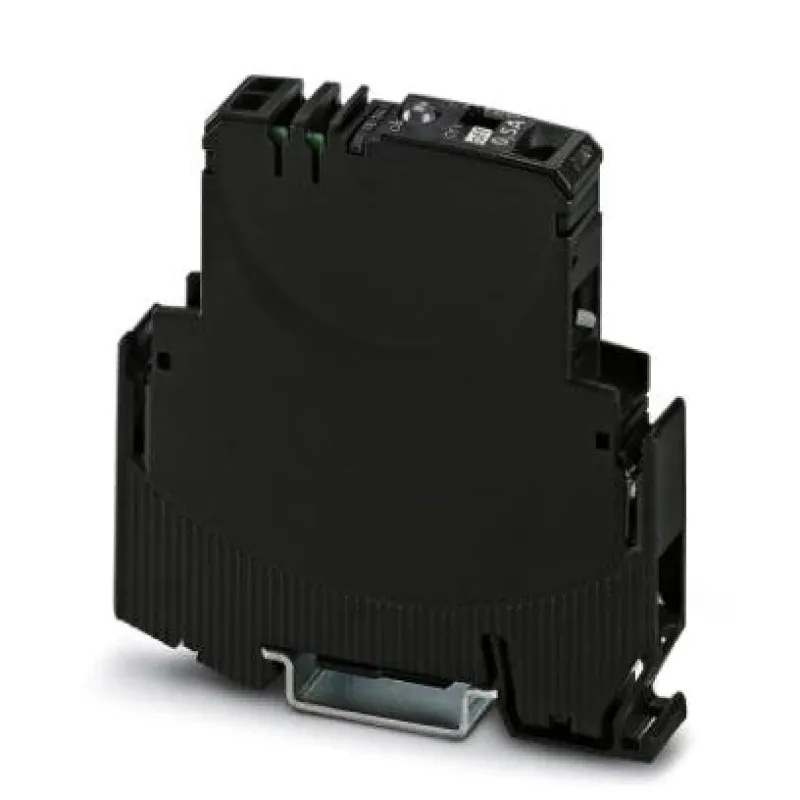

Електронний захисний вимикач - EC-E 0,5A DC24V 0903041

Наявність: Передзамовлення 0
Код товару: 58102
Артикул: 0903041
Виробник: Phoenix Contact

5 061.43
Знайшли дешевше?

Загальні характеристики

Колір - чорний
Струм / джерела світла -
2 гнучкі провідники однакового перерізу з кабельним наконечником - 0.5 мм² ... 6 мм²
Всі характеристики

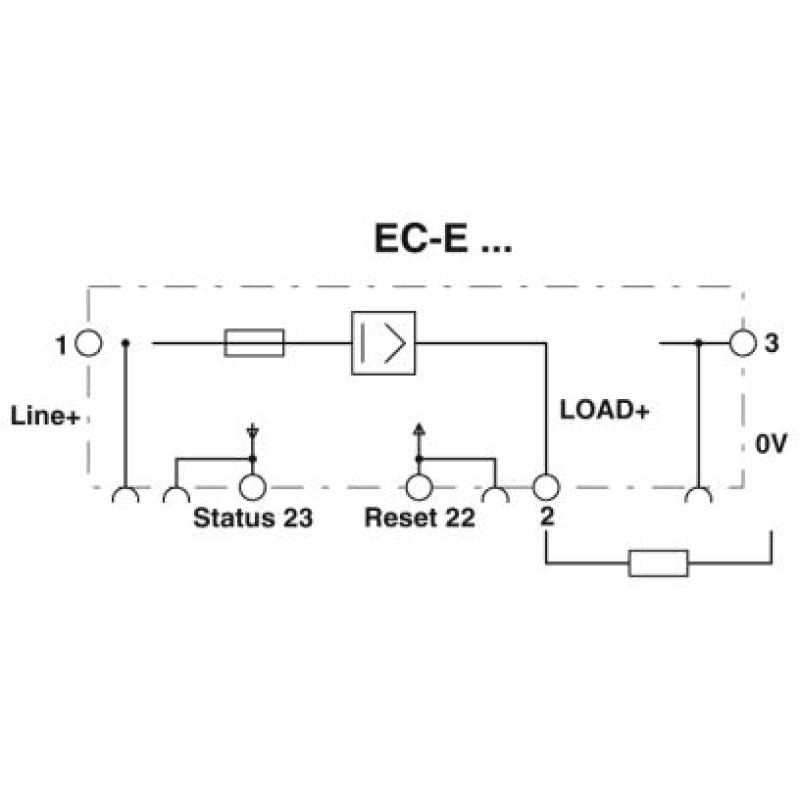

Електронний автоматичний вимикач, 1 вхід для скидання, номінальний струм: 0,5 A

Загальна інформаціяПри установці в ряд без охолодження при природній конвекції номінальний струм пристрою внаслідок термічного впливу при тривалій експлуатації (100% ED) повинен становити макс. 80 %. У установках і механізмах повинні застосовуватися спеціальні заходи для виключення повторного запуску частин установки (напр. використання контролера з функцією безпеки). Паралельне підключення великої кількості захисних вимикачів неприпустимо.
Кількість каналів1
Ізоляційні характеристики
Ступінь забруднення
Кількість каналів1
Тип запобіжникаАвтомат
Комутаційна здатність ICNактивне обмеження струму
Запобіжникелектрон.
Робоча напруга 24 В DC
Робоча напруга18 В DC ... 32 В DC
Номінальний струм IN0,5 A
Розрахункова імпульсна напруга0,5 кВ
Тип спрацьовуванняE(електрон.)
Потрібні номінали запобіжниківне потрібно, вбудований елемент Fail-Safe
Електрична міцністьмакс. 32 В DC (Ланцюг навантаження)
Відключеннятип. 1,8 x IN
активне обмеження струмуактивний
Запобіжникелектрон.
Діапазон струму спокою I0тип. 25 мА ±5 мА (у включеному стані)
Падіння напруги70 мВ (при IN)
Ланцюг навантаження
Макс. ємнісне навантаження
Скидання
Вхідна напруга
Споживаний струмтип. 2,6 мА (при 24 В DC)
Напруга
> 8 В DC (Стан High)
Вихід сигналу стану
Вихідна напруга
Вихідний струммакс. 0,2 A (Захистом від короткого замикання)
Речення гнучкого провідника AWG20 ... 6
Речення гнучкого провідника (з кабельним наконечником без пластикової втулки)0,5 мм² ... 10 мм²
Речення гнучкого провідника (з кабельним) наконечником і пластиковою втулкою)0,5 мм² ... 10 мм²
2 жорстких дроти однакового перерізу0,5 мм² ... 4 мм²
2 жорстких дроти однакового перерізу AWG20 ... 12
2 гнучких дроти однакового перерізу0,5 мм² ... 4 мм²
2 гнучких дроти однакового перерізу AWG20 ... 12
2 гнучких провідника однакового перерізу з кабельним наконечником без пластикової втулки0,5 мм² ... 2, 5 мм²
2 гнучкі провідники однакового перерізу з наконечником TWIN з пластиковою втулкою0,5 мм² ... 6 мм²
Номінальна січ ення16 мм²
Допоміжний контакт
Найменування
Позначення місць підключенняДопоміжний контакт
різьблення гвинтівM3
Момент затягування... 0,5 Нм
Довжина зняття ізоляції8 мм Переріз гнучкого провідника (з кабельним наконечником без пластикової втулки)
Визначення вологості96 год, 95 % ОВ, 40 °C
Стандарти/нормативні документиUL 508
Стандарти/нормативні документиCSA 22.2
Стандарти/нормативні документиUL 2367
Стандарти/нормативні документиCSA 22.2
Стандарти/але нормативні документиCSA 22.2
Стандарти/нормативні документиUL 1604
Тип монтажуМонтажна рейка: 35 мм

Переваги:

✔️Безпомилкове визначення короткого замикання навіть у довгих кабелях завдяки електронній характеристиці

✔️Активне обмеження струму для оптимального використання попередньо підключеного джерела живлення

✔️Підвищена прозорість установки завдяки побудованому виходу сигналу стану

✔️Повторне включення на відстані завдяки функції скидання

Загальні характеристики
Колір чорний
Струм / джерела світла
2 гнучкі провідники однакового перерізу з кабельним наконечником 0.5 мм² ... 6 мм²
2 гнучкі провідники однакового перерізу з наконечником TWIN з пл 16 мм²
2 гнучкі проводи однакового перерізу AWG 20 ... 12, 0.5 мм² ... 2, 5 мм², 20 ... 12, 0.5 мм² ... 2, 5 мм²
2 жорсткі дроти однакового перерізу AWG 20 ... 12, 0.5 мм² ... 4 мм², 20 ... 12, 0.5 мм² ... 4 мм²
Активне обмеження струму активний
Відключення тип. 1.8 x IN
Визначення вологості CSA 22.2
Висота NS 35/15 M3
Діапазон струму спокою I0 тип. 25 мА ±5 мА (у включеному стані)
Довжина зняття ізоляції
Запобіжник електрон.
Комутаційна здатність ICN активне обмеження струму
Номінальний переріз AWG тип. 2.6 мА (при 24 В DC)
Номінальний струм IN 0.5 A
Падіння напруги електрон., 70 мВ (при IN), електрон., 70 мВ (при IN)
Переріз гнучкого дроту 20 ... 6
Переріз гнучкого провідника 0.5 мм² ... 10 мм²
Перетин гнучкого провідника AWG 0.5 мм² ... 10 мм²
Позначення місць підключення
Полюсів
Потрібні номінали запобіжників E(електрон.)
Розрахункова імпульсна напруга Ui 0.5 A, 0.5 кВ
Стандарти/нормативні документи UL 508, UL 2367, CSA 22.2, UL 1604, UL 508, UL 2367, CSA 22.2, UL 1604
Тип спрацьовування 0.5 кВ
Вихідна напруга
Висота 83 мм
Вихідний струм HD-режим постійного навантаження, А макс. 0.2 A (Захистом від короткого замикання)
Глибина, мм 80 мм
Електрична міцність ізоляції макс. 32 ВDC
Кількість каналів 1
Момент затягування ... 0.5 Нм
Момент затяжки
Напруга мережі управління
Робоча напруга 24 В DC, 18 В DC ... 32 В DC, 24 В DC, 18 В DC ... 32 В DC
Ступінь захисту IP20 (Корпус)
Тип запобіжника Автомат
Тип монтажу Монтажна рейка: 35 мм
