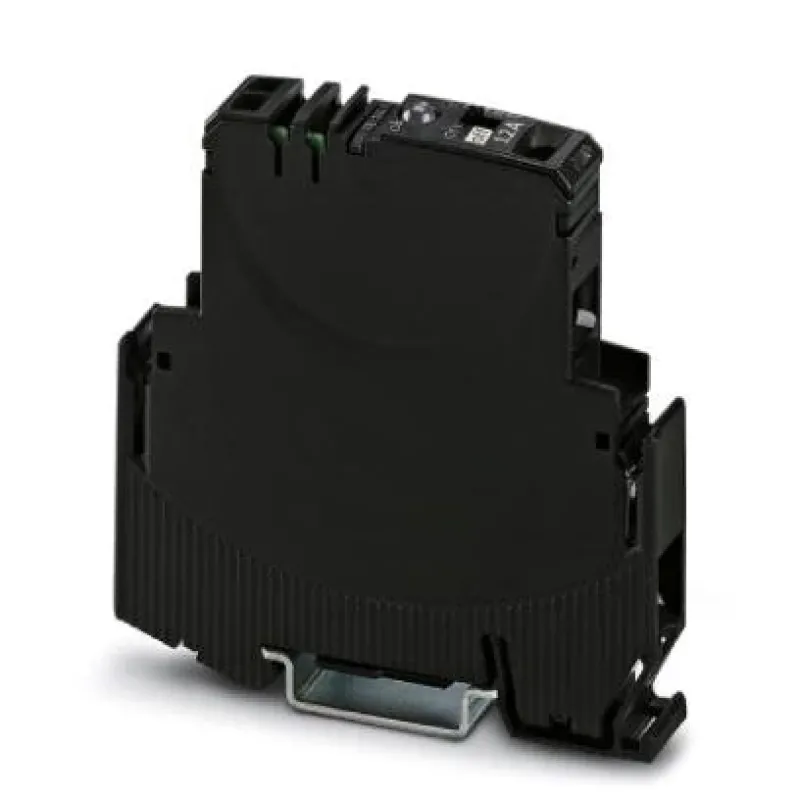

Електронний захисний вимикач - EC-E 12A DC24V 0903049

Наявність: Передзамовлення 0
Код товару: 58110
Артикул: 0903049
Виробник: Phoenix Contact

5 916.12
Знайшли дешевше?

Загальні характеристики

Серія - Макс. ємнісне навантаження, Вхідна напруга, , Вихідна напруга, Найменування, , , , , , , ,
Колір - чорний
Вхідна напруга - , макс. 32 В DC
Всі характеристики


Електронний автоматичний вимикач, 1 вхід для скидання, номінальний струм: 12 A

Загальна інформаціяПри установці в ряд без охолодження при природній конвекції номінальний струм пристрою внаслідок термічного впливу при тривалій експлуатації (100% ED) повинен становити макс. 80%. (напр. використання контролера з функцією безпеки).Паралельне підключення великої кількості захисних вимикачів неприпустиме.
КонструкціяМодуль для встановлення на монтажну рейку, нероз'ємний
Полюсів1
Кількість рядів2
Кількість каналів1
Ступінь забруднення2
Тип запобіжника Автомат
Комутаційна здатність ICNактивне обмеження струму
Запобіжникелектрон.
Робоча напруга18 В DC ... 32 В DC
Номінальний струм IN12 A
Розрахункова імпульсна напруга0,5 кВ
Тип спрацьовуванняE (електрон.)
Потрібні номінали запобіжниківне потрібно, вбудований елемент Fail-Safe
Електрична міцністьмакс. 32 В DC (Ланцюг навантаження)

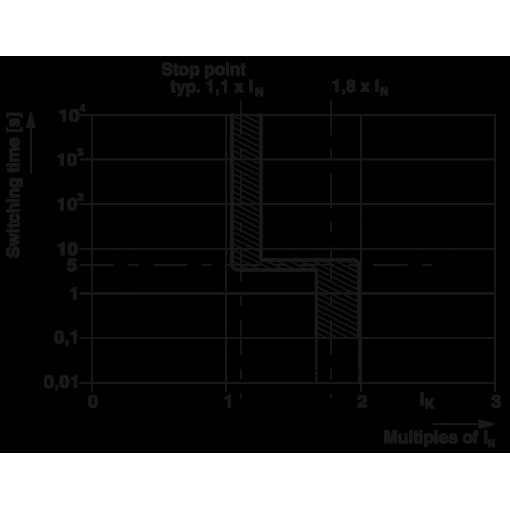

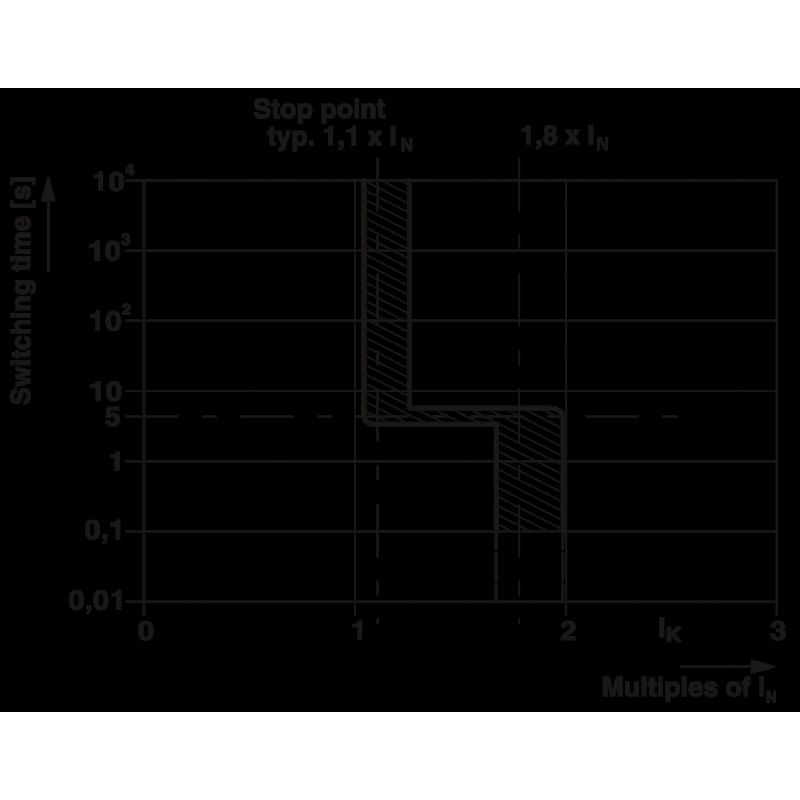

Відключеннятип. 1,3 x IN
активне обмеження струмуактивний
Діапазон струму спокою I0тип. 25 мА ±5 мА (у включеному стані)
Падіння напруги180 мВ (при IN)
Макс. ємнісне навантаження20000 мкФ
Вхідна напругамакс. 32 В DC
Споживаний струмтип. 2,6 мА (при 24 В DC)
Довжина імпульсу хв. 10 мс
Вихідна напруга24 В DC
Вихідний струммакс. 0,2 A (Захистом від короткого замикання)
Номінальний переріз16 мм²
НайменуванняПідключення сигнального провідника
Різьблення гвинтівM3
Момент затяжки... 0,5 Нм
Довжина зняття ізоляції8 мм
Переріз жорсткого проводу0,5 мм² ... 16 мм²
Переріз провідника AWG26 ... 6
Переріз гнучкого дроту0,5 мм² ... 16 мм²
Переріз гнучкого провідника [AWG] 20 ... 6
Переріз гнучкого провідника (з кабельним наконечником без пластикової втулки)0,25 мм² ... 2,5 мм²
Переріз гнучкого провідника (з кабельним наконечником та пластиковою втулкою)0,25 мм² ... 2,5 мм²
2 жорсткі дроти однакового перерізу0,5 мм² ... 4 мм²
2 жорсткі дроти однакового перерізу AWG20 ... 12
2 гнучкі дроти однакового перерізу0,5 мм² ... 4 мм²
2 гнучкі дроти однакового перерізу AWG20 ... 12
2 гнучкі провідники однакового перерізу з кабельним наконечником без пластикової втулки0,5 мм² ... 2,5 мм²
2 гнучкі провідники однакового перерізу з наконечником TWIN з пластиковою втулкою0,5 мм² ... 6 мм²
Позначення місць підключенняДопоміжний контакт
Ширина12,5 мм
Висота83 мм
Висота NS 35/1590,5 мм
Висота NS 35/7,583 мм
Глибина80 мм
Колірчорний
Клас займистості згідно UL 94V0
Ступінь захистуIP20 (Корпус)
Температура довкілля (при експлуатації)0 °C ... 50 °C (без випадання конденсату)
Температура навколишнього середовища (зберігання/транспорт)-20 °C ... 70 °C
Визначення вологості96 год, 95 % ОВ, 40 °C
Стандарти/нормативні документиUL 1604
Тип монтажуМонтажна рейка: 35 мм

Переваги:

✔️Безпомилкове визначення короткого замикання навіть у довгих кабелях завдяки електронній характеристиці

✔️Активне обмеження струму для оптимального використання попередньо підключеного джерела живлення

✔️Підвищена прозорість установки завдяки побудованому виходу сигналу стану

✔️Повторне включення на відстані завдяки функції скидання

Загальні характеристики
Серія Макс. ємнісне навантаження, Вхідна напруга, , Вихідна напруга, Найменування, , , , , , , ,
Колір чорний
Вхідна напруга , макс. 32 В DC
Кількість рядів 2
Найменування виробу 0.5 мм² ... 10 мм², Підключення сигнального провідника
Струм / джерела світла , тип. 2.6 мА (при 24 В DC)
2 гнучкі провідники однакового перерізу з кабельним наконечником 0.5 мм² ... 2.5 мм²
2 гнучкі провідники однакового перерізу з наконечником TWIN з пл 0.5 мм² ... 6 мм²
2 гнучкі проводи однакового перерізу AWG 8 мм Переріз гнучкого провідника (з кабельним наконечником без пластикової втулки), 0.5 мм² ... 4 мм², 20 ... 12
2 жорсткі дроти однакового перерізу AWG Допоміжний контакт, M3, 0.5 мм² ... 4 мм², 20 ... 12
Активне обмеження струму активний
Відключення тип. 1.3 x IN, , тип. 1.3 x IN
Визначення вологості 96 год, 95 % ОВ, 40 °C
Висота NS 35/15 CSA 22.2, 90.5 мм
Висота NS 35/7,5 83 мм
Діаметр штиря 0.5 мм² ... 4 мм², M3
Діапазон струму спокою I0 тип. 25 мА ±5 мА (у включеному стані), тип. 2.6 мА (при 24 В DC), тип. 25 мА ±5 мА (у включеному стані)
Довжина імпульсу хв. 10 мс
Довжина зняття ізоляції 0.5 мм² ... 4 мм², 8 мм
Загальна інформація При установці в ряд без охолодження при природній конвекції номінальний струм пристрою внаслідок термічного впливу при тривалій експлуатації (100% ED) повинен становити макс. 80 %.В установках і механізмах повинні застосовуватися спеціальні заходи для виключення повторного запуску частин установки (напр. використання контролера з функцією безпеки).Паралельне підключення великої кількості захисних вимикачів неприпустимо. 1, При установці в ряд без охолодження при природній конвекції номінальний струм пристрою внаслідок термічного впливу при тривалій експлуатації (100% ED) повинен становити макс. 80%. (напр. використання контролера з функцією безпеки).Паралельне підключення великої кількості захисних вимикачів неприпустиме.
Запобіжник електрон.
Клас займистості згідно UL 94 V0
Комутаційна здатність ICN активне обмеження струму
Макс. ємнісне навантаження 20000 мкФ
Номінальний переріз AWG 16 мм²
Номінальний струм IN 12 A
Падіння напруги 180 мВ (при IN)
Переріз гнучкого дроту 0.5 мм² ... 6 мм², 0.5 мм² ... 16 мм²
Переріз гнучкого провідника , 0.25 мм² ... 2.5 мм²
Переріз жорсткого проводу 20 ... 12, 0.5 мм² ... 16 мм²
Переріз провідника AWG 0.5 мм² ... 2, 5 мм², 26 ... 6
Перетин гнучкого провідника AWG 0.5 мм² ... 10 мм²
Позначення місць підключення Допоміжний контакт
Полюсів 1
Потрібні номінали запобіжників , не потрібно, вбудований елемент Fail-Safe
Розрахункова імпульсна напруга Ui 0.5 кВ
Стандарти/нормативні документи UL 508, CSA 22.2, UL 1604, UL 1604
Температура навколишнього середовища (зберігання/транспорт) -20 °C ... 70 °C
Температура навколишнього середовища (при експлуатації) 0 °C ... 50 °C (без випадання конденсату)
Тип спрацьовування E (електрон.)
Вихідна напруга 24 В DC
Висота CSA 22.2, 83 мм
Вихідний струм HD-режим постійного навантаження, А макс. 0.2 A (Захистом від короткого замикання), 20 ... 6, макс. 0.2 A (Захистом від короткого замикання)
Глибина, мм Монтажна рейка: 35 мм, 80 мм
Електрична міцність ізоляції макс. 32 В DC (Ланцюг навантаження)
Кількість каналів 0.5 кВ, 1
Конструкція Модуль для встановлення на монтажну рейку, нероз'ємний
Момент затягування ... 0.5 Нм
Момент затяжки 20 ... 12, ... 0.5 Нм
Напруга мережі управління
Робоча напруга 24 В DC, 18 В DC ... 32 В DC, активний, 18 В DC ... 32 В DC
Ступінь забруднення E (електрон .), 2
Ступінь захисту IP20 (Корпус)
Тип запобіжника не потрібно, вбудований елемент Fail-Safe, Автомат
Тип монтажу Монтажна рейка: 35 мм
Ширина, мм UL 2367, 12.5 мм
