Інвертор постійного / змінного струму - QUINT4-INV / 24DC / 1AC / 600VA / USB 1067325

Наявність: Передзамовлення 0
Код товару: 58698
Артикул: 1067325
Виробник: Phoenix Contact

80 750.82
Знайшли дешевше?

Загальні характеристики

Вхідна напруга - 24 В DC
EN 61010-2-201 - II
MTBF (IEC 61709, SN 29500) - 532525 ч (40 °C)
Всі характеристики


Інвертор, QUINT INVERTER, Установка на монтажній рейці, вхід: 24 В DC, вихід: 1AC / 600 ВА, чиста синусоїда.

Вхідна напруга24 В DC
Діапазон вхідної напруги постійного струму20 В DC ... 30 В DC
Споживаний струмтип. 23 A
Маркування роз'єму5.2
Найменування, сигналізаціяPn
Малий сигналЗ'єднання після SGnd з
Сигнал H-рівняВідкрито (> 200 ком між Start і SGnd)

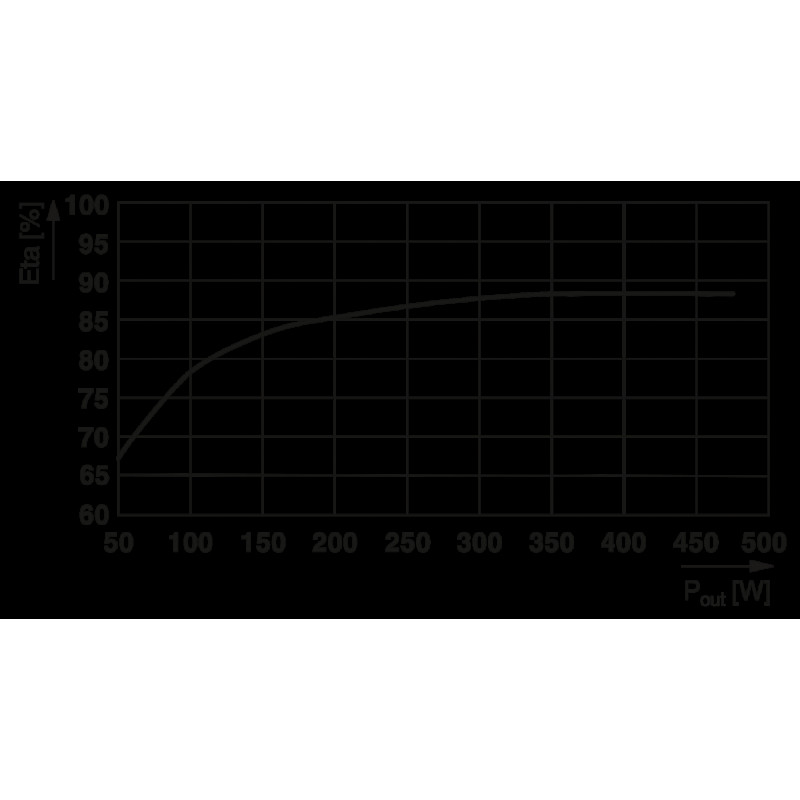

ККД> 86% (120 В AC)
Вихідна напруга24 В
Форма вихідної напругичиста синусоїда
Номінальний струм на виході (IN)5 A (120 В AC)
Розсіювана потужність, без навантаження, макс.тип. 21 Вт (120 В AC)
Розсіювана потужність, номінальне навантаження, макс.тип. 72 Вт (120 В AC)
Номінальна вихідна частота60 Гц 50 Гц ±0,5%
Зміна хар-к50 °C ... 60 °C (2,5 % / K)
Здається потужність600 ВА
Ефективна потужність480 Вт
Коефіцієнт потужності (cos phi) 0,8
Коефіцієнт амплітуди2,8
Можливість паралельного підключеннямакс. 3
Можливість послідовного підключенняНі
Припустиме навантаження Мережеве живлення105 % (постійно)
Електронне обмеження струму> 2,5 x IN (> 200 мс)
Тип сигналізації Червоний СІД
Вихідний перемикаючий контактТранзисторний вихід, активний
Струм тривалого навантаження≤ 20 мА
Світлодіодний індикатор станузелений
ФункціяСигнальна земля
Опорний потенціалдля сигнальних входів та виходів
Вхід± 1 кВ (симетричний)
Тип підключенняRJ45
Переріз жорсткого проводу0,2 мм² ... 1,5 мм²
Переріз гнучкого проводу0,2 мм² ... 1,5 мм²
Переріз гнучкого провідника (з кабельним наконечником та пластиковою втулкою)0,2 мм² ... 1,5 мм²
Переріз гнучкого провідника (з кабельним наконечником без пластикової втулки)0,2 мм² ... 1,5 мм²
Переріз провідника AWG30 ... 12
Довжина зняття ізоляції8 мм
Момент затягування0,5 Нм ... 0,6 Нм
Вихід± 2 кВ (симетричний)
Сигнал 30 А/м
ІнтерфейсParallel Port
Кількість інтерфейсів1
КріпленняКлямки
Середовище передачіUSB 2.0
Характеристикивозможность блокування
Розв'язка по напрузітак
Кількість фаз1,00
MTBF (IEC 61709, SN 29500)532525 ч (40 °C)
Ступінь захистуIP20
Ступінь забруднення2
Ширина180 мм
Висота130 мм
Глибина125 мм
Монтажна відстань праворуч/ліворуч0 мм / 0 мм
Монтажна відстань зверху/знизу50 мм / 50 мм
Тип монтажуУстановка на монтажній рейці
Матеріал корпусуМетал
Температура навколишнього середовища (при експлуатації)-25 °C ... 60 °C (> 50 °C: 2,5 % / K)
Температура навколишнього середовища (зберігання/транспорт)-40 °C ... 85 °C
Робоча висота≤ 3000 м (> 2000 m: 0,6% / 100 m)
Макс. допустима відн. вологість повітря (при експлуатації)≤ 95 %
Ударостійкість20г на кожну вісь (EN 60068-2-27)
Вібрація (при експлуатації)5 Гц ... 100 Гц, 0,7г (EN 60068-2-6)
EN 61010-2-201II
МаркуванняUL/C-UL Listed UL 61010-2-201
Директива з низької напругиВідповідність Директиві з низької напруги 2014/35/ЄС
Електромагнітна сумісністьВідповідність директиві EMV 2014/30/EU
Випромінювання кондуктивних перешкодEN 61000-6-4
Випромінювання електромагнітних перешкодВипромінювання перешкод згідно з EN 61000-6-4
Завадостійкістьперешкодостійкість згідно з EN 61000-6-2
Стандарти / нормативні документиEN 61000-4-8
Розряд між контактами± 6 кВ
Повітряний розряд ± 8 кВ
ПриміткиКритерій A
Діапазон частот0,15 МГц ... 80 МГц
Напруженість перевірочного поля10 В/м
Частота50 Гц
Критерій АНормальні робочі параметри зі значеннями в заданих межах.
Критерій BТимчасове погіршення робочих параметрів, яке усувається самим пристроєм.

Переваги:

✔️Можливість застосування в усьому світі завдяки ручному вибору змінної вихідної напруги на сигнальну клему

✔️Чиста синусоїда на виході

✔️Роз'єм USB для з'єднання, наприклад, з промисловими ПК

✔️Можливість паралельного підключення для різних областей застосування

✔️Економія місця завдяки компактній конструкції

Загальні характеристики
Вхідна напруга 24 В DC
EN 61010-2-201 II
MTBF (IEC 61709, SN 29500) 532525 ч (40 °C)
Інтерфейс SIM Parallel Port
Вібрація (при експлуатації) 5 Гц ... 100 Гц, 0.7г (EN 60068-2-6)
Випромінювання електромагнітних перешкод Випромінювання перешкод згідно з EN 61000-6-4
Випромінювання кондуктивних перешкод EN 61000-6-4
Вихідний перемикаючий контакт Транзисторний вихід, активний
Діапазон вхідної напруги постійного струму 20 В DC ... 30 В DC
Діапазон частот AC 0.15 МГц ... 80 МГц
Директива з низької напруги Відповідність Директиві з низької напруги 2014/35/ЄС
Довжина зняття ізоляції 8 мм
Електронне обмеження струму > 2.5 x IN (> 200 мс)
Ефективна потужність 480 Вт
Здається потужність 600 ВА
Зміна хар-к 50 °C ... 60 °C (2.5 % / K)
Кількість інтерфейсів 1
ККД > 86% (120 В AC)
Коефіцієнт амплітуди 2.8
Коефіцієнт потужності (cos phi) 0.8
Критерій B Тимчасове погіршення робочих параметрів, яке усувається самим пристроєм.
Критерій А Нормальні робочі параметри зі значеннями в заданих межах.
Макс. допустима відн. вологість повітря (при експлуатації) ≤ 95 %
Малий сигнал З'єднання після SGnd з
Маркування роз'єму 5.2
Можливість паралельного підключення макс. 3
Можливість послідовного підключення Ні
Монтажна відстань зверху/знизу (активн.) 50 мм / 50 мм
Монтажна відстань праворуч/ліворуч 0 мм / 0 мм
Найменування, сигналізація Pn
Напруженість перевірочного поля 10 В/м
Номінальна вихідна частота 60 Гц 50 Гц ±0.5%
Номінальний струм на виході (IN) 5 A (120 В AC)
Опорний потенціал для сигнальних входів та виходів
Переріз гнучкого дроту 0.2 мм² ... 1.5 мм²
Переріз гнучкого провідника 0.2 мм² ... 1.5 мм²
Переріз провідника AWG 30 ... 12
Перетин жорсткого дроту AWG 0.2 мм² ... 1.5 мм²
Перешкода стійкість до електростатичних розрядів перешкодостійкість згідно з EN 61000-6-2
Повітряний розряд ± 8 кВ
Примітки Критерій A
Припустиме навантаження Мережеве живлення 105 % (постійно)
Робоча висота ≤ 3000 м (> 2000 m: 0.6% / 100 m)
Розв'язка по напрузі так
Розряд між контактами ± 6 кВ
Розсіювана потужність, без навантаження, макс. тип. 21 Вт (120 В AC)
Розсіювана потужність, номінальне навантаження, макс. тип. 72 Вт (120 В AC)
Світлодіодний індикатор стану зелений
Середовище передачі USB 2.0
Сигнал H-рівня Відкрито (> 200 ком між Start і SGnd)
Споживаний струм, макс. тип. 23 A
Стандарти / нормативні документи EN 61000-4-8
Струм тривалого навантаження ≤ 20 мА
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C
Температура навколишнього середовища (при експлуатації) -25 °C ... 60 °C (> 50 °C: 2.5 % / K)
Форма вихідної напруги чиста синусоїда
Вихідна напруга 24 В
Вхідні дані ± 1 кВ (симетричний)
Ударостійкість при -20 ° C 20г на кожну вісь (EN 60068-2-27)
Фіксація кабелю Клямки
Висота 130 мм
Виходи ± 2 кВ (симетричний)
Глибина, мм 125 мм
Електромагнітна сумісність Відповідність директиві EMV 2014/30/EU
Кількість фаз 1.00
Маркування UL/C-UL Listed UL 61010-2-201
Матеріал корпуса Метал
Момент затягування 0.5 Нм ... 0.6 Нм
Сигнал 30 А/м
Ступінь забруднення 2
Ступінь захисту IP20
Тип монтажу Установка на монтажній рейці
Тип підключення RJ45
Тип сигналізації Червоний СІД
Функція вимикача Сигнальна земля
Характеристики зовнішнього середовища возможность блокування
Частота мережі 50 Гц
Ширина, мм 180 мм
