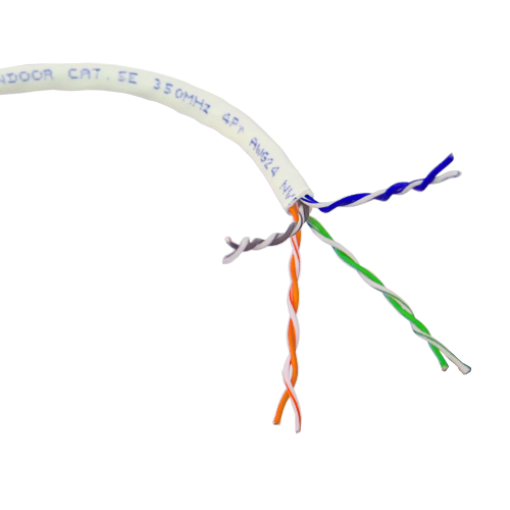

Кабель комп`ютерний UTP — категорія 5е, (4 пари 2х0,50) КПВ-ВП (350) 4*2*0,50

Основні дані комп`ютерного проводу UTP (Одескабель):

– Провід (кабель) «кручена пара» для стаціонарної прокладки комп`ютерної мережі всередині приміщень.
– Виробник: Одеський завод (Одескабель)
– Марка виробника: КПВ-ВП
– Тип: U / UTP (НЕ екранований)
– Кількість жил: 8-жильний (4 пари 2х0,50)
– Категорія: 5Е

Конструкція проводу:

– Струмопровідна жила: мідна м`яка дріт
– Діаметр: 0,50 мм (24 AWG)
– Ізоляція: поліетилен
– Діаметр провідника: 0,96 мм
– Пара: 2 скручених разом провідника
– Максимальний діаметр кабелю: 5,9 мм
– Сердечник: 4 пари скручені разом

Колірна ідентифікація жил:

– Пара 1: біло-синя / синя
– Пара 2: біло-помаранчева / помаранчева
– Пара 3: біло-зелена / зелена
– Пара 4: біло-коричнева / коричнева

Ізоляція проводу:

– Зовнішня оболонка: полівінілхлоридний пластикат (ПВХ) або LS0H-компаунд
– Колір оболонки: білий (ПВХ), помаранчевий або синій (LS0H)

Умови прокладки і експлуатації:

– Комп`ютерний провід марки КПВ-ВП (Одеський завод) використовується для стаціонарної прокладки всередині будівель, станцій, споруд, апаратури. Експлуатується при частотах до 350 МГц.

Механічні характеристики комп`ютерного проводу КПВ-ВП:

– Температурний діапазон:
– Під час монтажу -10 ° C.. +60 ° C
– Після монтажу -20 ° C.. +60 ° C
Радіус вигину:
– Під час монтажу ≥ 8 x діаметрів кабелю
– Після монтажу ≥ 4 x діаметрів кабелю
– Що розтягують зусилля: ≤ 85 Н

Електричні характеристики при t = 20 ° C:

Опір постійному струму: ≤ 96 Ом / км
Опір ізоляції: ≥ 5 ГОм / км
Робоча ємність: ≤ 56 пФ / м
Швидкість поширення сигналу: ≥ 0,68 з
Затримка поширення сигналу: ≤ 534 + 36 / √f нс / 100 м
Зсув затримки на частоті: 100 МГц ≤ 45 нс / 100 м
Хвильовий опір в діапазоні частот:
– 1-100 МГц 100 ± 7 Ом
– 100-350 МГц 100 ± 10 Ом
Випробувальна напруга між жилами, (пост. Струм, 2 с): 2,5 кВ
Робоча напруга (пост. Струм): 72 В
