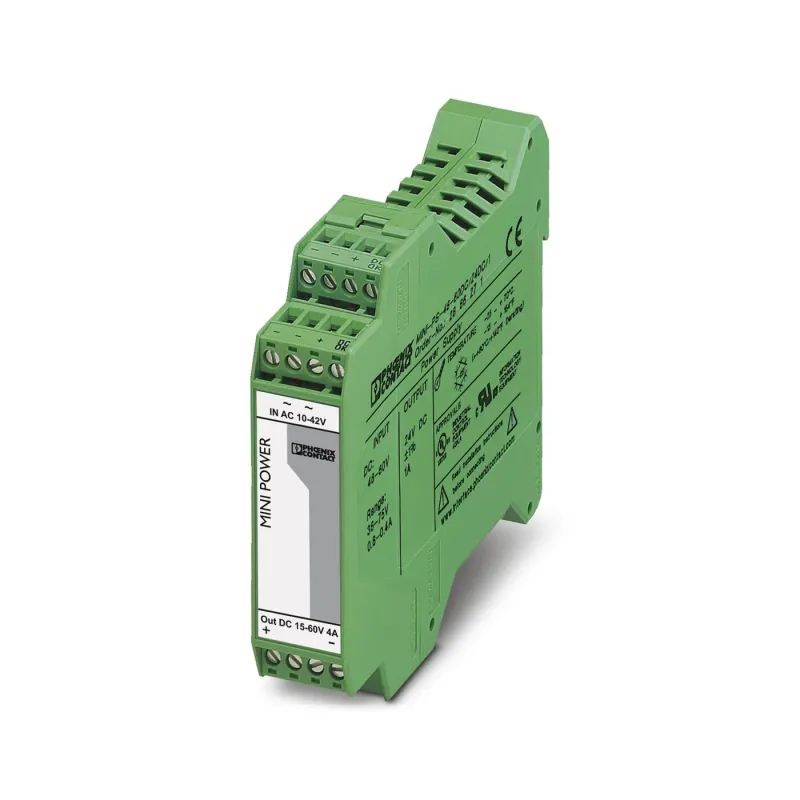

Модуль живлення - MINI-PS-10-42AC/15-60DC/3 2320199

Наявність: Передзамовлення 0
Код товару: 61578
Артикул: 2320199
Виробник: Phoenix Contact

5 723.88
Знайшли дешевше?

Загальні характеристики

Колір - зелений
Вхідна напруга - 24 В AC
Монтажне положення - горизонтальна DIN-рейка NS 35, EN 60715
Всі характеристики

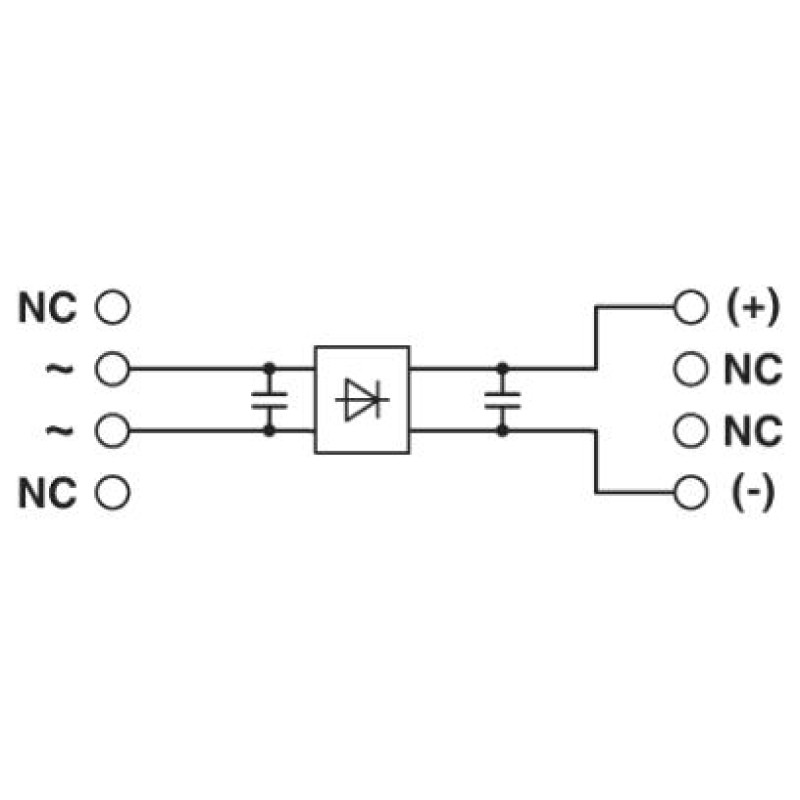

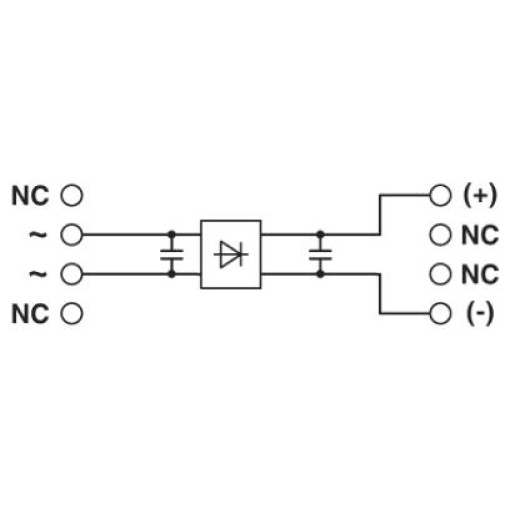

Модуль живлення AC забезпечує перетворювач постійного струму MINI випрямленою та відфільтрованою напругою.

Вхідна напруга24 В AC
Діапазон номінальної напруги на вході10 В AC ... 42 В AC
Діапазон вхідної напруги10 В AC ... 42 В AC
Широкий діапазон вхідної напругитак
Діапазон вхідної напруги AC0 В AC ... 42 В AC
Тип напруги живлення Перем. струм
Інтеграл імпульсу струму при включенні (I2t)8 A2c
Діапазон частот AC45 Гц ... 65 Гц
Споживаний струм6,5 A
Допустимий вхідний запобіжникC16 1 лінійний захисний автомат
Вибір відповідного запобіжника для захисту на вході16 A (Характеристика C)
ККД> 95,7% (при 42 В AC та номінальних значеннях)
Номінальна напруга28 В DC ±1 %
Діапазон вихідної напруги15 В DC ... 60 В DC
Номінальний струм на виході (IN)3 A (-25 °C ... 60 °C)
Зміна хар-к60 °C ... 70 °C (2,5 % / K)
Залишкова пульсація(ОП)
Номінальна потужність72 ВА
Можливість послідовного підключенняНі
Вхід4 кВ (Рівень 4 - несиметричний: Провідник заземлений)
Тип підключеннявставні гвинтові клеми
Переріз жорсткого провідника хв.0,2 мм²
Переріз жорсткого провідника макс.2,5 мм²
Переріз гнучкого провідника хв.0,2 мм²
Переріз гнучкого провідника макс.2,5 мм²
Посіб проводу AWG хв.24
Посіб проводу AWG макс.12
Довжина зняття ізоляції7 мм
Різьблення гвинтівM3
Мін. момент затяжки0,5 Нм
Момент затягування, макс.0,6 Нм
Вихід2 кВ (Рівень 3, несиметрично: Провідник заземлений)
Кількість фаз1,00
MTBF (IEC 61709, SN 29500)> 18175000 ч (40 °C)
Ступінь захистуIP20
Ступінь забруднення2
Ширина22,5 мм
Висота99 мм
Глибина107 мм
Монтажна відстань праворуч/ліворуч0 мм / 0 мм (≤ 70 °C)
Монтажна відстань зверху/знизу50 мм / 50 мм (≤ 70 °C)
Вказівки по монтажуприєднується: горизонтально 0 мм, вертикально 50 мм
Монтажне положеннягоризонтальна DIN-рейка NS 35, EN 60715
Колірзелений
Виконання корпусуПоліамід РА зеленого кольору
Матеріал корпусу Поліамід (RA)
Температура навколишнього середовища (при експлуатації)-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Температура навколишнього середовища (зберігання/транспорт)-40 °C ... 85 °C
Кліматичний клас3K3 (відповідно EN 60721)
Макс. допустима відн. вологість повітря (при експлуатації)≤ 95 % (При 25 °C, без випадання конденсату)
Удароміцність18 мс, 30г на кожну вісь (згідно з МЕК 60068-2-27)
Застосування в залізничній галузіEN 50121-4
Стандарт - оснащення силового обладнання електронними засобамиEN 50178/VDE 0160 (PELV)
Стандарт - електробезпекаEN 60950-1/VDE 0805 (SELV)
Сертифікація ULUL/C-UL, зареєстрована UL 508
Директива з низької напругиВідповідність Директиві з низької напруги 2014/35/ЄС
Електромагнітна сумісністьВідповідність директиві EMV 2014/30/EU
Випромінювання перешкодEN 55011 (EN 55022)
ЗавадостійкістьEN 61000-6-2:2005
Стандарти / нормативні документиEN 61000-4-5
Корпус> рівень 3
Розряд між контактами8 кВ (Розряд між контактами)
Повітряний розряд8 кВ (Повітряний розряд)
ПриміткиКритерій B
Діапазон частот80 МГц ... 3 ГГц
Напруженість перевірочного поля10 В/м
Сигнал1 кВ (Рівень 2 - асиметричний провідник до землі)

Переваги:

✔ Дозволяє експлуатувати перетворювач пост. напруги MINI в мережі перем. струму

✔ Напруга змінного струму трансформатора вирівнюється і фільтрується

Загальні характеристики
Колір зелений
Вхідна напруга 24 В AC
Монтажне положення горизонтальна DIN-рейка NS 35, EN 60715
Тип напруги живлення Перем. струм
MTBF (IEC 61709, SN 29500) > 18175000 ч (40 °C)
Інтеграл імпульсу струму при включенні (I2t) 8 A2c
Вибір відповідного запобіжника для захисту на вході 16 A (Характеристика C)
Виконання корпусу Поліамід РА зеленого кольору
Випромінювання перешкод EN 55011 (EN 55022)
Вказівки з монтажу приєднується: горизонтально 0 мм, вертикально 50 мм
Діаметр штиря M3
Діапазон вихідної напруги 15 В DC ... 60 В DC
Діапазон вхідної напруги AC 0 В AC ... 42 В AC
Діапазон вхідної напруги щодо UN 10 В AC ... 42 В AC
Діапазон номінальної напруги на вході 10 В AC ... 42 В AC
Діапазон частот AC 45 Гц ... 65 Гц, 80 МГц ... 3 ГГц
Директива з низької напруги Відповідність Директиві з низької напруги 2014/35/ЄС
Довжина зняття ізоляції 7 мм
Допустимий вхідний запобіжник C16 1 лінійний захисний автомат
Залишкова пульсація (ОП)
Застосування в залізничній галузі EN 50121-4
Зміна хар-к 60 °C ... 70 °C (2.5 % / K)
ККД > 95.7% (при 42 В AC та номінальних значеннях)
Кліматичний клас 3K3 (відповідно EN 60721)
Мін. момент затяжки 0.5 Нм
Макс. допустима відн. вологість повітря (при експлуатації) ≤ 95 % (При 25 °C, без випадання конденсату)
Можливість послідовного підключення Ні
Момент затяжки, макс. 0.6 Нм
Монтажна відстань зверху/знизу (активн.) 50 мм / 50 мм (≤ 70 °C)
Монтажна відстань праворуч/ліворуч 0 мм / 0 мм (≤ 70 °C)
Напруженість перевірочного поля 10 В/м
Номінальний струм на виході (IN) 3 A (-25 °C ... 60 °C)
Переріз гнучкого провідника макс. 2.5 мм²
Переріз жорсткого провідника макс. 2.5 мм²
Переріз жорсткого провідника хв. 0.2 мм²
Перешкода стійкість до електростатичних розрядів EN 61000-6-2:2005
Повітряний розряд 8 кВ (Повітряний розряд)
Посіб проводу AWG макс. 12
Посіб проводу AWG хв. 24
Примітки Критерій B
Речення гнучкого провідника хв. 0.2 мм²
Розряд між контактами 8 кВ (Розряд між контактами)
Сертифікація UL UL/C-UL, зареєстрована UL 508
Споживаний струм, макс. 6.5 A
Стандарт - електробезпека EN 60950-1/VDE 0805 (SELV)
Стандарт - оснащення силового обладнання електронними засобами EN 50178/VDE 0160 (PELV)
Стандарти / нормативні документи EN 61000-4-5
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C
Температура навколишнього середовища (при експлуатації) -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K)
Широкий діапазон вхідної напруги так
Вхідні дані 4 кВ (Рівень 4 - несиметричний: Провідник заземлений)
Корпус для > рівень 3
Ударостійкість при -20 ° C 18 мс, 30г на кожну вісь (згідно з МЕК 60068-2-27)
Висота 99 мм
Виходи 2 кВ (Рівень 3, несиметрично: Провідник заземлений)
Глибина, мм 107 мм
Електромагнітна сумісність Відповідність директиві EMV 2014/30/EU
Кількість фаз 1.00
Матеріал корпуса Поліамід (RA)
Номінальна напруга 28 В DC ±1 %
Номінальна потужність 72 ВА
Сигнал 1 кВ (Рівень 2 - асиметричний провідник до землі)
Ступінь забруднення 2
Ступінь захисту IP20
Тип підключення вставні гвинтові клеми
Ширина, мм 22.5 мм
