Модуль керування клапаном - MACX MCR-EX-SL-SD-21-60-LP-SP 2924100

Наявність: Передзамовлення 0
Код товару: 61439
Артикул: 2278160
Виробник: Phoenix Contact

473.27
Знайшли дешевше?

Загальні характеристики

Колір - сірий
EMC-версія - A
Гальванічна розв'язка / між електромагнітної котушкою і конт - Розв'язка 2 ланцюгів, 375 В (Амплітудне значення згідно з IEC/EN 60079-11)
Всі характеристики

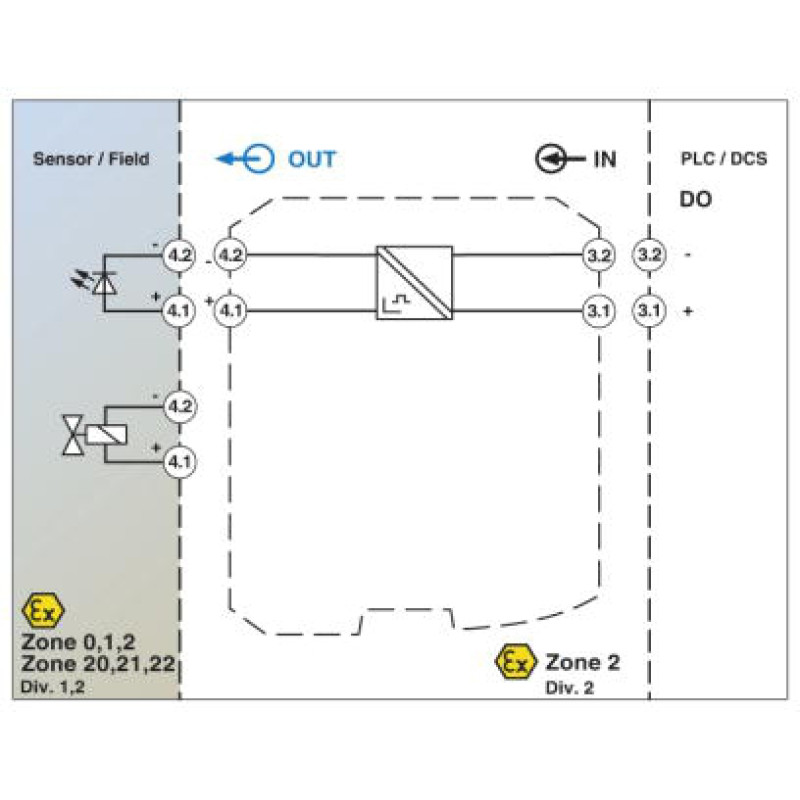

Модуль керування клапаном Ex i. Для іскробезпечного керування встановленими у вибухонебезпечній зоні електромагнітними клапанами Ex i, аварійними модулями або СІД. Обмеження струму при 58 мА. Для газів до групи IIB, живлення від контуру, гальванічна розв'язка, SIL 3. Затискач push- in.

Вказівка ЕМСЕМС: продукт класу А, див. декларацію виробника в розділі завантажень
Кількість каналів1
ВиконанняВибухобезпечні роздільні підсилювачі з класом функціональної безпеки SIL
Сумісний клапанASCO Coil 302 (12 V)
Вказівкадодатково EN 61326
Категорія перенапругиII
Ступінь забруднення2
гальванічна розв'язка Розв'язка 2 ланцюгів
Температурний коефіцієнт, максимальний0,01%/K
Гальванічна розв'язка375 В (Амплітудне значення згідно з IEC/EN 60079-11)
Розрахункова напруга ізоляції300 Вефф
Випробова напруга2,5 кВ AC (50 Гц, 1 хв)
ІзоляціяНадійний поділ за IEC/EN 61010-1
Кількість входів1
Вхідний сигнал напруги19,2 В DC ... 30 В DC (24 B DC, -20 % ... +25 %)
Вхідний сигнал струму, максимальний95 мА (при Ue = 24 B DC)
Кількість виходів1

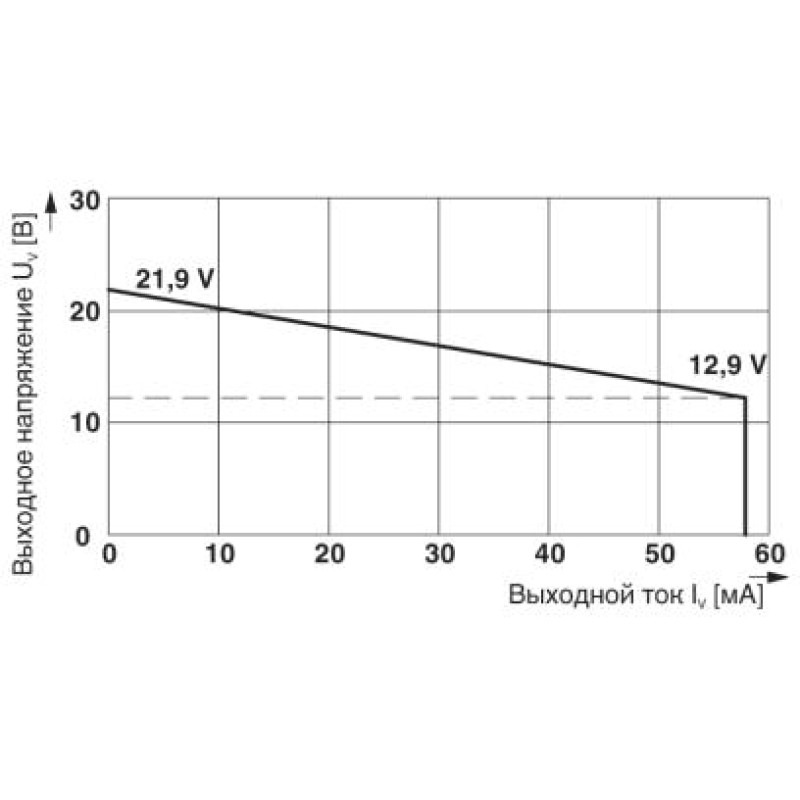

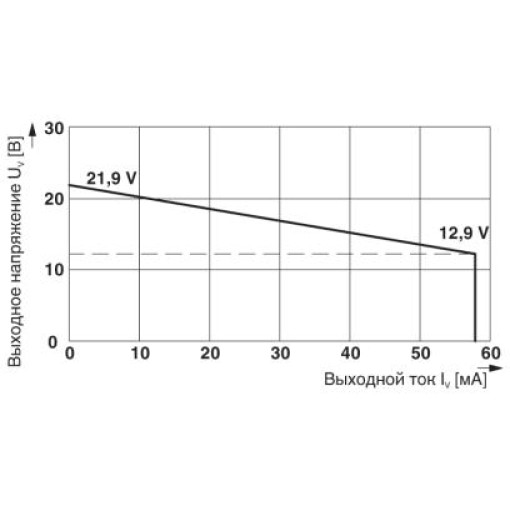

Вихідна напруга12,9 DC (при 58 мА)
Вихідний опір133,4 Ω (Внутрішній опір Ri)
Обмеження максимального струму58 мА
Напруга без навантаження21,9 В DC
Захищений від короткого замиканнятак
Мінімальна напруга на виході12,9 DC (при 58 мА)
Вихідна характеристика: вихідний опір133,4 Ω (Внутрішній опір Ri)
Час спрацьовування, типовий20 мс
Функціональне обмеження струму58 мА
Тип підключенняЗатискачі Push-in
Довжина зняття ізоляції8 мм
Переріз жорсткого проводу0,2 мм² ... 1,5 мм²
Переріз гнучкого проводу0,2 мм² ... 1,5 мм²
Переріз провідника AWG24 ... 16
Вхідна потужність Piможливість ігнорування
Макс. внутрішня індуктивність Liможливість ігнорування
Макс. внутрішня ємність Ciможливість ігнорування
Макс. вихідна напруга Uo25,1
Макс. вихідний струм Io188 мА
Макс. вихідна потужність Po1,18 Вт
Максимальна безпечна напруга Um253 В (125 В DC)
макс. зовнішня індуктивність Lo / макс. зовнішня ємність Co0,1 мГн / 790 нФ
Індикатор стану Жовтий світлодіод (комутаційний стан / режим, загоряється при активуванні вихідного ланцюга)

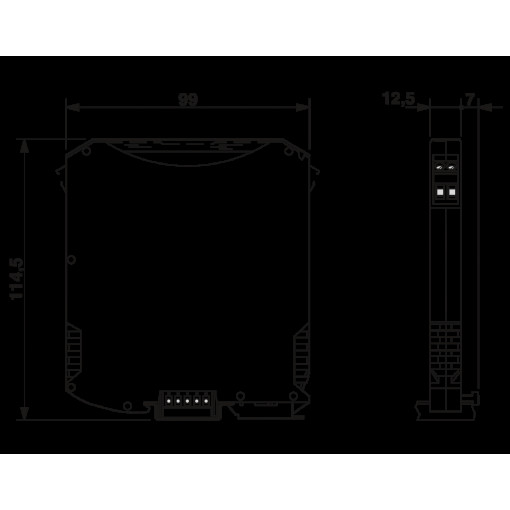

Ширина12,5 мм
Висота≤ 2000 м
Глибина113,7 мм
Колірсірий
Клас займистості згідно UL 94V0 (Корпус)
Матеріал корпусуPA 6.6-FR
Ступінь захистуIP20 (не перевірено згідно UL)
Температура навколишнього середовища (при експлуатації)-40 °C ... 60 °C (Будь-яке монтажне положення, враховувати графік зміни характеристик у технічному описі)
Температура навколишнього середовища (зберігання/транспорт)-40 °C ... 80 °C
Допустима отн. вологість повітря (при експлуатації)10% ... 95% (без випадання конденсату)
Сертифікат RU C-DE.AB72.B.00093 / 19
Маркування [Ex ia Ga] IIC
ТемператураB
ВологістьB
ВібраціяA
EMCA
ОгородженняПотрібний захист згідно з Правилами має бути забезпечений при встановленні на борту
Електромагнітна сумісністьВідповідає Директиві з ЕМС
Випромінювання перешкодEN 61000-6-4
ПерешкодистійкістьEN 61000-6-2
Стандарти / нормативні документиGB 3626.20
Тип монтажуУстановка на монтажній рейці

Переваги:

✔ Механічна сумісність із з'єднувачем, що встановлюється на несучу рейку

✔ Завдяки різним вихідним характеристикам пристрою сумісні з поширеними електромагнітними клапанами

✔ Живлення від контуру: необхідна енергія подається вхідним сигналом керування

✔ Допускається встановлення в зоні 2, тип вибухозахисту "n" (EN 60079-15)

✔ До SIL 3 згідно з МЕК 61508

✔ Гальванічна розв'язка 2 ланцюгів

✔ Вхід: 19,2 B DC … 30 B DC

✔ Вихід [Ex ia] IIB

Загальні характеристики
Колір сірий
EMC-версія A
Гальванічна розв'язка / між електромагнітної котушкою і конт Розв'язка 2 ланцюгів, 375 В (Амплітудне значення згідно з IEC/EN 60079-11)
Індикатор стану, головка Жовтий світлодіод (комутаційний стан / режим, загоряється при активуванні вихідного ланцюга)
Вібрація (при експлуатації) A
Випробова напруга, обмотка реле / релейний контакт 2.5 кВ AC (50 Гц, 1 хв)
Випромінювання перешкод EN 61000-6-4
Вихідна характеристика: вихідний опір 133.4 Ω (Внутрішній опір Ri)
Вихідний опір 133.4 Ω (Внутрішній опір Ri)
Вказівка для встановлення друкованих плат додатково EN 61326
Вказівка по ЕМС ЕМС: продукт класу А, див. декларацію виробника в розділі завантажень
Вологість B
Вхідна потужність Pi можливість ігнорування
Вхідний сигнал напруги 19.2 В DC ... 30 В DC (24 B DC, -20 % ... +25 %)
Вхідний сигнал струму, максимальний 95 мА (при Ue = 24 B DC)
Довжина зняття ізоляції 8 мм
Додаток Потрібний захист згідно з Правилами має бути забезпечений при встановленні на борту
Допустима отн. вологість повітря (при експлуатації) 10% ... 95% (без випадання конденсату)
Захищений від короткого замикання так
Клас займистості згідно UL 94 (корпусу / клеми) V0 (Корпус)
Мінімальна напруга на виході 12.9 DC (при 58 мА)
Макс. вихідна напруга Uo 25.1
Макс. вихідна потужність Po 1.18 Вт
Макс. вихідний струм Io 188 мА
Макс. внутрішня ємність Ci можливість ігнорування
Макс. внутрішня індуктивність Li можливість ігнорування
Макс. зовнішня індуктивність Lo / макс. зовнішня ємність Co 0.1 мГн / 790 нФ
Максимальна безпечна напруга Um 253 В (125 В DC)
Напруга без навантаження UOCSTC 21.9 В DC
Обмеження максимального струму 58 мА
Переріз гнучкого дроту 0.2 мм² ... 1.5 мм²
Переріз провідника AWG 24 ... 16
Перетин жорсткого дроту AWG 0.2 мм² ... 1.5 мм²
Перешкода стійкість до електростатичних розрядів EN 61000-6-2
Розрахункова напруга ізоляції (III/3) 300 Вефф
Стандарти / нормативні документи GB 3626.20
Сумісний клапан ASCO Coil 302 (12 V)
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 80 °C
Температура навколишнього середовища (при експлуатації) -40 °C ... 60 °C (Будь-яке монтажне положення, враховувати графік зміни характеристик у технічному описі)
Температурний коефіцієнт, максимальний 0.01%/K
Функціональне обмеження струму 58 мА
Час спрацьовування, типовий 20 мс
Вихідна напруга 12.9 DC (при 58 мА)
Ізоляція Надійний поділ за IEC/EN 61010-1
Виконання вимикача Вибухобезпечні роздільні підсилювачі з класом функціональної безпеки SIL
Висота ≤ 2000 м
Глибина, мм 113.7 мм
Електромагнітна сумісність Відповідає Директиві з ЕМС
Кількість виходів, на полюс 1
Кількість входів, на полюс 1
Кількість каналів 1
Категорія перенапруги II
Маркування  [Ex ia Ga] IIC
Матеріал корпуса PA 6.6-FR
Сертифікати RU C-DE.AB72.B.00093 / 19
Ступінь забруднення 2
Ступінь захисту IP20 (не перевірено згідно UL)
Температура навколишнього середовища при зберіганні B
Тип монтажу Установка на монтажній рейці
Тип підключення Затискачі Push-in
Ширина, мм 12.5 мм
