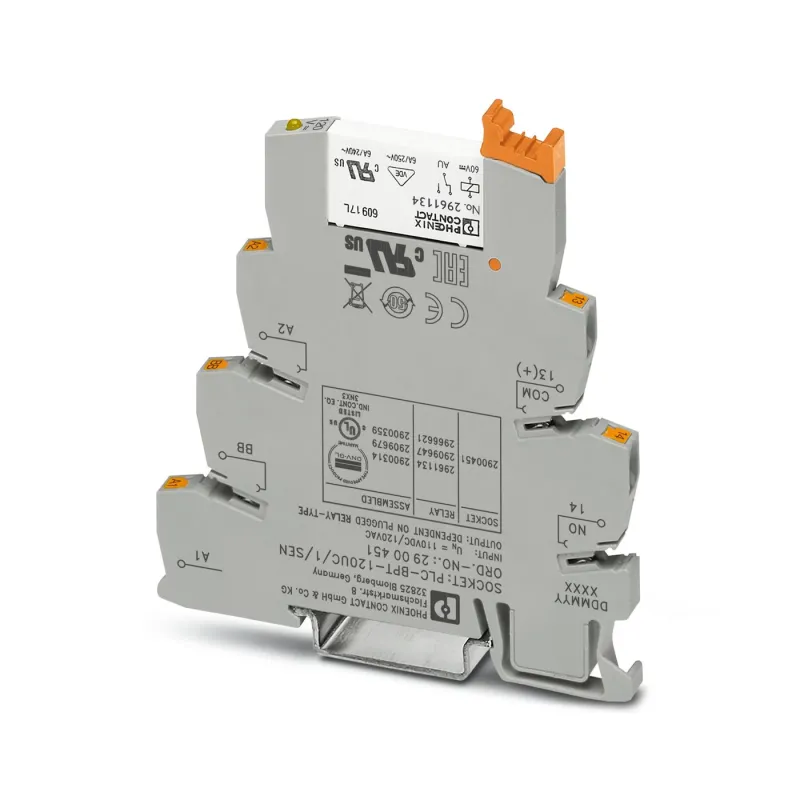

Релейний модуль-PLC-RPT-120UC/ 1AU/SEN 2900314

Наявність: Передзамовлення 0
Код товару: 63245
Артикул: 2900314
Виробник: Phoenix Contact

871.84
Знайшли дешевше?

Загальні характеристики

Колір - сірий
Комутаційназдатність по току згідно EN 60898 / розрахункове знач - 2 A (при 24 В, DC13)
Монтажне положення - на вибір
Всі характеристики


PLC-INTERFACE для функцій введення, складається з основної клеми PLC-BPT.../ SEN з затискачем риѕһ-in і вставним міні-реле з многосл. золотим контактом, для монтажної рейки NS 35/7, 5, 1 замикаючий контакт, Вхідна напруга 120 В перем. струму / 110 В DC

Вказівка по ЕМСЕМС: продукт класу А, див. декларацію виробника в розділі завантажень
Комплект складається з2900451 PLC-BPT-120UC/ 1/SEN
ЗастосуванняФункція введення
Режим роботи100 % ED
Довговічність Механічна2x 107 комутаційних циклів
Категорія перенапругиIII
Ступінь забруднення3
Макс. потужність втрат при номінальних умовах0,42 Вт
Випробувальна напруга4 кВ AC (50 Гц, 1 хв., обмотка / контакт)
Вхідна Номінальна напруга UN120 В AC
Діапазон вхідних напруг93,6 В AC ... 168 В AC (20 °C)
Типовий вхідний струм при UN3,5 мА
Час спрацьовування, типове6 мс
Час повернення, типовий15 мс
Захисна схемаМостиковий випрямляч; мостиковий випрямляч
Індикація робочої напругиLED жовтий.
Виконання контакту1 замикаючий контакт
Тип комутаційного контактуОдинарний контакт
Логіка роботи приводаз одним стійким положенням
Матеріал контактуAgSnO, з покриттям золотом
Максимальна напруга перемикання250 В AC / DC
Мінімальна напруга перемикання5 В (при100 мА)
Макс. струм тривалого навантаження6 A
Максимальний пусковий струм50 мА
Мінімальний комутаційний струм10 мА (при 12 В)
Потужність відключення( активне навантаження), максимальна140 Вт (при 24 В DC)
Вказівканаступні значення наведені для пошкодженого золотого покриття
Комутаційна здатність2 A (при 24 В, DC13)
Тип підключенняЗатискачі Push-in
Довжина зняття ізоляції8 мм
Перетин жорсткого дроту0,14 мм2 ... 2,5 мм2
Перетин гнучкого проводу0,14 мм2 ... 2,5 мм2
Перетин провідника AWG26 ... 14
Ширина6,2 мм
Висота80 мм
Глибина94 мм
Колірсірий
Клас займистості згідно UL 94V0 (Корпус)
Ступінь захистуRT III (Реле)
Температура навколишнього середовища (при експлуатації)-40 °C ... 60 °C
Температура навколишнього середовища (зберігання / транспорт)-40 °C ... 85 °C
МаркуванняISA-S71.04. G3 Harsh Group
Стандарти / нормативні документиМЕК 60664
Тип монтажуУстановка на монтажній рейці
Вказівки по монтажувстановлюються в ряд без проміжків
Монтажне положенняна вибір

Переваги:

✔ Додаткові Електротехнічні клеми не потрібні

✔ Економія часу до 60 %

✔ Ефективне під'єднання до системної кабельної розводки за допомогою адаптера V8

✔ Релейні модулі з безпечною розв'язкою між обмоткою і контактом згідно DIN EN 50178

✔ Економія до 80% простору

✔ Пряме підключення датчика до релейного модулю

✔ Функціональні вставні перемички

Загальні характеристики
Колір сірий
Комутаційназдатність по току згідно EN 60898 / розрахункове знач 2 A (при 24 В, DC13)
Монтажне положення на вибір
Індикація робочої напруги LED жовтий.
Виконання контакту 1 замикаючий контакт
Випробова напруга, обмотка реле / релейний контакт 4 кВ AC (50 Гц, 1 хв., обмотка / контакт)
Вказівка для встановлення друкованих плат наступні значення наведені для пошкодженого золотого покриття
Вказівка по ЕМС ЕМС: продукт класу А, див. декларацію виробника в розділі завантажень
Вказівки з монтажу встановлюються в ряд без проміжків
Вхідна номінальна напруга UN 120 В AC
Діапазон вхідної напруги щодо UN 93.6 В AC ... 168 В AC (20 °C)
Довговічність механічна 2x 107 комутаційних циклів
Довжина зняття ізоляції 8 мм
Захисна схема Мостиковий випрямляч; мостиковий випрямляч
Клас займистості згідно UL 94 (корпусу / клеми) V0 (Корпус)
Комплект складається з 2900451 PLC-BPT-120UC/ 1/SEN
Логіка роботи приводу з одним стійким положенням
Мінімальна напруга перемикання 5 В (при100 мА)
Мінімальний комутаційний струм 10 мА (при 12 В)
Макс. потужність втрат за номінальних умов 0.42 Вт
Макс. струм тривалого навантаження 6 A
Максимальна напруга перемикання 250 В AC / DC
Максимальний пусковий струм 50 мА
Матеріал контакту AgSnO, з покриттям золотом
Переріз гнучкого дроту 0.14 мм2 ... 2.5 мм2
Переріз провідника AWG 26 ... 14
Перетин жорсткого дроту AWG 0.14 мм2 ... 2.5 мм2
Потужність відключення (активне навантаження), максимальна 140 Вт (при 24 В DC)
Стандарти / нормативні документи МЕК 60664
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C
Температура навколишнього середовища (при експлуатації) -40 °C ... 60 °C
Тип комутаційного контакту Одинарний контакт
Типовий вхідний струм при UN 3.5 мА
Час повернення, типовий 15 мс
Час спрацьовування, типовий 6 мс
Висота 80 мм
Глибина, мм 94 мм
Застосування світлорегулятора Функція введення
Категорія перенапруги III
Маркування ISA-S71.04. G3 Harsh Group
Режим роботи 100 % ED
Ступінь забруднення 3
Ступінь захисту RT III (Реле)
Тип монтажу Установка на монтажній рейці
Тип підключення Затискачі Push-in
Ширина, мм 6.2 мм
