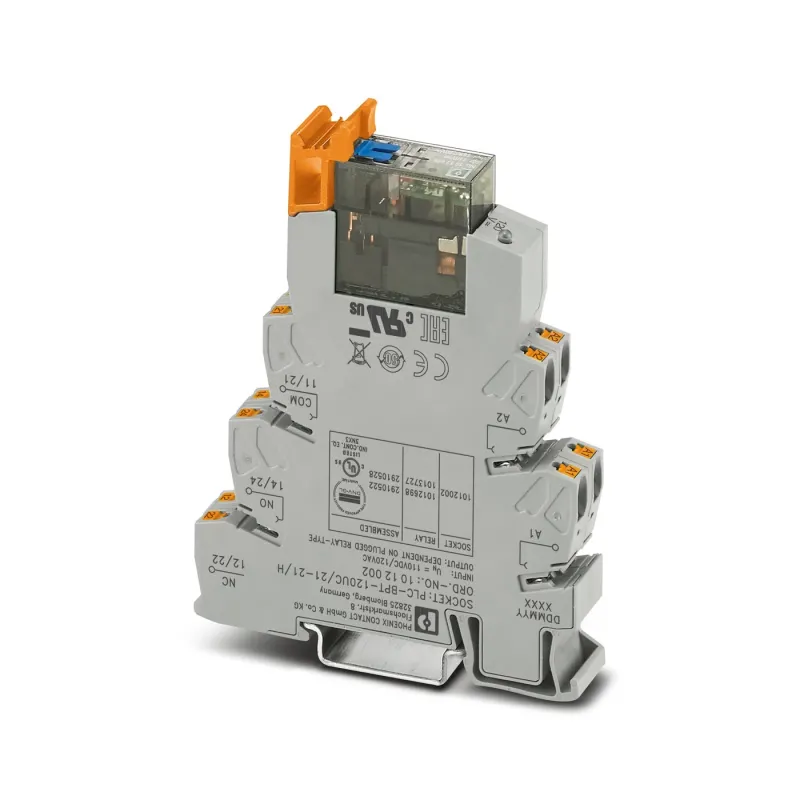

Релейний модуль-PLC-RPT-120UC / 21-21 / MS 2910522

Наявність: Передзамовлення 0
Код товару: 64511
Артикул: 2910522
Виробник: Phoenix Contact

1 130.82
Знайшли дешевше?

Загальні характеристики

Колір - сірий
Комутаційназдатність по току згідно EN 60898 / розрахункове знач - 1 A (24 В, DC13)
Монтажне положення - на вибір
Всі характеристики


Релейна система PLC-INTERFACE, що складається з базового модуля і вставного реле з силовими контактами з ручним керуванням, з вбудованим світлодіодом стану, Затискачі Push-in, 2 перемикаючих контакту, Вхідна напруга: 120 В AC / 110 В DC

Вказівка по ЕМСЕМС: продукт класу А, див. декларацію виробника в розділі завантажень
Комплект складається з1012002 PLC-BPT-120UC/21-21/H
ЗастосуванняРучний перемикач
Режим роботи100 % ED

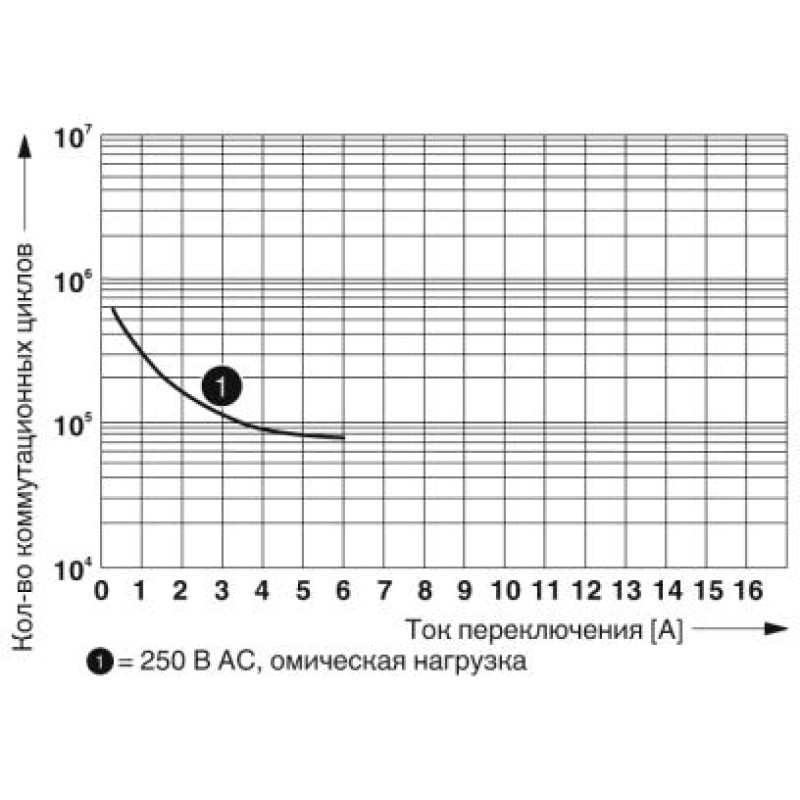

Довговічність Механічна5X 106 комутаційних циклів
Категорія перенапругиIII
Ступінь забруднення2
ІзоляціяБезпечне розділення, посилена ізоляція
Випробувальна напруга4 кВ (50 Гц, 1 хв., обмотка / контакт)
Випробувальна напруга перемикає контакт / перемикає контакт2,5 кв (50 Гц, 1 хв., перемикає контакт / перемикає контакт)
Розрахункова Напруга ізоляції250 В AC
Розрахункова імпульсна напруга6 кВ
Вхідна Номінальна напруга UN120 В AC

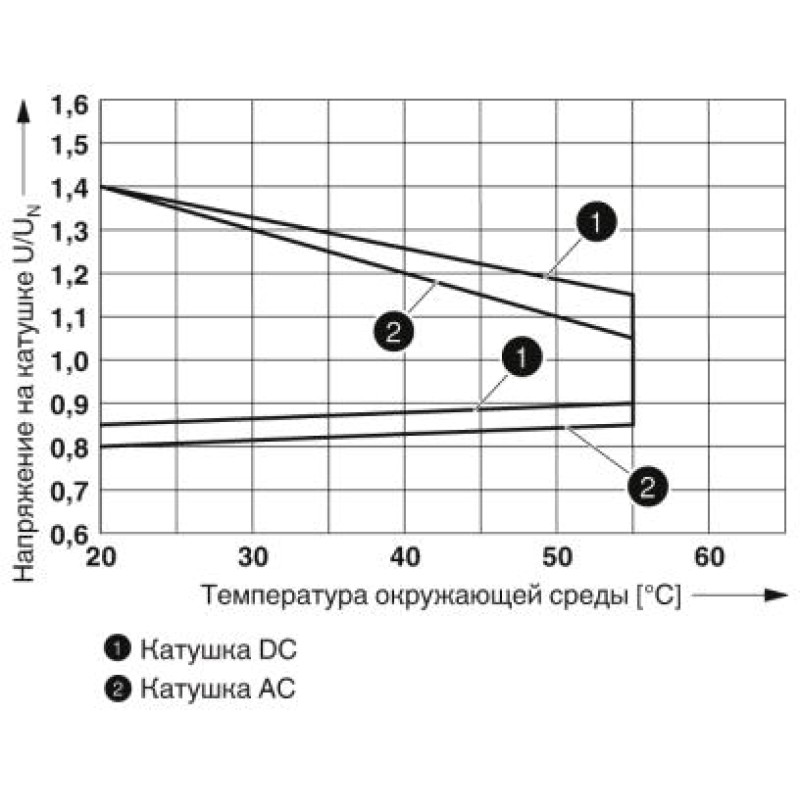

Діапазон вхідних напруг96 В AC ... 168 В AC (20 °C)
Типовий вхідний струм при UN5 мА
Час спрацьовування, типове3 мс ... 15 мс (120 В AC)
Час повернення, типовий10 мс (110 В DC)
Діапазон значень часу повернення, типовий3 мс ... 15 мс (120 В AC)
Захисна схемаМостиковий випрямляч; мостиковий випрямляч
Індикація робочої напругиLED жовтий.
Виконання контакту2 перемикаючих контакту
Тип комутаційного контактуОдинарний контакт
Логіка роботи приводаз одним стійким положенням
Матеріал контактуAgNi
Максимальна напруга перемикання250 В AC / DC (якщо напруга між однаковими клемами розташованих поруч модулів перевищує 250 в (L1, L2, L3), то необхідно встановити розділову пластину PLC-ATP. Потім Мостове з'єднання потенціалів проводиться за допомогою FBST 8-PLC...або...FBST 500...)
Мінімальна напруга перемикання12 В (10 мА)
Макс. струм тривалого навантаження6 A
Максимальний пусковий струм12 A (20 мс)
Мінімальний комутаційний струм10 мА (12 В)
Потужність відключення( активне навантаження), максимальна192 Вт (24 В DC)
Комутаційна здатність1 A (24 В, DC13)
Тип підключенняЗатискачі Push-in
Довжина зняття ізоляції8 мм
Перетин жорсткого дроту0,14 мм2 ... 2,5 мм2
Перетин гнучкого проводу0,14 мм2 ... 2,5 мм2
Перетин провідника AWG26 ... 14
Ширина14 мм
Висота≤ 2000 м
Глибина104 мм
Колірсірий
Клас займистості згідно UL 94V0 (Корпус)
Ступінь захистуRT II (Реле)
Температура навколишнього середовища (при експлуатації)-20 °C ... 55 °C
Температура навколишнього середовища (зберігання / транспорт)-20 °C ... 85 °C
МаркуванняISA-S71.04. G3 Harsh Group
Стандарти / нормативні документиEN 50178
Тип монтажуУстановка на монтажній рейці
Вказівки по монтажувстановлюються в ряд без проміжків
Монтажне положенняна вибір
Загальні характеристики
Колір сірий
Комутаційназдатність по току згідно EN 60898 / розрахункове знач 1 A (24 В, DC13)
Монтажне положення на вибір
Індикація робочої напруги LED жовтий.
Виконання контакту 2 перемикаючих контакту
Випробова напруга Перемикаючий контакт/перемикаючий контакт 2.5 кв (50 Гц, 1 хв., перемикає контакт / перемикає контакт)
Випробувальна напруга вихід / вихід 4 кВ (50 Гц, 1 хв., обмотка / контакт)
Вказівка по ЕМС ЕМС: продукт класу А, див. декларацію виробника в розділі завантажень
Вказівки з монтажу встановлюються в ряд без проміжків
Вхідна номінальна напруга UN 120 В AC
Діапазон вхідної напруги щодо UN 96 В AC ... 168 В AC (20 °C)
Діапазон значень часу повернення, типовий 3 мс ... 15 мс (120 В AC)
Довговічність механічна 5X 106 комутаційних циклів
Довжина зняття ізоляції 8 мм
Захисна схема Мостиковий випрямляч; мостиковий випрямляч
Клас займистості згідно UL 94 (корпусу / клеми) V0 (Корпус)
Комплект складається з 1012002 PLC-BPT-120UC/21-21/H
Логіка роботи приводу з одним стійким положенням
Мінімальна напруга перемикання 12 В (10 мА)
Мінімальний комутаційний струм 10 мА (12 В)
Макс. струм тривалого навантаження 6 A
Максимальна напруга перемикання 250 В AC / DC (якщо напруга між однаковими клемами розташованих поруч модулів перевищує 250 в (L1, L2, L3), то необхідно встановити розділову пластину PLC-ATP. Потім Мостове з'єднання потенціалів проводиться за допомогою FBST 8-PLC...або...FBST 500...)
Максимальний пусковий струм 12 A (20 мс)
Матеріал контакту AgNi
Переріз гнучкого дроту 0.14 мм2 ... 2.5 мм2
Переріз провідника AWG 26 ... 14
Перетин жорсткого дроту AWG 0.14 мм2 ... 2.5 мм2
Потужність відключення (активне навантаження), максимальна 192 Вт (24 В DC)
Розрахункова імпульсна напруга спрацьовування Ur imp 6 кВ
Розрахункова напруга ізоляції (III/3) 250 В AC
Стандарти / нормативні документи EN50178
Температура навколишнього середовища (зберігання/транспорт) -20 °C ... 85 °C
Температура навколишнього середовища (при експлуатації) -20 °C ... 55 °C
Тип комутаційного контакту Одинарний контакт
Типовий вхідний струм при UN 5 мА
Час повернення, типовий 10 мс (110 В DC)
Час спрацьовування, типовий 3 мс ... 15 мс (120 В AC)
Ізоляція Безпечне розділення, посилена ізоляція
Висота ≤ 2000 м
Глибина, мм 104 мм
Застосування світлорегулятора Ручний перемикач
Категорія перенапруги III
Маркування ISA-S71.04. G3 Harsh Group
Режим роботи 100 % ED
Ступінь забруднення 2
Ступінь захисту RT II (Реле)
Тип монтажу Установка на монтажній рейці
Тип підключення Затискачі Push-in
Ширина, мм 14 мм
