Релейний модуль-PLC - RPT-24UC/21-21/RW 2900346

Наявність: Передзамовлення 0
Код товару: 63273
Артикул: 2900346
Виробник: Phoenix Contact

2 966.94
Знайшли дешевше?

Загальні характеристики

Колір - сірий
Комутаційназдатність по току згідно EN 60898 / розрахункове знач - 2 A (при 24 В, DC13)
Місце монтажу - Вбудовується в корпус транспортного засобу
Всі характеристики


PLC-INTERFACE для залізничного транспорту, складається з основної клеми з затискачем риѕһ-in І вставного міні-реле з силовим контактом, діапазон: 0,7 x UN до 1,25 x UN, клас температури TX: -40 °C до +70 °C, 2 перемикаючих контакту, Вхідна напруга 24 В DC

Вказівка по ЕМСЕМС: продукт класу А, див. декларацію виробника в розділі завантажень
Місце монтажуВбудовується в корпус транспортного засобу
Застосуваннядля залізничного транспорту
Режим роботи100 % ED

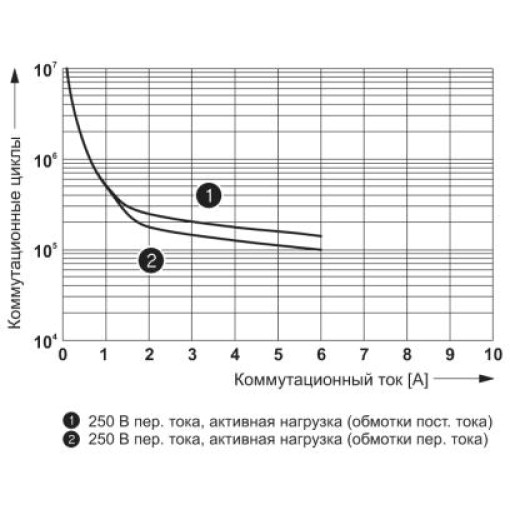

Довговічність Механічнаприбл. 3x 107 комутаційних циклів
Категорія перенапругиIII
Ступінь забруднення2
ІзоляціяОсновна ізоляція
Макс. потужність втрат при номінальних умовах0,48 Вт
Випробувальна напруга5 кв (50 Гц, 1 хв., обмотка / контакт)
Випробувальна напруга перемикає контакт / перемикає контакт2,5 кв (50 Гц, 1 хв., перемикає контакт / перемикає контакт)
Розрахункова Напруга ізоляції250 В AC
Розрахункова імпульсна напруга6 кВ
Вхідна Номінальна напруга UN24 В DC
Діапазон вхідних напруг20,2 В DC ... 33,6 В DC
Діапазон вхідних напруг відносно UN0,7 ... 1,25
Типовий вхідний струм при UN20 мА
Час спрацьовування, типове5 мс
Час повернення, типовий11 мс
Напруга на котушці12 В DC
Захисна схемаМостиковий випрямляч; мостиковий випрямляч
Індикація робочої напругиLED жовтий.

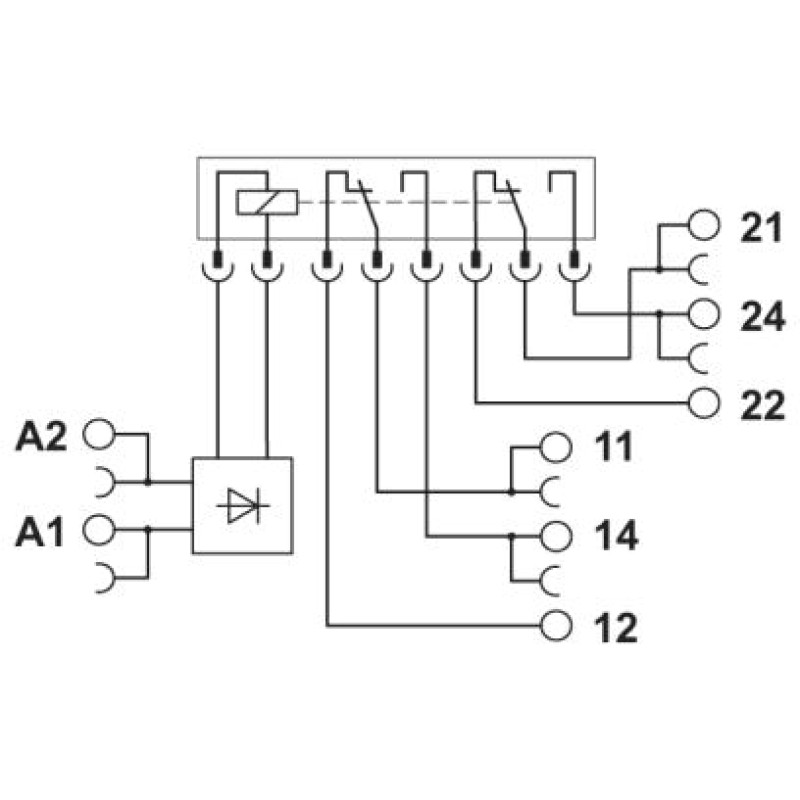

Виконання контакту2 перемикаючих контакту
Тип комутаційного контактуОдинарний контакт
Логіка роботи приводаз одним стійким положенням
Матеріал контактуAgNi

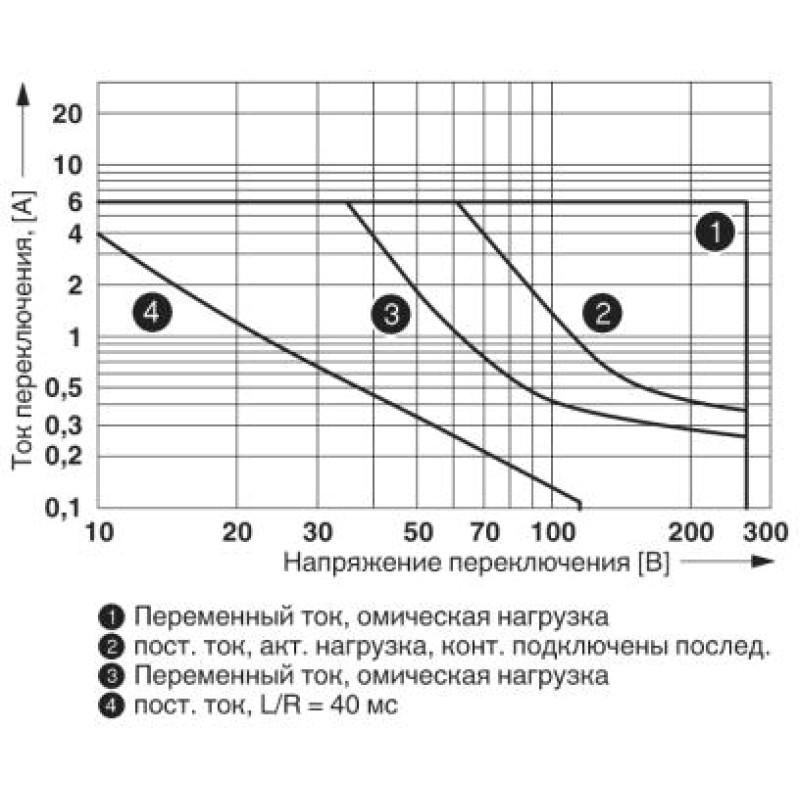

Максимальна напруга перемикання250 В AC / DC (якщо напруга між однаковими клемами розташованих поруч модулів перевищує 250 в (L1, L2, L3), то необхідно встановити розділову пластину PLC-ATP.)
Мінімальна напруга перемикання5 В (при 10 мА)
Макс. струм тривалого навантаження6 A
Максимальний пусковий струм15 A (300 мс)
Мінімальний комутаційний струм10 мА (при 5 В)
Потужність відключення( активне навантаження), максимальна140 Вт (при 24 В DC)
Комутаційна здатність2 A (при 24 В, DC13)
Тип підключенняЗатискачі Push-in
Довжина зняття ізоляції8 мм
Перетин жорсткого дроту0,14 мм2 ... 2,5 мм2
Перетин гнучкого проводу0,14 мм2 ... 2,5 мм2
Перетин провідника AWG26 ... 14
Ширина14 мм
Висота80 мм
Глибина94 мм
Колірсірий
Клас займистості згідно UL 94V0 (Корпус)
Ступінь захистуRT III (Реле)
Температура навколишнього середовища (при експлуатації)-40 °C ... 70 °C (клас по температурі TX)
Температура навколишнього середовища (зберігання / транспорт)-40 °C ... 85 °C
МаркуванняISA-S71.04. G3 Harsh Group
Стандарти / нормативні документиEN 50155 (VDE 0115, частина 200)
Тип монтажуУстановка на монтажній рейці
Вказівки по монтажувстановлюються в ряд без проміжків
Монтажне положенняна вибір

Переваги:

✔ Оптимальна робота реле при використанні електронних пристроїв дальньої дії

✔ Сертифікація згідно EN 50155

✔ Безпечна розв'язка між обмоткою і контактом згідно DIN EN 50178

✔ Стійкість до впливу вібрацій і ударостійкість згідно EN 50155

✔ Діапазон температур від -40 °C до + 70 °C (короткочасно 85 °C)

✔ Діапазон вхідних напруг від 0,7 до 1,25 x UN (короткочасно 1,4 x UN)

Загальні характеристики
Колір сірий
Комутаційназдатність по току згідно EN 60898 / розрахункове знач 2 A (при 24 В, DC13)
Місце монтажу Вбудовується в корпус транспортного засобу
Монтажне положення на вибір
Індикація робочої напруги LED жовтий.
Виконання контакту 2 перемикаючих контакту
Випробова напруга Перемикаючий контакт/перемикаючий контакт 2.5 кв (50 Гц, 1 хв., перемикає контакт / перемикає контакт)
Випробова напруга, обмотка реле / релейний контакт 5 кв (50 Гц, 1 хв., обмотка / контакт)
Вказівка по ЕМС ЕМС: продукт класу А, див. декларацію виробника в розділі завантажень
Вказівки з монтажу встановлюються в ряд без проміжків
Вхідна номінальна напруга UN 24 В DC
Діапазон вхідної напруги щодо UN 20.2 В DC ... 33.6 В DC, 0.7 ... 1.25
Довговічність механічна прибл. 3x 107 комутаційних циклів
Довжина зняття ізоляції 8 мм
Захисна схема Мостиковий випрямляч; мостиковий випрямляч
Клас займистості згідно UL 94 (корпусу / клеми) V0 (Корпус)
Логіка роботи приводу з одним стійким положенням
Мінімальна напруга перемикання 5 В (при 10 мА)
Мінімальний комутаційний струм 10 мА (при 5 В)
Макс. потужність втрат за номінальних умов 0.48 Вт
Макс. струм тривалого навантаження 6 A
Максимальна напруга перемикання 250 В AC / DC (якщо напруга між однаковими клемами розташованих поруч модулів перевищує 250 в (L1, L2, L3), то необхідно встановити розділову пластину PLC-ATP.)
Максимальний пусковий струм 15 A (300 мс)
Матеріал контакту AgNi
Напруга на котушці 12 В DC
Переріз гнучкого дроту 0.14 мм2 ... 2.5 мм2
Переріз провідника AWG 26 ... 14
Перетин жорсткого дроту AWG 0.14 мм2 ... 2.5 мм2
Потужність відключення (активне навантаження), максимальна 140 Вт (при 24 В DC)
Розрахункова імпульсна напруга (III/3) 6 кВ
Розрахункова напруга ізоляції (III/3) 250 В AC
Стандарти / нормативні документи EN 50155 (VDE 0115, частина 200)
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C
Температура навколишнього середовища (при експлуатації) -40 °C ... 70 °C (клас по температурі TX)
Тип комутаційного контакту Одинарний контакт
Типовий вхідний струм при UN 20 мА
Час повернення, типовий 11 мс
Час спрацьовування, типовий 5 мс
Ізоляція Основна ізоляція
Висота 80 мм
Глибина, мм 94 мм
Застосування світлорегулятора для залізничного транспорту
Категорія перенапруги III
Маркування ISA-S71.04. G3 Harsh Group
Режим роботи 100 % ED
Ступінь забруднення 2
Ступінь захисту RT III (Реле)
Тип монтажу Установка на монтажній рейці
Тип підключення Затискачі Push-in
Ширина, мм 14 мм
