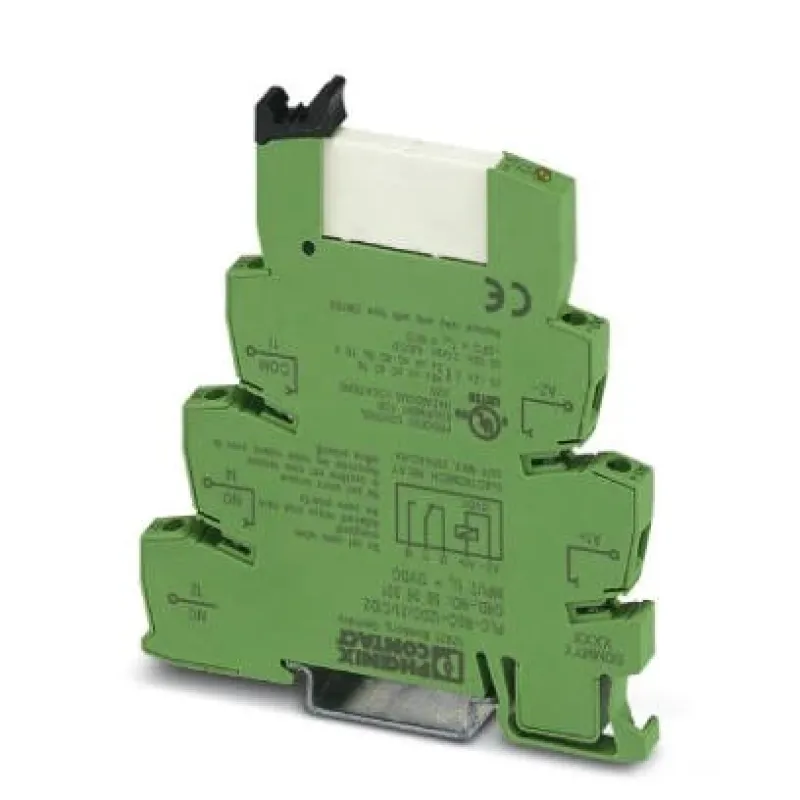

Релейний модуль-PLC-RSC-12DC / 21 / C1D2 5606331

Наявність: Передзамовлення 0
Код товару: 71081
Артикул: 5606331
Виробник: Phoenix Contact

885.92
Знайшли дешевше?

Загальні характеристики

Колір - зелений
Монтажне положення - на вибір
Індикація робочої напруги - LED жовтий.
Всі характеристики

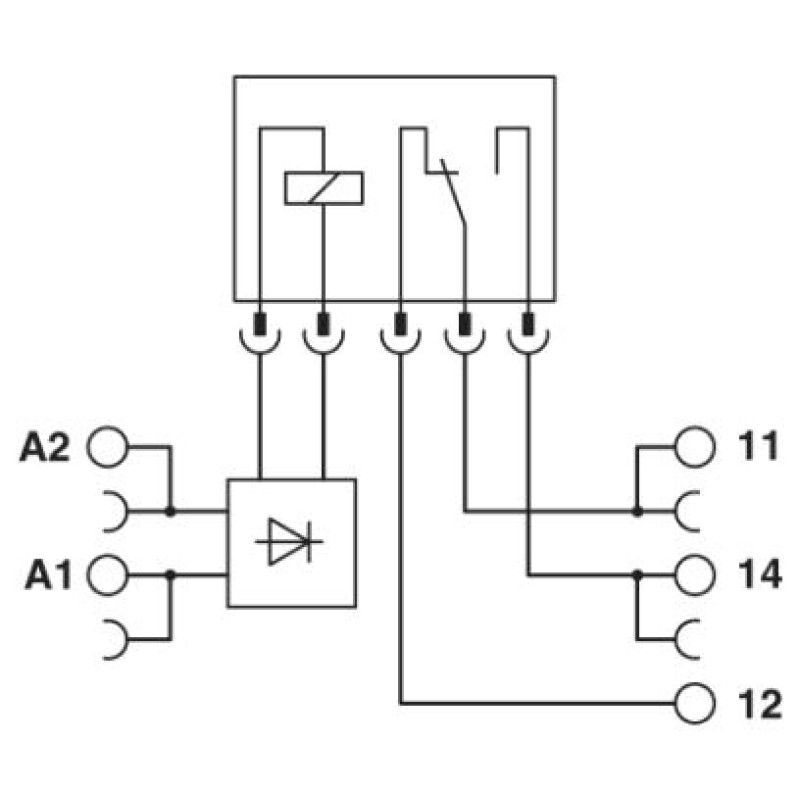

PLC-INTERFACE, складається з основної клеми для монтажної рейки з гвинтовим затискачем і вставним мініатюрним реле з силовим контактом, 1 перекл. контакт, вхідний напр. 12 В DC, UL / cUL: допуск для застосування у вибухонебезпечній зоні, клас I, розд. 2

Вказівки по експлуатаціїЯкщо напруга між однаковими клемами розташованих поруч модулів перевищує 250 в (L1, L2, L3), то необхідно встановити розділову пластину PLC-ATP. Потім Мостове з'єднання потенціалів проводиться за допомогою FBST 8-PLC... або FBST 500...
ЗастосуванняКлас I, Розділ 2
Режим роботи100 % ED
Довговічність Механічна2x 107 комутаційних циклів
Категорія перенапругиIII
Ступінь забруднення3
Макс. потужність втрат при номінальних умовах0,18 Вт
Випробувальна напруга4 кВ AC (50 Гц, 1 хв., обмотка / контакт)
Вхідна Номінальна напруга UN12 В DC

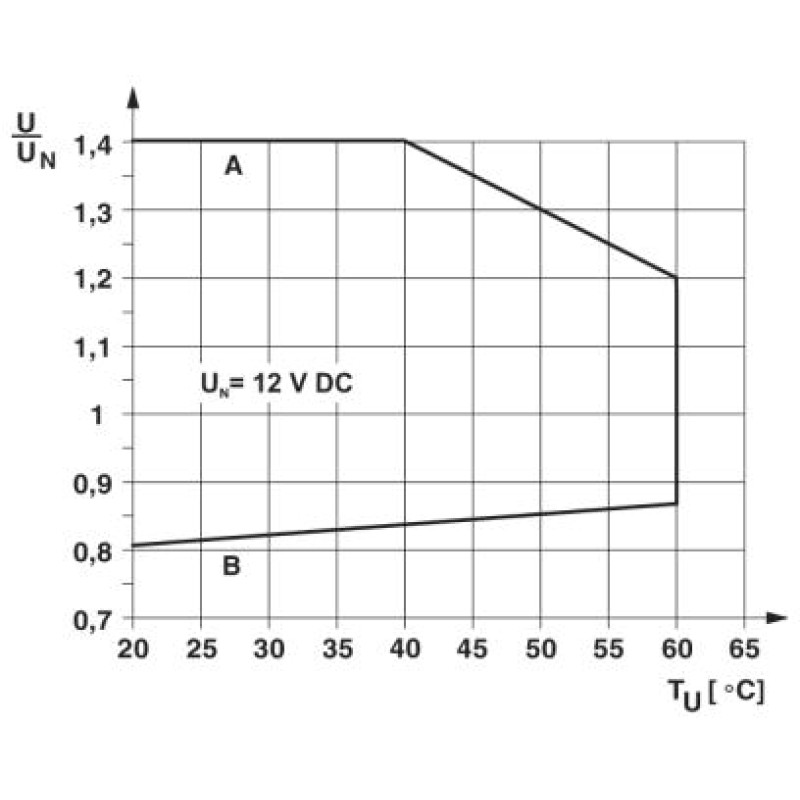

Діапазон вхідних напруг9,7 В DC ... 16,8 В DC
Типовий вхідний струм при UN15,3 мА
Час спрацьовування, типове5 мс
Час повернення, типовий8 мс
Захисна схемаЗахист від переполюсовки; діод захисту від переполюсовки
Індикація робочої напругиLED жовтий.
Виконання контакту1 перемикає контакт
Тип комутаційного контактуОдинарний контакт
Логіка роботи приводаз одним стійким положенням
Матеріал контактуAgSnO
Максимальна напруга перемикання250 В AC / DC (якщо напруга між однаковими клемами розташованих поруч модулів перевищує 250 в (L1, L2, L3), то необхідно встановити розділову пластину PLC-ATP. Потім Мостове з'єднання потенціалів проводиться за допомогою FBST 8-PLC...або...FBST 500...)
Мінімальна напруга перемикання12 В AC / DC
Макс. струм тривалого навантаження6 A
Максимальний пусковий струм10 A (4 с)
Мінімальний комутаційний струм10 мА
Потужність відключення( активне навантаження), максимальна140 Вт (при 24 В DC)
Тип підключенняГвинтові затискачі
Довжина зняття ізоляції8 мм
Різьблення гвинтівM3
Перетин жорсткого дроту0,14 мм2 ... 2,5 мм2
Перетин гнучкого проводу0,14 мм2 ... 2,5 мм2
Перетин провідника AWG26 ... 14
Момент затяжки0,6 Нм ... 0,8 Нм
Ширина6,2 мм
Висота80 мм
Глибина94 мм
Колірзелений
Клас займистості згідно UL 94V0 (Корпус)
Ступінь захистуIP20 (установчий блок реле)
Температура навколишнього середовища (при експлуатації)-20 °C ... 60 °C
Температура навколишнього середовища (зберігання / транспорт)-40 °C ... 85 °C
МаркуванняClass I, Zone 2, Ex nA nC IIC Gc T6 X
Стандарти / нормативні документиМЕК 60664
Тип монтажуУстановка на монтажній рейці
Вказівки по монтажувстановлюються в ряд без проміжків
Монтажне положенняна вибір
Загальні характеристики
Колір зелений
Монтажне положення на вибір
Індикація робочої напруги LED жовтий.
Виконання контакту 1 перемикає контакт
Випробувальна напруга вихід / вихід 4 кВ AC (50 Гц, 1 хв., обмотка / контакт)
Вказівки з експлуатації Якщо напруга між однаковими клемами розташованих поруч модулів перевищує 250 в (L1, L2, L3), то необхідно встановити розділову пластину PLC-ATP. Потім Мостове з'єднання потенціалів проводиться за допомогою FBST 8-PLC... або FBST 500...
Вказівки з монтажу встановлюються в ряд без проміжків
Вхідна номінальна напруга UN 12 В DC
Діаметр штиря M3
Діапазон вхідної напруги щодо UN 9.7 В DC ... 16.8 В DC
Довговічність механічна 2x 107 комутаційних циклів
Довжина зняття ізоляції 8 мм
Захисна схема Захист від переполюсовки; діод захисту від переполюсовки
Клас займистості згідно UL 94 (корпусу / клеми) V0 (Корпус)
Логіка роботи приводу з одним стійким положенням
Мінімальна напруга перемикання 12 В AC / DC
Мінімальний комутаційний струм 10 мА
Макс. потужність втрат за номінальних умов 0.18 Вт
Макс. струм тривалого навантаження 6 A
Максимальна напруга перемикання 250 В AC / DC (якщо напруга між однаковими клемами розташованих поруч модулів перевищує 250 в (L1, L2, L3), то необхідно встановити розділову пластину PLC-ATP. Потім Мостове з'єднання потенціалів проводиться за допомогою FBST 8-PLC...або...FBST 500...)
Максимальний пусковий струм 10 A (4 с)
Матеріал контакту AgSnO
Переріз гнучкого дроту 0.14 мм2 ... 2.5 мм2
Переріз провідника AWG 26 ... 14
Перетин жорсткого дроту AWG 0.14 мм2 ... 2.5 мм2
Потужність відключення (активне навантаження), максимальна 140 Вт (при 24 В DC)
Стандарти / нормативні документи МЕК 60664
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C
Температура навколишнього середовища (при експлуатації) -20 °C ... 60 °C
Тип комутаційного контакту Одинарний контакт
Типовий вхідний струм при UN 15.3 мА
Час повернення, типовий 8 мс
Час спрацьовування, типовий 5 мс
Висота 80 мм
Глибина, мм 94 мм
Застосування світлорегулятора Клас I, Розділ 2
Категорія перенапруги III
Маркування Class I, Zone 2, Ex nA nC IIC Gc T6 X
Момент затяжки 0.6 Нм ... 0.8 Нм
Режим роботи 100 % ED
Ступінь забруднення 3
Ступінь захисту IP20 (установчий блок реле)
Тип монтажу Установка на монтажній рейці
Тип підключення Гвинтові затискачі
Ширина, мм 6.2 мм
