Релейний модуль-PLC-RSC-230UC/21-21/SO46 2980500

Наявність: Передзамовлення 0
Код товару: 65189
Артикул: 2980500
Виробник: Phoenix Contact

1 069.59
Знайшли дешевше?

Загальні характеристики

Колір - сірий
Комутаційназдатність по току згідно EN 60898 / розрахункове знач - 2 A (при 24 В, DC13)
Монтажне положення - на вибір
Всі характеристики


PLC-INTERFACE для захисту ланцюгів управління від паразитних струмів і напруг, складається з основної клеми PLC-BSC.../ 21 з гвинтовим затискачем вставним міні-реле з силовим контактом, 2 перемикаючих контакту, Вхідна напруга 230 В AC

Вказівка по ЕМСЕМС: продукт класу А, див. декларацію виробника в розділі завантажень
Комплект складається з2980429 PLC-BSC-230UC/21-21/SO46
ЗастосуванняПомехоподавляющий фільтр
Режим роботи100 % ED
Довговічність Механічна3x 107 комутаційних циклів
Категорія перенапругиIII
Ступінь забруднення3
ІзоляціяБезпечне розділення: Керуючі ланцюги / контакти
Макс. потужність втрат при номінальних умовах1,04 Вт
Випробувальна напруга4 кВ AC (50 Гц, 1 хв., обмотка / контакт)
Випробувальна напруга перемикає контакт / перемикає контакт2,5 кВ AC (50 Гц, 1 хв., перемикає контакт / перемикає контакт)
Розрахункова імпульсна напруга6 кВ
Вхідна Номінальна напруга UN230 В AC
Діапазон вхідних напруг179,4 В AC / DC ... 264,5 В AC / DC
Типовий вхідний струм при UN9 мА
Час спрацьовування, типове7 мс
Час повернення, типовий10 мс
Напруга відпускання, тип.60 В AC / DC

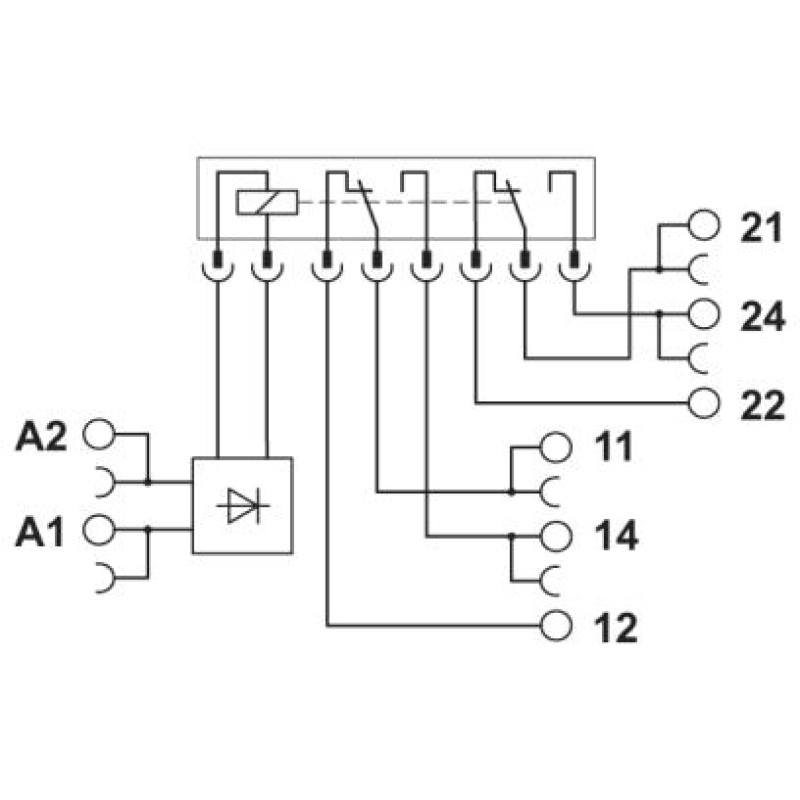

Захисна схемаМостиковий випрямляч
Індикатор стануLED жовтий.
Виконання контакту2 перемикаючих контакту
Тип комутаційного контактуОдинарний контакт
Логіка роботи приводаз одним стійким положенням
Привід (полярність)біполярний
Матеріал контактуAgNi
Максимальна напруга перемикання250 В AC / DC (якщо напруга між однаковими клемами розташованих поруч модулів перевищує 250 в (L1, L2, L3), то необхідно встановити розділову пластину PLC-ATP. Потім Мостове з'єднання потенціалів проводиться за допомогою FBST 8-PLC...або...FBST 500...)
Мінімальна напруга перемикання5 В AC/DC (10 мА)
Макс. струм тривалого навантаження6 A
Максимальний пусковий струм15 A (300 мс)
Мінімальний комутаційний струм10 мА (5 В)
Потужність відключення( активне навантаження), максимальна140 Вт (24 В DC)
Комутаційна здатність2 A (при 24 В, DC13)
Тип підключенняГвинтові затискачі
Довжина зняття ізоляції8 мм
Різьблення гвинтівM3
Перетин жорсткого дроту0,14 мм2 ... 2,5 мм2
Перетин гнучкого проводу0,14 мм2 ... 2,5 мм2
Перетин провідника AWG26 ... 14
Момент затяжки0,6 Нм ... 0,8 Нм
Ширина14 мм
Висота80 мм
Глибина94 мм
Колірсірий
Клас займистості згідно UL 94V0 (Корпус)
Ступінь захистуRT III (Реле)
Температура навколишнього середовища (при експлуатації)-40 °C ... 55 °C
Температура навколишнього середовища (зберігання / транспорт)-40 °C ... 85 °C
МаркуванняISA-S71.04. G3 Harsh Group
Стандарти / нормативні документиМЕК 60664
Тип монтажуУстановка на монтажній рейці
Вказівки по монтажувстановлюються в ряд без проміжків
Монтажне положенняна вибір
Загальні характеристики
Колір сірий
Комутаційназдатність по току згідно EN 60898 / розрахункове знач 2 A (при 24 В, DC13)
Монтажне положення на вибір
Індикатор стану, головка LED жовтий.
Виконання контакту 2 перемикаючих контакту
Випробова напруга Перемикаючий контакт/перемикаючий контакт 2.5 кВ AC (50 Гц, 1 хв., перемикає контакт / перемикає контакт)
Випробувальна напруга вихід / вихід 4 кВ AC (50 Гц, 1 хв., обмотка / контакт)
Вказівка по ЕМС ЕМС: продукт класу А, див. декларацію виробника в розділі завантажень
Вказівки з монтажу встановлюються в ряд без проміжків
Вхідна номінальна напруга UN 230 В AC
Діаметр штиря M3
Діапазон вхідної напруги щодо UN 179.4 В AC / DC ... 264.5 В AC / DC
Довговічність механічна 3x 107 комутаційних циклів
Довжина зняття ізоляції 8 мм
Захисна схема Мостиковий випрямляч
Клас займистості згідно UL 94 (корпусу / клеми) V0 (Корпус)
Комплект складається з 2980429 PLC-BSC-230UC/21-21/SO46
Логіка роботи приводу з одним стійким положенням
Мінімальна напруга перемикання 5 В AC/DC (10 мА)
Мінімальний комутаційний струм 10 мА (5 В)
Макс. потужність втрат за номінальних умов 1.04 Вт
Макс. струм тривалого навантаження 6 A
Максимальна напруга перемикання 250 В AC / DC (якщо напруга між однаковими клемами розташованих поруч модулів перевищує 250 в (L1, L2, L3), то необхідно встановити розділову пластину PLC-ATP. Потім Мостове з'єднання потенціалів проводиться за допомогою FBST 8-PLC...або...FBST 500...)
Максимальний пусковий струм 15 A (300 мс)
Матеріал контакту AgNi
Напруга відпускання, тип. 60 В AC / DC
Переріз гнучкого дроту 0.14 мм2 ... 2.5 мм2
Переріз провідника AWG 26 ... 14
Перетин жорсткого дроту AWG 0.14 мм2 ... 2.5 мм2
Потужність відключення (активне навантаження), максимальна 140 Вт (24 В DC)
Привід (полярність) біполярний
Розрахункова імпульсна напруга спрацьовування Ur imp 6 кВ
Стандарти / нормативні документи МЕК 60664
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C
Температура навколишнього середовища (при експлуатації) -40 °C ... 55 °C
Тип комутаційного контакту Одинарний контакт
Типовий вхідний струм при UN 9 мА
Час повернення, типовий 10 мс
Час спрацьовування, типовий 7 мс
Ізоляція Безпечне розділення: Керуючі ланцюги / контакти
Висота 80 мм
Глибина, мм 94 мм
Застосування світлорегулятора Помехоподавляющий фільтр
Категорія перенапруги III
Маркування ISA-S71.04. G3 Harsh Group
Момент затяжки 0.6 Нм ... 0.8 Нм
Режим роботи 100 % ED
Ступінь забруднення 3
Ступінь захисту RT III (Реле)
Тип монтажу Установка на монтажній рейці
Тип підключення Гвинтові затискачі
Ширина, мм 14 мм
