Релейний модуль-RIF-1-RPT-LV-24AC/1x21 2903341

Наявність: Передзамовлення 0
Код товару: 63506
Артикул: 2903341
Виробник: Phoenix Contact

703.47
Знайшли дешевше?

Загальні характеристики

Колір - сірий
Комутаційназдатність по току згідно EN 60898 / розрахункове знач - 2 A (при 24 В, DC13)
Монтажне положення - на вибір
Всі характеристики

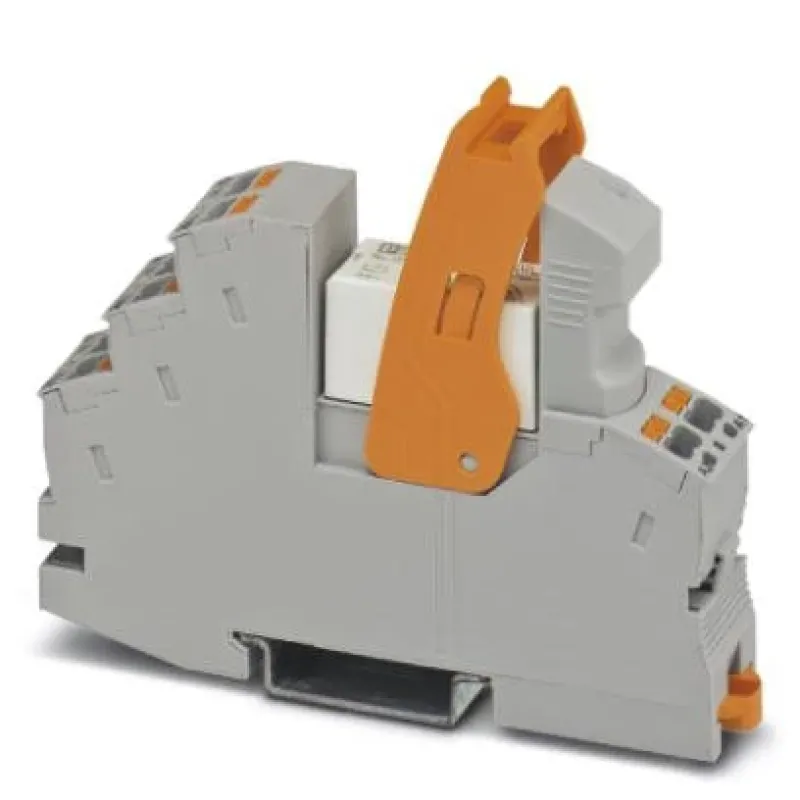

Встановлений релейний модуль з роз'ємами риѕһ-in, що складається з: установчого блоку( підстави), реле з силовими контактами, вставного індикатора / подавителя перешкод і фіксатора. Виконання контакту: 1 перемикає контакт. Вхідна напруга: 24 В B AC

Вказівки по експлуатаціїВставна перемичка FBS 2-6... для вхідної сторони (A2) і вставна перемичка FBS-2-8... для вихідної сторони (11/ 21)
Вказівка по ЕМСЕМС: продукт класу А, див. декларацію виробника в розділі завантажень
Комплект складається з2900931 RIF-1-BPT/2X21
ЗастосуванняУніверсальний
Режим роботи100 % ED
Довговічність Механічнаприбл. 107 комутаційних циклів
Категорія перенапругиIII
Ступінь забруднення2
Ізоляціябезпечне розділення

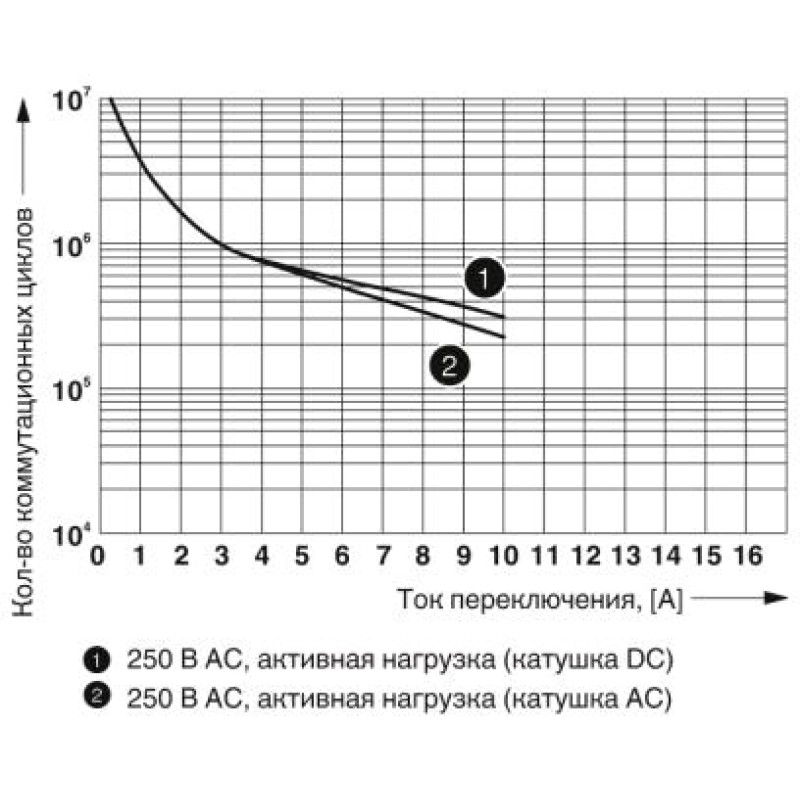

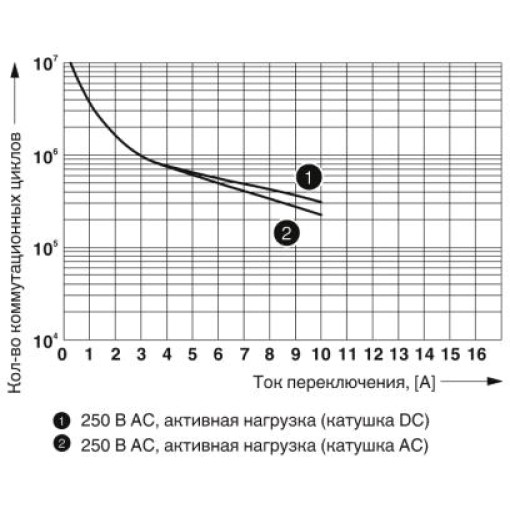

Довговічність, Електрик.див. діаграму
Макс. потужність втрат при номінальних умовах0,79 Вт
Випробувальна напруга4 кВ (50 Гц, 1 хв., обмотка / контакт)
Розрахункова Напруга ізоляції250 В AC
Розрахункова імпульсна напруга6 кВ
Вхідна Номінальна напруга UN24 В AC
Діапазон вхідних напруг19,2 В AC ... 27,6 В AC (20 °C)

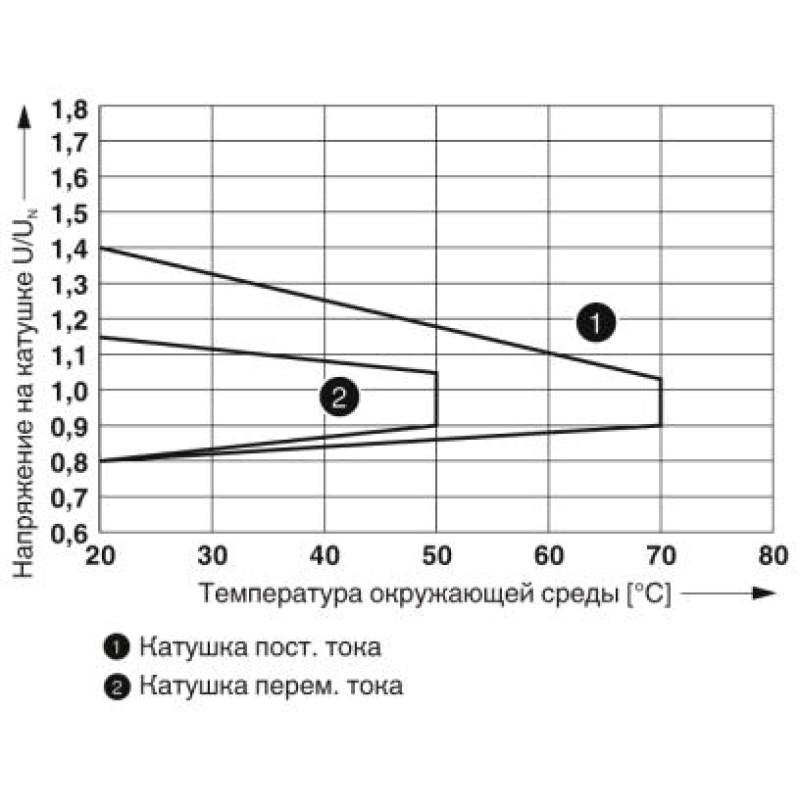

Діапазон вхідних напруг відносно UNдив. діаграму
Частота мережі50/60 Гц
Типовий вхідний струм при UN33 мА
Час спрацьовування, типове3 мс ... 12 мс
Діапазон значень часу повернення, типовий3 мс ... 20 мс
Напруга на котушці24 В AC
Захисна схемаВаристор
Індикація робочої напругиLED жовтий.
Виконання контакту1 перемикає контакт
Тип комутаційного контактуОдинарний контакт
Логіка роботи приводаз одним стійким положенням
Матеріал контактуAgNi
Максимальна напруга перемикання250 В AC / DC
Мінімальна напруга перемикання12 В (при 10 мА)

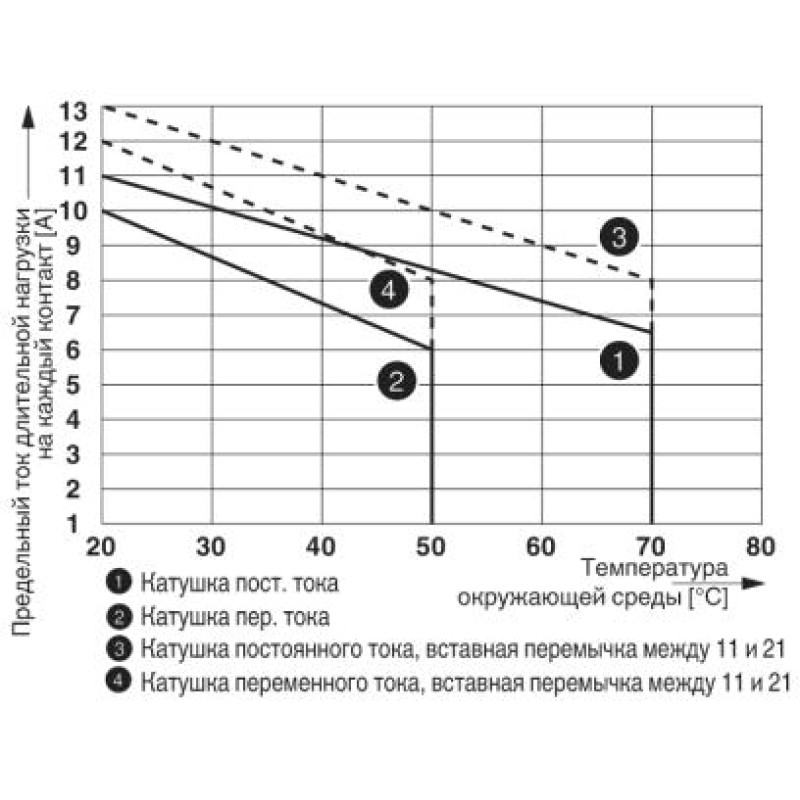

Макс. струм тривалого навантаження10 A (див. діаграму)
Максимальний пусковий струм25 A (20 мс, замикаючий контакт)
Мінімальний комутаційний струм10 мА (при 12 В)
Потужність відключення( активне навантаження), максимальна240 Вт (при 24 В DC)
Комутаційна здатність2 A (при 24 В, DC13)
Тип підключенняЗатискачі Push-in
Довжина зняття ізоляції8 мм
Перетин жорсткого дроту0,14 мм2 ... 1,5 мм2
Перетин гнучкого проводу0,14 мм2 ... 1,5 мм2
Перетин провідника AWG26 ... 16 (жорсткий)
Ширина16 мм
Висота96 мм
Глибина75 мм
Колірсірий
Клас займистості згідно UL 94V2 (Корпус)
Ступінь захистуIP20 (установчий блок реле)
Температура навколишнього середовища (при експлуатації)-40 °C ... 50 °C
Температура навколишнього середовища (зберігання / транспорт)-40 °C ... 85 °C
МаркуванняISA-S71.04. G3 Harsh Group
Стандарти / нормативні документиDIN EN 50178
Тип монтажуУстановка на монтажній рейці
Вказівки по монтажувстановлюються в ряд без проміжків
Монтажне положенняна вибір
Загальні характеристики
Колір сірий
Комутаційназдатність по току згідно EN 60898 / розрахункове знач 2 A (при 24 В, DC13)
Монтажне положення на вибір
Індикація робочої напруги LED жовтий.
Виконання контакту 1 перемикає контакт
Випробова напруга, обмотка реле / релейний контакт 4 кВ (50 Гц, 1 хв., обмотка / контакт)
Вказівка по ЕМС ЕМС: продукт класу А, див. декларацію виробника в розділі завантажень
Вказівки з експлуатації Вставна перемичка FBS 2-6... для вхідної сторони (A2) і вставна перемичка FBS-2-8... для вихідної сторони (11/ 21)
Вказівки з монтажу встановлюються в ряд без проміжків
Вхідна номінальна напруга UN 24 В AC
Діапазон вхідної напруги щодо UN 19.2 В AC ... 27.6 В AC (20 °C), див. діаграму
Діапазон значень часу повернення, типовий 3 мс ... 20 мс
Довговічність механічна прибл. 107 комутаційних циклів
Довговічність, електрич. див. діаграму
Довжина зняття ізоляції 8 мм
Захисна схема Варистор
Клас займистості згідно UL 94 (корпусу / клеми) V2 (Корпус)
Комплект складається з 2900931 RIF-1-BPT/2X21
Логіка роботи приводу з одним стійким положенням
Мінімальна напруга перемикання 12 В (при 10 мА)
Мінімальний комутаційний струм 10 мА (при 12 В)
Макс. потужність втрат за номінальних умов 0.79 Вт
Макс. струм тривалого навантаження 10 A (див. діаграму)
Максимальна напруга перемикання 250 В AC / DC
Максимальний пусковий струм 25 A (20 мс, замикаючий контакт)
Матеріал контакту AgNi
Напруга на котушці 24 В AC
Переріз гнучкого дроту 0.14 мм2 ... 1.5 мм2
Переріз провідника AWG 26 ... 16 (жорсткий)
Перетин жорсткого дроту AWG 0.14 мм2 ... 1.5 мм2
Потужність відключення (активне навантаження), максимальна 240 Вт (при 24 В DC)
Розрахункова імпульсна напруга (III/3) 6 кВ
Розрахункова напруга ізоляції (III/3) 250 В AC
Стандарти / нормативні документи DINEN50178
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C
Температура навколишнього середовища (при експлуатації) -40 °C ... 50 °C
Тип комутаційного контакту Одинарний контакт
Типовий вхідний струм при UN 33 мА
Час спрацьовування, типовий 3 мс ... 12 мс
Ізоляція безпечне розділення
Висота 96 мм
Глибина, мм 75 мм
Застосування світлорегулятора Універсальний
Категорія перенапруги III
Маркування ISA-S71.04. G3 Harsh Group
Режим роботи 100 % ED
Ступінь забруднення 2
Ступінь захисту IP20 (установчий блок реле)
Тип монтажу Установка на монтажній рейці
Тип підключення Затискачі Push-in
Частота мережі 50/60 Гц
Ширина, мм 16 мм
