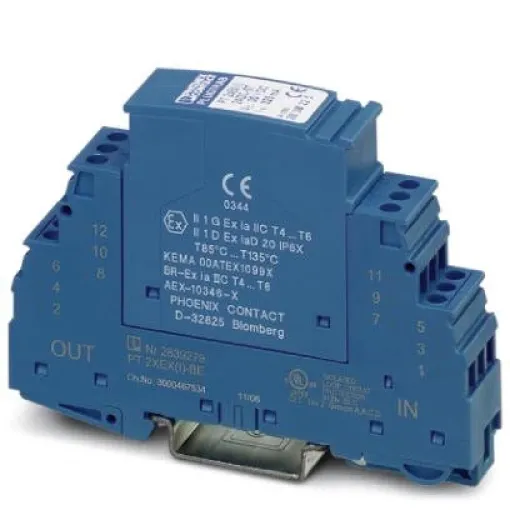

Штекерний модуль для захисту від перенапр-й-PT 2XEX(I) - 24DC-ST 2838225

Наявність: Передзамовлення 0
Код товару: 62683
Артикул: 2838225
Виробник: Phoenix Contact

11 750.20
Знайшли дешевше?

Загальні характеристики

Колір - небесно-синій RAL 5015
ATEX -  II 1G Ex ia IIC T4...T6 Ga
IECEx - Ex ia IIC T4...T6 Ga
Всі характеристики

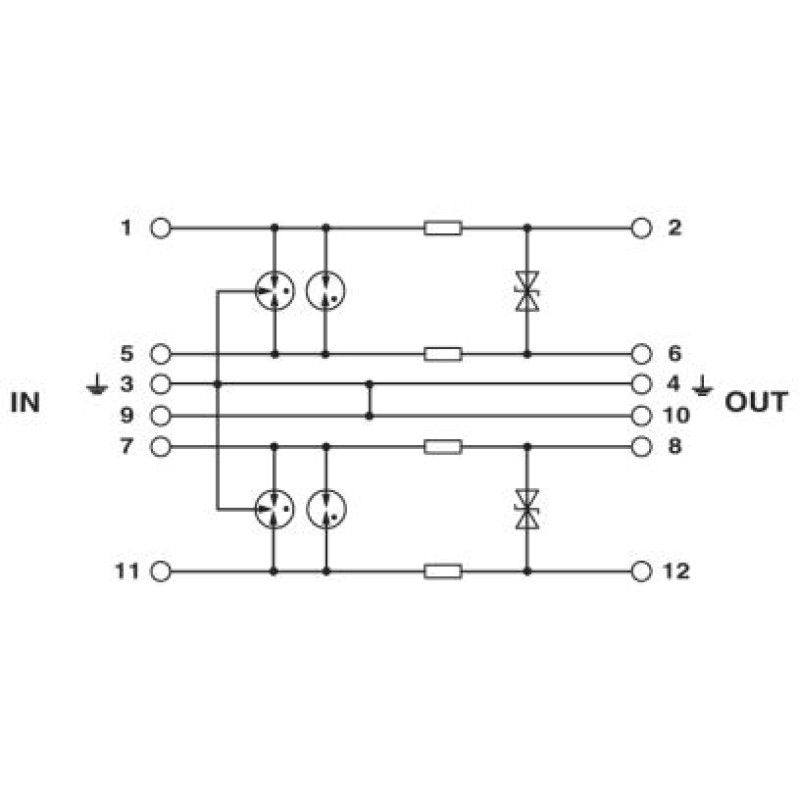

Захисний штекер РТ, зі схемою захисту для двох 2-дротових сигнальних ланцюгів Ex i без потенціалу землі. Номінальна напруга: 24 В DC, підтримка HART.

Клас випробування согл. МЕКC1
КонструкціяШтекер
Полюс4
Розрядник перевіряється за допомогою CHECKMASTER з програмним забезпеченням версії не нижче:починаючи з Ред. SW 1.00
Пара жив на модуль2
Категорія перенапругиIII
Ступінь забруднення2
Тип підключенняГвинтові затискачі (разом з базовим елементом)
Різьблення гвинтівM3
Момент затяжки0,5 Нм
Перетин гнучкого проводу0,2 мм2 ... 2,5 мм2
Перетин жорсткого дроту0,2 мм2 ... 4 мм2
Перетин провідника AWG24 ... 12
Максимальна внутрішня ємність Сі1,3 нФ
Макс. внутрішня індуктивність Li1 мГн
Максимальний вхідний струм Ii325 мА (T4 / ≤ 80 °C)
макс. Вхідна напруга Ui30 В DC
макс. вхідна потужність Pi3 Вт
Максимальне значення внутрішньої постійної часу t (Ri / Li)≤ 0,2 мкс
Температура навколишнього середовища (при експлуатації)-40 °C ... 85 °C
Ширина17,5 мм
Висота≤ 2000 м (amsl (вище рівня моря))
Глибина51,7 мм
Горизонтальний крок1 TE

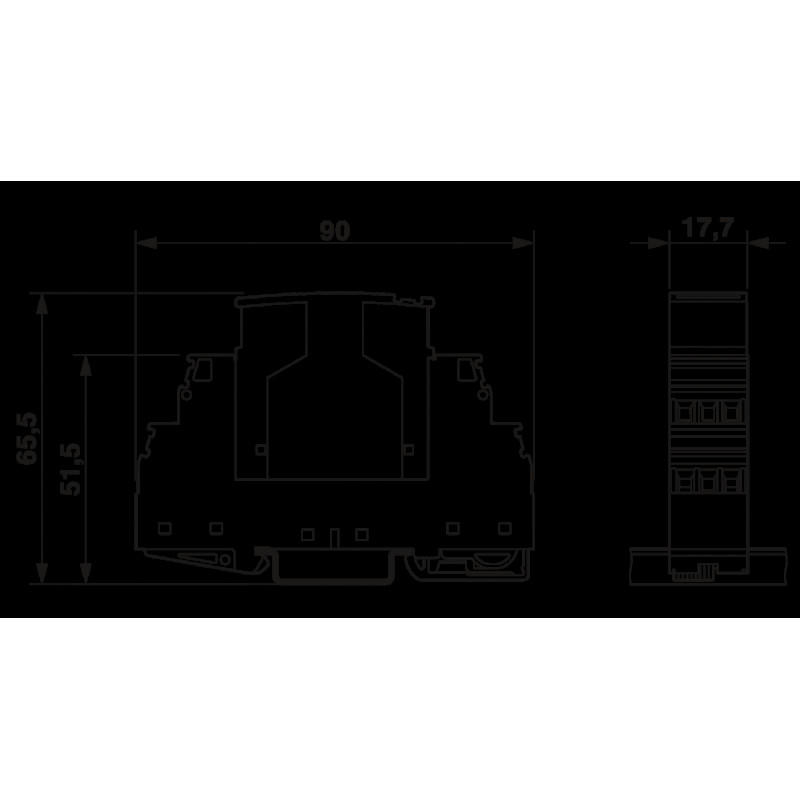

Ширина комбінованого модуля17,7 мм
Комбінований модуль, висота90 мм
Комбінований модуль, глибина65,5 мм
Колірнебесно-синій RAL 5015
Клас займистості згідно UL 94V-0
Матеріал корпусуPA 6.6
Відкрита бічна стінкаНі
Напрямок діяLine-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground
Макс. напруга при тривалому навантаженні UC30 В DC

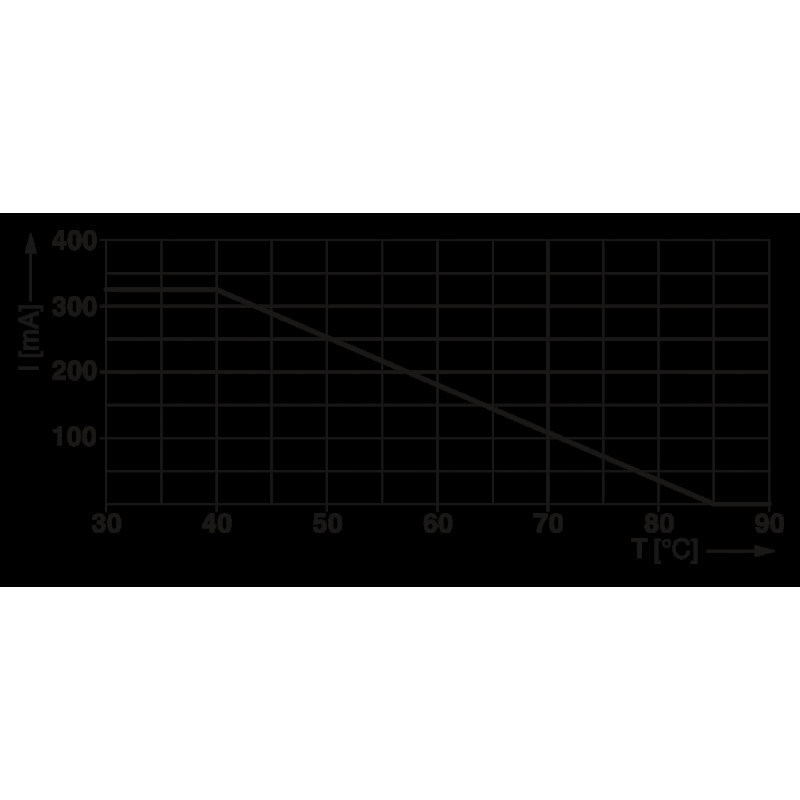

Розрахунковий струм325 мА (40 °C)
Ефективний робочий струм IC при UC≤ 5 мкА
Струм захисного провідника IPE≤ 4 мкА
Номінальний імпульсний струм витоку In (8/20)мкс (провідник-провідник)10 кА
Номінальний імпульсний струм витоку In (8/20) мкс (фаза-земля)10 кА
Відвідний імпульсний струм Iimp (10/350) мкс (жила-жила)1 кА
Відвідний імпульсний струм Iimp (10/350) мкс (жила-земля)2 кА (сумарний .)
Загальний максимальний імпульсний струм витоку Itotal (8/20) мкс20 кА
Загальний максимальний імпульсний струм витоку Itotal (10/350) мкс2 кА
Імпульсний струм витоку Imax (8/20) мкс, максимальний (фаза-фаза)10 кА
Імпульсний струм витоку Imax (8/20) мкс, максимальний (фаза-земля)20 кА (сумарний .)
Номінальний імпульсний струм Ian (10/1000) мкс (фаза-фаза)30 A
Обмеження вихідної напруги при 1 кВ / мкс, (фаза-фаза), імпульсн.≤ 45 В
Обмеження вихідної напруги при 1 кВ / мкс, (фаза-земля), імпульсн.≤ 1 кВ
Обмеження вихідної напруги при 1 кВ / мкс, (фаза-фаза), статич.≤ 45 В
Обмеження вихідної напруги при 1 кВ / мкс, (фаза-земля), статич.≤ 1 кВ
Залишкова напруга при In (фаза-фаза)≤ 45 В
Залишкова напруга при Ian (10/1000) мкс (фаза-фаза)≤ 50 В
Рівень захисту Up (жила-жила)≤ 45 В (C1-0,5 кВ / 250 A)
Рівень захисту Up (жила-земля)≤ 1 кВ (C1-1 кВ / 500 A)
Час спрацьовування tA (фаза-фаза)≤ 1 нс
Час спрацьовування tA (фаза-земля)≤ 100 нс
Внесене загасання aE, сім.тип. 0,5 дБ (≤ 900 кГц / 50 Ω)
Максимальна частота fg( 3 дБ), сім. у системах опором 50 Омтип. 4,5 МГц
Максимальна частота fg( 3 дБ), сім. у системах опором 150 Омтип. 1,6 МГц
Максимальна частота fg( 3 дБ), сім. у системах опором 600 Омтип. 400 кГц
Опір на ланцюг2,2 Ω ±10 %
Повідомлення, несправність пристрою для захисту від імпульсних перенапругНі
Номінал запобіжника, макс.315 мА (T)
Стабільність змінного струму (фаза-земля)10 A-1 с
Ступінь захистуIP20
Температура навколишнього середовища (зберігання / транспорт)-40 °C ... 85 °C
ATEX II 1G Ex ia IIC T4...T6 Ga
IECExEx ia IIC T4...T6 Ga
Стандарти / нормативні документиМЕК 60079-7
Тип монтажуна основний елемент

Переваги:

✔ Проста перевірка і документування з CHECKMASTER 2 завдяки штекерним захисним модулям

✔ Конструкція з двох частин спрощує обслуговування

✔ Простота вибору для будь-яких вимог в області контрольно-вимірювальних приладів і автоматики завдяки повному портфоліо

✔ Відсутність впливу на сигнал під час обслуговування завдяки вставці і витяганню захисного штекера з нейтральним імпедансом

Загальні характеристики
Колір небесно-синій RAL 5015
ATEX  II 1G Ex ia IIC T4...T6 Ga
IECEx Ex ia IIC T4...T6 Ga
Імпульсний струм витоку Imax (8/20) мкс, максимальний (фаза-земл 20 кА (сумарний .)
Імпульсний струм витоку Imax (8/20) мкс, максимальний (фаза-фаза 10 кА
Імпульсний струм, що відводиться Iimp (10/350) мкс (жила-жила) 1 кА
Імпульсний струм, що відводиться Iimp (10/350) мкс (жила-земля) 2 кА (сумарний .)
Відкрита бічна стінка Ні
Внесення загасання aE, сим. тип. 0.5 дБ (≤ 900 кГц / 50 Ω)
Горизонтальний крок 1 TE
Діаметр штиря M3
Ефективний робочий струм IC при UC ≤ 5 мкА
Загальний максимальний імпульсний струм витоку Itotal (10/350) м 2 кА
Загальний максимальний імпульсний струм витоку Itotal (8/20) мкс 20 кА
Залишкова напруга при Ian (10/1000) мкс (фаза-фаза) ≤ 50 В
Залишкова напруга при In (фаза-фаза) ≤ 45 В
Клас випробування согл. МЕК C1
Клас займистості згідно UL 94 (корпусу / клеми) V-0
Комбінований модуль, висота 90 мм
Комбінований модуль, глибина 65.5 мм
Макс. внутрішня індуктивність Li 1 мГн
Макс. вхідна напруга Ui 30 В DC
Макс. вхідна потужність Pi 3 Вт
Макс. напруга при тривалому навантаженні UC (N-PE) 30 В DC
Максимальна внутрішня ємність Сi 1.3 нФ
Максимальна частота fg (3 дБ), сім. в системах опором 150 Ом тип. 4.5 МГц, тип. 1.6 МГц, тип. 400 кГц
Максимальне значення внутрішньої постійної часу t (Ri / Li) ≤ 0.2 мкс
Максимальний вхідний струм Ii 325 мА (T4 / ≤ 80 °C)
Напрямок дії Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground
Номінал запобіжника, макс. 315 мА (T)
Номінальний імпульсний струм Ian (10/1000)мкс (фаза-фаза) 30 A
Номінальний імпульсний струм витоку In (8/20) мкс (провідник-про 10 кА
Номінальний імпульсний струм витоку In (8/20) мкс (фаза-земля) 10 кА
Обмеження вихідної напруги при 1 кВ/мкс, (фаза-земля), імпульс. ≤ 1 кВ
Обмеження вихідної напруги при 1 кВ/мкс, (фаза-земля), статич. ≤ 1 кВ
Обмеження вихідної напруги при 1 кВ/мкс, (фаза-фаза), імпульс. ≤ 45 В
Обмеження вихідної напруги при 1 кВ/мкс, (фаза-фаза), статич. ≤ 45 В
Опір на ланцюг 2.2 Ω ±10%
Пара жив на модуль 2
Переріз гнучкого дроту 0.2 мм2 ... 2.5 мм2
Переріз провідника AWG 24 ... 12
Перетин жорсткого дроту AWG 0.2 мм2 ... 4 мм2
Повідомлення про несправність від імпульсних перенавантажень Ні
Рівень захисту Up (жила-жила) ≤ 45 В (C1-0,5 кВ / 250 A)
Рівень захисту Up (жила-земля) ≤ 1 кВ (C1-1 кВ / 500 A)
Розрахунковий струм IN 325 мА (40 °C)
Розрядник перевіряється за допомогою CHECKMASTER із програмним з починаючи з Ред. SW 1.00
Стабільність змінного струму (фаза - земля) 10 A-1 с
Стандарти/нормативні документи МЕК 60079-7
Струм захисного провідника IPE ≤ 4 мкА
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C
Температура навколишнього середовища (при експлуатації) -40 °C ... 85 °C
Час спрацьовування tA (фаза-земля) ≤ 100 нс
Час спрацьовування tA (фаза-фаза) ≤ 1 нс
Ширина комбінованого модуля 17.7 мм
Полюс 1 (мм²) 4
Висота ≤ 2000 м (amsl (вище рівня моря))
Глибина, мм 51.7 мм
Категорія перенапруги III
Конструкція Штекер
Матеріал корпуса PA 6.6
Момент затяжки 0.5 Нм
Ступінь забруднення 2
Ступінь захисту IP20
Тип монтажу на основний елемент
Тип підключення Гвинтові затискачі (разом з базовим елементом)
Ширина, мм 17.5 мм
