Штирьова рейка - FQ 2,54 D/ 20-PV - 380-1-BT 1156915

Наявність: Передзамовлення 0
Код товару: 62504
Артикул: 2801321
Виробник: Phoenix Contact

4 887.55
Знайшли дешевше?

Загальні характеристики

Колір корпусу - чорний (9005)
Ізоляційний матеріал - PA
Амплітуда відхилення / при вібровипробування / згідно мек 60068- - 1.52 мм
Всі характеристики


Штирьова планка SMD, Номінальний струм при 20 °C: 3 A, випробувальна напруга: 500 В AC, полюсів: 20, розмір кроку: 2,54 мм, Колір: Чорний, поверхня контакту: Золото, тип контактів: штирьове

Полюс20
Кількість рядів2
Система штекерних з'єднувачівFINEPITCH FQ 2,54
Розташування висновківЛінійні розміри планшета
Випробувальна напруга500 В AC IEC 60512-4-1:2003

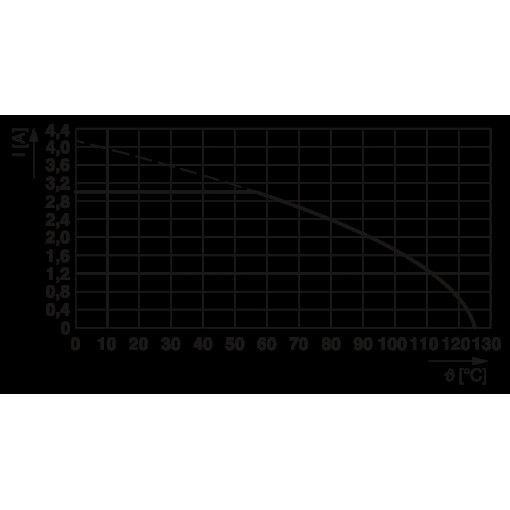

Номінальний струм IN3 A МЕК 60512-5-2: 2002-02 (80-контактн.)
Ширина25,4 мм
Висота8,8 мм
Довжина7,6 мм
Розмір кроку2,54 мм
Компланарність≤ 0,12 мм
Перекриття контактів0,4 мм
Висота укладання13,6 мм Допуск: +1,3 mm (у поєднанні з серія виробів: FQ 2,54 D / ...-SV)
Довжина нахлеста1,3 мм
Розмір1,02 x 3,4 мм
ВказівкаВідповідність WEEE / RoHS, без контакту згідно МЕК 60068-2-82 / JEDEC JESD 201
Матеріал, контактСплав міді
Якість поверхніВибіркове покриття
Металева поверхня зони контакту (покриття)Золото (Au)
Металева поверхня зони контакту (проміжне покриття)Нікель (Ni)
Металева поверхня зони пайки (покриття)Олово (Sn)
Колір корпусучорний (9005)
Ізоляційний матеріалPA
Група ізоляційного матеріалуI
CTI згідно МЕК 60112600
Клас займистості згідно UL 94V0
Прохідний опір20 мΩ
Ступінь забруднення2
Специфікації по випробуваннюМЕК 60512-9-1: 2010-03 (відповідно)
Випробуване число контактів80
Опором ізоляції між сусідніми полюсами> 1 ГΩ
Мінімальний повітряний шлях і шлях витоку0,4 мм
РезультатВипробування проведено
Кількість циклів100
Зусилля установки на 1 полюс, прибл.2,9 Н
Зусилля знімання на 1 полюс, прибл.2,9 Н
Частота10 - 55 - 10 Гц
Швидкість розгортки181 м / c2
Амплітуда1,52 мм
Тривалість випробування на 1 вісь2 ч
Прохідний опір R120 мΩ
Прохідний опір R230 мΩ
Цикли установки100
Температура навколишнього середовища (при експлуатації)-40 °C ... 125 °C
Температура навколишнього середовища (зберігання / транспорт)-40 °C ... 70 °C
Відносна вологість повітря (зберігання / транспорт)30 % ... 70 %
Температура навколишнього середовища (при монтажі)-5 °C ... 100 °C
ПроцесПайка оплавленням
Рівень чутливості до вологостіMSL 1
Класифікаційна температура Tc260 °C
Форма упаковкиМагазин

Переваги:

✔ Надійні механічні та електричні з'єднання завдяки двосторонній системі контактів

✔ Призначені для інтеграції в процеси пайки SMT

✔ Зрозумілий і оптимальний за вартістю дизайн

✔ Розраховано на безліч додатків

✔ Згруповані, копланарні або прямокутні роз'єми друкованої плати забезпечують гнучкість в пристрої

Загальні характеристики
Колір корпусу чорний (9005)
Ізоляційний матеріал PA
Амплітуда відхилення / при вібровипробування / згідно мек 60068- 1.52 мм
Кількість рядів 2
CTI згідно з МЕК 60112 600
Відносна вологість повітря (зберігання/транспорт) 30 % ... 70 %
Випробова напруга, обмотка реле / релейний контакт 500 В AC IEC 60512-4-1:2003
Випробоване число контактів 80
Висота укладання 13.6 мм Допуск: +1.3 mm (у поєднанні з серія виробів: FQ 2.54 D / ...-SV)
Вказівка для встановлення друкованих плат Відповідність WEEE / RoHS, без контакту згідно МЕК 60068-2-82 / JEDEC JESD 201
Група ізоляційного матеріалу I
Довжина нахлеста 1.3 мм
Зусилля знімання на 1 полюс, прибл. 2.9 Н
Зусилля установки на 1 полюс, прибл. 2.9 Н
Кількість циклів згинання 100
Клас займистості згідно UL 94 (корпусу / клеми) V0
Класифікаційна температура Tc 260 °C
Компланарність ≤ 0.12 мм
Мінімальний повітряний шлях та шлях витоку 0.4 мм
Матеріал, контактна поверхня Сплав міді
Металева поверхня зони контакту (покриття) Золото (Au)
Металева поверхня зони контакту (проміжне покриття) Нікель (Ni)
Металева поверхня зони паяння (покриття) Олово (Sn)
Номінальний струм IN 3 A МЕК 60512-5-2: 2002-02 (80-контактн.)
Опір ізоляції між сусідніми полюсами > 1 ГΩ
Перекриття контактів 0.4 мм
Прохідний опір R1 20 мΩ
Прохідний опір R2 30 мΩ
Процесор Пайка оплавленням
Рівень чутливості до вологості MSL 1
Результат, ступінь захисту IP-код Випробування проведено
Розмір кроку 2.54 мм
Розташування висновків Лінійні розміри планшета
Система штекерних з'єднувачів FINEPITCH FQ 2.54
Специфікації з випробування МЕК 60512-9-1: 2010-03 (відповідно)
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 70 °C
Температура навколишнього середовища (під час монтажу) -5 °C ... 100 °C
Температура навколишнього середовища (при експлуатації) -40 °C ... 125 °C
Тривалість випробування на 1 вісь 2 ч
Форма упаковки Магазин
Цикли установки 100
Швидкість розгортки 181 м / c2
Якість поверхні Вибіркове покриття
Полюс 1 (мм²) 20
Висота 8.8 мм
Довжина зачистки проводів 7.6 мм
Розміри 1.02 x 3.4 мм
Ступінь забруднення 2
Частота мережі 10 - 55 - 10 Гц
Ширина, мм 25.4 мм
