SIMATIC DP, електронний модуль для ET200ISP, 4 аналогових входи з підтримкою HART-протоколу, 2-дротове підключення датчиків

Популярний

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75770

Артикул: 6ES7134-7TD00-0AB0

Виробник: Siemens

33 336.73

Знайшли дешевше?

Загальні характеристики

Коротке замикання - Так

Принцип вимірювання - підсумовуючий (сигма-дельта)

диагностический сигнал - Так ; параметрируемое

Всі характеристики

	SIMATIC DP, electronic module for ET200iSP, 4 AI HART, 2DMU, for connecting HART 2-wire transmitters, supported HART protocol Version 6.0, Ex ib (ia Ga) IIC T4 Gb, Ex ib [ia IIIC Da] IIC T4 Gb, Ex ib [ia] I Mb
Входуной ток
Споживання струму, тип.	280 mA
З джерела напруги живлення L+, Макс.	320 mA
Вихідное напряжение/заголовок
Источник питания измерительных преобразователей/заголовок
● стійке при коротких замиканнях	Так
● Макс. струм живлення	23 mA; на канал
Рассеиваемая мощность
Нормальна розсіювана потужність	2,7 W
Аналоговые вводы
Число аналогових входів	4
Макс. допустимый входной ток для токового вхоТак (предел разрушения)	90 mA
Макс. час циклу (всі канали)	120 ms; Основное время преобразования 30 мс x 4 канала при поТаквлении частоты помех 60 Гц; 50 Гц
Техническую единицу измерения температуры можно заТакть	Так
Диапазоны входных параметров (номинальные значения), ток
● від 4 мА до 20 мА	Так
Длина провоТак
● екрановані, макс.	500 m
Формирование аналоговой величины для входов
Принцип вимірювання	підсумовуючий (сигма-дельта)
Время интегрирования и преобразования/разрешение на канал
● Макс. дозвіл з діапазоном перевантаження (біт зі знаком)	13 bit
● Настроюється час інтегрування	Ні
● ПоТаквление напряжения помех для частоты помех f1 в Гц	50 / 60 Hz
Выравнивание результатов измерений
● параметрируемое	Так ; в 4 ступени
● Ступінь: без ступеня	Так ; 1 x время цикла
● Ступінь: слабка	Так ; 4 x время цикла
● Ступінь: Середня	Так ; 32 x время цикла
● Ступінь: сильна	Так ; 64 x время цикла
Датчики
Соединение сигнального Тактчика

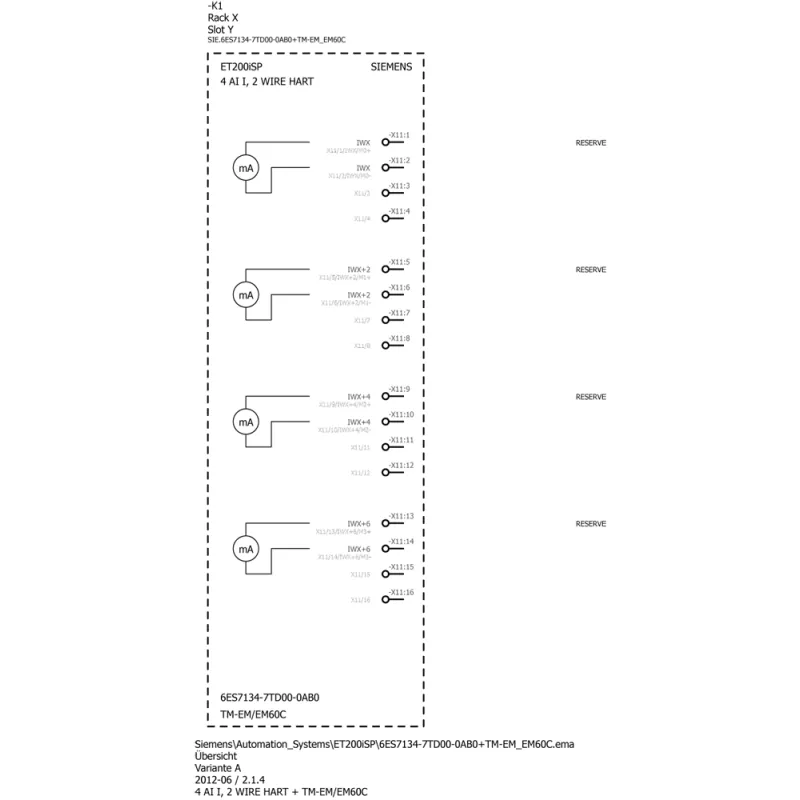

● для вимірювання напруги в якості 2-проводового вимірювального перетворювача	Так
- Макс. Повний опір навантаження 2-проводового вимірювального перетворювача	750 Ω
Погрешности/точность
Похибка нелінійності (щодо діапазону вхідних параметрів) (+/ -)	0,015 %
Похибка температури (щодо діапазону вхідних параметрів) (+/ -)	0,005 %/K
Перекрестные модуляции между вхоТакми, хв.	-50 dB
Повторюваність у сталому стані при 25 °C (щодо діапазону вхідних параметрів), (+/ -)	0,01 %
Эксплуатационный предел погрешности во всем диапазоне температуры
● Струм относительно диапазона входных параметров, (+/-)	0,15 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
● Струм относительно диапазона входных параметров, (+/-)	0,1 %
ПоТаквление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
● Мин. помехи нормального виТак (пиковое значение помех < номинального значения диапазона входных значений)	70 dB
Аварійні сигнали/диагностика/информация о состоянии
Аварійні сигнали
● Діагностичний сигнал	Так ; параметрируемое
● Сигнал граничного значення	Так ; параметрируемое
Диагностика
● Зчитувана діагностична інформація	Так
● Обрыв провоТак	Так
● Коротке замикання	Так
Диагностический светодиодный индикатор
● Сумарна помилки SF (червоний)	Так
Гальванічна розв'язка
Гальванічна розв'язка аналоговых вводов
● між каналами	Ні
● між каналами і шиною на задній стінці	Так
СтанТакрты, допуски, сертификаты
Маркування CE	Так
Максимально достижимый класс безопасности в безопасном режиме
● Рівень продуктивності згідно ISO 13849-1	Ні
● Рівень повноти безпеки згідно IEC 61508	Нет
Размеры
Ширина	30 mm
Висота	129 mm
Глибина	136,5 mm
Массы
Маса, прибл.	230 g

Загальні характеристики

Коротке замикання Так

Принцип вимірювання підсумовуючий (сигма-дельта)

диагностический сигнал Так ; параметрируемое

для измерения напряжения в качестве 2-проводного измерительного Так

макс. разрешение с диапазоном перегрузки (бит со знаком) 13bit

макс. ток питания 23 mA; на канал

между каналами Ні

между каналами и шиной на задней стенке Так

мин. помехи нормального вида (пиковое значение помех < номиналь 70dB

настраиваемое время интегрирования Ні

обрыв провода Так

от 4 ма до 20 мA Так

параметрируемое Так ; в 4 ступени

подавление напряжения помех для частоты помех f1 в гц 50 / 60 Hz

сигнал предельного значения Так ; параметрируемое

ступень: без ступени Так ; 1 x время цикла

ступень: сильная Так ; 64 x время цикла

ступень: слабая Так ; 4 x время цикла

ступень: средняя Так ; 32 x время цикла

суммарная ошибки SF (красный) Так

считываемая диагностическая информация Так

ток относительно диапазона входных параметров, (+/-) 0.15%

уровень полноты безопасности согласно IEC 61508 Нет

уровень производительности согласно ISO 13849-1 Ні

устойчивое при коротких замыканиях Так

экранированные, макс. 500m

Из источника напряжения питания L+, макс. 320mA

Макс. время цикла (все каналы) 120ms; Основное время преобразования 30 мс x 4 канала при поТаквлении частоты помех 60 Гц; 50 Гц

Макс. допустимый входной ток для токового входа (предел разрушен 90mA

Маркировка CE Так

Масса, прибл. 230g

Нормальная рассеиваемая мощность 2.7W

Перекрестные модуляции между входами, мин. -50dB

Повторяемость в установившемся состоянии при 25 °C (относительно 0.01%

Погрешность нелинейности (относительно диапазона входных парамет 0.015%

Погрешность температуры (относительно диапазона входных параметр 0.005%/K

Потребление тока, тип. 280mA

Техническую единицу измерения температуры можно задать Так

Число аналоговых входов защита от загрязнения согласно EN 60664- 4

— макс. полное сопротивление нагрузки 2-проводного измерительног 750Ω

Висота 129mm

Глибина, мм 136.5mm

Ширина, мм 30mm
