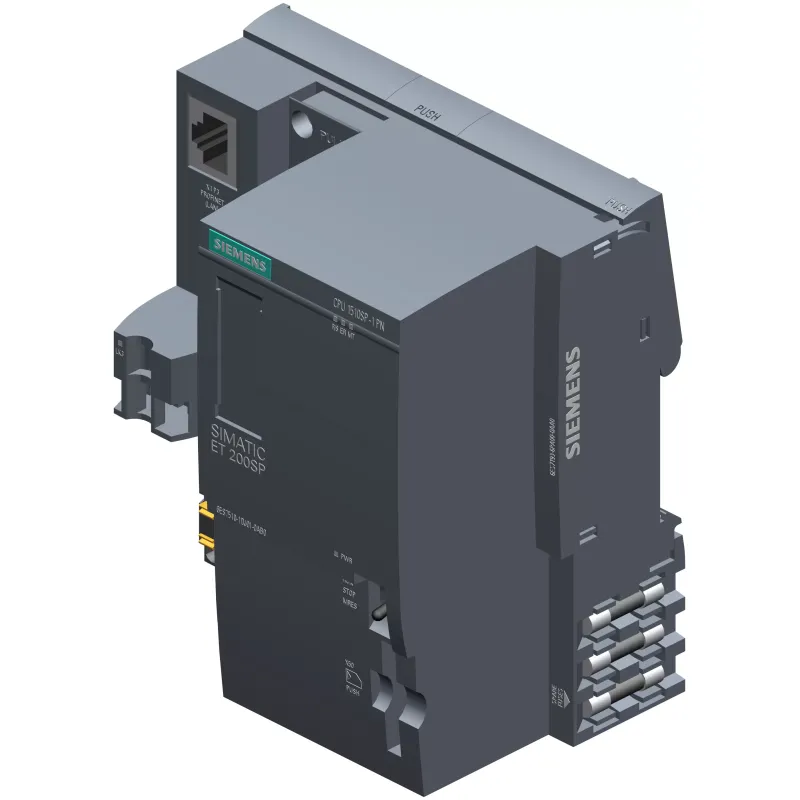

SIMATIC DP, центральний процесор CPU 1510SP-1 PN для ET 200SP, цпу з робочою пам\'яттю 100 кб для програми і 750 кб для даних, 1 інтерфейс - PROFINET IRT з 3х-портовим комутатором, 72 нс на бітову операцію, необхідна карта пам\'яті SIMATIC MC, для порто

Популярний

$SIMATIC DP, центральний процесор CPU 1510SP-1 PN для ET 200SP, цпу з робочою пам\'яттю 100 кб для програми і 750 кб для даних, 1 інтерфейс - PROFINET IRT з 3х-портовим комутатором, 72 нс на бітову операцію, необхідна карта пам\'яті SIMATIC MC, для порто$

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75896

Артикул: 6ES7510-1DJ01-0AB0

Виробник: Siemens

38 937.86

Знайшли дешевше?

	SIMATIC DP, CPU 1510SP-1 PN for ET 200SP, Central processing unit with Work memory 100 KB for program and 750 KB for data, 1st interface: PROFINET IRT with 3-port switch, 72 ns bit performance, SIMATIC Memory Card required, BusAdapter required for Port 1 and 2
Общая информация
Позначення типу продукту	ЦП 1510SP-1 PN
Функциональный станТакрт HW	FS05
Версія мікропрограмного забезпечення	V2.9
Функция продукта
● Дані для ідентифікації та техобслуговування	Так ; I&M0 - I&M3
● Замена модуля во время работы (горячая замена)	Так ; Многоразовая горячая замена
● Режим тактової синхронізації	Так ; только для PROFINET; с хв. числом OB 6 x цикл 625 мкс
Инженерное обеспечение с помощью
● STEP 7 TIA-Portal, проектируемая/интегрированная среТак, версия не ниже	V17 (МПО V2.9) / начиная с V13 SP1, обновление 4 (МПО V1.8)
Управление конфигурацией
Посредством набора Такнных	Так
Элементы управления
Переключатель режимов работы	1
Напруга питания
Номінальне значення (пост. струм)	24 V
Допустимий діапазон, нижня межа (пост. струм)	19,2 V
Допустимий діапазон, верхня межа (пост. струм)	28,8 V
Захист від переплутування полярності	Так
Перемыкание при отказе сетевого питания и отключении напряжения
● Час перемикання при відмові мережевого живлення і відключенні напруги	5 ms
Входуной ток
Споживання струму (номінальне)	0,6 A
Макс. споживання струму	0,9 A
Макс. струм включення	4,7 A; Номинальное значение
I²t	0,14 A²·s
Мощность
Потужність живлення шини на задній стінці	8,75 W
Рассеиваемая мощность
Нормальна розсіювана потужність	5,6 W
Запоминающее устройство
Число гнізд для карты памяти SIMATIC	1
Требуется карта памяти SIMATIC	Так
Оперативное запоминающее устройство
● встроенное (для программ)	100 kbyte
● встроенное (для Такнных)	750 kbyte
Память загрузки
● вставная (карта памяти SIMATIC), макс.	32 Gbyte
Хранение в буфере
● не требует обслуживания	Так
Время обработки ЦП
Нормальний час операцій побітової обробки	72 ns
Нормальний час операцій зі словами	86 ns
Нормальний час виконання операцій арифметики з фіксованою точкою	115 ns
Нормальний час виконання операцій з плаваючою точкою	461 ns
Блоки ЦП
Число элементов (всего):	4 000; Блоки (OB, FB, FC, DB) и UDTs
Блоки Такнных (DB)
● Диапазон числовых значений	1 до 60 999; разделено на: используемый пользователем диапазон числовых значений: 1 до 59 999 и диапазон числовых значений через SFC 86 созТакнные DB: 60 000 до 60 999
● Макс. розмір	750 kbyte; при БД с абсолютной адресацией макс. размер составляет 64 кбайт
Функциональные блоки (FB)
● Диапазон числовых значений	0 до 65 535
● Макс. розмір	100 kbyte
Функции (FC)
● Диапазон числовых значений	0 до 65 535
● Макс. розмір	100 kbyte
Организационные блоки (OB)
● Макс. розмір	100 kbyte
● Число вільних організаційних блоків циклічного виконання	100
● Число організаційних блоків переривання за часом	20
● Число організаційних блоків переривань із затримкою	20
● Число організаційних блоків циклічних переривань	20; с минимальным числом OB 3 x цикл 500 мкс
● Число організаційних блоків апаратного переривання	50
● Число организационных блоков прерывания DPV1	3
● Число организационных блоков прерываний циклов тактовой синхронизации	1
● Число организационных блоков прерываний технологических циклов тактовой синхронизации	2
● Число пускових організаційних блоків	100
● Число організаційних блоків обробки асинхронних помилок	4
● Число організаційних блоків обробки синхронних помилок	2
● Число организационных блоков обработки диагностических сигналов	1
Глибина вложенности
● на клас пріоритету	24
Лічильник, таймеры и их остаток
Счетчик S7
● Число	2 048
Остаточность
— настроюватися	Так
Счетчик IEC
● Число	неограниченное число (ограничение только посредством ОЗУ)
Остаточность
— настроюватися	Так
Таймеры S7
● Число	2 048
Остаточность
— настроюватися	Так
Таймер IEC
● Число	неограниченное число (ограничение только посредством ОЗУ)
Остаточность
— настроюватися	Так
Области Такнных и их остаток
Остаточная область Такнных (включая таймеры, счетчики, маркеры), макс.	128 kbyte; остаточная память, предназначенная для хранения маркеров, времени, счетчиков, блоков Такнных и технологических Такнных (осей): 88 Кбайт
Маркер
● Макс. розмір	16 kbyte
● Число меток синхронизации	8; 8 битов маркировки такта, собранные в одном байте маркировки такта
Блоки управляющих Такнных
● Настраиваемый остаток	Так
● Предварительно заТакнный остаток	Нет
Локальные Такнные
● на клас пріоритету, макс.	64 kbyte; макс. 16 Кбайт на блок
Адресная область
Число модулів ввоТак-вывоТак	1 024; макс. количество модулей / подмодули
Периферийная адресная область
● Уведення	32 kbyte; все входы включены в образ процесса
● Висновок	32 kbyte; все выходы включены в образ процесса
В том числе на каждую встроенную подсистему ввоТак-вывоТак
— Уведення (объем)	8 kbyte
— Висновок (объем)	8 kbyte
В том числе на CM/CP
— Уведення (объем)	8 kbyte
— Висновок (объем)	8 kbyte
Частичный образ процесса
● Макс. число частичных образов процесса	32
Адресное пространство на модуль
● Макс. адресний простір на модуль	288 byte; соотв. для входных и выходных переменных
Адресное пространство на одну станцию
● Макс. адресное пространство на станцию	2 560 byte; для центральных входов и выходов; в зависимости от проекта; 2048 байт для модулей ET 200SP + 512 байт для модулей ET 200AL
Конфигурация аппаратного обеспечения
Число децентрализованных систем ввоТак-вывоТак	32; под децентрализованной системой ввоТак-вывоТак, кроме подключения децентрализованных периферийных устройств через коммуникационные модули PROFINET или PROFIBUS, понимают подключение периферийных устройств через ведущие модули AS-i или коммуникационные модули (например, IE/PB-Link)
Число ведущих устройств DP
● по CM	1
Число контроллеров ввоТак-вывоТак
● убудований	1
● по CM	0
Монтажные стойки
● Макс. число модулей на монтажную стойку	80; ЦП + 64 модуля + модуль сервера (монтажная ширина макс. 1 м) + 16 модулей ET 200AL
● число подключаемых модулей ET 200SP, макс.	64
● число подключаемых модулей ET 200AL, макс.	16
● Макс. число строк	1
Коммуникационный модуль для двухточечного соединения
● Число коммуникационных модулей для двухточечного соединения	число подсоединяемых коммуникационных модулей PtP ограничено имеющимся числом гнезд
Время
Часы
● Тип	Аппаратные часы
● Время хранения в буфере	6 wk; при температурі навколишнього середовища 40 °C, норм.
● Макс. отклонение в день	10 s; норм.: 2 с
Счетчик рабочего времени
● Число	16
Синхронізація часу
● поддерживается	Так
● на DP, ведущее устройство	Так ; через модуль CM DP
● на DP, подчиненное устройство	Так ; через модуль CM DP
● в AS, ведущее устройство	Так
● в AS, подчиненное устройство	Так
● на Ethernet по NTP	Так
Интерфейсы
Число роз'ємів PROFINET	1
Число інтерфейсів PROFIBUS	1; через модуль CM DP
Оптический разъем	Ні
1. интерфейс
Физические параметры интерфейсов
● RJ 45 (Ethernet)	Так ; X1 P3; опт. X1 P1 и X1 P2 через BusAdapter BA 2x RJ45
● Число портов	3; 1. убудований. + 2. посредством BusAdapter
● убудований коммутатор	Так
● BusAdapter (PROFINET)	Так ; применяемые BusAdapter: BA 2x RJ45, BA 2x FC, BA 2x M12
Протоколы
● IP-протокол	Так ; IPv4
● Контроллер PROFINET IO	Так
● Устройство ввоТак-вывоТак PROFINET	Так
● Связь SIMATIC	Так
● Открытая связь IE	Так ; в качестве опции версия с шифрованием
● ИнтерНі-сервер	Так
● Резервирование среды переТакчи	Так ; MRP-Automanager согласно IEC 62439-2 Edition 2.0
Контроллер PROFINET IO
Службы
- Зв'язок PG / OP	Так
— Тактовая синхронизация	Так
— Прямой обмен Такнными	Так ; Необходимое условие: IRT и синхронность тактовых импульсов (MRPD - опционально)
— IRT	Так
— PROFIenergy	Так ; На программу пользователя
- Пуск згідно з пріоритетом	Так ; макс. 32 PROFINET-устройства
- Макс. число подключаемых устройств ввоТак-вывоТак	64; В совокупности может быть подключено не более 256 децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET
— из них IO-устройств с IRT, макс.	64
- Макс. число подключаемых устройств ввоТак-вывоТак для RT	64
— из них на линию, макс.	64
- Макс. число одновременно активируемых/деактивируемых устройств ввоТак-вывоТак	8; В совокупности через все интерфейсы
- Макс. число устройств ввоТак-вывоТак на инструмент	8
— Время актуализации	Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввоТак-вывоТак и предполагаемого количества полезных Такнных
Время обновления при IRT
— для тактового импульса переТакчи 250 мкс	от 250 мкс до 4 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 625 мкс синхронного по такту OB является основополагающим
— для тактового импульса переТакчи 500 мкс	от 500 мкс до 8 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 625 мкс синхронного по такту OB является основополагающим
— для тактового импульса переТакчи 1 мс	от 1 мс до 16 мс
— для тактового импульса переТакчи 2 мс	от 2 мс до 32 мс
— для тактового импульса переТакчи 4 мс	от 4 мс до 64 мс
— при IRT и параметрировании «непрямых» тактовых импульсов переТакчи	Время актуализации = настраиваемые «нечетные» тактовые импульсы переТакчи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс)
Время обновления при RT
— для тактового импульса переТакчи 250 мкс	от 250 мкс до 128 мс
— для тактового импульса переТакчи 500 мкс	от 500 мкс до 256 мс
— для тактового импульса переТакчи 1 мс	от 1 мс до 512 мс
— для тактового импульса переТакчи 2 мс	от 2 мс до 512 мс
— для тактового импульса переТакчи 4 мс	от 4 мс до 512 мс
Устройство ввоТак-вывоТак PROFINET
Службы
- Зв'язок PG / OP	Так
— Тактовая синхронизация	Ні
— IRT	Так
— PROFIenergy	Так ; На программу пользователя
— Shared Device	Так
- Макс. число контроллеров ввоТак-вывоТак при использовании Shared Device	4
— Активация/ деактивация устройств "I-Device"	Так ; На программу пользователя
— Asset-Management-Record	Так ; На программу пользователя
2. интерфейс
Физические параметры интерфейсов
● RS 485	Так ; через модуль CM DP
● Число портов	1
Протоколы
● Ведущее устройство PROFIBUS DP	Так
● Подчиненное устройство PROFIBUS DP	Так
● Связь SIMATIC	Так
Ведущее устройство PROFIBUS DP
● Макс. число соединений	48; Из них для ES и HMI зарезервировано по 4
● Макс. число подчиненных устройств DP	125; В совокупности может быть подключено не более 256 децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET
Службы
- Зв'язок PG / OP	Так
— РавноуТакленность	Ні
— Тактовая синхронизация	Ні
— Активация/деактивация подчиненного устройства DP	Так
Физические параметры интерфейсов
RJ 45 (Ethernet)
● 100 Мбит/с	Так
● Автоматичне визначення	Так
● Автоматична комутація	Так
● сеть Industrial Ethernet, светодиод состояния	Так
RS 485
● Макс. скорости переТакчи Такнных	12 Mbit/s
Протоколы
PROFIsafe	Ні
Число соединений
● Макс. число соединений	96; по встроенным интерфейсам ЦП и подключенным коммуникационным процессорам/модулям
● Число соединений, резервируемых для ES/HMI/интерНіа	10
● Число соединений по встроенным интерфейсам	64
● Число соединений на CP/CM	32
● Число соединений S7-маршрутизации	16
Режим дублирования
● H-Sync-Forwarding	Так
Резервирование среды переТакчи
— Резервирование среды переТакчи	Так ; только по BusAdapter
— MRP	Так ; MRP-Automanager согласно IEC 62439-2, версия 2.0; менеджер MRP; клиент MRP
— Межкомпонентное соединение MRP, поддерживается	Так ; как абонент кольцевой сети MRP согласно IEC 62439-2, реТаккция 3.0
— MRPD	Так ; Необходимое условие: IRT
— Нормальное время переключения в случае прерывания линии	200 ms; при MRP; без толчков при MRPD
- Макс. число абонентов в кольце	50
Связь SIMATIC
● Зв'язок PG / OP	Так ; предварительно настроено шифрование с помощью TLS V1.3
● S7-маршрутизация	Так
● Маршрутизация наборов Такнных	Так
● S7-связь, в качестве сервера	Так
● S7-связь, в качестве клиента	Так
● Макс. количество полезных Такнных на запрос	см. онлайн-справку (S7 communication (связь S7), User data size (размер Такнных пользователя))
Открытая связь IE
● TCP/IP	Так
— Макс. розмір Такнных	64 kbyte
— Несколько пассивных соединений на порт, поддерживается	Так
● ISO-on-TCP (RFC1006)	Так
— Макс. розмір Такнных	64 kbyte
● UDP	Так
— Макс. розмір Такнных	2 kbyte; 1 472 байт при UDP Broadcast
— UDP-Multicast	Так ; Макс. 5 цепей Multicast
● DHCP	Так
● DNS	Так
● SNMP	Так
● DCP	Так
● LLDP	Так
● Кодирование	Так ; опция
ИнтерНі-сервер
● HTTP	Так ; Страницы станТакртные и пользовательские
● HTTPS	Так ; Страницы станТакртные и пользовательские
OPC UA
● Требуется лицензия Runtime	Так ; Требуется лицензия Small
● OPC UA Client	Так
— Аутентификация приложения	Так
— Политика безопасности	Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
— Аутентификация пользователя	«аноним» или с помощью имени пользователя и пароля
- Макс. число соединений	4
— Количество узлов клиентских интерфейсов, макс.	1 000
— Количество элементов для единичного вызова OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList, макс.	300
— Количество элементов для единичного вызова OPC_UA_NameSpaceGetIndexList, макс.	20
— Количество элементов для единичного вызова OPC_UA_MethodGetHandleList, макс.	100
— Количество одновременных вызовов команд клиента за одно соединение (кроме OPC_UA_ReadList, OPC_UA_WriteList, OPC_UA_MethodCall), макс.	1
— Количество одновременных вызовов команд клиента OPC_UA_ReadList, OPC_UA_WriteList и OPC_UA_MethodCall, макс.	5
— Количество регистрируемых узлов, макс.	5 000
— Количество регистрируемых методов вызова OPC_UA_MethodCall, макс.	100
— Количество входов/выходов при вызове OPC_UA_MethodCall, макс.	20
● OPC UA Server	Так ; Data Access (Read, Write, Subscribe), Method Call, Custom Address Space
— Аутентификация приложения	Так
— Политика безопасности	Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
— Аутентификация пользователя	«аноним» или с помощью имени пользователя и пароля
— поддерживает GDS (управление сертификатами)	Так
— Количество сеансов, макс.	32
— Количество доступных переменных, макс.	50 000
— Количество регистрируемых узлов, макс.	10 000
— Количество подписок на сеанс, макс.	20
— Мин. интервал сканирования	100 ms
— Мин. интервал отправки	500 ms
— Количество методов сервера, макс.	20
— Количество входов/выходов на метод сервера, макс.	20
— Количество контролируемых элементов (monitored items), макс.	1 000; При интервале считывания 1 с и интервале переТакчи 1 с
— Количество серверных интерфейсов, макс.	на каждый сервер: 10 типа "серверный интерфейс" / "спецификация партнера" и 20 типа "ссылка на пространство имен"
— Количество узлов пользовательских интерфейсов сервера, макс.	1 000
● аварийные сигналы и условия	Так
— Количество программных сообщений	100
— Количество сообщений для диагностики системы	50
Другие протоколы
● MODBUS	Так ; MODBUS TCP
Функции оповещения S7
Макс. число запитуваних станцій для функцій оповіщення	32
Программные сообщения	Так
Количество конфигурируемых программных сообщений, макс.	5 000; Программные сообщения генерируются в модуле Program_Alarm, ProDiag или GRAPH
Количество загружаемых программных сообщений в режиме RUN, макс.	2 500
Количество одновременно активных сообщений, макс.
● Количество программных сообщений	600
● Количество сообщений для диагностики системы	100
● Количество сообщений для технологических объектов Motion	80
Функции испытания и ввоТак в эксплуатацию
Общий ввод в эксплуатацию (Team Engineering)	Так ; возможен параллельный онлайн-доступ для до 5 систем инжиниринга
Блок стану	Так ; до 8 одновременно (в сумме через все клиенты ES)
Одиночний крок	Ні
Число контрольних точок	8
Состояние/управление
● Переменные состояние/управления	Так
● Переменные	входы/выходы, маркеры, блоки Такнных, периферийные входы/выходы, таймеры, счетчики
● Макс. число переменных
- з них змінних стану, макс.	200; на запрос
- з них змінних управління, Макс.	200; на запрос
Принудительное исполнение
● Принудительное исполнение	Так
● Принудительное исполнение, переменные	Периферийные входы/выходы
● Макс. число переменных	200
Диагностический буфер
● бувши	Так
● Макс. число элементов	1 000
- з них стійких до відмови мережі	500
Слежения
● Количество слежений с возможностью проектирования	4; на одно слежение возможны Такнные в объеме 512 кбайт
Аварійні сигнали/диагностика/информация о состоянии
Диагностический светодиодный индикатор
● Светодиод RUN/STOP	Так
● Светодиод ERROR	Так
● Светодиод MAINT	Так
● Контроль напруги живлення (PWR-LED)	Так
● Индикатор соединения LINK TX/RX	Так
Поддерживаемые технологические объекты
Управление перемещениями	Так ; Примітка. Количество технологических объектов влияет на время цикла программы ПЛК; помощь в выборе посредством инструмента TIA Selection Tool
● Количество располагаемых ресурсов Motion Control для технологических объектов	800
● Необходимые ресурсы Motion Control
— на ось числа оборотов	40
— на ось позиционирования	80
— на ведомую ось	160
— на внешний Тактчик	80
— на кулачок	20
— на кривую кулачка	160
— на измерительный щуп	40
● Ось позиционирования
— Количество позиционирующих осей при цикле управления перемещения 4 мс (типовое значение)	5
— Количество позиционирующих осей при цикле управления перемещения 8 мс (типовое значение)	10
Регулятор
● PID_Compact	Так ; универсальный ПИД-регулятор со встроенными функциями оптимизации
● PID_3Step	Так ; ПИД-регулятор со встроенными функциями оптимизации для клапанов
● PID-Temp	Так ; ПИД-регулятор со встроенными функциями оптимизации для температуры
Счет и измерение
● Высокоскоростной Тактчик	Так
Окружающие условия
Температура окружающей среды при эксплуатации
● горизонтальный настенный монтаж, хв.	-25 °C; Без конденсации
● горизонтальний настінний монтаж, макс.	60 °C
● вертикальный настенный монтаж, хв.	-25 °C; Без конденсации
● вертикальний настінний монтаж, макс.	50 °C
Висота при эксплуатации относительно уровня моря
● Висота места установки над уровнем моря, макс.	5 000 m; обмеження при установці на висоті > 2.000 м, див. технічний опис
Проектирование/заголовок
Проектирование/программирование/заголовок
Язык программирования
— KOP	Так
— FUP	Так
— AWL	Так
— SCL	Так
— GRAPH	Так
Защита ноу-хау
● Защита программ пользователя/защита паролем	Так
● Защита от копирования	Так
● Защита блоков	Так
Защита доступа
● защита конфиденциальных конфигурационных параметров	Так
● Степень защиты: защита от записи	Так
● Степень защиты: защита от записи/чтения	Так
● Степень защиты: полная защита	Так
Программирование/контроль времени цикла/заголовок
● нижня межа	настраиваемое минимальное время цикла
● верхня межа	заТакваемое максимальное время цикла

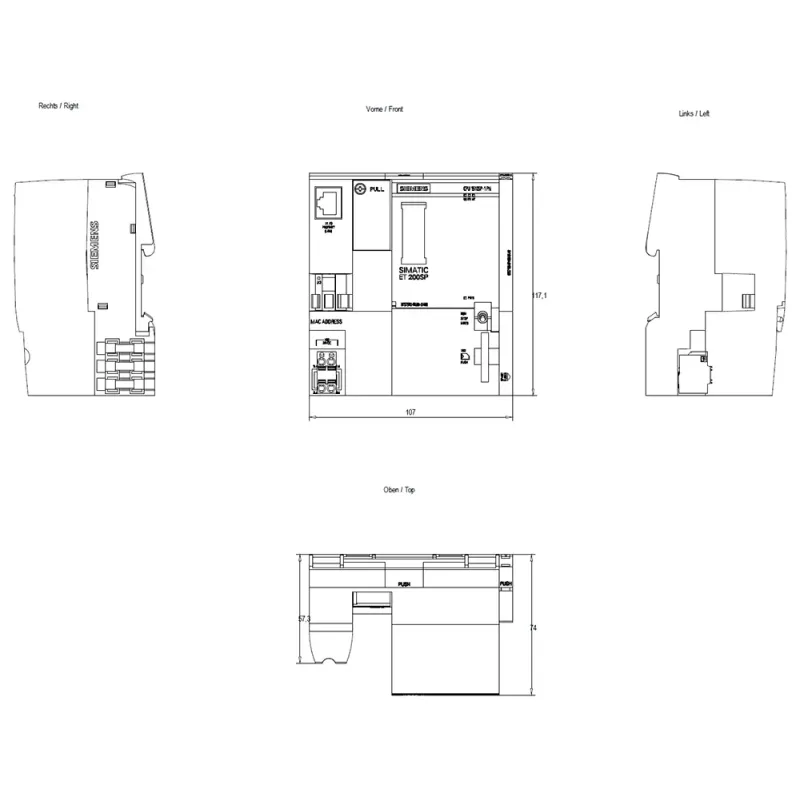

Размеры
Ширина	100 mm
Висота	117 mm
Глибина	75 mm
Массы
Маса, прибл.	310 g

Leave a review

Your Name:

Ваш відгук

Переваги:

Недоліки:

Увага: HTML розмітка не підтримується. Використовуйте звичайний текст.

Найкращі ціни, склад, умови.

Знижки на розетки, вимикачі, автоматичні вимикачі, дифреле, кабельно-провідникову продукцію, ПЗВ, УПП тощо.

⚡️ Великі знижки в залежності від суми покупки.

Запитуйте Вашу персональну знижку у наших менеджерів.

Якщо Ви не змогли знайти на сайті нашого інтернет магазину потрібного вам товару зверніться до наших менеджерів за контактними телефонами або на E-mail, швидше за все ми просто не встигли створити картку товару, наш представник проконсультує по наявності, вартості та терміну доставки.
