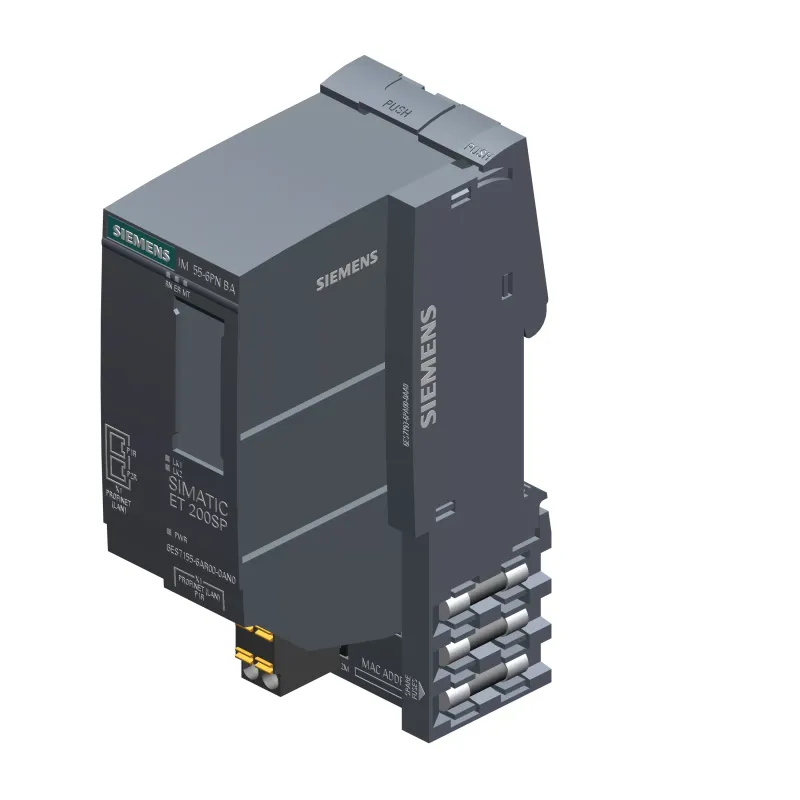

SIMATIC ET 200SP, інтерфейсний модуль IM155-6PN BASIC для мережі PROFINET, макс. 12 периферійних модуля, 2 вбудованих роз\'єми RJ45, в комплекті серверний модуль
Популярний
Наявність:
На складі в м. Києві
0
Код товару: 75782
Артикул: 6ES7155-6AR00-0AN0
Виробник: Siemens
16 016.33
Знайшли дешевше?
Загальні характеристики
I²t -
0.09A²·s
Аварийные сигналы -
Так
Версия микропрограммного обеспечения PROFINET, версия не ниже GS -
V2.3/-
| SIMATIC ET 200SP, PROFINET interface module IM 155-6PN Basic, Max. 12 I/O modules, 2x integrated RJ45 sockets incl. server module | |
| Общая информация | |
| Позначення типу продукту | IM 155-6 PN BA |
| Функциональный станТакрт HW | не нижче FS04 |
| Версія мікропрограмного забезпечення | |
| ● Можливе оновлення мікропрограмного забезпечення | Так |
| Функция продукта | |
| ● Дані для ідентифікації та техобслуговування | Так ; I&M0 - I&M3 |
| ● Замена модуля во время работы (горячая замена) | Так ; Одноразовая горячая замена |
| ● Режим тактової синхронізації | Ні |
| Инженерное обеспечение с помощью | |
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среТак, версия не ниже | V13 SP1 |
| ● STEP 7 проектируемая/интегрированная среТак, версия не ниже | не нижче версії 5.5 SP4 |
| ● PROFINET, версія не нижче GSD / GSD-Revision | V2.3/- |
| Управление конфигурацией | |
| Посредством набора Такнных | Так |
| Напруга питания | |
| Номінальне значення (пост. струм) | 24 V |
| Допустимий діапазон, нижня межа (пост. струм) | 19,2 V |
| Допустимий діапазон, верхня межа (пост. струм) | 28,8 V |
| Захист від переплутування полярності | Так |
| Перемыкание при отказе сетевого питания и отключении напряжения | |
| ● Час перемикання при відмові мережевого живлення і відключенні напруги | 5 ms |
| Входуной ток | |
| Макс. споживання струму | 300 mA |
| I²t | 0,09 A²·s |
| Рассеиваемая мощность | |
| Нормальна розсіювана потужність | 1,8 W |
| Адресная область | |
| Адресное пространство на модуль | |
| ● Макс. адресний простір на модуль | 32 byte; на вхід / вихід |
| Адресное пространство на одну станцию | |
| ● Макс. адресное пространство на станцию | 32 byte; на вхід / вихід |
| Конфигурация аппаратного обеспечения | |
| Монтажные стойки | |
| ● число подключаемых модулей ET 200SP, макс. | 12 |
| ● число подключаемых модулей ET 200AL, макс. | 0 |
| Интерфейсы | |
| Число роз'ємів PROFINET | 1; 2 порти (перемикач) |
| 1. интерфейс | |
| Физические параметры интерфейсов | |
| ● RJ 45 (Ethernet) | Так ; 2 встроенных порта RJ45 |
| ● Число портов | 2 |
| ● убудований коммутатор | Так |
| ● BusAdapter (PROFINET) | Ні |
| Протоколы | |
| ● Устройство ввоТак-вывоТак PROFINET | Так |
| ● Открытая связь IE | Так |
| ● Резервирование среды переТакчи | Так ; PROFINET MRP |
| Физические параметры интерфейсов | |
| RJ 45 (Ethernet) | |
| ● Способ переТакчи | PROFINET з дуплексним зв'язком 100 Мбіт / с (100BASE-TX) |
| ● 10 Мбит/с | Ні |
| ● 100 Мбит/с | Так ; PROFINET з дуплексним зв'язком 100 Мбіт / с (100BASE-TX) |
| ● Автоматичне визначення | Так |
| ● Автоматична комутація | Так |
| Протоколы | |
| Устройство ввоТак-вывоТак PROFINET | |
| Службы | |
| — IRT | Ні |
| — PROFIenergy | Ні |
| - Пуск згідно з пріоритетом | Ні |
| — Shared Device | Ні |
| Режим дублирования | |
| ● Загальне резервування PROFINET (S2) | Ні |
| Резервирование среды переТакчи | |
| — MRP | Так |
| — MRPD | Ні |
| Открытая связь IE | |
| ● TCP/IP | Так |
| ● SNMP | Так |
| ● LLDP | Так |
| Тактовая синхронизация | |
| РавноуТакленность | Ні |
| Аварійні сигнали/диагностика/информация о состоянии | |
| Індикація стану | Так |
| Аварійні сигнали | Так |
| Діагностична функція | Так |
| Диагностический светодиодный индикатор | |
| ● Светодиод RUN | Так ; зеленые светодиоды |
| ● Светодиод ERROR | Так ; красный светодиод |
| ● Светодиод MAINT | Так ; желтые светодиоды |
| ● Контроль напруги живлення (PWR-LED) | Так ; зеленый светодиод питания (PWR) |
| ● Индикатор соединения LINK TX/RX | Так ; 2 x зеленых светодиодных индикаторов соединения на BusAdapter |
| Гальванічна розв'язка | |
| Між шиною на задній стінці і блоком електроніки | Ні |
| Між PROFINET та іншими контурами струму | Так |
| Між джерелом живлення та іншими контурами струму | Ні |
| СтанТакрты, допуски, сертификаты | |
| Клас навантаження мережі | 2 |
| Окружающие условия | |
| Температура окружающей среды при эксплуатации | |
| ● горизонтальный настенный монтаж, хв. | -30 °C |
| ● горизонтальний настінний монтаж, макс. | 60 °C |
| ● вертикальный настенный монтаж, хв. | -30 °C |
| ● вертикальний настінний монтаж, макс. | 50 °C |
| Висота при эксплуатации относительно уровня моря | |
| ● Висота места установки над уровнем моря, макс. | 5 000 m; обмеження при установці на висоті > 2.000 м, див. технічний опис |
| Технология подключения/заголовок | |
| ET-соединение | |
| ● посредством BU-/BA-Send | Ні |

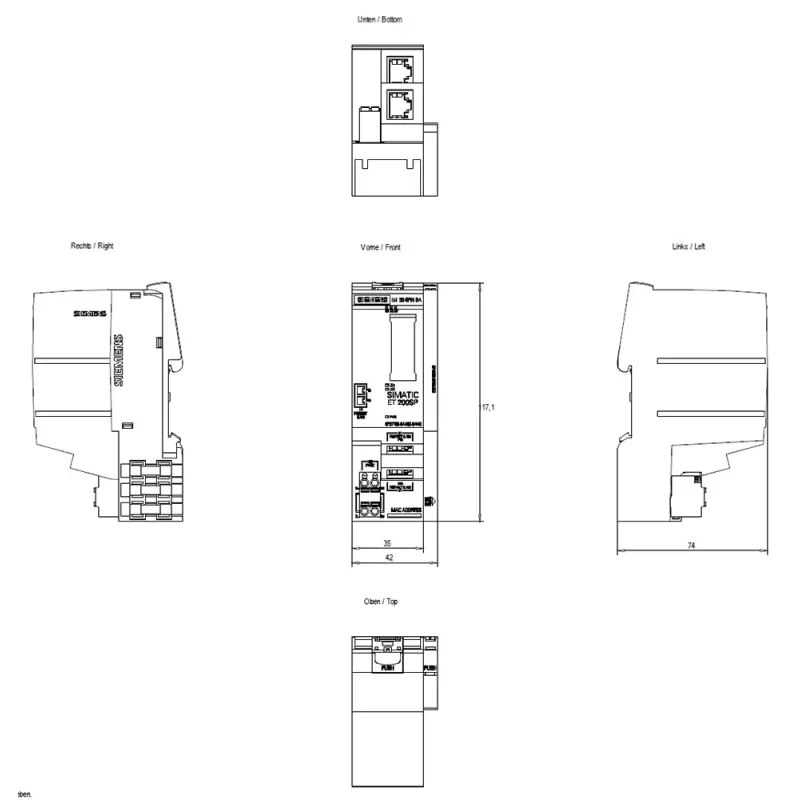

| Размеры | |
| Ширина | 35 mm |
| Висота | 117 mm |
| Глибина | 74 mm |
| Массы | |
| Маса, прибл. | 125 g |
Загальні характеристики
I²t
0.09A²·s
Аварийные сигналы
Так
Версия микропрограммного обеспечения PROFINET, версия не ниже GS
V2.3/-
Версия микропрограммного обеспечения STEP 7 TIA-Portal, проектир
V13 SP1
Версия микропрограммного обеспечения STEP 7 проектируемая/интегр
не нижче версії 5.5 SP4
Версия микропрограммного обеспечения возможно обновление микропр
Так
Версия микропрограммного обеспечения время перемыкания при отказ
5ms
Версия микропрограммного обеспечения данные для идентификации и
Так ; I&M0 - I&M3
Версия микропрограммного обеспечения замена модуля во время рабо
Так ; Одноразовая горячая замена
Версия микропрограммного обеспечения макс. адресное пространство
32 byte; на вхід / вихід
Версия микропрограммного обеспечения режим тактовой синхронизаци
Ні
Версия микропрограммного обеспечения число подключаемых модулей
12
Диагностическая функция
Так
Допустимый диапазон, верхний предел (пост. ток)
28.8V
Допустимый диапазон, нижний предел (пост. ток)
19.2V
Защита от перепутывания полярности
Так
Индикация состояния
Так
Класс нагрузки сети
2
Макс. потребление тока
300mA
Масса, прибл.
125g
Между PROFINET и другими контурами тока
Так
Между источником питания и другими контурами тока
Ні
Между шиной на задней стенке и блоком электроники
Ні
Номинальное значение (пост. ток) для повышения мощности
24V
Нормальная рассеиваемая мощность
1.8W
Обозначение типа продукта
IM 155-6 PN BA
Посредством набора данных
Так
Равноудаленность
Ні
Функциональный стандарт HW
не нижче FS04
Число разъемов PROFINET
1; 2 порти (перемикач)
— IRT
Ні
— MRP
Так
— MRPD
Ні
— PROFIenergy
Ні
— Shared Device
Ні
— пуск согласно приоритету
Ні
● число подключаемых модулей ET 200AL, макс. 10 мбит/с
Ні
● число подключаемых модулей ET 200AL, макс. 100 мбит/с
Так ; PROFINET з дуплексним зв'язком 100 Мбіт / с (100BASE-TX)
● число подключаемых модулей ET 200AL, макс. BusAdapter (PROFINE
Ні
● число подключаемых модулей ET 200AL, макс. LLDP
Так
● число подключаемых модулей ET 200AL, макс. RJ 45 (Ethernet)
Так ; 2 встроенных порта RJ45
● число подключаемых модулей ET 200AL, макс. SNMP
Так
● число подключаемых модулей ET 200AL, макс. TCP/IP
Так
● число подключаемых модулей ET 200AL, макс. автоматическая комм
Так
● число подключаемых модулей ET 200AL, макс. автоматическое опре
Так
● число подключаемых модулей ET 200AL, макс. вертикальный настен
-30°C, 50°C
● число подключаемых модулей ET 200AL, макс. встроенный коммутат
Так
● число подключаемых модулей ET 200AL, макс. высота места устано
5 000 m; обмеження при установці на висоті > 2.000 м, див. технічний опис
● число подключаемых модулей ET 200AL, макс. горизонтальный наст
-30°C, 60°C
● число подключаемых модулей ET 200AL, макс. индикатор соединени
Так ; 2 x зеленых светодиодных индикаторов соединения на BusAdapter
● число подключаемых модулей ET 200AL, макс. контроль напряжения
Так ; зеленый светодиод питания (PWR)
● число подключаемых модулей ET 200AL, макс. общее резервировани
Ні
● число подключаемых модулей ET 200AL, макс. открытая связь IE
Так
● число подключаемых модулей ET 200AL, макс. посредством BU-/BA-
Ні
● число подключаемых модулей ET 200AL, макс. резервирование сред
Так ; PROFINET MRP
● число подключаемых модулей ET 200AL, макс. светодиод ERROR
Так ; красный светодиод
● число подключаемых модулей ET 200AL, макс. светодиод MAINT
Так ; желтые светодиоды
● число подключаемых модулей ET 200AL, макс. светодиод RUN
Так ; зеленые светодиоды
● число подключаемых модулей ET 200AL, макс. способ передачи
PROFINET з дуплексним зв'язком 100 Мбіт / с (100BASE-TX)
● число подключаемых модулей ET 200AL, макс. устройство ввода-вы
Так
● число подключаемых модулей ET 200AL, макс. число портов
2
Висота
117mm
Глибина, мм
74mm
Ширина, мм
35mm
