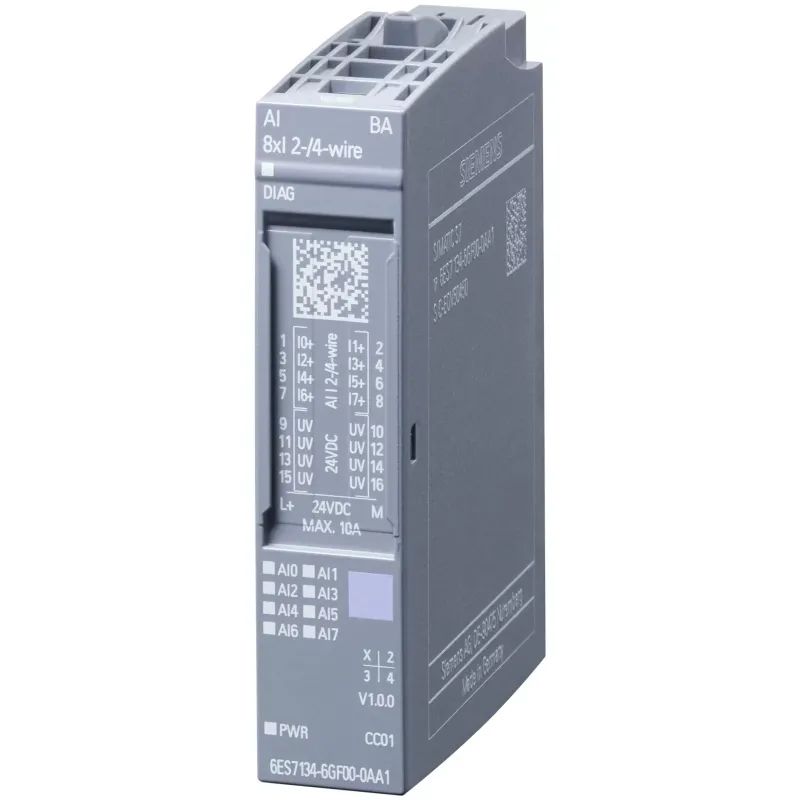

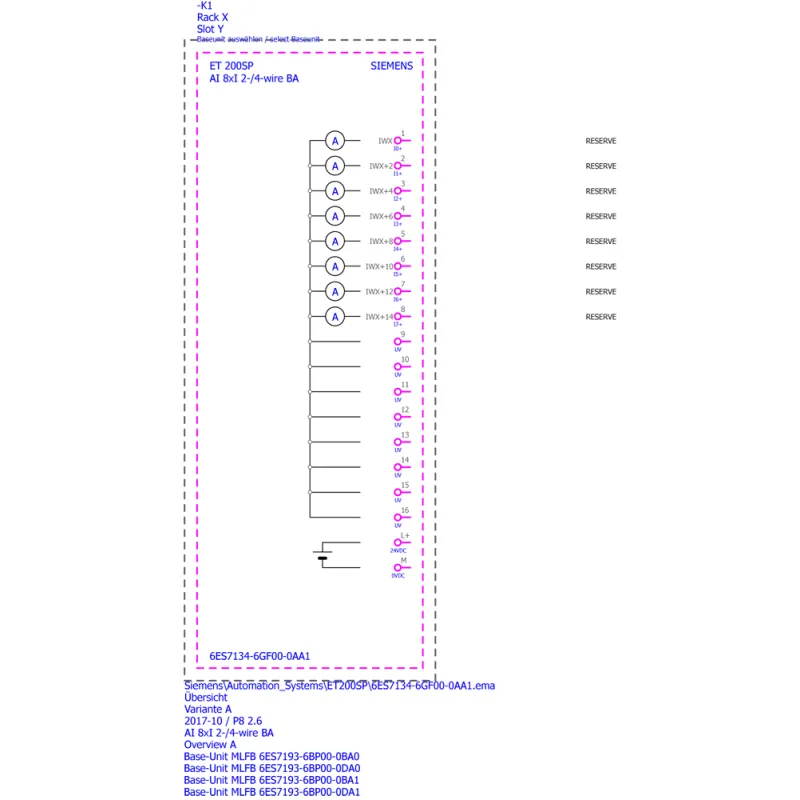

SIMATIC ET 200SP, модуль аналогового введення, AI 8XI 2-/4-WIRE BASIC, для установки на базовий блок A0, A1, колірний код CC01, діагностика модуля, 16 біт

Популярний

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75768

Артикул: 6ES7134-6GF00-0AA1

Виробник: Siemens

12 439.29

Знайшли дешевше?

Загальні характеристики

Автоматическое кодирование - Так

Версия микропрограммного обеспечения 1-проводное подключение - Bu-тип A0, A1

Версия микропрограммного обеспечения 2-проводное подключение - Bu-тип A0, A1

Всі характеристики

	SIMATIC ET 200SP, Analog input module, AI 8XI 2-/4-wire Basic, suitable for BU type A0, A1, Color code CC01, Module diagnostics, 16 bit
Общая информация
Позначення типу продукту	AI 8xI 2-/4-жильний BA
Функциональный станТакрт HW	не нижче FS04
Версія мікропрограмного забезпечення
● Можливе оновлення мікропрограмного забезпечення	Так
Застосовувані системні блоки	Bu-тип A0, A1
Колірний код на табличці кольорового маркування в залежності від модуля	CC01
Функция продукта
● Дані для ідентифікації та техобслуговування	Так ; I&M0 - I&M3
● Режим тактової синхронізації	Ні
● Масштабируемый диапазон измерений	Ні
Инженерное обеспечение с помощью
● STEP 7 TIA-Portal, проектируемая/интегрированная среТак, версия не ниже	V13 SP1
● STEP 7 проектируемая/интегрированная среТак, версия не ниже	V5.5 SP3/-
● PROFIBUS, версія не нижче GSD / GSD-Revision	по одному файлу GSD починаючи з ревізії 3 і 5
● PROFINET, версія не нижче GSD / GSD-Revision	Gsdml, версія V2.3
Режим работы
● Вибірка з запасом по частоті дискретизації	Ні
● MSI	Ні
Конфигурация CiR в режиме RUN
Зміна параметрів в режимі RUN можливо	Так
Калібрування в режимі run можлива	Ні
Напруга питания
Номінальне значення (пост. струм)	24 V
Допустимий діапазон, нижня межа (пост. струм)	19,2 V
Допустимий діапазон, верхня межа (пост. струм)	28,8 V
Захист від переплутування полярності	Так
Входуной ток
Макс. споживання струму	25 mA; без питания Тактчиков
Питание Тактчика
Питание Тактчика 24 В
● 24 В	Так
● Захист від короткого замикання	Так
● Макс. выходной ток	0,7 A; Суммарный ток всех Тактчиков/каналов
Рассеиваемая мощность
Нормальна розсіювана потужність	0,7 W; без напряжения питания Тактчика
Адресная область
Адресное пространство на модуль
● Макс. адресний простір на модуль	16 byte
Конфигурация аппаратного обеспечения
Автоматичне кодування	Так
● механічний кодуючий елемент	Так
● Тип механічного кодуючого елемента	Тип A
Выбор BaseUnit для вариантов подключения
● 1-дротове підключення	Bu-тип A0, A1
● 2-дротове підключення	Bu-тип A0, A1
● 4-дротове підключення	Bu типу A0, A1 + модуль розподілу потенціалів
Аналоговые вводы
Число аналогових входів	8; асиметричне
● при измерении тока	8
Макс. допустимый входной ток для токового вхоТак (предел разрушения)	50 mA
Хв. час циклу (всі канали)	1 ms; на канал
Диапазоны входных параметров (номинальные значения), ток
● від 0 до 20 мА	Так
— Опору на входе (від 0 до 20 мА)	100 Ω; 15 біт
● від -20 мА до +20 мА	Так
— Входуное сопротивление (від -20 мА до +20 мА)	100 Ω; 16 біт, включаючи знак
● від 4 мА до 20 мА	Так
— Входуное сопротивление (від 4 мА до 20 мА)	100 Ω; 15 біт
Длина провоТак
● екрановані, макс.	200 m
Формирование аналоговой величины для входов
Время интегрирования и преобразования/разрешение на канал
● Макс. дозвіл з діапазоном перевантаження (біт зі знаком)	16 bit
● Настроюється час інтегрування	Так
● ПоТаквление напряжения помех для частоты помех f1 в Гц	16,67/50/60/4 800 (16,67/50/60)
● Час перетворення (на канал)	180 / 60 / 50 / 0,625 (67,5 / 22,5 / 18,75) мс
Выравнивание результатов измерений
● Количество ступеней сглаживания	4; Ні; 4-/8-/16-кр.
● параметрируемое	Так
Датчики
Соединение сигнального Тактчика
● для вимірювання напруги	Ні
● для вимірювання напруги в якості 2-проводового вимірювального перетворювача	Так
- Макс. Повний опір навантаження 2-проводового вимірювального перетворювача	650 Ω
● для вимірювання напруги в качестве 4-проводного измерительного преобразователя	Так
Погрешности/точность
Похибка нелінійності (щодо діапазону вхідних параметрів) (+/ -)	0,01 %
Похибка температури (щодо діапазону вхідних параметрів) (+/ -)	0,005 %/K
Перекрестные модуляции между вхоТакми, хв.	50 dB
Повторюваність у сталому стані при 25 °C (щодо діапазону вхідних параметрів), (+/ -)	0,05 %
Эксплуатационный предел погрешности во всем диапазоне температуры
● Струм относительно диапазона входных параметров, (+/-)	0,5 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
● Струм относительно диапазона входных параметров, (+/-)	0,3 %
ПоТаквление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
● Мин. помехи нормального виТак (пиковое значение помех < номинального значения диапазона входных значений)	70 dB; при тимчасові перетворення 67,5/22,5/18,75 мс 40 дБ
Аварійні сигнали/диагностика/информация о состоянии
Діагностична функція	Так
Аварійні сигнали
● Діагностичний сигнал	Так
● Сигнал граничного значення	Ні
Диагностика
● Контроль напруги живлення	Так
● Обрыв провоТак	Так ; при 4 - 20 мА
● Коротке замикання	Так ; Патание Тактчика на массу, по модулям
● Сумарна помилка	Так
● Переповнення / незаповнення	Так
Диагностический светодиодный индикатор
● Контроль напруги живлення (PWR-LED)	Так ; зеленые светодиоды
● Індикатор стану каналу	Так ; зеленые светодиоды
● для діагностики каналу	Ні
● для діагностики модуля	Так ; зеленые/красные светодиоды диагностики (DIAG)
Гальванічна розв'язка
Гальванічна розв'язка каналов
● між каналами	Ні
● між каналами і шиною на задній стінці	Так
● між каналами и напряжением питания блока электроники	Ні
Изоляция
Ізоляція, випробувана за допомогою	707 В пост. струма (типовое испытание)
Окружающие условия
Температура окружающей среды при эксплуатации
● горизонтальный настенный монтаж, хв.	-30 °C; < 0 °C, починаючи з FS04
● горизонтальний настінний монтаж, макс.	60 °C
● вертикальный настенный монтаж, хв.	-30 °C; < 0 °C, починаючи з FS04
● вертикальний настінний монтаж, макс.	50 °C
Висота при эксплуатации относительно уровня моря
● Висота места установки над уровнем моря, макс.	5 000 m; обмеження при установці на висоті > 2.000 м, див. технічний опис
Размеры
Ширина	15 mm
Висота	73 mm
Глибина	58 mm
Массы
Маса, прибл.	31 g

Загальні характеристики

Автоматическое кодирование Так

Версия микропрограммного обеспечения 1-проводное подключение Bu-тип A0, A1

Версия микропрограммного обеспечения 2-проводное подключение Bu-тип A0, A1

Версия микропрограммного обеспечения 24 в Так

Версия микропрограммного обеспечения 4-проводное подключение Bu типу A0, A1 + модуль розподілу потенціалів

Версия микропрограммного обеспечения MSI Ні

Версия микропрограммного обеспечения PROFIBUS, версия не ниже GS по одному файлу GSD починаючи з ревізії 3 і 5

Версия микропрограммного обеспечения PROFINET, версия не ниже GS Gsdml, версія V2.3

Версия микропрограммного обеспечения STEP 7 TIA-Portal, проектир V13 SP1

Версия микропрограммного обеспечения STEP 7 проектируемая/интегр V5.5 SP3/-

Версия микропрограммного обеспечения вертикальный настенный монт -30°C; < 0 °C, починаючи з FS04, 50°C

Версия микропрограммного обеспечения возможно обновление микропр Так

Версия микропрограммного обеспечения время преобразования (на ка 180 / 60 / 50 / 0.625 (67.5 / 22.5 / 18.75) мс

Версия микропрограммного обеспечения выборка с запасом по частот Ні

Версия микропрограммного обеспечения высота места установки над 5 000 m; обмеження при установці на висоті > 2.000 м, див. технічний опис

Версия микропрограммного обеспечения горизонтальный настенный мо -30°C; < 0 °C, починаючи з FS04, 60°C

Версия микропрограммного обеспечения данные для идентификации и Так ; I&M0 - I&M3

Версия микропрограммного обеспечения диагностический сигнал Так

Версия микропрограммного обеспечения для диагностики канала Ні

Версия микропрограммного обеспечения для диагностики модуля Так ; зеленые/красные светодиоды диагностики (DIAG)

Версия микропрограммного обеспечения для измерения напряжения в Ні, Так, Так

Версия микропрограммного обеспечения защита от короткого замыкан Так

Версия микропрограммного обеспечения индикатор состояния канала Так ; зеленые светодиоды

Версия микропрограммного обеспечения количество ступеней сглажив 4; Ні; 4-/8-/16-кр.

Версия микропрограммного обеспечения контроль напряжения питания Так, Так ; зеленые светодиоды

Версия микропрограммного обеспечения короткое замыкание Так ; Патание Тактчика на массу, по модулям

Версия микропрограммного обеспечения макс. адресное пространство 16byte

Версия микропрограммного обеспечения макс. выходной ток 0.7A; Суммарный ток всех Тактчиков/каналов

Версия микропрограммного обеспечения макс. разрешение с диапазон 16bit

Версия микропрограммного обеспечения масштабируемый диапазон изм Ні

Версия микропрограммного обеспечения между каналами и напряжение Ні

Версия микропрограммного обеспечения между каналами и шиной на з Так

Версия микропрограммного обеспечения механический кодирующий эле Так

Версия микропрограммного обеспечения мин. помехи нормального вид 70 dB; при тимчасові перетворення 67.5/22.5/18.75 мс 40 дБ

Версия микропрограммного обеспечения настраиваемое время интегри Так

Версия микропрограммного обеспечения обрыв провода Так ; при 4 - 20 мА

Версия микропрограммного обеспечения от -20 ма до +20 ма Так

Версия микропрограммного обеспечения от 0 до 20 ма Так

Версия микропрограммного обеспечения от 4 ма до 20 мA Так

Версия микропрограммного обеспечения параметрируемое Так

Версия микропрограммного обеспечения переполнение/незаполнение Так

Версия микропрограммного обеспечения подавление напряжения помех 16.67/50/60/4 800 (16.67/50/60)

Версия микропрограммного обеспечения при измерении тока 8

Версия микропрограммного обеспечения режим тактовой синхронизаци Ні

Версия микропрограммного обеспечения сигнал предельного значения Ні

Версия микропрограммного обеспечения суммарная ошибка Так

Версия микропрограммного обеспечения тип механического кодирующе Тип A

Версия микропрограммного обеспечения ток относительно диапазона 0.5%, 0.3%

Версия микропрограммного обеспечения экранированные, макс. 200m

Диагностическая функция Так

Допустимый диапазон, верхний предел (пост. ток) 28.8V

Допустимый диапазон, нижний предел (пост. ток) 19.2V

Защита от перепутывания полярности Так

Изменение параметров в режиме RUN возможно Так

Изоляция, испытанная посредством 707 В пост. струма (типовое испытание)

Калибровка в режиме RUN возможна Ні

Макс. допустимый входной ток для токового входа (предел разрушен 50mA

Макс. потребление тока 25mA; без питания Тактчиков

Масса, прибл. 31g

Мин. время цикла (все каналы) 1 ms; на канал

Номинальное значение (пост. ток) для повышения мощности 24V

Нормальная рассеиваемая мощность 0.7W; без напряжения питания Тактчика

Обозначение типа продукта AI 8xI 2-/4-жильний BA

Перекрестные модуляции между входами, мин. 50dB

Повторяемость в установившемся состоянии при 25 °C (относительно 0.05%

Погрешность нелинейности (относительно диапазона входных парамет 0.01%

Погрешность температуры (относительно диапазона входных параметр 0.005%/K

Применяемые системные блоки Bu-тип A0, A1

Функциональный стандарт HW не нижче FS04

Цветовой код на табличке цветовой маркировки в зависимости от мо CC01

Число аналоговых входов защита от загрязнения согласно EN 60664- 8; асиметричне

— входное сопротивление (от -20 ма до +20 ма) 100 Ω; 16 біт, включаючи знак

— входное сопротивление (от 4 ма до 20 мA) 100 Ω; 15 біт

— макс. полное сопротивление нагрузки 2-проводного измерительног 650Ω

— сопротивление на входе (от 0 до 20 ма) 100 Ω; 15 біт

Висота 73mm

Глибина, мм 58mm

Ширина, мм 15mm
