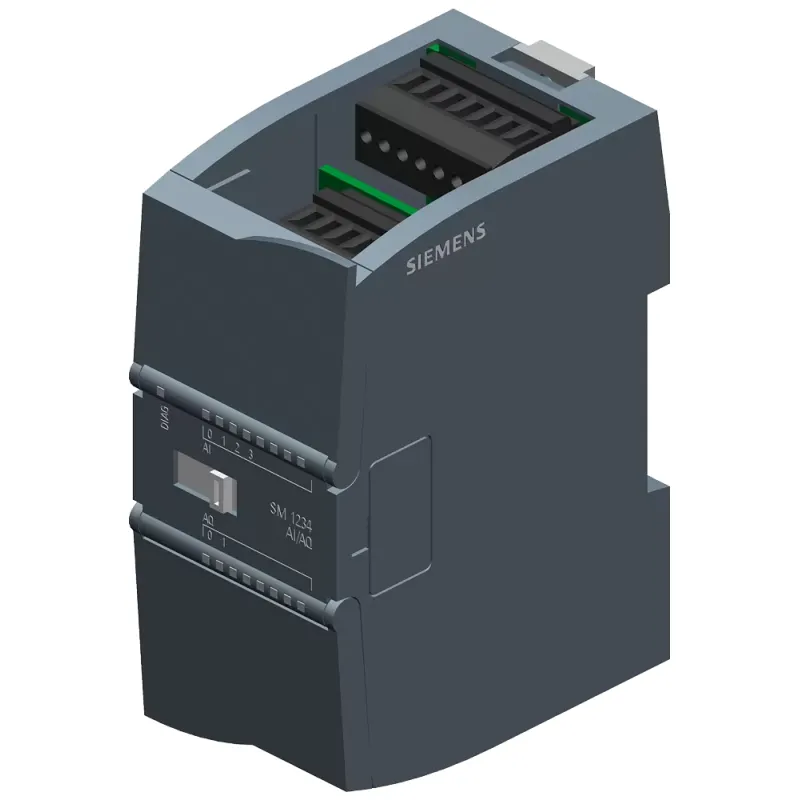

SIMATIC S7-1200, модуль аналогового вводу-виводу SM 1234, 4 AI / 2 AO, + / - 10в 14 біт, або 0-20 MA 13 біт

Популярний

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75845

Артикул: 6ES7234-4HE32-0XB0

Виробник: Siemens

18 569.39

Знайшли дешевше?

Загальні характеристики

Коротке замикання - Так

Ступінь захисту IP - IP20

Принцип вимірювання - Диференціальний

Всі характеристики

	SIMATIC S7-1200, analog I/O SM 1234, 4 AI/2 AO, +/-10 V, 14-bit resolution or 0 (4)-20mA, 13-bit resolution
Общая информация
Позначення типу продукту	SM 1234, AI 4 x 13 розряд./ AQ 2 x 14 розряд.
Напруга питания
Номінальне значення (пост. струм)	24 V
Входуной ток
Споживання струму, тип.	60 mA
З шини на задній стійці 5 В пост. струму, тип.	80 mA
Рассеиваемая мощность
Нормальна розсіювана потужність	2 W
Аналоговые вводы

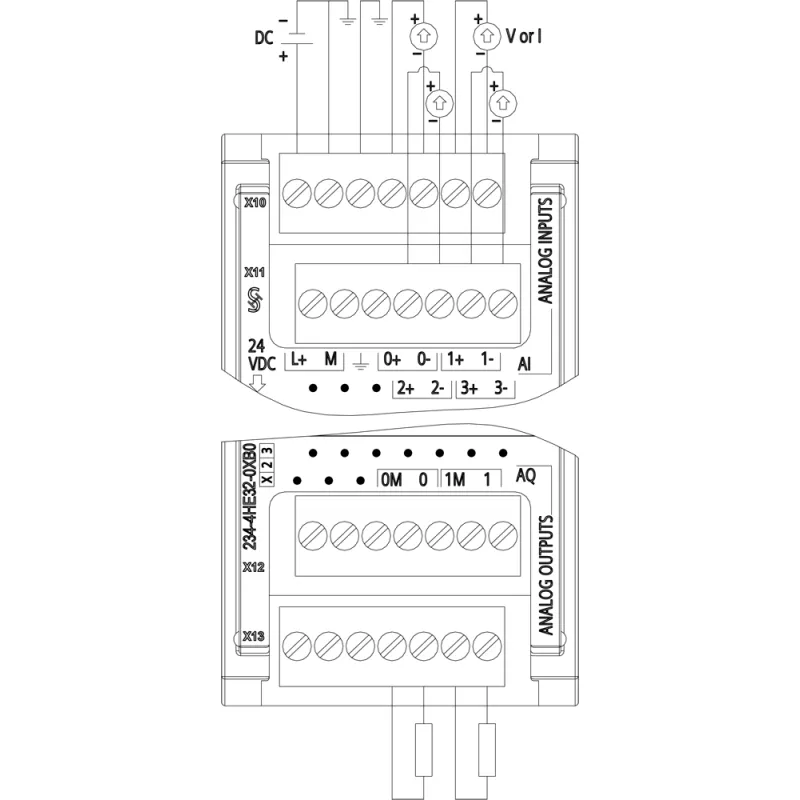

Число аналогових входів	4; Диференціальний входы тока или напряжения
Макс. допустимое входное напряжение для вхоТак напряжения (предел разрушения)	35 V
Макс. допустимый входной ток для токового вхоТак (предел разрушения)	40 mA
Макс. час циклу (всі канали)	625 µs
Входуные диапазоны
● Напруга	Так ; ±10 В, ±5 В, ±2,5 В
● Струм	Так ; от 4 до 20 мА, від 0 до 20 мА
● Термоелемент	Ні
● Резистивний термометр	Ні
● Опору	Ні
Входуные диапазоны (номинальные значения), напряжения
● від -10 до +10 В	Так
— Опору на входе (от -10 до 10 В)	≥9 МОм
● від -2,5 до +2,5 В	Так
— Опору на входе (от -2,5 до 2,5 В)	≥9 МОм
● від -5 до +5 В	Так
— Опору на входе (від -5 до +5 В)	≥9 МОм
Диапазоны входных параметров (номинальные значения), ток
● від 0 до 20 мА	Так
— Опору на входе (від 0 до 20 мА)	280 Ω
● від 4 мА до 20 мА	Так
Аналоговые выводы
Число аналогових виходів	2; Струм или напряжение
Диапазоны выходных параметров, напряжение
● від -10 до +10 В	Так
Диапазоны выходных параметров, ток
● від 0 до 20 мА	Так
● від 4 мА до 20 мА	Так
Опору нагрузки (в номинальном диапазоне выхоТак)
● при выходных напряжениях хв.	1 000 Ω
● при вихідних токах, макс.	600 Ω
Длина провоТак
● екрановані, макс.	100 м; екранована, вита пара
Формирование аналоговой величины для входов
Принцип вимірювання	Диференціальний
Время интегрирования и преобразования/разрешение на канал
● Макс. дозвіл з діапазоном перевантаження (біт зі знаком)	12 bit; + знак
● Настроюється час інтегрування	Так
● ПоТаквление напряжения помех для частоты помех f1 в Гц	40 дБ, пост. струм до 60 В для частоти перешкод 50/60 Гц
Выравнивание результатов измерений
● параметрируемое	Так
● Ступінь: без ступеня	Так
● Ступінь: слабка	Так
● Ступінь: Середня	Так
● Ступінь: сильна	Так
Формирование аналоговой величины для выходов
Время интегрирования и преобразования/разрешение на канал
● Макс. дозвіл з діапазоном перевантаження (біт зі знаком)	14 bit; Напруга: 14 бит, Струм: 13 бит
Погрешности/точность
Похибка температури (щодо діапазону вхідних параметрів) (+/ -)	Весь діапазон вимірювань від 25 °C ±0,1% , до 55 °C ±0,2 %
Похибка температури (щодо діапазону вихідних параметрів) (+/ -)	Весь діапазон вимірювань від 25 ℃ ±0,3 %, до 55 ℃ ±0,6 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
● Напруга относительно диапазона входных параметров, (+/-)	0,1 %
● Струм относительно диапазона входных параметров, (+/-)	0,1 %
● Напруга относительно диапазона выходных параметров, (+/-)	0,3 %
● Струм относительно диапазона выходных параметров, (+/-)	0,3 %
ПоТаквление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
● Макс. синфазна напруга	12 V
Аварійні сигнали/диагностика/информация о состоянии
Аварійні сигнали	Так
Діагностична функція	Так
Аварійні сигнали
● Діагностичний сигнал	Так
Диагностика
● Контроль напруги живлення	Так
● Обрыв провоТак	Так
● Коротке замикання	Так
Диагностический светодиодный индикатор
● для індикації стану входів	Так
● для індикації стану виходів	Так
● для обслуговування	Так
Гальванічна розв'язка
Гальванічна розв'язка аналоговых выводов
● між каналами и напряжением питания блока электроники	Ні
Степень защиты и класс защиты
Ступінь захисту IP	IP20
СтанТакрты, допуски, сертификаты
Маркування CE	Так
Допуск CSA	Так
Допуск UL	Так
CULus	Так
Допуск FM	Так
RCM (раніше C-TICK)	Так
Допуск КС	Так
Допуск для суднобудування	Так
Окружающие условия
Свободное падение
● Макс. Висота вільного падіння	0,3 m; п'ять разів, в упаковці до відправки
Температура окружающей среды при эксплуатации
● хв.	-20 °C
● макс.	60 °C
● горизонтальный настенный монтаж, хв.	-20 °C
● горизонтальний настінний монтаж, макс.	60 °C
● вертикальный настенный монтаж, хв.	-20 °C
● вертикальний настінний монтаж, макс.	50 °C
Температура окружающей среды при хранении/транспортировке
● хв.	-40 °C
● макс.	70 °C
Давление воздуха согласно IEC 60068-2-13
● Эксплуатация. хв.	795 hPa
● Експлуатація, макс.	1 080 hPa
● Хранение/транспортировка, хв.	660 hPa
● Зберігання / транспортування, макс.	1 080 hPa
Относительная влажность воздуха
● Експлуатація при 25 °C без конденсації, макс.	95 %
Концентрация вредных веществ
● SO2 при отн. вологість < 60% без конденсації	S02: < 0,5 імп / хв; H2S: < 0,1 імп / хв; відносна вологість < 60% без конденсації
Технология подключения/заголовок
Необхідний передній штекер	Да
Механические свойства/материалы
Матеріал корпусу (спереду)
● Пластиковый	Так

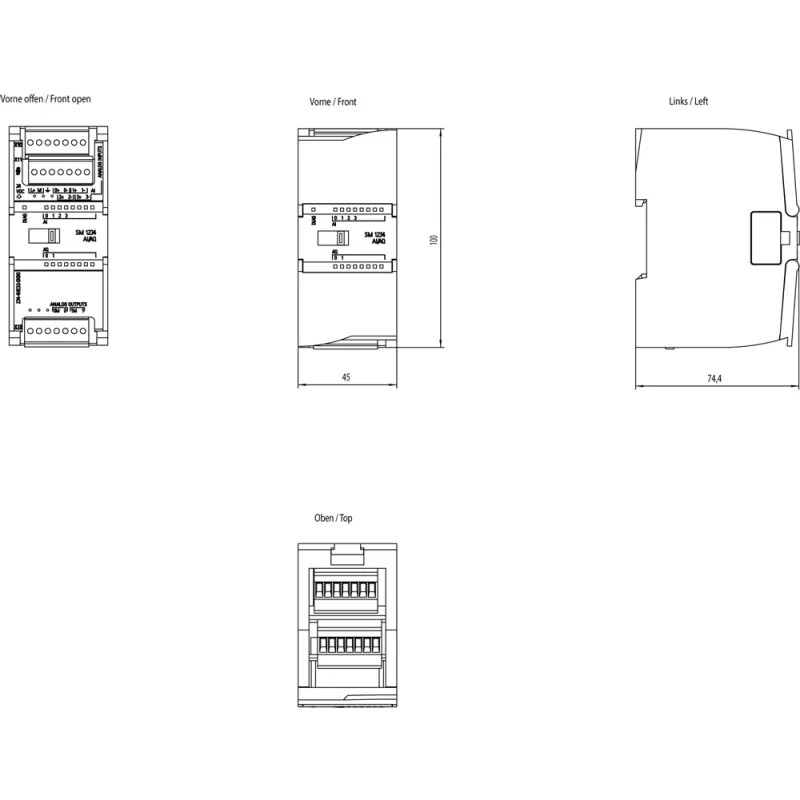

Размеры
Ширина	45 mm
Висота	100 mm
Глибина	75 mm
Массы
Маса, прибл.	220 g

Загальні характеристики

Коротке замикання Так

Ступінь захисту IP IP20

Принцип вимірювання Диференціальний

Опір при випробувальній напрузі Ні

Хв. секція гнучка. кабелі -20°C, -40°C

SO2 при отн. влажности < 60% без конденсации S02: < 0.5 імп / хв; H2S: < 0.1 імп / хв; відносна вологість < 60% без конденсації

вертикальный настенный монтаж, макс. 50°C

вертикальный настенный монтаж, мин. -20°C

горизонтальный настенный монтаж, макс. 60°C

горизонтальный настенный монтаж, мин. -20°C

диагностический сигнал Так

для индикации состояния входов Так

для индикации состояния выходов Так

для обслуживания Так

контроль напряжения питания Так

макс. высота свободного падения 0.3 m; п'ять разів, в упаковці до відправки

макс. разрешение с диапазоном перегрузки (бит со знаком) 12 bit; + знак

макс. синфазное напряжение 12V

между каналами и напряжением питания блока электроники Ні

напряжение относительно диапазона входных параметров, (+/-) 0.1%

напряжение относительно диапазона выходных параметров, (+/-) 0.3%

настраиваемое время интегрирования Так

обрыв провода Так

от -10 до +10 в Так

от -2,5 до +2,5 в Так

от -5 до +5 в Так

от 0 до 20 ма Так

от 4 ма до 20 мA Так

параметрируемое Так

подавление напряжения помех для частоты помех f1 в гц 40 дБ, пост. струм до 60 В для частоти перешкод 50/60 Гц

при выходных напряжениях мин. 1000Ω

при выходных токах, макс. 600Ω

резистивный термометр Ні

ступень: без ступени Так

ступень: сильная Так

ступень: слабая Так

ступень: средняя Так

термоэлемент Ні

ток относительно диапазона входных параметров, (+/-) 0.1%

ток относительно диапазона выходных параметров, (+/-) 0.3%

хранение/транспортировка, макс. 1080hPa

хранение/транспортировка, мин. 660hPa

экранированные, макс. 100 м; екранована, вита пара

эксплуатация при 25 °C без конденсации, макс. 95%

эксплуатация, макс. 1080hPa

эксплуатация. мин. 795hPa

CULus Так

RCM (ранее C-TICK) Так

Аварийные сигналы Так

Диагностическая функция Так

Допуск CSA Так

Допуск FM Так

Допуск UL Так

Допуск для судостроения Так

Допуск кс Так

Из шины на задней стойке 5 в пост. тока, тип. 80mA

Макс. время цикла (все каналы) 625µs

Макс. допустимое входное напряжение для входа напряжения (предел 35V

Макс. допустимый входной ток для токового входа (предел разрушен 40mA

Маркировка CE Так

Масса, прибл. 220g

Материал корпуса (спереди) пластиковый Так

Номинальное значение (пост. ток) для повышения мощности 24V

Нормальная рассеиваемая мощность 2W

Обозначение типа продукта SM 1234, AI 4 x 13 розряд./ AQ 2 x 14 розряд.

Погрешность температуры (относительно диапазона входных параметр Весь діапазон вимірювань від 25 °C ±0.1% , до 55 °C ±0.2 %

Погрешность температуры (относительно диапазона выходных парамет Весь діапазон вимірювань від 25 ℃ ±0.3 %, до 55 ℃ ±0.6 %

Потребление тока, тип. 60mA

Требуемый передний штекер Да

Число аналоговых входов SO2 при отн. влажности < 60% без конденс 4; Диференціальний входы тока или напряжения

Число аналоговых выходов мин. синфазные помехи 2; Струм или напряжение

— сопротивление на входе (от -10 до 10 в) ≥9 МОм

— сопротивление на входе (от -2,5 до 2,5 в) ≥9 МОм

— сопротивление на входе (от -5 до +5 в) ≥9 МОм

— сопротивление на входе (от 0 до 20 ма) 280Ω

Висота 100mm

Глибина, мм 75mm

Макс. допустима робоча напруга Ue AC, V 60°C, 70°C

Напруга мережі управління Так ; ±10 В, ±5 В, ±2.5 В

Струм витоку Так ; от 4 до 20 мА, від 0 до 20 мА

Ширина, мм 45mm
