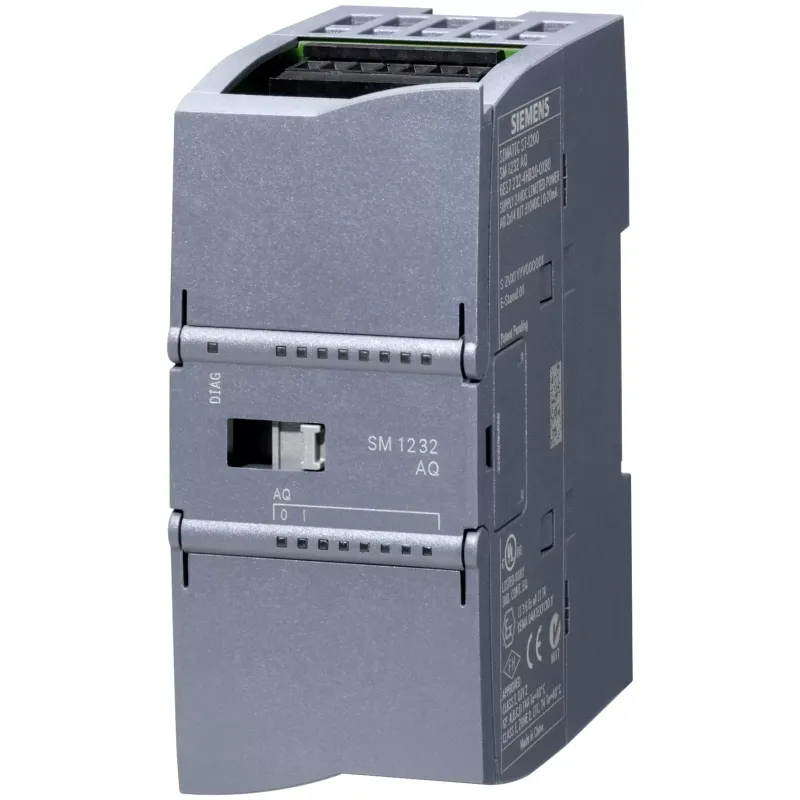

SIMATIC S7-1200, модуль аналогового виводу SM 1232, 2 AO, + / - 10в 14 біт, або 0-20 MA 13 біт

Популярний

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75843

Артикул: 6ES7232-4HB32-0XB0

Виробник: Siemens

13 472.45

Знайшли дешевше?

Загальні характеристики

Коротке замикання - Так

Ступінь захисту IP - IP20

Хв. секція гнучка. кабелі - -20°C, -40°C

Всі характеристики

	SIMATIC S7-1200, Analog output, SM 1232, 2 AO, +/-10 V, 14-bit resolution, or 0-20 mA/4-20 mA, 13-bit resolution
Общая информация
Позначення типу продукту	SM 1232, AQ 2 x 14 розряд.
Напруга питания
Номінальне значення (пост. струм)	24 V
Входуной ток
Споживання струму, тип.	45 mA
З шини на задній стійці 5 В пост. струму, тип.	80 mA
Рассеиваемая мощность
Нормальна розсіювана потужність	1,5 W
Аналоговые выводы
Число аналогових виходів	2; Струм или напряжение
Диапазоны выходных параметров, напряжение
● від -10 до +10 В	Так
Диапазоны выходных параметров, ток
● від 0 до 20 мА	Так
Опору нагрузки (в номинальном диапазоне выхоТак)
● при выходных напряжениях хв.	1 000 Ω
● при вихідних токах, макс.	600 Ω
Длина провоТак
● екрановані, макс.	100 м; екранована, вита пара
Формирование аналоговой величины для выходов
Время интегрирования и преобразования/разрешение на канал
● Макс. дозвіл з діапазоном перевантаження (біт зі знаком)	14 bit; Напруга: 14 бит, Струм: 13 бит
Погрешности/точность
Похибка температури (щодо діапазону вихідних параметрів) (+/ -)	Весь діапазон вимірювань від 25 ℃ ±0,3 %, до 55 ℃ ±0,6 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
● Напруга относительно диапазона выходных параметров, (+/-)	0,3 %
● Струм относительно диапазона выходных параметров, (+/-)	0,3 %
ПоТаквление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
● Макс. синфазна напруга	12 V
Аварійні сигнали/диагностика/информация о состоянии
Аварійні сигнали	Так
Діагностична функція	Так
Аварійні сигнали
● Діагностичний сигнал	Так
Диагностика
● Контроль напруги живлення	Так
● Обрыв провоТак	Так
● Коротке замикання	Так
Диагностический светодиодный индикатор
● для індикації стану виходів	Так
● для обслуговування	Так
Степень защиты и класс защиты
Ступінь захисту IP	IP20
СтанТакрты, допуски, сертификаты
Маркування CE	Так
Допуск CSA	Так
Допуск UL	Так
CULus	Так
Допуск FM	Так
RCM (раніше C-TICK)	Так
Допуск КС	Так
Допуск для суднобудування	Так
Окружающие условия
Свободное падение
● Макс. Висота вільного падіння	0,3 m; п'ять разів, в упаковці до відправки
Температура окружающей среды при эксплуатации
● хв.	-20 °C
● макс.	60 °C
● горизонтальный настенный монтаж, хв.	-20 °C
● горизонтальний настінний монтаж, макс.	60 °C
● вертикальный настенный монтаж, хв.	-20 °C
● вертикальний настінний монтаж, макс.	50 °C
Температура окружающей среды при хранении/транспортировке
● хв.	-40 °C
● макс.	70 °C
Давление воздуха согласно IEC 60068-2-13
● Эксплуатация. хв.	795 hPa
● Експлуатація, макс.	1 080 hPa
● Хранение/транспортировка, хв.	660 hPa
● Зберігання / транспортування, макс.	1 080 hPa
Относительная влажность воздуха
● Експлуатація при 25 °C без конденсації, макс.	95 %
Концентрация вредных веществ
● SO2 при отн. вологість < 60% без конденсації	S02: < 0,5 імп / хв; H2S: < 0,1 імп / хв; відносна вологість < 60% без конденсації
Технология подключения/заголовок
Необхідний передній штекер	Да
Механические свойства/материалы
Матеріал корпусу (спереду)
● Пластиковый	Так
Размеры
Ширина	45 mm
Висота	100 mm
Глибина	75 mm
Массы
Маса, прибл.	180 g

Загальні характеристики

Коротке замикання Так

Ступінь захисту IP IP20

Хв. секція гнучка. кабелі -20°C, -40°C

SO2 при отн. влажности < 60% без конденсации S02: < 0.5 імп / хв; H2S: < 0.1 імп / хв; відносна вологість < 60% без конденсації

вертикальный настенный монтаж, макс. 50°C

вертикальный настенный монтаж, мин. -20°C

горизонтальный настенный монтаж, макс. 60°C

горизонтальный настенный монтаж, мин. -20°C

диагностический сигнал Так

для индикации состояния выходов Так

для обслуживания Так

контроль напряжения питания Так

макс. высота свободного падения 0.3 m; п'ять разів, в упаковці до відправки

макс. разрешение с диапазоном перегрузки (бит со знаком) 14bit; Напруга: 14 бит, Струм: 13 бит

макс. синфазное напряжение 12V

напряжение относительно диапазона выходных параметров, (+/-) 0.3%

обрыв провода Так

от -10 до +10 в Так

от 0 до 20 ма Так

при выходных напряжениях мин. 1000Ω

при выходных токах, макс. 600Ω

ток относительно диапазона выходных параметров, (+/-) 0.3%

хранение/транспортировка, макс. 1080hPa

хранение/транспортировка, мин. 660hPa

экранированные, макс. 100 м; екранована, вита пара

эксплуатация при 25 °C без конденсации, макс. 95%

эксплуатация, макс. 1080hPa

эксплуатация. мин. 795hPa

CULus Так

RCM (ранее C-TICK) Так

Аварийные сигналы Так

Диагностическая функция Так

Допуск CSA Так

Допуск FM Так

Допуск UL Так

Допуск для судостроения Так

Допуск кс Так

Из шины на задней стойке 5 в пост. тока, тип. 80mA

Маркировка CE Так

Масса, прибл. 180g

Материал корпуса (спереди) пластиковый Так

Номинальное значение (пост. ток) для повышения мощности 24V

Нормальная рассеиваемая мощность 1.5W

Обозначение типа продукта SM 1232, AQ 2 x 14 розряд.

Погрешность температуры (относительно диапазона выходных парамет Весь діапазон вимірювань від 25 ℃ ±0.3 %, до 55 ℃ ±0.6 %

Потребление тока, тип. 45mA

Требуемый передний штекер Да

Число аналоговых выходов мин. синфазные помехи 2; Струм или напряжение

Висота 100mm

Глибина, мм 75mm

Макс. допустима робоча напруга Ue AC, V 60°C, 70°C

Ширина, мм 45mm
