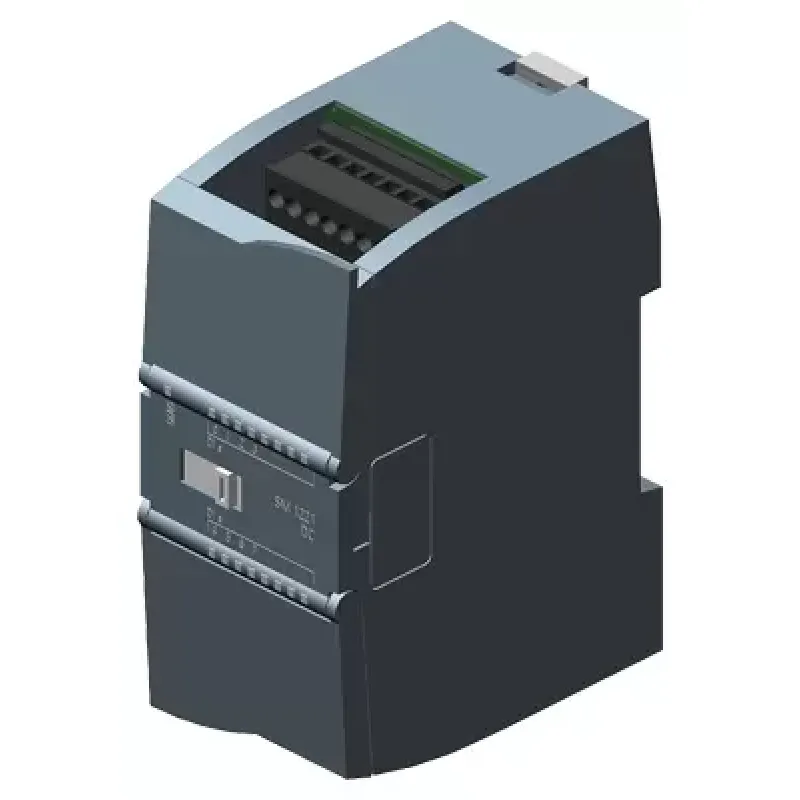

SIMATIC S7-1200, модуль дискретного введення SM 1221, 8DI, =24 в, входи SINK / SOURCE

Популярний

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75813

Артикул: 6ES7221-1BF32-0XB0

Виробник: Siemens

6 187.96

Знайшли дешевше?

Загальні характеристики

Є можливість встановлення на DIN-рейку - Так

Ступінь захисту IP - IP20

Число входів - 8

Всі характеристики

	SIMATIC S7-1200, Digital input SM 1221, 8 DI, 24 V DC, Sink/Source
Общая информация
Позначення типу продукту	SM 1221 DI 8 x 24 В пост. струм
Напруга питания
Номінальне значення (пост. струм)	24 V
Допустимий діапазон, нижня межа (пост. струм)	20,4 V
Допустимий діапазон, верхня межа (пост. струм)	28,8 V
Входуной ток
З шини на задній стійці 5 В пост. струму, макс.	105 mA
Цифрові входи
● з джерела напруги навантаження L +(без навантаження), Макс.	4 mA; на канал
Вихідное напряжение/заголовок
Источник питания измерительных преобразователей/заголовок
● бувши	Так
Рассеиваемая мощность
Нормальна розсіювана потужність	1,5 W
Цифрові входи
Число входів	8
● за групами для	2
Вхідна характеристика по IEC 61131, тип 1	Так
Число одновременно включаемых входов
Все монтажные положения
- до 40 °C, Макс.	8
Горизонтальный настенный монтаж
- до 40 °C, Макс.	8
- до 50℃, макс.	8
Вертикальный настенный монтаж
- до 40 °C, Макс.	8
Входуное напряжение
● Номінальне значення (пост. струм)	24 V
● для сигналу "0"	5 В пост. струму при 1 мА
● для сигналу "1"	15 в пост. струму при 2,5 мА
Входуной ток
● для сигналу "0", макс. (допустимый ток покоя)	1 mA
● для сигналу "1", хв.	2,5 mA
● для сигналу "1", тип.	4 mA
Задержка на входе (при номинальном значении входного напряжения)
Для станТакртных входов
- параметрируемое	Так ; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс і 12,8 мс, вибирається в 4 групах
Для входов аварийной сигнализации
- параметрируемое	Так
Длина провоТак
● екрановані, макс.	500 m
● неекрановані, макс.	300 m
Аварійні сигнали/диагностика/информация о состоянии
Аварійні сигнали
● Діагностичний сигнал	Так
Диагностический светодиодный индикатор
● для індикації стану входів	Так
Гальванічна розв'язка
Гальванічна розв'язка цифровых вводов
● між каналами, в блоках для	2
Степень защиты и класс защиты
Ступінь захисту IP	IP20
СтанТакрты, допуски, сертификаты
Маркування CE	Так
Допуск CSA	Так
Допуск UL	Так
CULus	Так
Допуск FM	Так
RCM (раніше C-TICK)	Так
Допуск КС	Так
Допуск для суднобудування	Так
Окружающие условия
Свободное падение
● Макс. Висота вільного падіння	0,3 m; п'ять разів, в упаковці до відправки
Температура окружающей среды при эксплуатации
● хв.	-20 °C
● макс.	60 °C
● горизонтальный настенный монтаж, хв.	-20 °C
● горизонтальний настінний монтаж, макс.	60 °C
● вертикальный настенный монтаж, хв.	-20 °C
● вертикальний настінний монтаж, макс.	50 °C
● Допустима зміна температури	від 5 °C до 55 °C, 3 °C/хвилина
Температура окружающей среды при хранении/транспортировке
● хв.	-40 °C
● макс.	70 °C
Давление воздуха согласно IEC 60068-2-13
● Хранение/транспортировка, хв.	660 hPa
● Зберігання / транспортування, макс.	1 080 hPa
Относительная влажность воздуха
● Експлуатація при 25 °C без конденсації, макс.	95 %
Технология подключения/заголовок
Необхідний передній штекер	Да
Механические свойства/материалы
Матеріал корпусу (спереду)
● Пластиковый	Так
Размеры
Ширина	45 mm
Висота	100 mm
Глибина	75 mm
Массы
Маса, прибл.	170 g

Загальні характеристики

Є можливість встановлення на DIN-рейку Так

Ступінь захисту IP IP20

Число входів 8

Хв. секція гнучка. кабелі -20°C, -40°C

вертикальный настенный монтаж, макс. 50°C

вертикальный настенный монтаж, мин. -20°C

горизонтальный настенный монтаж, макс. 60°C

горизонтальный настенный монтаж, мин. -20°C

диагностический сигнал Так

для индикации состояния входов Так

для сигнала "0" 5 В пост. струму при 1 мА

для сигнала "0", макс. (допустимый ток покоя) 1mA

для сигнала "1" 15 в пост. струму при 2.5 мА

для сигнала "1", мин. 2.5mA

для сигнала "1", тип. 4mA

допустимое изменение температуры від 5 °C до 55 °C, 3 °C/хвилина

макс. высота свободного падения 0.3 m; п'ять разів, в упаковці до відправки

между каналами, в блоках для 2

неэкранированные, макс. 300m

по группам для 2

хранение/транспортировка, макс. 1080hPa

хранение/транспортировка, мин. 660hPa

экранированные, макс. 500m

эксплуатация при 25 °C без конденсации, макс. 95%

CULus Так

RCM (ранее C-TICK) Так

Входная характеристика по IEC 61131, тип 1 Так

Допуск CSA Так

Допуск FM Так

Допуск UL Так

Допуск для судостроения Так

Допуск кс Так

Допустимый диапазон, верхний предел (пост. ток) 28.8V

Допустимый диапазон, нижний предел (пост. ток) 20.4V

Из источника напряжения нагрузки L+ (без нагрузки), макс. 4 mA; на канал

Из шины на задней стойке 5 в пост. тока, макс. 105mA

Маркировка CE Так

Масса, прибл. 170g

Материал корпуса (спереди) пластиковый Так

Номинальное значение (пост. ток) для повышения мощности 24V

Нормальная рассеиваемая мощность 1.5W

Обозначение типа продукта SM 1221 DI 8 x 24 В пост. струм

Требуемый передний штекер Да

— до 40 °C, макс. 8

— до 50 ℃, макс. 8

— параметрируемое Так ; 0.2 мс; 0.4 мс; 0.8 мс; 1.6 мс; 3.2 мс; 6.4 мс і 12.8 мс, вибирається в 4 групах, Так

Висота 100mm

Глибина, мм 75mm

Макс. допустима робоча напруга Ue AC, V 60°C, 70°C

Ширина, мм 45mm
