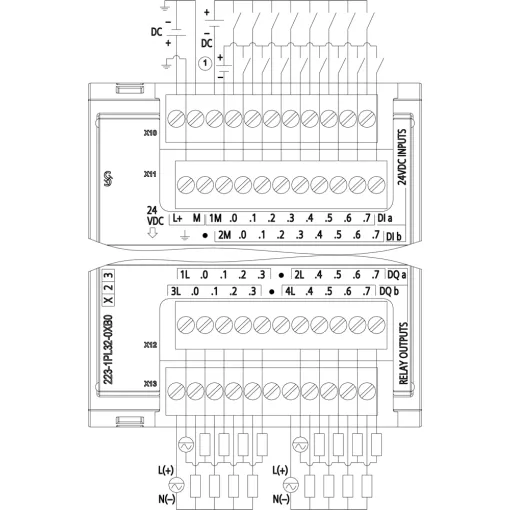

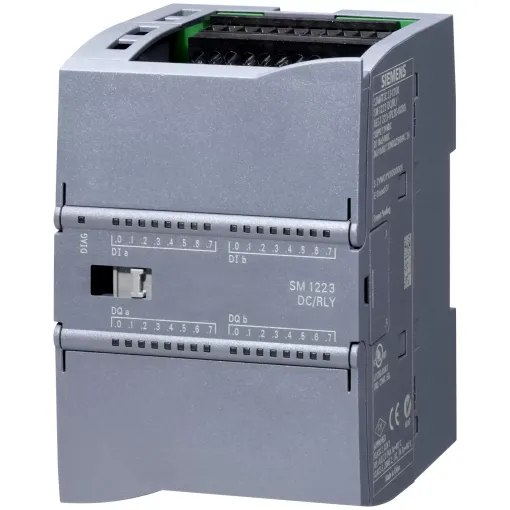

SIMATIC S7-1200, модуль дискретного вводу-виводу SM 1223, 16DI / 16DO, 16DI =24 в, входи SINK/SOURCE, 16DO, релейні виходи 2 A

Популярний

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75828

Артикул: 6ES7223-1PL32-0XB0

Виробник: Siemens

15 593.88

Знайшли дешевше?

Загальні характеристики

Є можливість встановлення на DIN-рейку - Так

Ступінь захисту IP - IP20

Число входів - 16

Всі характеристики

	SIMATIC S7-1200, Digital I/O SM 1223, 16 DI/16 DO, 16 DI 24 V DC, Sink/Source, 16 DO, relay 2 A
Общая информация
Позначення типу продукту	SM 1223 DI 16 x 24 В пост. струму, dq 16 x реле
Напруга питания
Номінальне значення (пост. струм)	24 V
Допустимий діапазон, нижня межа (пост. струм)	20,4 V
Допустимий діапазон, верхня межа (пост. струм)	28,8 V
Входуной ток
З шини на задній стійці 5 В пост. струму, макс.	180 mA
Цифрові входи
● з джерела напруги навантаження L +(без навантаження), Макс.	4 мА/вхід 11 мА/реле
Вихідное напряжение/заголовок
Источник питания измерительных преобразователей/заголовок
● бувши	Так
Рассеиваемая мощность
Нормальна розсіювана потужність	10 W
Цифрові входи
Число входів	16
● за групами для	2
Вхідна характеристика по IEC 61131, тип 1	Так
Число одновременно включаемых входов
Все монтажные положения
- до 40 °C, Макс.	16
Горизонтальный настенный монтаж
- до 40 °C, Макс.	16
- до 50℃, макс.	16
Вертикальный настенный монтаж
- до 40 °C, Макс.	16
Входуное напряжение
● Вид вхідної напруги	DC
● Номінальне значення (пост. струм)	24 V
● для сигналу "0"	5 В пост. струму при 1 мА
● для сигналу "1"	15 в пост. струму при 2,5 мА
Входуной ток
● для сигналу "0", макс. (допустимый ток покоя)	1 mA
● для сигналу "1", хв.	2,5 mA
● для сигналу "1", тип.	4 mA
Задержка на входе (при номинальном значении входного напряжения)
Для станТакртных входов
- параметрируемое	Так ; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс і 12,8 мс, вибирається в 4 групах
Для входов аварийной сигнализации
- параметрируемое	Так
Длина провоТак
● екрановані, макс.	500 m
● неекрановані, макс.	300 m
Цифровые выводы
Вид виходів	16
● за групами для	4
Захист від короткого замикання	Ні; предусматривается снаружи
Коммутационная способность выходов
● при омічному навантаженні, макс.	2 A
● при ламповому навантаженні, макс.	30 Вт при пост. струмі, 200 Вт при перем. струм
Вихідное напряжение
● Номінальне значення (пост. струм)	від 5 до 30 в пост. струм
● Номінальне значення (перем. струм)	від 5 до 250 В перем. струм
Вихідной ток
● для сигналу "1", номинальное значение	2 A
● для сигналу "1", диапазон допустимых значений, макс.	2 A
Задержка на выходе при омической нагрузке
● з " 0 " на "1", Макс.	10 ms
● з " 1 "на" 0", макс.	10 ms
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
- до 50℃, макс.	8 A; Струм на масу
Релейные выходы
● Число релейних виходів	16
● Номінальна напруга живлення на котушці реле L + (пост. струм)	24 V
● Макс. число комутаційних циклів	механічний 10 млн, при номінальній напрузі навантаження 100 000
Коммутационная способность контактов
- при індуктивному навантаженні, макс.	2 A
— при ламповому навантаженні, макс.	30 Вт при пост. струмі, 200 Вт при перем. струм
- при омічному навантаженні, макс.	2 A
Длина провоТак
● екрановані, макс.	500 m
● неекрановані, макс.	150 m
Аварійні сигнали/диагностика/информация о состоянии
Аварійні сигнали
● Діагностичний сигнал	Так
Диагностический светодиодный индикатор
● для індикації стану входів	Так
● для індикації стану виходів	Так
Гальванічна розв'язка
Гальванічна розв'язка цифровых вводов
● між каналами, в блоках для	2
Гальванічна розв'язка цифровых выводов
● між каналами	Реле
● між каналами, в блоках для	4
● між каналами і шиною на задній стінці	1 500 В перем. струму протягом 1 хвилини
Допустимая разность потенциалов
Між різними ланцюгами	750 В перем. струму протягом 1 хвилини
Степень защиты и класс защиты
Ступінь захисту IP	IP20
СтанТакрты, допуски, сертификаты
Маркування CE	Так
Допуск CSA	Так
Допуск UL	Так
CULus	Так
Допуск FM	Так
RCM (раніше C-TICK)	Так
Допуск КС	Так
Допуск для суднобудування	Так
Окружающие условия
Свободное падение
● Макс. Висота вільного падіння	0,3 m; п'ять разів, в упаковці до відправки
Температура окружающей среды при эксплуатации
● хв.	-20 °C
● макс.	60 °C; Кількість одночасно включених виходів: 8 (без суміжних точок) при 60 °C горизонт. або 50 ° C вертикал., 16 при 55 °C горизонт. або 45 ° C вертикал.
● горизонтальный настенный монтаж, хв.	-20 °C
● горизонтальний настінний монтаж, макс.	60 °C
● вертикальный настенный монтаж, хв.	-20 °C
● вертикальний настінний монтаж, макс.	50 °C
● Допустима зміна температури	від 5 °C до 55 °C, 3 °C/хвилина
Температура окружающей среды при хранении/транспортировке
● хв.	-40 °C
● макс.	70 °C
Давление воздуха согласно IEC 60068-2-13
● Хранение/транспортировка, хв.	660 hPa
● Зберігання / транспортування, макс.	1 080 hPa
Относительная влажность воздуха
● Експлуатація при 25 °C без конденсації, макс.	95 %
Технология подключения/заголовок
Необхідний передній штекер	Да
Механические свойства/материалы
Матеріал корпусу (спереду)
● Пластиковый	Так

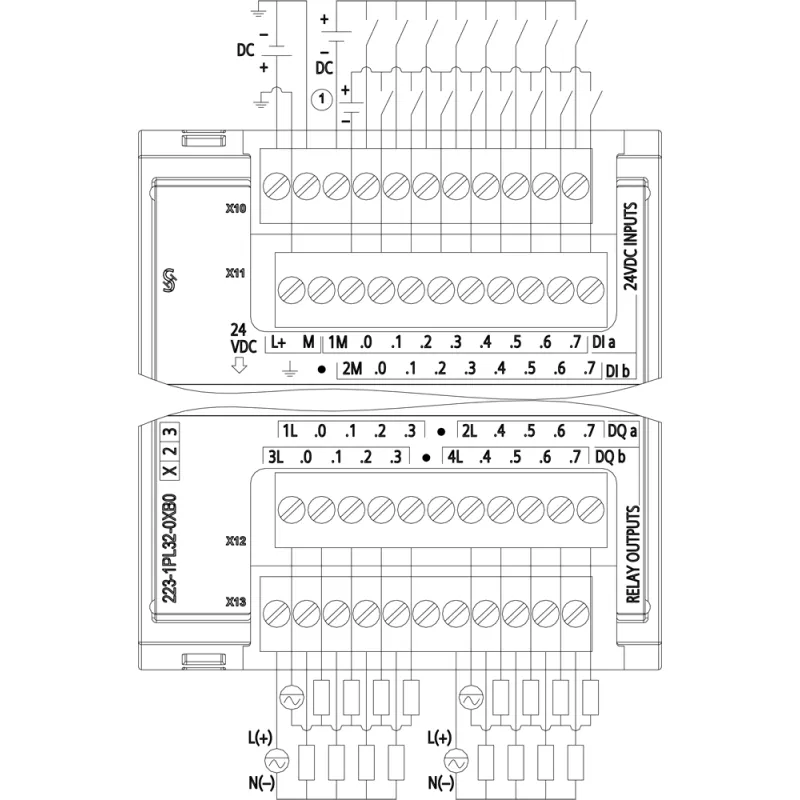

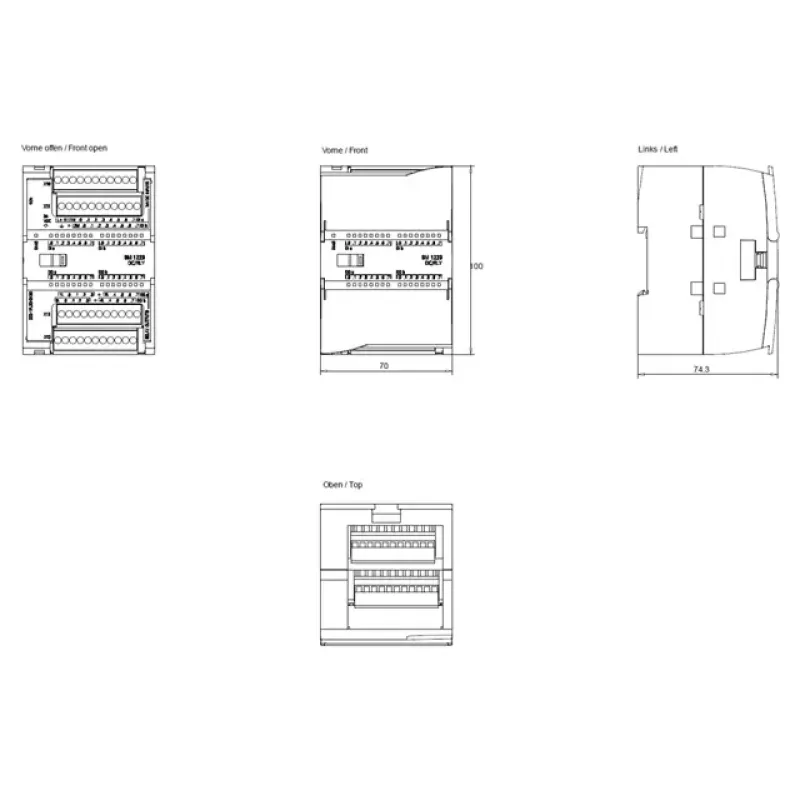

Размеры
Ширина	70 mm
Висота	100 mm
Глибина	75 mm
Массы
Маса, прибл.	350 g

Загальні характеристики

Є можливість встановлення на DIN-рейку Так

Ступінь захисту IP IP20

Число входів 16

Хв. секція гнучка. кабелі -20°C, -40°C

вертикальный настенный монтаж, макс. 50°C

вертикальный настенный монтаж, мин. -20°C

вид входного напряжения DC

горизонтальный настенный монтаж, макс. 60°C

горизонтальный настенный монтаж, мин. -20°C

диагностический сигнал Так

для индикации состояния входов Так

для индикации состояния выходов Так

для сигнала "0" 5 В пост. струму при 1 мА

для сигнала "0", макс. (допустимый ток покоя) 1mA

для сигнала "1" 15 в пост. струму при 2.5 мА

для сигнала "1", диапазон допустимых значений, макс. 2A

для сигнала "1", мин. 2.5mA

для сигнала "1", номинальное значение 2A

для сигнала "1", тип. 4mA

допустимое изменение температуры від 5 °C до 55 °C, 3 °C/хвилина

макс. высота свободного падения 0.3 m; п'ять разів, в упаковці до відправки

макс. число коммутационных циклов механічний 10 млн, при номінальній напрузі навантаження 100 000

между каналами Реле

между каналами и шиной на задней стенке 1 500 В перем. струму протягом 1 хвилини

между каналами, в блоках для 2

неэкранированные, макс. 300m

номинальное напряжение питания на катушке реле L+ (пост. ток) 24V

по группам для 2

при ламповой нагрузке, макс. 30 Вт при пост. струмі, 200 Вт при перем. струм

при омической нагрузке, макс. 2A

с "0" на "1", макс. 10ms

с "1" на "0", макс. 10ms

хранение/транспортировка, макс. 1080hPa

хранение/транспортировка, мин. 660hPa

число релейных выходов 16

экранированные, макс. 500m

эксплуатация при 25 °C без конденсации, макс. 95%

CULus Так

RCM (ранее C-TICK) Так

Вид выходов 16

Входная характеристика по IEC 61131, тип 1 Так

Допуск CSA Так

Допуск FM Так

Допуск UL Так

Допуск для судостроения Так

Допуск кс Так

Допустимый диапазон, верхний предел (пост. ток) 28.8V

Допустимый диапазон, нижний предел (пост. ток) 20.4V

Из источника напряжения нагрузки L+ (без нагрузки), макс. 4 мА/вхід 11 мА/реле

Из шины на задней стойке 5 в пост. тока, макс. 180mA

Маркировка CE Так

Масса, прибл. 350g

Материал корпуса (спереди) пластиковый Так

Между различными цепями 750 В перем. струму протягом 1 хвилини

Номинальное значение (перем. ток) поддерживается від 5 до 250 В перем. струм

Номинальное значение (пост. ток) для повышения мощности 24V, від 5 до 30 в пост. струм

Нормальная рассеиваемая мощность 10W

Обозначение типа продукта SM 1223 DI 16 x 24 В пост. струму, dq 16 x реле

Требуемый передний штекер Да

— до 40 °C, макс. 16

— до 50 ℃, макс. 16, 8 A; Струм на масу

— параметрируемое Так ; 0.2 мс; 0.4 мс; 0.8 мс; 1.6 мс; 3.2 мс; 6.4 мс і 12.8 мс, вибирається в 4 групах, Так

— при индуктивной нагрузке, макс. 2A

— при ламповой нагрузке, макс. 30 Вт при пост. струмі, 200 Вт при перем. струм

— при омической нагрузке, макс. 2A

Висота 100mm

Глибина, мм 75mm

Захист від короткого замикання Ні; предусматривается снаружи

Макс. допустима робоча напруга Ue AC, V 60 °C; Кількість одночасно включених виходів: 8 (без суміжних точок) при 60 °C горизонт. або 50 ° C вертикал., 16 при 55 °C горизонт. або 45 ° C вертикал., 70°C

Ширина, мм 70mm
