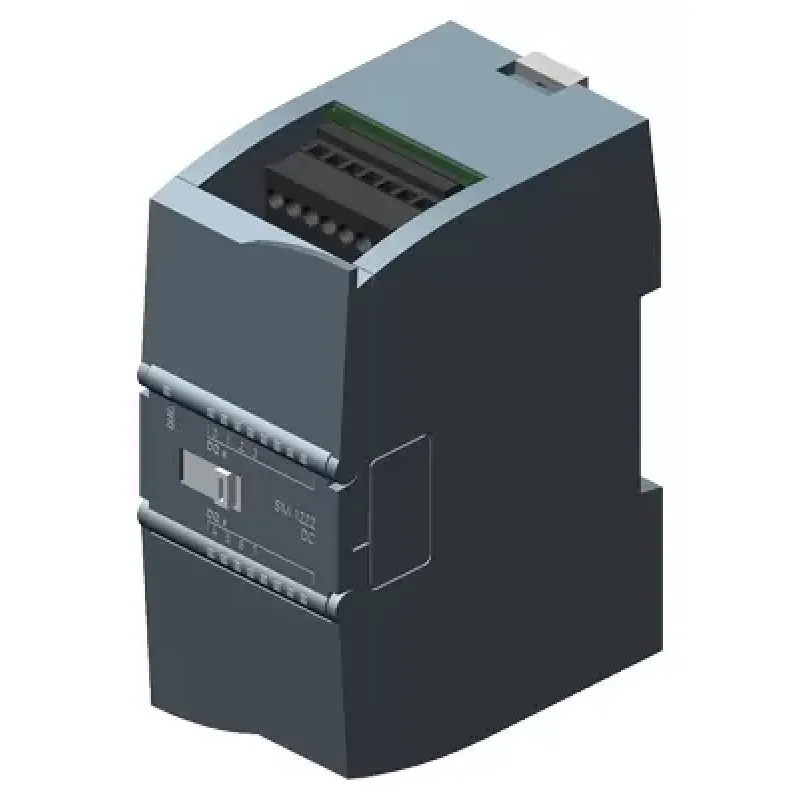

SIMATIC S7-1200, модуль дискретного виводу SM 1222, 8DO, =24 в, транзисторні виходи 0,5 A

Популярний

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75819

Артикул: 6ES7222-1BF32-0XB0

Виробник: Siemens

6 187.96

Знайшли дешевше?

Загальні характеристики

Ступінь захисту IP - IP20

Хв. секція гнучка. кабелі - -20°C, -40°C

вертикальный настенный монтаж, макс. - 50°C

Всі характеристики

	SIMATIC S7-1200, Digital output SM 1222, 8 DO, 24 V DC, transistor 0.5 A
Общая информация
Позначення типу продукту	SM 1222, DQ 8 x 24 В пост. струму / 0,5 A
Напруга питания
Допустимий діапазон, нижня межа (пост. струм)	20,4 V
Допустимий діапазон, верхня межа (пост. струм)	28,8 V
Входуной ток
З шини на задній стійці 5 В пост. струму, макс.	120 mA
Рассеиваемая мощность
Нормальна розсіювана потужність	1,5 W
Цифровые выводы
Вид виходів	8
● за групами для	1
Захист від короткого замикання	Ні; предусматривается снаружи
Обмеження індуктивної напруги відключення	норма. (L+) -48 В
Коммутационная способность выходов
● при омічному навантаженні, макс.	0,5 A
● при ламповому навантаженні, макс.	5 W
Вихідное напряжение
● Номінальне значення (пост. струм)	24 V
● для сигналу "0", макс.	0,1 V; з навантаженням 10 кОм
● для сигналу "1", хв.	20 в пост. струм
Вихідной ток
● для сигналу "1", номинальное значение	0,5 A
● для сигналу "0", ток покоя, макс.	10 µA
Задержка на выходе при омической нагрузке
● з " 0 " на "1", Макс.	50 µs
● з " 1 "на" 0", макс.	200 µs
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
- до 50℃, макс.	4 A; Струм на масу
Релейные выходы
Коммутационная способность контактов
- при індуктивному навантаженні, макс.	0,5 A
— при ламповому навантаженні, макс.	5 W
- при омічному навантаженні, макс.	0,5 A
Длина провоТак
● екрановані, макс.	500 m
● неекрановані, макс.	150 m
Аварійні сигнали/диагностика/информация о состоянии
Аварійні сигнали
● Діагностичний сигнал	Так
Диагностический светодиодный индикатор
● для індикації стану виходів	Так
Гальванічна розв'язка
Гальванічна розв'язка цифровых выводов
● між каналами, в блоках для	1
● між каналами і шиною на задній стінці	500 В перем. струм
Степень защиты и класс защиты
Ступінь захисту IP	IP20
СтанТакрты, допуски, сертификаты
Маркування CE	Так
Допуск CSA	Так
Допуск UL	Так
CULus	Так
Допуск FM	Так
RCM (раніше C-TICK)	Так
Допуск КС	Так
Допуск для суднобудування	Так
Окружающие условия
Свободное падение
● Макс. Висота вільного падіння	0,3 m; п'ять разів, в упаковці до відправки
Температура окружающей среды при эксплуатации
● хв.	-20 °C
● макс.	60 °C
● горизонтальный настенный монтаж, хв.	-20 °C
● горизонтальний настінний монтаж, макс.	60 °C
● вертикальный настенный монтаж, хв.	-20 °C
● вертикальний настінний монтаж, макс.	50 °C
● Допустима зміна температури	від 5 °C до 55 °C, 3 °C/хвилина
Температура окружающей среды при хранении/транспортировке
● хв.	-40 °C
● макс.	70 °C
Давление воздуха согласно IEC 60068-2-13
● Хранение/транспортировка, хв.	660 hPa
● Зберігання / транспортування, макс.	1 080 hPa
Относительная влажность воздуха
● Експлуатація при 25 °C без конденсації, макс.	95 %
Технология подключения/заголовок
Необхідний передній штекер	Да
Механические свойства/материалы
Матеріал корпусу (спереду)
● Пластиковый	Так
Размеры
Ширина	45 mm
Висота	100 mm
Глибина	75 mm
Массы
Маса, прибл.	180 g

Загальні характеристики

Ступінь захисту IP IP20

Хв. секція гнучка. кабелі -20°C, -40°C

вертикальный настенный монтаж, макс. 50°C

вертикальный настенный монтаж, мин. -20°C

горизонтальный настенный монтаж, макс. 60°C

горизонтальный настенный монтаж, мин. -20°C

диагностический сигнал Так

для индикации состояния выходов Так

для сигнала "0", макс. 0.1 V; з навантаженням 10 кОм

для сигнала "0", ток покоя, макс. 10µA

для сигнала "1", мин. 20 в пост. струм

для сигнала "1", номинальное значение 0.5A

допустимое изменение температуры від 5 °C до 55 °C, 3 °C/хвилина

макс. высота свободного падения 0.3 m; п'ять разів, в упаковці до відправки

между каналами и шиной на задней стенке 500 В перем. струм

между каналами, в блоках для 1

неэкранированные, макс. 150m

по группам для 1

при ламповой нагрузке, макс. 5W

при омической нагрузке, макс. 0.5A

с "0" на "1", макс. 50µs

с "1" на "0", макс. 200µs

хранение/транспортировка, макс. 1080hPa

хранение/транспортировка, мин. 660hPa

экранированные, макс. 500m

эксплуатация при 25 °C без конденсации, макс. 95%

CULus Так

RCM (ранее C-TICK) Так

Вид выходов 8

Допуск CSA Так

Допуск FM Так

Допуск UL Так

Допуск для судостроения Так

Допуск кс Так

Допустимый диапазон, верхний предел (пост. ток) 28.8V

Допустимый диапазон, нижний предел (пост. ток) 20.4V

Из шины на задней стойке 5 в пост. тока, макс. 120mA

Маркировка CE Так

Масса, прибл. 180g

Материал корпуса (спереди) пластиковый Так

Номинальное значение (пост. ток) для повышения мощности 24V

Нормальная рассеиваемая мощность 1.5W

Обозначение типа продукта SM 1222, DQ 8 x 24 В пост. струму / 0.5 A

Ограничение индуктивного напряжения отключения норма. (L+) -48 В

Требуемый передний штекер Да

— до 50 ℃, макс. 4 A; Струм на масу

— при индуктивной нагрузке, макс. 0.5A

— при ламповой нагрузке, макс. 5W

— при омической нагрузке, макс. 0.5A

Висота 100mm

Глибина, мм 75mm

Захист від короткого замикання Ні; предусматривается снаружи

Макс. допустима робоча напруга Ue AC, V 60°C, 70°C

Ширина, мм 45mm
