SIMATIC S7-1200, модуль дискретного виводу SM 1222, 8DO, перекидні контакти реле

Популярний

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75823

Артикул: 6ES7222-1XF32-0XB0

Виробник: Siemens

7 278.98

Знайшли дешевше?

Загальні характеристики

Ступінь захисту IP - IP20

Хв. секція гнучка. кабелі - -20°C, -40°C

вертикальный настенный монтаж, макс. - 50°C

Всі характеристики

	SIMATIC S7-1200, Digital output SM 1222, 8 DO, Relay Changeover contact
Общая информация
Позначення типу продукту	SM 1222, DQ 8 x реле / 2 A
Напруга питания
Допустимий діапазон, нижня межа (пост. струм)	20,4 V
Допустимий діапазон, верхня межа (пост. струм)	28,8 V
Входуной ток
З шини на задній стійці 5 В пост. струму, макс.	140 mA
Цифровые выходы
● з джерела напруги навантаження L+, Макс.	16,7 мА/котушка реле
Рассеиваемая мощность
Нормальна розсіювана потужність	5 W
Цифровые выводы
Вид виходів	8
● за групами для	1
Захист від короткого замикання	Ні; предусматривается снаружи
Коммутационная способность выходов
● при омічному навантаженні, макс.	2 A
● при ламповому навантаженні, макс.	30 Вт при пост. струмі, 200 Вт при перем. струм
Вихідное напряжение
● Номінальне значення (пост. струм)	від 5 до 30 в пост. струм
● Номінальне значення (перем. струм)	від 5 до 250 В перем. струм
Вихідной ток
● для сигналу "1", номинальное значение	2 A
Задержка на выходе при омической нагрузке
● з " 0 " на "1", Макс.	10 ms
● з " 1 "на" 0", макс.	10 ms
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
- до 50℃, макс.	2 A; Струм на массу

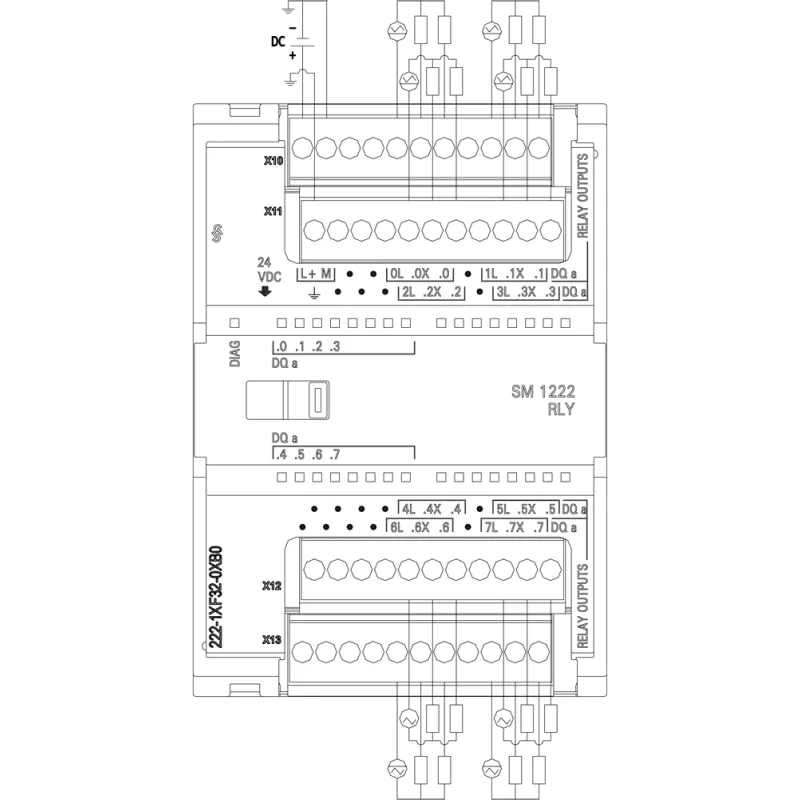

Релейные выходы
● Число релейних виходів	8
● Номінальна напруга живлення на котушці реле L + (пост. струм)	24 V
● Макс. число комутаційних циклів	механічний 10 млн, при номінальній напрузі навантаження 100 000
Коммутационная способность контактов
- при індуктивному навантаженні, макс.	2 A
— при ламповому навантаженні, макс.	30 Вт при пост. струмі, 200 Вт при перем. струм
- при омічному навантаженні, макс.	2 A
Длина провоТак
● екрановані, макс.	500 m
● неекрановані, макс.	150 m
Аварійні сигнали/диагностика/информация о состоянии
Аварійні сигнали
● Діагностичний сигнал	Так
Диагностический светодиодный индикатор
● для індикації стану виходів	Так
Гальванічна розв'язка
Гальванічна розв'язка цифровых выводов
● між каналами	Реле
● між каналами, в блоках для	1
● між каналами і шиною на задній стінці	1 500 В перем. струму протягом 1 хвилини
Допустимая разность потенциалов
Між різними ланцюгами	750 В перем. струму протягом 1 хвилини
Степень защиты и класс защиты
Ступінь захисту IP	IP20
СтанТакрты, допуски, сертификаты
Маркування CE	Так
Допуск CSA	Так
Допуск UL	Так
CULus	Так
Допуск FM	Так
RCM (раніше C-TICK)	Так
Допуск КС	Так
Допуск для суднобудування	Так
Окружающие условия
Свободное падение
● Макс. Висота вільного падіння	0,3 m; п'ять разів, в упаковці до відправки
Температура окружающей среды при эксплуатации
● хв.	-20 °C
● макс.	60 °C; Кількість одночасно включених виходів: 4 (без суміжних точок) при 60 °C горизонт. або 50 ° C вертикал., 8 при 55 °C горизонт. або 45 ° C вертикал.
● горизонтальный настенный монтаж, хв.	-20 °C
● горизонтальний настінний монтаж, макс.	60 °C
● вертикальный настенный монтаж, хв.	-20 °C
● вертикальний настінний монтаж, макс.	50 °C
● Допустима зміна температури	від 5 °C до 55 °C, 3 °C/хвилина
Температура окружающей среды при хранении/транспортировке
● хв.	-40 °C
● макс.	70 °C
Давление воздуха согласно IEC 60068-2-13
● Хранение/транспортировка, хв.	660 hPa
● Зберігання / транспортування, макс.	1 080 hPa
Относительная влажность воздуха
● Експлуатація при 25 °C без конденсації, макс.	95 %
Технология подключения/заголовок
Необхідний передній штекер	Да
Механические свойства/материалы
Матеріал корпусу (спереду)
● Пластиковый	Так

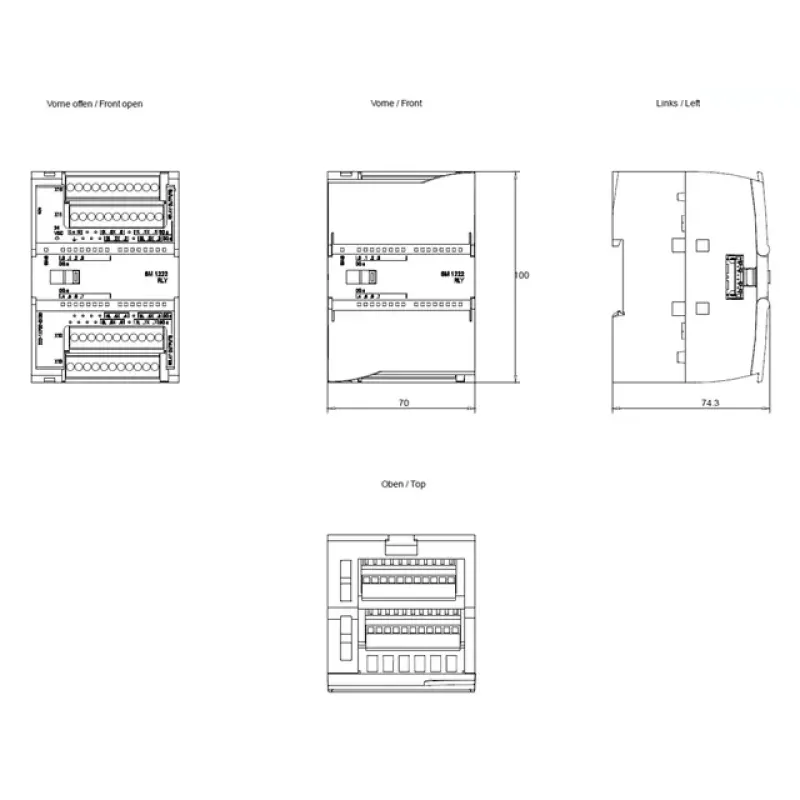

Размеры
Ширина	70 mm
Висота	100 mm
Глибина	75 mm
Массы
Маса, прибл.	310 g

Загальні характеристики

Ступінь захисту IP IP20

Хв. секція гнучка. кабелі -20°C, -40°C

вертикальный настенный монтаж, макс. 50°C

вертикальный настенный монтаж, мин. -20°C

горизонтальный настенный монтаж, макс. 60°C

горизонтальный настенный монтаж, мин. -20°C

диагностический сигнал Так

для индикации состояния выходов Так

для сигнала "1", номинальное значение 2A

допустимое изменение температуры від 5 °C до 55 °C, 3 °C/хвилина

из источника напряжения нагрузки L+, макс. 16.7 мА/котушка реле

макс. высота свободного падения 0.3 m; п'ять разів, в упаковці до відправки

макс. число коммутационных циклов механічний 10 млн, при номінальній напрузі навантаження 100 000

между каналами Реле

между каналами и шиной на задней стенке 1 500 В перем. струму протягом 1 хвилини

между каналами, в блоках для 1

неэкранированные, макс. 150m

номинальное напряжение питания на катушке реле L+ (пост. ток) 24V

по группам для 1

при ламповой нагрузке, макс. 30 Вт при пост. струмі, 200 Вт при перем. струм

при омической нагрузке, макс. 2A

с "0" на "1", макс. 10ms

с "1" на "0", макс. 10ms

хранение/транспортировка, макс. 1080hPa

хранение/транспортировка, мин. 660hPa

число релейных выходов 8

экранированные, макс. 500m

эксплуатация при 25 °C без конденсации, макс. 95%

CULus Так

RCM (ранее C-TICK) Так

Вид выходов 8

Допуск CSA Так

Допуск FM Так

Допуск UL Так

Допуск для судостроения Так

Допуск кс Так

Допустимый диапазон, верхний предел (пост. ток) 28.8V

Допустимый диапазон, нижний предел (пост. ток) 20.4V

Из шины на задней стойке 5 в пост. тока, макс. 140mA

Маркировка CE Так

Масса, прибл. 310g

Материал корпуса (спереди) пластиковый Так

Между различными цепями 750 В перем. струму протягом 1 хвилини

Номинальное значение (перем. ток) поддерживается від 5 до 250 В перем. струм

Номинальное значение (пост. ток) для повышения мощности від 5 до 30 в пост. струм

Нормальная рассеиваемая мощность 5W

Обозначение типа продукта SM 1222, DQ 8 x реле / 2 A

Требуемый передний штекер Да

— до 50 ℃, макс. 2A; Струм на массу

— при индуктивной нагрузке, макс. 2A

— при ламповой нагрузке, макс. 30 Вт при пост. струмі, 200 Вт при перем. струм

— при омической нагрузке, макс. 2A

Висота 100mm

Глибина, мм 75mm

Захист від короткого замикання Ні; предусматривается снаружи

Макс. допустима робоча напруга Ue AC, V 60 °C; Кількість одночасно включених виходів: 4 (без суміжних точок) при 60 °C горизонт. або 50 ° C вертикал., 8 при 55 °C горизонт. або 45 ° C вертикал., 70°C

Ширина, мм 70mm
