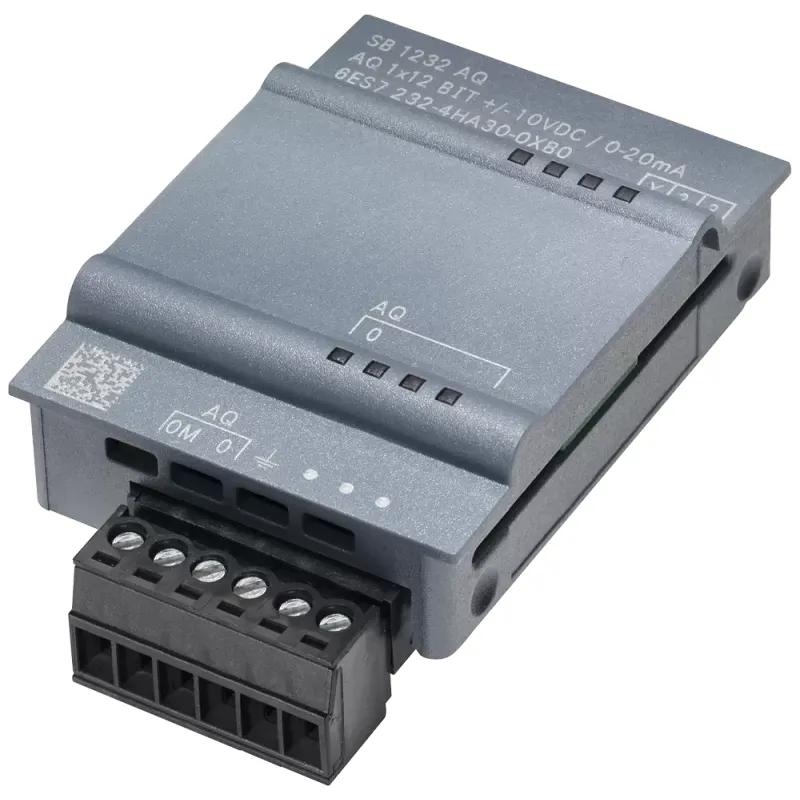

SIMATIC S7-1200, плата аналогового виводу SB 1232, 1 AO, +/-10 в (12 біт) або 0 - 20 MA (11 біт)
Популярний
Наявність:
Передзамовлення
0
Код товару: 75842
Артикул: 6ES7232-4HA30-0XB0
Виробник: Siemens
5 482.65
Знайшли дешевше?
Загальні характеристики
макс. ток питания -
25mA
CULus -
Так
RCM (ранее C-TICK) -
Так
| SIMATIC S7-1200, Analog output, SB 1232, 1 AO, +/-10 V DC (12 bit resol.) or 0-20mA (11 bit resol.) | |
| Общая информация | |
| Позначення типу продукту | SB 1232, AQ 1 x 12 розряд. |
| Входуной ток | |
| З шини на задній стійці 5 В пост. струму, тип. | 15 mA |
| Вихідное напряжение/заголовок | |
| Источник питания измерительных преобразователей/заголовок | |
| ● Макс. струм живлення | 25 mA |
| Рассеиваемая мощность | |
| Нормальна розсіювана потужність | 1,5 W |
| Аналоговые вводы | |
| Число аналогових входів | 0 |
| Аналоговые выводы | |
| Число аналогових виходів | 1 |
| Макс. час циклу (всі канали) | Напруга: 300 мкСм (R), 750 мкСм (1 мкФ) Струм: 600 мкСм (1 мГн), 2 мс (10 мГн) |
| Диапазоны выходных параметров, напряжение | |
| ● від -10 до +10 В | Так |
| Диапазоны выходных параметров, ток | |
| ● від 0 до 20 мА | Так |
| Опору нагрузки (в номинальном диапазоне выхоТак) | |
| ● при выходных напряжениях хв. | 1 000 Ω |
| ● при вихідних токах, макс. | 600 Ω |
| Длина провоТак | |
| ● екрановані, макс. | 100 м; екранована, вита пара |
| Формирование аналоговой величины для выходов | |
| Принцип перетворення | Диференціальний |
| Время интегрирования и преобразования/разрешение на канал | |
| ● Макс. дозвіл з діапазоном перевантаження (біт зі знаком) | 12 bit |
| Погрешности/точность | |
| Похибка температури (щодо діапазону вихідних параметрів) (+/ -) | Від 25 °C ±0,5 %, до 55 °C ±1 % |
| Аварійні сигнали/диагностика/информация о состоянии | |
| Аварійні сигнали | Так |
| Діагностична функція | Так |
| Диагностический светодиодный индикатор | |
| ● для індикації стану виходів | Так |
| СтанТакрты, допуски, сертификаты | |
| Маркування CE | Так |
| Допуск CSA | Так |
| Допуск UL | Так |
| CULus | Так |
| Допуск FM | Так |
| RCM (раніше C-TICK) | Так |
| Допуск КС | Так |
| Допуск для суднобудування | Так |
| Окружающие условия | |
| Свободное падение | |
| ● Макс. Висота вільного падіння | 0,3 m; п'ять разів, в упаковці до відправки |
| Температура окружающей среды при эксплуатации | |
| ● хв. | -20 °C |
| ● макс. | 60 °C |
| ● горизонтальный настенный монтаж, хв. | -20 °C |
| ● горизонтальний настінний монтаж, макс. | 60 °C |
| ● вертикальный настенный монтаж, хв. | -20 °C |
| ● вертикальний настінний монтаж, макс. | 50 °C |
| Температура окружающей среды при хранении/транспортировке | |
| ● хв. | -40 °C |
| ● макс. | 70 °C |
| Давление воздуха согласно IEC 60068-2-13 | |
| ● Хранение/транспортировка, хв. | 660 hPa |
| ● Зберігання / транспортування, макс. | 1 080 hPa |
| Относительная влажность воздуха | |
| ● Експлуатація при 25 °C без конденсації, макс. | 95 % |
| Концентрация вредных веществ | |
| ● SO2 при отн. вологість < 60% без конденсації | S02: < 0,5 імп / хв; H2S: < 0,1 імп / хв; відносна вологість < 60% без конденсації |
| Механические свойства/материалы | |
| Матеріал корпусу (спереду) | |
| ● Пластиковый | Так |
| Размеры | |
| Ширина | 38 mm |
| Висота | 62 mm |
| Глибина | 21 mm |
| Массы | |
| Маса, прибл. | 40 g |
Загальні характеристики
макс. ток питания
25mA
CULus
Так
RCM (ранее C-TICK)
Так
Аварийные сигналы
Так
Диагностическая функция
Так
Допуск CSA
Так
Допуск FM
Так
Допуск UL
Так
Допуск для судостроения
Так
Допуск кс
Так
Из шины на задней стойке 5 в пост. тока, тип.
15mA
Макс. время цикла (все каналы)
Напруга: 300 мкСм (R), 750 мкСм (1 мкФ) Струм: 600 мкСм (1 мГн), 2 мс (10 мГн)
Маркировка CE
Так
Масса, прибл.
40g
Материал корпуса (спереди) пластиковый
Так
Нормальная рассеиваемая мощность
1.5W
Обозначение типа продукта
SB 1232, AQ 1 x 12 розряд.
Погрешность температуры (относительно диапазона выходных парамет
Від 25 °C ±0.5 %, до 55 °C ±1 %
Принцип преобразования
Диференціальний
Число аналоговых входов SO2 при отн. влажности < 60% без конденс
S02: < 0.5 імп / хв; H2S: < 0.1 імп / хв; відносна вологість < 60% без конденсації
Число аналоговых входов вертикальный настенный монтаж, макс.
50°C
Число аналоговых входов вертикальный настенный монтаж, мин.
-20°C
Число аналоговых входов горизонтальный настенный монтаж, макс.
60°C
Число аналоговых входов горизонтальный настенный монтаж, мин.
-20°C
Число аналоговых входов для индикации состояния выходов
Так
Число аналоговых входов макс. высота свободного падения
0.3 m; п'ять разів, в упаковці до відправки, 60°C, 70°C
Число аналоговых входов макс. разрешение с диапазоном перегрузки
12bit
Число аналоговых входов мин.
-20°C, -40°C
Число аналоговых входов от -10 до +10 в
Так
Число аналоговых входов от 0 до 20 ма
Так
Число аналоговых входов при выходных напряжениях мин.
1000Ω
Число аналоговых входов при выходных токах, макс.
600Ω
Число аналоговых входов хранение/транспортировка, макс.
1080hPa
Число аналоговых входов хранение/транспортировка, мин.
660hPa
Число аналоговых входов экранированные, макс.
100 м; екранована, вита пара
Число аналоговых входов эксплуатация при 25 °C без конденсации,
95%
Число аналоговых выходов мин. синфазные помехи
1
Висота
62mm
Глибина, мм
21mm
Ширина, мм
38mm
