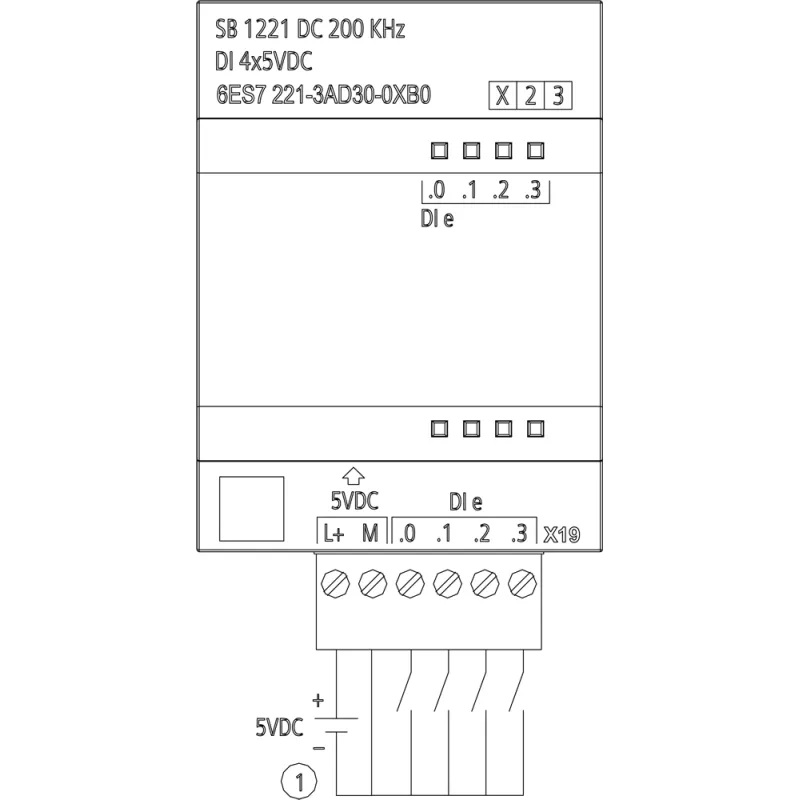

SIMATIC S7-1200, сигнальна плата дискретного вводу/виводу SB 1221, 4DI, =5в 200кгц
Популярний
Наявність:
Передзамовлення
0
Код товару: 75815
Артикул: 6ES7221-3AD30-0XB0
Виробник: Siemens
3 625.71
Знайшли дешевше?
Загальні характеристики
Число входів -
4; з витікаючим струмом
Хв. секція гнучка. кабелі -
-20°C, -40°C
вертикальный настенный монтаж, макс. -
50°C
| SIMATIC S7-1200, Digital input SB 1221, 4 DI, 5V DC 200kHz, Sourcing input | |
| Общая информация | |
| Позначення типу продукту | SB 1221, DI 4 x 5 В пост. струму 200 кГц |
| Входуной ток | |
| З шини на задній стійці 5 В пост. струму, тип. | 40 mA |
| Рассеиваемая мощность | |
| Нормальна розсіювана потужність | 1 W |
| Цифрові входи | |
| Число входів | 4; з витікаючим струмом |
| ● за групами для | 4 |
| Входуное напряжение | |
| ● Вид вхідної напруги | DC |
| ● Номінальне значення (пост. струм) | 5 V |
| ● для сигналу "0" | (L+ минус 1,0 В пост. струма) ... L+ (2,2 ... 0 мА) |
| ● для сигналу "1" | 0 В ... (L+ минус 2,0 В пост. струма (20 ... 5,1 мА)) |
| Входуной ток | |
| ● для сигналу "0", макс. (допустимый ток покоя) | 2,2 mA |
| ● для сигналу "1", хв. | 5,1 mA |
| ● для сигналу "1", тип. | 15 mA |
| Задержка на входе (при номинальном значении входного напряжения) | |
| Для станТакртных входов | |
| - параметрируемое | Так ; 0,1/0,2/0,4/0,8/1,6/3,2/6,4/10,0/12,8/20,0 мкс; 0,05/0,1/0,2/0,4/0,8/1,6/3,2/6,4/10,0/12,8/20,0 мс |
| Для входов аварийной сигнализации | |
| - параметрируемое | Так |
| Для технологических функций | |
| - параметрируемое | Так |
| Длина провоТак | |
| ● екрановані, макс. | 50 м; екранована, вита пара |
| Аварійні сигнали/диагностика/информация о состоянии | |
| Диагностический светодиодный индикатор | |
| ● для індикації стану входів | Так |
| СтанТакрты, допуски, сертификаты | |
| Маркування CE | Так |
| Допуск CSA | Так |
| Допуск UL | Так |
| CULus | Так |
| Допуск FM | Так |
| RCM (раніше C-TICK) | Так |
| Допуск КС | Так |
| Допуск для суднобудування | Так |
| Окружающие условия | |
| Свободное падение | |
| ● Макс. Висота вільного падіння | 0,3 m; п'ять разів, в упаковці до відправки |
| Температура окружающей среды при эксплуатации | |
| ● хв. | -20 °C |
| ● макс. | 60 °C |
| ● горизонтальный настенный монтаж, хв. | -20 °C |
| ● горизонтальний настінний монтаж, макс. | 60 °C |
| ● вертикальный настенный монтаж, хв. | -20 °C |
| ● вертикальний настінний монтаж, макс. | 50 °C |
| Температура окружающей среды при хранении/транспортировке | |
| ● хв. | -40 °C |
| ● макс. | 70 °C |
| Давление воздуха согласно IEC 60068-2-13 | |
| ● Хранение/транспортировка, хв. | 660 hPa |
| ● Зберігання / транспортування, макс. | 1 080 hPa |
| Относительная влажность воздуха | |
| ● Експлуатація при 25 °C без конденсації, макс. | 95 % |
| Механические свойства/материалы | |
| Матеріал корпусу (спереду) | |
| ● Пластиковый | Так |
| Размеры | |
| Ширина | 38 mm |
| Висота | 62 mm |
| Глибина | 21 mm |
| Массы | |
| Маса, прибл. | 35 g |
Загальні характеристики
Число входів
4; з витікаючим струмом
Хв. секція гнучка. кабелі
-20°C, -40°C
вертикальный настенный монтаж, макс.
50°C
вертикальный настенный монтаж, мин.
-20°C
вид входного напряжения
DC
горизонтальный настенный монтаж, макс.
60°C
горизонтальный настенный монтаж, мин.
-20°C
для индикации состояния входов
Так
для сигнала "0"
(L+ минус 1.0 В пост. струма) ... L+ (2.2 ... 0 мА)
для сигнала "0", макс. (допустимый ток покоя)
2.2mA
для сигнала "1"
0 В ... (L+ минус 2.0 В пост. струма (20 ... 5.1 мА))
для сигнала "1", мин.
5.1mA
для сигнала "1", тип.
15mA
макс. высота свободного падения
0.3 m; п'ять разів, в упаковці до відправки
по группам для
4
хранение/транспортировка, макс.
1080hPa
хранение/транспортировка, мин.
660hPa
экранированные, макс.
50 м; екранована, вита пара
эксплуатация при 25 °C без конденсации, макс.
95%
CULus
Так
RCM (ранее C-TICK)
Так
Допуск CSA
Так
Допуск FM
Так
Допуск UL
Так
Допуск для судостроения
Так
Допуск кс
Так
Из шины на задней стойке 5 в пост. тока, тип.
40mA
Маркировка CE
Так
Масса, прибл.
35g
Материал корпуса (спереди) пластиковый
Так
Номинальное значение (пост. ток) для повышения мощности
5V
Нормальная рассеиваемая мощность
1W
Обозначение типа продукта
SB 1221, DI 4 x 5 В пост. струму 200 кГц
— параметрируемое
Так ; 0.1/0.2/0.4/0.8/1.6/3.2/6.4/10.0/12.8/20.0 мкс; 0.05/0.1/0.2/0.4/0.8/1.6/3.2/6.4/10.0/12.8/20.0 мс, Так, Так
Висота
62mm
Глибина, мм
21mm
Макс. допустима робоча напруга Ue AC, V
60°C, 70°C
Ширина, мм
38mm
