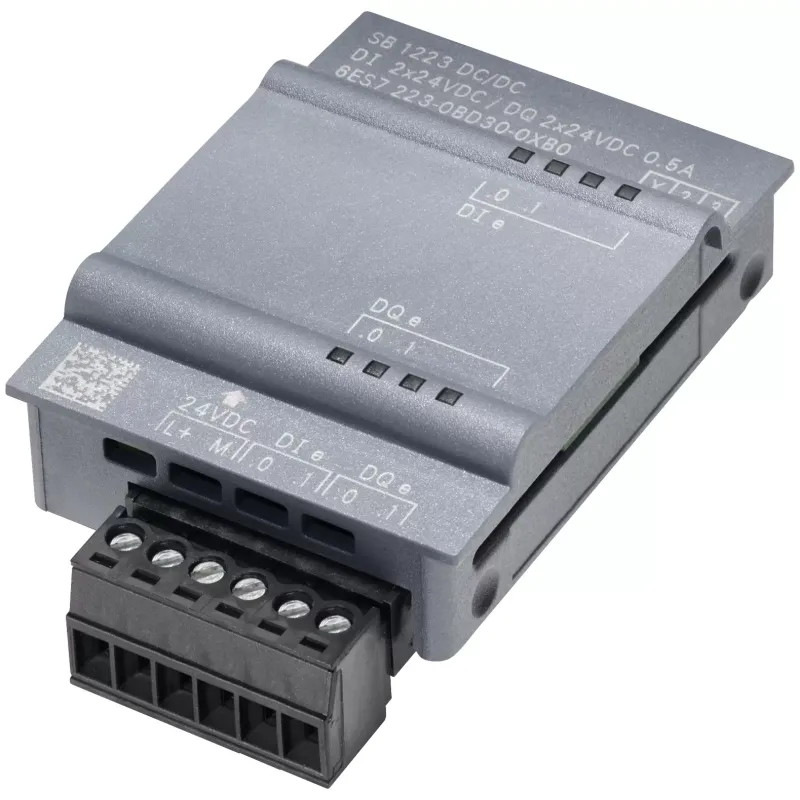

SIMATIC S7-1200, сигнальна плата дискретного вводу/виводу SB 1223, 2DI/DQ, =24в 200кгц

Популярний

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75831

Артикул: 6ES7223-3BD30-0XB0

Виробник: Siemens

3 625.71

Знайшли дешевше?

Загальні характеристики

Число входів - 2; З витікаючим струмом

Хв. секція гнучка. кабелі - -20°C, -40°C

вертикальный настенный монтаж, макс. - 50°C

Всі характеристики

	SIMATIC S7-1200, Digital I/O SB 1223, 2 DI/2 DQ, 24 V DC 200 kHz
Общая информация
Позначення типу продукту	SB 1223, DI 2 x 24 В пост. струму / DQ 2 x 24 В пост. струм 200 кГц
Входуной ток
З шини на задній стійці 5 В пост. струму, тип.	35 mA
Рассеиваемая мощность
Нормальна розсіювана потужність	0,5 W
Цифрові входи
Число входів	2; З витікаючим струмом
● за групами для	2
Число одновременно включаемых входов
Все монтажные положения
- до 40 °C, Макс.	2
Входуное напряжение
● Вид вхідної напруги	DC
● Номінальне значення (пост. струм)	24 V
● для сигналу "0"	(L+ минус 5,0 В пост. струма) ... L+
● для сигналу "1"	0 В ... (L+ минус 10 В пост. струма)
Входуной ток
● для сигналу "0", макс. (допустимый ток покоя)	1,4 mA
● для сигналу "1", хв.	2,9 mA
● для сигналу "1", тип.	7 mA
Задержка на входе (при номинальном значении входного напряжения)
Для станТакртных входов
- параметрируемое	Так ; 0,1/0,2/0,4/0,8/1,6/3,2/6,4/10,0/12,8/20,0 мкс; 0,05/0,1/0,2/0,4/0,8/1,6/3,2/6,4/10,0/12,8/20,0 мс
Для входов аварийной сигнализации
- параметрируемое	Так
Для технологических функций
- параметрируемое	Так
Длина провоТак
● екрановані, макс.	50 м; екранована, вита пара
Цифровые выводы
Вид виходів	2; польовий МОП-транзистор, Електронний (з поточним/витікаючим струмом)
● за групами для	2
Захист від короткого замикання	Ні
Коммутационная способность выходов
● при омічному навантаженні, макс.	0,1 A
Вихідное напряжение
● Номінальне значення (пост. струм)	24 V
● для сигналу "0", макс.	1 V
● для сигналу "1", хв.	L +(-1,5 В)
Вихідной ток
● для сигналу "1", диапазон допустимых значений, макс.	0,1 A
Длина провоТак
● екрановані, макс.	50 m
Аварійні сигнали/диагностика/информация о состоянии
Диагностический светодиодный индикатор
● для індикації стану входів	Так
● для індикації стану виходів	Так
СтанТакрты, допуски, сертификаты
Маркування CE	Так
Допуск CSA	Так
Допуск UL	Так
CULus	Так
Допуск FM	Так
RCM (раніше C-TICK)	Так
Допуск КС	Так
Допуск для суднобудування	Так
Окружающие условия
Свободное падение
● Макс. Висота вільного падіння	0,3 m; п'ять разів, в упаковці до відправки
Температура окружающей среды при эксплуатации
● хв.	-20 °C
● макс.	60 °C
● горизонтальный настенный монтаж, хв.	-20 °C
● горизонтальний настінний монтаж, макс.	60 °C
● вертикальный настенный монтаж, хв.	-20 °C
● вертикальний настінний монтаж, макс.	50 °C
Температура окружающей среды при хранении/транспортировке
● хв.	-40 °C
● макс.	70 °C
Давление воздуха согласно IEC 60068-2-13
● Хранение/транспортировка, хв.	660 hPa
● Зберігання / транспортування, макс.	1 080 hPa
Относительная влажность воздуха
● Експлуатація при 25 °C без конденсації, макс.	95 %
Механические свойства/материалы
Матеріал корпусу (спереду)
● Пластиковый	Так
Размеры
Ширина	38 mm
Висота	62 mm
Глибина	21 mm
Массы
Маса, прибл.	35 g

Загальні характеристики

Число входів 2; З витікаючим струмом

Хв. секція гнучка. кабелі -20°C, -40°C

вертикальный настенный монтаж, макс. 50°C

вертикальный настенный монтаж, мин. -20°C

вид входного напряжения DC

горизонтальный настенный монтаж, макс. 60°C

горизонтальный настенный монтаж, мин. -20°C

для индикации состояния входов Так

для индикации состояния выходов Так

для сигнала "0" (L+ минус 5.0 В пост. струма) ... L+

для сигнала "0", макс. 1V

для сигнала "0", макс. (допустимый ток покоя) 1.4mA

для сигнала "1" 0 В ... (L+ минус 10 В пост. струма)

для сигнала "1", диапазон допустимых значений, макс. 0.1A

для сигнала "1", мин. 2.9mA

для сигнала "1", тип. 7mA

макс. высота свободного падения 0.3 m; п'ять разів, в упаковці до відправки

по группам для 2

при омической нагрузке, макс. 0.1A

хранение/транспортировка, макс. 1080hPa

хранение/транспортировка, мин. 660hPa

экранированные, макс. 50 м; екранована, вита пара

эксплуатация при 25 °C без конденсации, макс. 95%

CULus Так

RCM (ранее C-TICK) Так

Вид выходов 2; польовий МОП-транзистор, Електронний (з поточним/витікаючим струмом)

Допуск CSA Так

Допуск FM Так

Допуск UL Так

Допуск для судостроения Так

Допуск кс Так

Из шины на задней стойке 5 в пост. тока, тип. 35mA

Маркировка CE Так

Масса, прибл. 35g

Материал корпуса (спереди) пластиковый Так

Номинальное значение (пост. ток) для повышения мощности 24V

Нормальная рассеиваемая мощность 0.5W

Обозначение типа продукта SB 1223, DI 2 x 24 В пост. струму / DQ 2 x 24 В пост. струм 200 кГц

— до 40 °C, макс. 2

— параметрируемое Так ; 0.1/0.2/0.4/0.8/1.6/3.2/6.4/10.0/12.8/20.0 мкс; 0.05/0.1/0.2/0.4/0.8/1.6/3.2/6.4/10.0/12.8/20.0 мс, Так, Так

Висота 62mm

Глибина, мм 21mm

Захист від короткого замикання Ні

Макс. допустима робоча напруга Ue AC, V 60°C, 70°C

Ширина, мм 38mm
