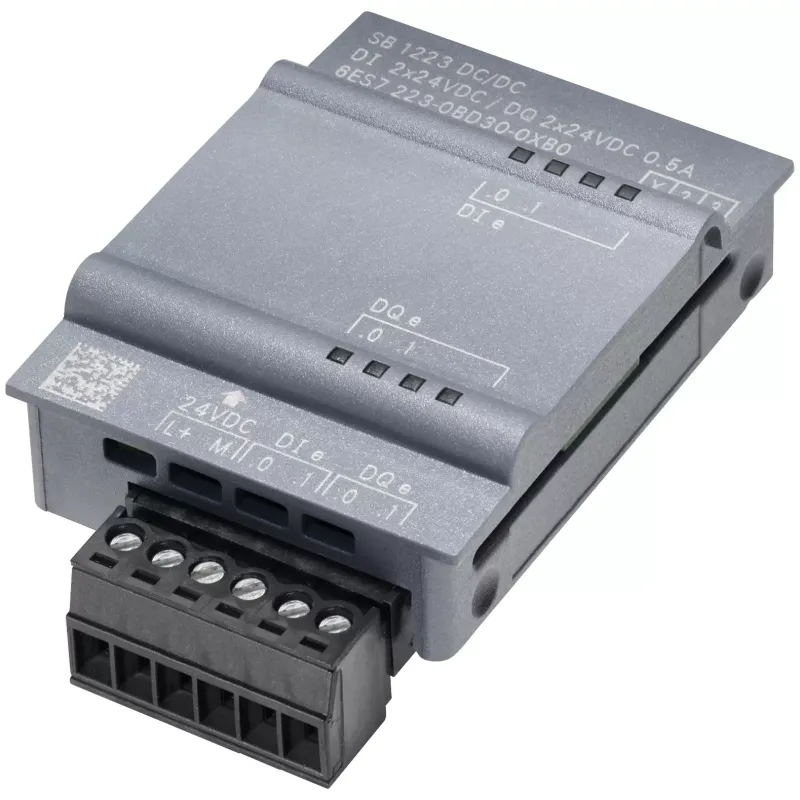

SIMATIC S7-1200, системна плата дискретного вводу/виводу SB 1223, 2 DI / 2 DO, 2 DI =24 в/2 DO =24 в

Популярний

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75824

Артикул: 6ES7223-0BD30-0XB0

Виробник: Siemens

3 625.71

Знайшли дешевше?

Загальні характеристики

Число входів - 2; з поточним струмом

Хв. секція гнучка. кабелі - -20°C, -40°C

вертикальный настенный монтаж, макс. - 50°C

Всі характеристики

	SIMATIC S7-1200, Digital I/O SB 1223, 2 DI/2 DO, 2 DI 24 V DC/2 DO 24 V DC
Общая информация
Позначення типу продукту	SB 1223, DI 2 x 24 В пост. струму / DQ 2 x 24 В пост. струм
Напруга питания
Допустимий діапазон, нижня межа (пост. струм)	20,4 V
Допустимий діапазон, верхня межа (пост. струм)	28,8 V
Входуной ток
З шини на задній стійці 5 В пост. струму, тип.	50 mA
Вихідное напряжение/заголовок
Источник питания измерительных преобразователей/заголовок
● Макс. струм живлення	4 mA; на канал
Рассеиваемая мощность
Нормальна розсіювана потужність	1 W
Цифрові входи
Число входів	2; з поточним струмом
● за групами для	1
Вхідна характеристика по IEC 61131, тип 1	Так
Число одновременно включаемых входов
Все монтажные положения
- до 40 °C, Макс.	2
Входуное напряжение
● Вид вхідної напруги	DC
● Номінальне значення (пост. струм)	24 V
● для сигналу "0"	від 0 до 5 В
● для сигналу "1"	від +15 до +30 В
Входуной ток
● для сигналу "0", макс. (допустимый ток покоя)	1 mA
● для сигналу "1", тип.	7 mA
Задержка на входе (при номинальном значении входного напряжения)
Для станТакртных входов
- параметрируемое	Так ; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс і 12,8 мс, вибирається в 4 групах
- з " 0 " на "1", Макс.	2 µs
- з "1" на "0", макс.	10 µs
Для входов аварийной сигнализации
- параметрируемое	Так
Для технологических функций
- параметрируемое	Так
Длина провоТак
● екрановані, макс.	50 m
Цифровые выводы
Вид виходів	2; польовий МОП-транзистор, Електронний (з поточним/витікаючим струмом)
● за групами для	1
Захист від короткого замикання	Ні
Коммутационная способность выходов
● при омічному навантаженні, макс.	0,5 A
● при ламповому навантаженні, макс.	5 W
Диапазон сопротивления нагрузке
● верхня межа	0,6 Ω
Вихідное напряжение
● Номінальне значення (пост. струм)	24 V
● для сигналу "0", макс.	0,1 V; з навантаженням 10 кОм
● для сигналу "1", хв.	20 V
Вихідной ток
● для сигналу "1", диапазон допустимых значений, макс.	0,5 A
● для сигналу "0", ток покоя, макс.	10 µA
Длина провоТак
● екрановані, макс.	50 m
Аварійні сигнали/диагностика/информация о состоянии
Аварійні сигнали	Так
Діагностична функція	Так
Диагностический светодиодный индикатор
● для індикації стану входів	Так
● для індикації стану виходів	Так
СтанТакрты, допуски, сертификаты
Маркування CE	Так
Допуск CSA	Так
Допуск UL	Так
CULus	Так
Допуск FM	Так
RCM (раніше C-TICK)	Так
Допуск КС	Так
Допуск для суднобудування	Так
Окружающие условия
Свободное падение
● Макс. Висота вільного падіння	0,3 m; п'ять разів, в упаковці до відправки
Температура окружающей среды при эксплуатации
● хв.	-20 °C
● макс.	60 °C
● горизонтальный настенный монтаж, хв.	-20 °C
● горизонтальний настінний монтаж, макс.	60 °C
● вертикальный настенный монтаж, хв.	-20 °C
● вертикальний настінний монтаж, макс.	50 °C
Температура окружающей среды при хранении/транспортировке
● хв.	-40 °C
● макс.	70 °C
Давление воздуха согласно IEC 60068-2-13
● Хранение/транспортировка, хв.	660 hPa
● Зберігання / транспортування, макс.	1 080 hPa
Относительная влажность воздуха
● Експлуатація при 25 °C без конденсації, макс.	95 %
Механические свойства/материалы
Матеріал корпусу (спереду)
● Пластиковый	Так

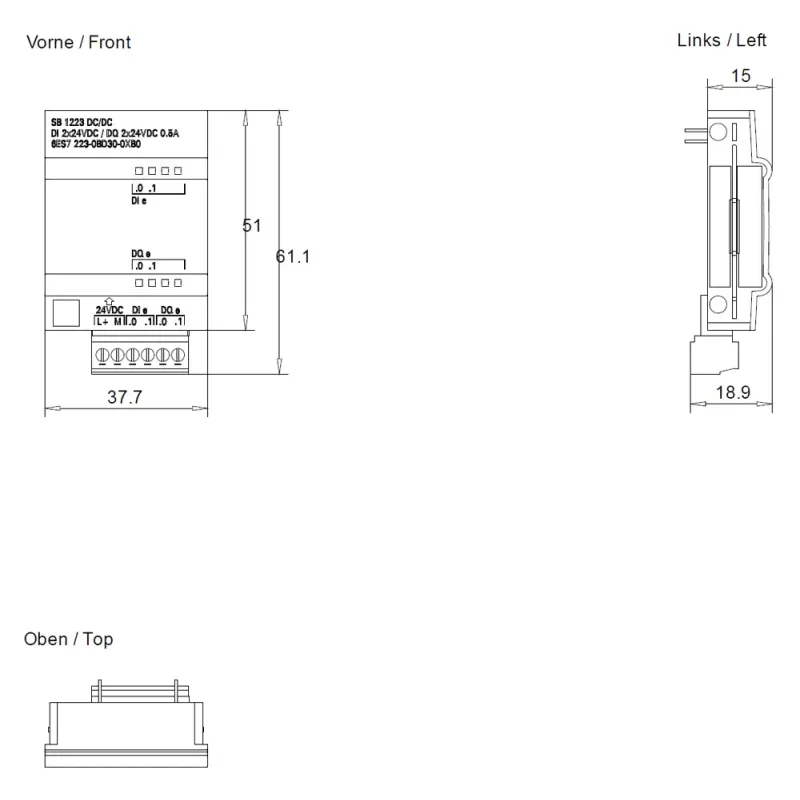

Размеры
Ширина	38 mm
Висота	62 mm
Глибина	21 mm
Массы
Маса, прибл.	40 g

Загальні характеристики

Число входів 2; з поточним струмом

Хв. секція гнучка. кабелі -20°C, -40°C

вертикальный настенный монтаж, макс. 50°C

вертикальный настенный монтаж, мин. -20°C

вид входного напряжения DC

горизонтальный настенный монтаж, макс. 60°C

горизонтальный настенный монтаж, мин. -20°C

для индикации состояния входов Так

для индикации состояния выходов Так

для сигнала "0" від 0 до 5 В

для сигнала "0", макс. 0.1 V; з навантаженням 10 кОм

для сигнала "0", макс. (допустимый ток покоя) 1mA

для сигнала "0", ток покоя, макс. 10µA

для сигнала "1" від +15 до +30 В

для сигнала "1", диапазон допустимых значений, макс. 0.5A

для сигнала "1", мин. 20 V

для сигнала "1", тип. 7mA

макс. высота свободного падения 0.3 m; п'ять разів, в упаковці до відправки

макс. ток питания 4 mA; на канал

по группам для 1

при ламповой нагрузке, макс. 5W

при омической нагрузке, макс. 0.5A

хранение/транспортировка, макс. 1080hPa

хранение/транспортировка, мин. 660hPa

экранированные, макс. 50m

эксплуатация при 25 °C без конденсации, макс. 95%

CULus Так

RCM (ранее C-TICK) Так

Аварийные сигналы Так

Вид выходов 2; польовий МОП-транзистор, Електронний (з поточним/витікаючим струмом)

Входная характеристика по IEC 61131, тип 1 Так

Диагностическая функция Так

Допуск CSA Так

Допуск FM Так

Допуск UL Так

Допуск для судостроения Так

Допуск кс Так

Допустимый диапазон, верхний предел (пост. ток) 28.8V

Допустимый диапазон, нижний предел (пост. ток) 20.4V

Из шины на задней стойке 5 в пост. тока, тип. 50mA

Маркировка CE Так

Масса, прибл. 40g

Материал корпуса (спереди) пластиковый Так

Номинальное значение (пост. ток) для повышения мощности 24V

Нормальная рассеиваемая мощность 1W

Обозначение типа продукта SB 1223, DI 2 x 24 В пост. струму / DQ 2 x 24 В пост. струм

— до 40 °C, макс. 2

— параметрируемое Так ; 0.2 мс; 0.4 мс; 0.8 мс; 1.6 мс; 3.2 мс; 6.4 мс і 12.8 мс, вибирається в 4 групах, Так, Так

— с "0" на "1", макс. 2µs

— с "1" на "0", макс. 10µs

Верхня межа відключення (Umах) 0.6Ω

Висота 62mm

Глибина, мм 21mm

Захист від короткого замикання Ні

Макс. допустима робоча напруга Ue AC, V 60°C, 70°C

Ширина, мм 38mm
