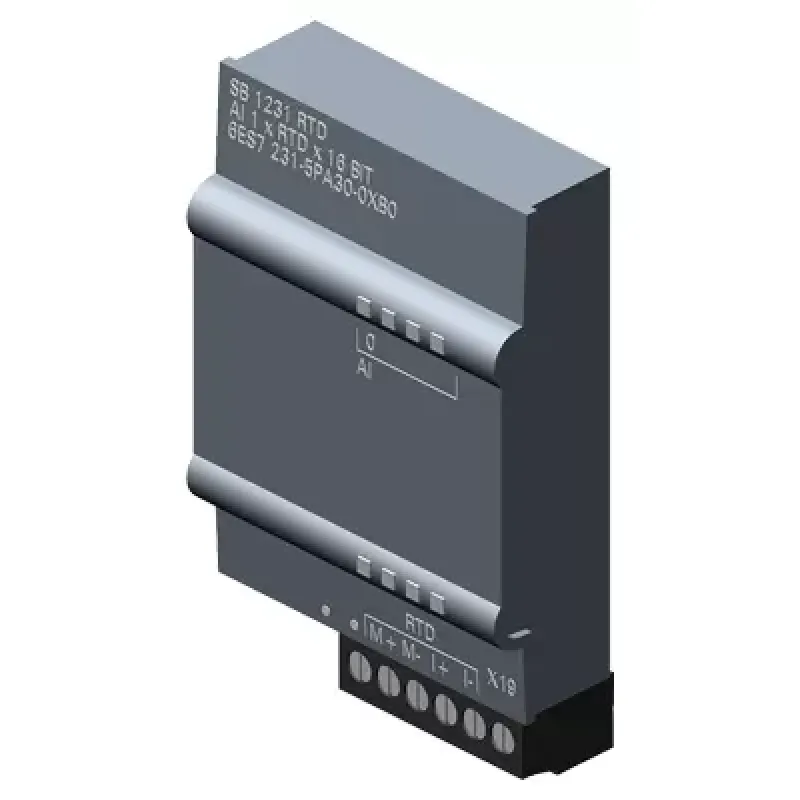

SIMATIC S7-1200, системна плата термосопротивления SB 1231 RTD, 1 аналоговий вхід (термосопротивление), 1-канальна, PT 100 і PT1000

Популярний

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75836

Артикул: 6ES7231-5PA30-0XB0

Виробник: Siemens

5 482.65

Знайшли дешевше?

Загальні характеристики

Принцип вимірювання - убудований.

Опір при випробувальній напрузі - Так ; 150 Ом, 300 Ом, 600 Ом

резистивный термометр - Так ; платина (Pt)

Всі характеристики

	SIMATIC S7-1200, Analog input, SB 1231RTD, 1 AI RTD, Pt100 and Pt1000
Общая информация
Позначення типу продукту	SB 1231, AI 1 x 16 розряд. RTD
Напруга питания
Номінальне значення (пост. струм)	24 V
Входуной ток
Споживання струму, тип.	5 mA
З шини на задній стійці 5 В пост. струму, тип.	20 mA
Рассеиваемая мощность
Нормальна розсіювана потужність	0,5 W
Аналоговые вводы
Число аналогових входів	1; Резистивний термометр
Макс. допустимое входное напряжение для токового вхоТак (предел разрушения)	±35 В
Техническую единицу измерения температуры можно заТакть	градусів Цельсія / градусів Фаренгейта
Входуные диапазоны
● Напруга	Так
● Струм	Ні
● Термоелемент	Ні
● Резистивний термометр	Так ; платина (Pt)
● Опору	Так ; 150 Ом, 300 Ом, 600 Ом
Входуные диапазоны (номинальные значения), напряжения
● від -80 до +80 мВ
— Опору на входе (от -80 до 80 мВ)	≥10 МОм
Диапазоны входных параметров (номинальные значения), термометр сопротивления
● Pt 100	Так
— Опору на входе (Pt 100)	100 Ω
● Pt 1000	Так
— Опору на входе (Pt 1000)	1 000 Ω
● Pt 200	Так
— Опору на входе (Pt 200)	200 Ω
● Pt 500	Так
— Опору на входе (Pt 500)	500 Ω
Диапазоны входных параметров (номинальные значения), сопротивления
● від 0 до 150 Ом	Так
● від 0 до 300 Ом	Так
● від 0 до 600 Ом	Так
Термоелемент (TC)
Температурна компенсація
- параметрируемое	Ні
Аналоговые выводы
Число аналогових виходів	0
Длина провоТак
● екрановані, макс.	100 м; екранована, вита пара
Формирование аналоговой величины для входов
Принцип вимірювання	убудований.
Время интегрирования и преобразования/разрешение на канал
● Макс. дозвіл з діапазоном перевантаження (біт зі знаком)	15 bit; + знак
● Настроюється час інтегрування	Ні
● ПоТаквление напряжения помех для частоты помех f1 в Гц	85 дБ при 10 / 50 / 60 / 400 Гц
Погрешности/точность
Похибка температури (щодо діапазону вхідних параметрів) (+/ -)	Весь діапазон вимірювань від 25 °C ±0,1% , до 55 °C ±0,2 %
Повторюваність у сталому стані при 25 °C (щодо діапазону вихідних параметрів), (+/ -)	0,05 %
ПоТаквление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
● Мін. синфазні перешкоди	120 dB
Аварійні сигнали/диагностика/информация о состоянии
Аварійні сигнали	Так
Діагностична функція	Так ; считываемые
Аварійні сигнали
● Діагностичний сигнал	Так
Диагностика
● Обрыв провоТак	Так
Диагностический светодиодный индикатор
● для індикації стану входів	Так
● для обслуговування	Так
СтанТакрты, допуски, сертификаты
Маркування CE	Так
Допуск CSA	Так
Допуск UL	Так
CULus	Так
Допуск FM	Так
RCM (раніше C-TICK)	Так
Допуск КС	Так
Допуск для суднобудування	Так
Окружающие условия
Свободное падение
● Макс. Висота вільного падіння	0,3 m; п'ять разів, в упаковці до відправки
Температура окружающей среды при эксплуатации
● хв.	-20 °C
● макс.	60 °C
● горизонтальный настенный монтаж, хв.	-20 °C
● горизонтальний настінний монтаж, макс.	60 °C
● вертикальный настенный монтаж, хв.	-20 °C
● вертикальний настінний монтаж, макс.	50 °C
Температура окружающей среды при хранении/транспортировке
● хв.	-40 °C
● макс.	70 °C
Давление воздуха согласно IEC 60068-2-13
● Эксплуатация. хв.	795 hPa
● Експлуатація, макс.	1 080 hPa
● Хранение/транспортировка, хв.	660 hPa
● Зберігання / транспортування, макс.	1 080 hPa
Относительная влажность воздуха
● Експлуатація при 25 °C без конденсації, макс.	95 %
Концентрация вредных веществ
● SO2 при отн. вологість < 60% без конденсації	S02: < 0,5 імп / хв; H2S: < 0,1 імп / хв; відносна вологість < 60% без конденсації
Технология подключения/заголовок
Необхідний передній штекер	Да
Механические свойства/материалы
Матеріал корпусу (спереду)
● Пластиковый	Так
Размеры
Ширина	38 mm
Висота	62 mm
Глибина	21 mm
Массы
Маса, прибл.	35 g

Загальні характеристики

Принцип вимірювання убудований.

Опір при випробувальній напрузі Так ; 150 Ом, 300 Ом, 600 Ом

резистивный термометр Так ; платина (Pt)

термоэлемент Ні

CULus Так

RCM (ранее C-TICK) Так

Аварийные сигналы Так

Диагностическая функция Так ; считываемые

Допуск CSA Так

Допуск FM Так

Допуск UL Так

Допуск для судостроения Так

Допуск кс Так

Из шины на задней стойке 5 в пост. тока, тип. 20mA

Макс. допустимое входное напряжение для токового входа (предел р ±35 В

Маркировка CE Так

Масса, прибл. 35g

Материал корпуса (спереди) пластиковый Так

Номинальное значение (пост. ток) для повышения мощности 24V

Нормальная рассеиваемая мощность 0.5W

Обозначение типа продукта SB 1231, AI 1 x 16 розряд. RTD

Повторяемость в установившемся состоянии при 25 °C (относительно 0.05%

Погрешность температуры (относительно диапазона входных параметр Весь діапазон вимірювань від 25 °C ±0.1% , до 55 °C ±0.2 %

Потребление тока, тип. 5mA

Техническую единицу измерения температуры можно задать градусів Цельсія / градусів Фаренгейта

Требуемый передний штекер Да

Число аналоговых входов защита от загрязнения согласно EN 60664- 1; Резистивний термометр

Число аналоговых выходов SO2 при отн. влажности < 60% без конден S02: < 0.5 імп / хв; H2S: < 0.1 імп / хв; відносна вологість < 60% без конденсації

Число аналоговых выходов вертикальный настенный монтаж, макс. 50°C

Число аналоговых выходов вертикальный настенный монтаж, мин. -20°C

Число аналоговых выходов горизонтальный настенный монтаж, макс. 60°C

Число аналоговых выходов горизонтальный настенный монтаж, мин. -20°C

Число аналоговых выходов диагностический сигнал Так

Число аналоговых выходов для индикации состояния входов Так

Число аналоговых выходов для обслуживания Так

Число аналоговых выходов макс. высота свободного падения 0.3 m; п'ять разів, в упаковці до відправки, 60°C, 70°C

Число аналоговых выходов макс. разрешение с диапазоном перегрузк 15 bit; + знак

Число аналоговых выходов мин. синфазные помехи 120dB, -20°C, -40°C

Число аналоговых выходов настраиваемое время интегрирования Ні

Число аналоговых выходов обрыв провода Так

Число аналоговых выходов подавление напряжения помех для частоты 85 дБ при 10 / 50 / 60 / 400 Гц

Число аналоговых выходов хранение/транспортировка, макс. 1080hPa

Число аналоговых выходов хранение/транспортировка, мин. 660hPa

Число аналоговых выходов экранированные, макс. 100 м; екранована, вита пара

Число аналоговых выходов эксплуатация при 25 °C без конденсации, 95%

Число аналоговых выходов эксплуатация, макс. 1080hPa

Число аналоговых выходов эксплуатация. мин. 795hPa

— параметрируемое Ні

— сопротивление на входе (Pt 100) 100Ω

— сопротивление на входе (Pt 1000) 1000Ω

— сопротивление на входе (Pt 200) 200Ω

— сопротивление на входе (Pt 500) 500Ω

— сопротивление на входе (от -80 до 80 мв) ≥10 МОм

● от -80 до +80 мв Pt 100 Так

● от -80 до +80 мв Pt 1000 Так

● от -80 до +80 мв Pt 200 Так

● от -80 до +80 мв Pt 500 Так

● от -80 до +80 мв от 0 до 150 ом Так

● от -80 до +80 мв от 0 до 300 ом Так

● от -80 до +80 мв от 0 до 600 ом Так

Висота 62mm

Глибина, мм 21mm

Напруга мережі управління Так

Струм витоку Ні

Ширина, мм 38mm
