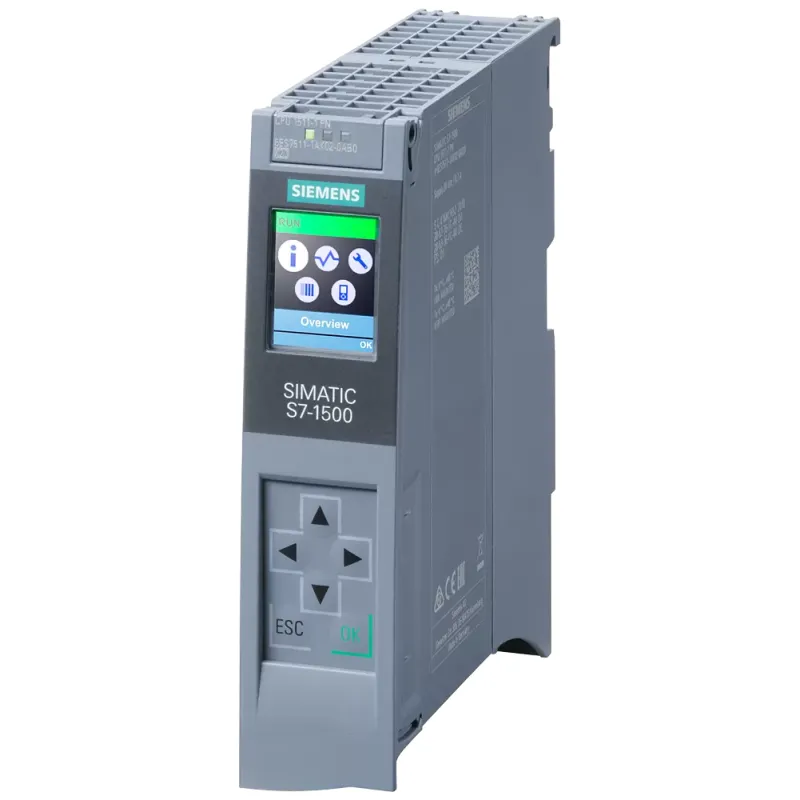

SIMATIC S7-1500, центральный процессор CPU 1511-1 PN, рабочая память 150 кб для программы и 1 мб для такнных, 1 интерфейс - PROFINET IRT с 2х-портовым коммутатором, производительность 60 нс на битовую операцию, необходима карта памяти SIMATIC MC
Популярний
Наявність:
Передзамовлення
0
Код товару: 75897
Артикул: 6ES7511-1AK02-0AB0
Виробник: Siemens
41 165.63
Знайшли дешевше?
| SIMATIC S7-1500, CPU 1511-1 PN, Central processing unit with working memory 150 KB for program and 1 MB for data, 1. interface: PROFINET IRT with 2 port switch, 60 NS bit-performance, SIMATIC memory card necessary | |
| Общая информация | |
| Позначення типу продукту | ЦП 1511-1 PN |
| Функциональный станТакрт HW | FS03 |
| Версія мікропрограмного забезпечення | V2.9 |
| Функция продукта | |
| ● Дані для ідентифікації та техобслуговування | Так ; I&M0 - I&M3 |
| ● Режим тактової синхронізації | Так ; Децентрализованно и централизованно; минимальное число OB: 6x за цикл длиной 625 мкс (децентрализованно) и 1 мс (централизованно) |
| Инженерное обеспечение с помощью | |
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среТак, версия не ниже | V17 (FW V2.9) / ab V15 (FW V2.5); с более ранними версиями TIA Portal проектируется как 6ES7511-1AK01-0AB0 |
| Управление конфигурацией | |
| Посредством набора Такнных | Так |
| Дисплей | |
| Диагональ экрана [см] | 3,45 cm |
| Элементы управления | |
| Число клавиш | 8 |
| Кнопки рабочих режимов | 2 |
| Напруга питания | |
| Номінальне значення (пост. струм) | 24 V |
| Допустимий діапазон, нижня межа (пост. струм) | 19,2 V |
| Допустимий діапазон, верхня межа (пост. струм) | 28,8 V |
| Захист від переплутування полярності | Так |
| Перемыкание при отказе сетевого питания и отключении напряжения | |
| ● Час перемикання при відмові мережевого живлення і відключенні напруги | 5 ms |
| ● Хв. частота повторення імпульсів | 1/с |
| Входуной ток | |
| Споживання струму (номінальне) | 0,7 A |
| Макс. споживання струму | 0,95 A |
| Макс. струм включення | 1,9 A; Номинальное значение |
| I²t | 0,02 A²·s |
| Мощность | |
| Потужність живлення шини на задній стінці | 10 W |
| Потребляемая мощность шины на задней стенке (сбалансированная) | 5,5 W |
| Рассеиваемая мощность | |
| Нормальна розсіювана потужність | 5,7 W |
| Запоминающее устройство | |
| Число гнізд для карты памяти SIMATIC | 1 |
| Требуется карта памяти SIMATIC | Так |
| Оперативное запоминающее устройство | |
| ● встроенное (для программ) | 150 kbyte |
| ● встроенное (для Такнных) | 1 Mbyte |
| Память загрузки | |
| ● вставная (карта памяти SIMATIC), макс. | 32 Gbyte |
| Хранение в буфере | |
| ● не требует обслуживания | Так |
| Время обработки ЦП | |
| Нормальний час операцій побітової обробки | 60 ns |
| Нормальний час операцій зі словами | 72 ns |
| Нормальний час виконання операцій арифметики з фіксованою точкою | 96 ns |
| Нормальний час виконання операцій з плаваючою точкою | 384 ns |
| Блоки ЦП | |
| Число элементов (всего): | 4 000; Блоки (OB, FB, FC, DB) и UDTs |
| Блоки Такнных (DB) | |
| ● Диапазон числовых значений | 1 до 60 999; разделено на: используемый пользователем диапазон числовых значений: 1 до 59 999 и диапазон числовых значений через SFC 86 созТакнные DB: 60 000 до 60 999 |
| ● Макс. розмір | 1 Mbyte; при БД с абсолютной адресацией макс. размер составляет 64 кбайт |
| Функциональные блоки (FB) | |
| ● Диапазон числовых значений | 0 до 65 535 |
| ● Макс. розмір | 150 kbyte |
| Функции (FC) | |
| ● Диапазон числовых значений | 0 до 65 535 |
| ● Макс. розмір | 150 kbyte |
| Организационные блоки (OB) | |
| ● Макс. розмір | 150 kbyte |
| ● Число вільних організаційних блоків циклічного виконання | 100 |
| ● Число організаційних блоків переривання за часом | 20 |
| ● Число організаційних блоків переривань із затримкою | 20 |
| ● Число організаційних блоків циклічних переривань | 20; с минимальным числом OB 3 x цикл 500 мкс |
| ● Число організаційних блоків апаратного переривання | 50 |
| ● Число организационных блоков прерывания DPV1 | 3 |
| ● Число организационных блоков прерываний циклов тактовой синхронизации | 2 |
| ● Число организационных блоков прерываний технологических циклов тактовой синхронизации | 2 |
| ● Число пускових організаційних блоків | 100 |
| ● Число організаційних блоків обробки асинхронних помилок | 4 |
| ● Число організаційних блоків обробки синхронних помилок | 2 |
| ● Число организационных блоков обработки диагностических сигналов | 1 |
| Глибина вложенности | |
| ● на клас пріоритету | 24 |
| Лічильник, таймеры и их остаток | |
| Счетчик S7 | |
| ● Число | 2 048 |
| Остаточность | |
| — настроюватися | Так |
| Счетчик IEC | |
| ● Число | неограниченное число (ограничение только посредством ОЗУ) |
| Остаточность | |
| — настроюватися | Так |
| Таймеры S7 | |
| ● Число | 2 048 |
| Остаточность | |
| — настроюватися | Так |
| Таймер IEC | |
| ● Число | неограниченное число (ограничение только посредством ОЗУ) |
| Остаточность | |
| — настроюватися | Так |
| Области Такнных и их остаток | |
| Остаточная область Такнных (включая таймеры, счетчики, маркеры), макс. | 128 kbyte; в сумме; остаточная память, предназначенная для хранения маркеров, времени, счетчиков, блоков Такнных и технологических Такнных (осей): 88 Кбайт |
| Расширенная остаточная область Такнных (включая таймеры, счетчики, маркеры), макс. | 1 Mbyte; При использовании PS 60 W 24/48/60 V DC HF |
| Маркер | |
| ● Макс. розмір | 16 kbyte |
| ● Число меток синхронизации | 8; 8 битов маркировки такта, собранные в одном байте маркировки такта |
| Блоки управляющих Такнных | |
| ● Настраиваемый остаток | Так |
| ● Предварительно заТакнный остаток | Нет |
| Локальные Такнные | |
| ● на клас пріоритету, макс. | 64 kbyte; макс. 16 Кбайт на блок |
| Адресная область | |
| Число модулів ввоТак-вывоТак | 1 024; макс. количество модулей / подмодули |
| Периферийная адресная область | |
| ● Уведення | 32 kbyte; все входы включены в образ процесса |
| ● Висновок | 32 kbyte; все выходы включены в образ процесса |
| В том числе на каждую встроенную подсистему ввоТак-вывоТак | |
| — Уведення (объем) | 8 kbyte |
| — Висновок (объем) | 8 kbyte |
| В том числе на CM/CP | |
| — Уведення (объем) | 8 kbyte |
| — Висновок (объем) | 8 kbyte |
| Частичный образ процесса | |
| ● Макс. число частичных образов процесса | 32 |
| Конфигурация аппаратного обеспечения | |
| Число децентрализованных систем ввоТак-вывоТак | 32; под децентрализованной системой ввоТак-вывоТак, кроме подключения децентрализованных периферийных устройств через коммуникационные модули PROFINET или PROFIBUS, понимают подключение периферийных устройств через ведущие модули AS-i или коммуникационные модули (например, IE/PB-Link) |
| Число ведущих устройств DP | |
| ● по CM | 4; В совокупности может быть вставлено не более 4 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet) |
| Число контроллеров ввоТак-вывоТак | |
| ● убудований | 1 |
| ● по CM | 4; В совокупности может быть вставлено не более 4 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet) |
| Монтажные стойки | |
| ● Макс. число модулей на монтажную стойку | 32; ЦП + 31 модуль |
| ● Макс. число строк | 1 |
| Коммуникационный модуль для двухточечного соединения | |
| ● Число коммуникационных модулей для двухточечного соединения | число подсоединяемых коммуникационных модулей PtP ограничено имеющимся числом гнезд |
| Время | |
| Часы | |
| ● Тип | Аппаратные часы |
| ● Время хранения в буфере | 6 wk; при температурі навколишнього середовища 40 °C, норм. |
| ● Макс. отклонение в день | 10 s; норм.: 2 с |
| Счетчик рабочего времени | |
| ● Число | 16 |
| Синхронізація часу | |
| ● поддерживается | Так |
| ● в AS, ведущее устройство | Так |
| ● в AS, подчиненное устройство | Так |
| ● на Ethernet по NTP | Так |
| Интерфейсы | |
| Число роз'ємів PROFINET | 1 |
| 1. интерфейс | |
| Физические параметры интерфейсов | |
| ● RJ 45 (Ethernet) | Так ; X1 |
| ● Число портов | 2 |
| ● убудований коммутатор | Так |
| Протоколы | |
| ● IP-протокол | Так ; IPv4 |
| ● Контроллер PROFINET IO | Так |
| ● Устройство ввоТак-вывоТак PROFINET | Так |
| ● Связь SIMATIC | Так |
| ● Открытая связь IE | Так ; в качестве опции версия с шифрованием |
| ● ИнтерНі-сервер | Так |
| ● Резервирование среды переТакчи | Так |
| Контроллер PROFINET IO | |
| Службы | |
| - Зв'язок PG / OP | Так |
| — Тактовая синхронизация | Так |
| — Прямой обмен Такнными | Так ; Необходимое условие: IRT и синхронность тактовых импульсов (MRPD - опционально) |
| — IRT | Так |
| — PROFIenergy | Так ; На программу пользователя |
| - Пуск згідно з пріоритетом | Так ; макс. 32 PROFINET-устройства |
| - Макс. число подключаемых устройств ввоТак-вывоТак | 128; В совокупности может быть подключено не более 256 децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET |
| — из них IO-устройств с IRT, макс. | 64 |
| - Макс. число подключаемых устройств ввоТак-вывоТак для RT | 128 |
| — из них на линию, макс. | 128 |
| - Макс. число одновременно активируемых/деактивируемых устройств ввоТак-вывоТак | 8; В совокупности через все интерфейсы |
| - Макс. число устройств ввоТак-вывоТак на инструмент | 8 |
| — Время актуализации | Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввоТак-вывоТак и предполагаемого количества полезных Такнных |
| Время обновления при IRT | |
| — для тактового импульса переТакчи 250 мкс | от 250 мкс до 4 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 625 мкс синхронного по такту OB является основополагающим |
| — для тактового импульса переТакчи 500 мкс | от 500 мкс до 8 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 625 мкс синхронного по такту OB является основополагающим |
| — для тактового импульса переТакчи 1 мс | от 1 мс до 16 мс |
| — для тактового импульса переТакчи 2 мс | от 2 мс до 32 мс |
| — для тактового импульса переТакчи 4 мс | от 4 мс до 64 мс |
| — при IRT и параметрировании «непрямых» тактовых импульсов переТакчи | Время актуализации = настраиваемые «нечетные» тактовые импульсы переТакчи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс) |
| Время обновления при RT | |
| — для тактового импульса переТакчи 250 мкс | от 250 мкс до 128 мс |
| — для тактового импульса переТакчи 500 мкс | от 500 мкс до 256 мс |
| — для тактового импульса переТакчи 1 мс | от 1 мс до 512 мс |
| — для тактового импульса переТакчи 2 мс | от 2 мс до 512 мс |
| — для тактового импульса переТакчи 4 мс | от 4 мс до 512 мс |
| Устройство ввоТак-вывоТак PROFINET | |
| Службы | |
| - Зв'язок PG / OP | Так |
| — Тактовая синхронизация | Ні |
| — IRT | Так |
| — PROFIenergy | Так ; На программу пользователя |
| — Shared Device | Так |
| - Макс. число контроллеров ввоТак-вывоТак при использовании Shared Device | 4 |
| — Активация/ деактивация устройств "I-Device" | Так ; На программу пользователя |
| — Asset-Management-Record | Так ; На программу пользователя |
| Физические параметры интерфейсов | |
| RJ 45 (Ethernet) | |
| ● 100 Мбит/с | Так |
| ● Автоматичне визначення | Так |
| ● Автоматична комутація | Так |
| ● сеть Industrial Ethernet, светодиод состояния | Так |
| Протоколы | |
| PROFIsafe | Ні |
| Число соединений | |
| ● Макс. число соединений | 96; по встроенным интерфейсам ЦП и подключенным коммуникационным процессорам/модулям |
| ● Число соединений, резервируемых для ES/HMI/интерНіа | 10 |
| ● Число соединений по встроенным интерфейсам | 64 |
| ● Число соединений S7-маршрутизации | 16 |
| Режим дублирования | |
| ● H-Sync-Forwarding | Так |
| Резервирование среды переТакчи | |
| — Резервирование среды переТакчи | только через 1-й интерфейс (X1) |
| — MRP | Так ; MRP-Automanager согласно IEC 62439-2, версия 2.0; менеджер MRP; клиент MRP |
| — Межкомпонентное соединение MRP, поддерживается | Так ; как абонент кольцевой сети MRP согласно IEC 62439-2, реТаккция 3.0 |
| — MRPD | Так ; Необходимое условие: IRT |
| — Нормальное время переключения в случае прерывания линии | 200 ms; при MRP; без толчков при MRPD |
| - Макс. число абонентов в кольце | 50 |
| Связь SIMATIC | |
| ● Зв'язок PG / OP | Так ; предварительно настроено шифрование с помощью TLS V1.3 |
| ● S7-маршрутизация | Так |
| ● S7-связь, в качестве сервера | Так |
| ● S7-связь, в качестве клиента | Так |
| ● Макс. количество полезных Такнных на запрос | см. онлайн-справку (S7 communication (связь S7), User data size (размер Такнных пользователя)) |
| Открытая связь IE | |
| ● TCP/IP | Так |
| — Макс. розмір Такнных | 64 kbyte |
| — Несколько пассивных соединений на порт, поддерживается | Так |
| ● ISO-on-TCP (RFC1006) | Так |
| — Макс. розмір Такнных | 64 kbyte |
| ● UDP | Так |
| — Макс. розмір Такнных | 2 kbyte; 1 472 байт при UDP Broadcast |
| — UDP-Multicast | Так ; Макс. 5 цепей Multicast |
| ● DHCP | Так |
| ● DNS | Так |
| ● SNMP | Так |
| ● DCP | Так |
| ● LLDP | Так |
| ● Кодирование | Так ; опция |
| ИнтерНі-сервер | |
| ● HTTP | Так ; Страницы станТакртные и пользовательские |
| ● HTTPS | Так ; Страницы станТакртные и пользовательские |
| OPC UA | |
| ● Требуется лицензия Runtime | Так ; Требуется лицензия Small |
| ● OPC UA Client | Так |
| — Аутентификация приложения | Так |
| — Политика безопасности | Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 |
| — Аутентификация пользователя | «аноним» или с помощью имени пользователя и пароля |
| - Макс. число соединений | 4 |
| — Количество узлов клиентских интерфейсов, макс. | 1 000 |
| — Количество элементов для единичного вызова OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList, макс. | 300 |
| — Количество элементов для единичного вызова OPC_UA_NameSpaceGetIndexList, макс. | 20 |
| — Количество элементов для единичного вызова OPC_UA_MethodGetHandleList, макс. | 100 |
| — Количество одновременных вызовов команд клиента за одно соединение (кроме OPC_UA_ReadList, OPC_UA_WriteList, OPC_UA_MethodCall), макс. | 1 |
| — Количество одновременных вызовов команд клиента OPC_UA_ReadList, OPC_UA_WriteList и OPC_UA_MethodCall, макс. | 5 |
| — Количество регистрируемых узлов, макс. | 5 000 |
| — Количество регистрируемых методов вызова OPC_UA_MethodCall, макс. | 100 |
| — Количество входов/выходов при вызове OPC_UA_MethodCall, макс. | 20 |
| ● OPC UA Server | Так ; Data Access (Read, Write, Subscribe), Method Call, Custom Address Space |
| — Аутентификация приложения | Так |
| — Политика безопасности | Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 |
| — Аутентификация пользователя | «аноним» или с помощью имени пользователя и пароля |
| — поддерживает GDS (управление сертификатами) | Так |
| — Количество сеансов, макс. | 32 |
| — Количество доступных переменных, макс. | 50 000 |
| — Количество регистрируемых узлов, макс. | 10 000 |
| — Количество подписок на сеанс, макс. | 20 |
| — Мин. интервал сканирования | 100 ms |
| — Мин. интервал отправки | 500 ms |
| — Количество методов сервера, макс. | 20 |
| — Количество входов/выходов на метод сервера, макс. | 20 |
| — Количество контролируемых элементов (monitored items), макс. | 1 000; При интервале считывания 1 с и интервале переТакчи 1 с |
| — Количество серверных интерфейсов, макс. | на каждый сервер: 10 типа "серверный интерфейс" / "спецификация партнера" и 20 типа "ссылка на пространство имен" |
| — Количество узлов пользовательских интерфейсов сервера, макс. | 1 000 |
| ● аварийные сигналы и условия | Так |
| — Количество программных сообщений | 100 |
| — Количество сообщений для диагностики системы | 50 |
| Другие протоколы | |
| ● MODBUS | Так ; MODBUS TCP |
| Тактовая синхронизация | |
| РавноуТакленность | Так |
| Функции оповещения S7 | |
| Макс. число запитуваних станцій для функцій оповіщення | 32 |
| Программные сообщения | Так |
| Количество конфигурируемых программных сообщений, макс. | 5 000; Программные сообщения генерируются в модуле Program_Alarm, ProDiag или GRAPH |
| Количество загружаемых программных сообщений в режиме RUN, макс. | 2 500 |
| Количество одновременно активных сообщений, макс. | |
| ● Количество программных сообщений | 600 |
| ● Количество сообщений для диагностики системы | 100 |
| ● Количество сообщений для технологических объектов Motion | 80 |
| Функции испытания и ввоТак в эксплуатацию | |
| Общий ввод в эксплуатацию (Team Engineering) | Так ; возможен параллельный онлайн-доступ для до 5 систем инжиниринга |
| Блок стану | Так ; до 8 одновременно (в сумме через все клиенты ES) |
| Одиночний крок | Ні |
| Число контрольних точок | 8 |
| Состояние/управление | |
| ● Переменные состояние/управления | Так |
| ● Переменные | входы/выходы, маркеры, блоки Такнных, периферийные входы/выходы, таймеры, счетчики |
| ● Макс. число переменных | |
| - з них змінних стану, макс. | 200; на запрос |
| - з них змінних управління, Макс. | 200; на запрос |
| Принудительное исполнение | |
| ● Принудительное исполнение | Так |
| ● Принудительное исполнение, переменные | Периферийные входы/выходы |
| ● Макс. число переменных | 200 |
| Диагностический буфер | |
| ● бувши | Так |
| ● Макс. число элементов | 1 000 |
| - з них стійких до відмови мережі | 500 |
| Слежения | |
| ● Количество слежений с возможностью проектирования | 4; на одно слежение возможны Такнные в объеме 512 кбайт |
| Аварійні сигнали/диагностика/информация о состоянии | |
| Диагностический светодиодный индикатор | |
| ● Светодиод RUN/STOP | Так |
| ● Светодиод ERROR | Так |
| ● Светодиод MAINT | Так |
| ● STOP ACTIVE-СИД | Так |
| ● Индикатор соединения LINK TX/RX | Так |
| Поддерживаемые технологические объекты | |
| Управление перемещениями | Так ; Примітка. Количество технологических объектов влияет на время цикла программы ПЛК; помощь в выборе посредством инструмента TIA Selection Tool |
| ● Количество располагаемых ресурсов Motion Control для технологических объектов | 800 |
| ● Необходимые ресурсы Motion Control | |
| — на ось числа оборотов | 40 |
| — на ось позиционирования | 80 |
| — на ведомую ось | 160 |
| — на внешний Тактчик | 80 |
| — на кулачок | 20 |
| — на кривую кулачка | 160 |
| — на измерительный щуп | 40 |
| ● Ось позиционирования | |
| — Количество позиционирующих осей при цикле управления перемещения 4 мс (типовое значение) | 5 |
| — Количество позиционирующих осей при цикле управления перемещения 8 мс (типовое значение) | 10 |
| Регулятор | |
| ● PID_Compact | Так ; универсальный ПИД-регулятор со встроенными функциями оптимизации |
| ● PID_3Step | Так ; ПИД-регулятор со встроенными функциями оптимизации для клапанов |
| ● PID-Temp | Так ; ПИД-регулятор со встроенными функциями оптимизации для температуры |
| Счет и измерение | |
| ● Высокоскоростной Тактчик | Так |
| Окружающие условия | |
| Температура окружающей среды при эксплуатации | |
| ● горизонтальный настенный монтаж, хв. | -25 °C; Без конденсации |
| ● горизонтальний настінний монтаж, макс. | 60 °C; Дисплей: 50 ℃; при норм. рабочей температуре 50 ℃ дисплей отключается |
| ● вертикальный настенный монтаж, хв. | -25 °C; Без конденсации |
| ● вертикальний настінний монтаж, макс. | 40 °C; Дисплей: 40 ℃; если рабочая температура превышает нормальную температуру 40 ℃, то дисплей отключается |
| Температура окружающей среды при хранении/транспортировке | |
| ● хв. | -40 °C |
| ● макс. | 70 °C |
| Висота при эксплуатации относительно уровня моря | |
| ● Висота места установки над уровнем моря, макс. | 5 000 m; обмеження при установці на висоті > 2.000 м, див. технічний опис |
| Проектирование/заголовок | |
| Проектирование/программирование/заголовок | |
| Язык программирования | |
| — KOP | Так |
| — FUP | Так |
| — AWL | Так |
| — SCL | Так |
| — GRAPH | Так |
| Защита ноу-хау | |
| ● Защита программ пользователя/защита паролем | Так |
| ● Защита от копирования | Так |
| ● Защита блоков | Так |
| Защита доступа | |
| ● защита конфиденциальных конфигурационных параметров | Так |
| ● Пароль для дисплея | Так |
| ● Степень защиты: защита от записи | Так |
| ● Степень защиты: защита от записи/чтения | Так |
| ● Степень защиты: полная защита | Так |
| Программирование/контроль времени цикла/заголовок | |
| ● нижня межа | настраиваемое минимальное время цикла |
| ● верхня межа | заТакваемое максимальное время цикла |
| Размеры | |
| Ширина | 35 mm |
| Висота | 147 mm |
| Глибина | 129 mm |
| Массы | |
| Маса, прибл. | 405 g |
Найкращі ціни, склад, умови.
Знижки на розетки, вимикачі, автоматичні вимикачі, дифреле, кабельно-провідникову продукцію, ПЗВ, УПП тощо.
⚡️ Великі знижки в залежності від суми покупки.
Запитуйте Вашу персональну знижку у наших менеджерів.
Якщо Ви не змогли знайти на сайті нашого інтернет магазину потрібного вам товару зверніться до наших менеджерів за контактними телефонами або на E-mail, швидше за все ми просто не встигли створити картку товару, наш представник проконсультує по наявності, вартості та терміну доставки.
