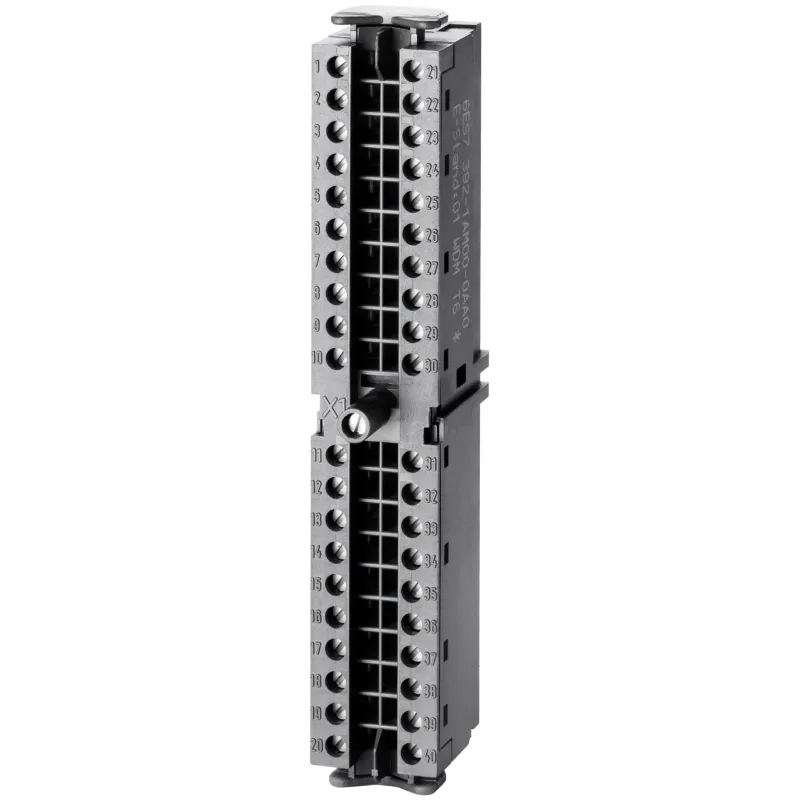

SIMATIC S7-300, 40-полюсний фронтальний з\'єднувач для сигнальних модулів, клем з гвинтовими затискачами
Популярний
Наявність:
Передзамовлення
0
Код товару: 75895
Артикул: 6ES7392-1AM00-0AA0
Виробник: Siemens
2 788.16
Знайшли дешевше?
Загальні характеристики
Хв. секція гнучка. кабелі -
0°C, -40°C
число проводов на одно соединение -
1; Или 2 провоТак с сечением до 0.75 мм² (сумма) в общем кабельном зажиме
Входит в комплект поставки продукта -
S7-300
| SIMATIC S7-300, Front connector with screw contacts, 40-pole | |
| Общая информация | |
| Позначення типу продукту | Передній штекер |
| Окружающие условия | |
| Температура окружающей среды при эксплуатации | |
| ● хв. | 0 °C |
| ● макс. | 60 °C |
| Температура окружающей среды при хранении/транспортировке | |
| ● хв. | -40 °C |
| ● макс. | 70 °C |
| Приладдя | |
| Входуит в комплект поставки продукта | S7-300 |
| Технология подключения/заголовок | |
| Соединение периферийных устройств | |
| ● З'єднання | Гвинтові клеми |
| ● Число проводів на одне з'єднання | 1; Или 2 провоТак с сечением до 0,75 мм² (сумма) в общем кабельном зажиме |
| Поперечное сечение провоТак в мм² | |
| - Мін. під'єднується перетин для цілісних проводів | 0,25 mm² |
| - Макс. приєднується перетин для цілісних проводів | 0,75 mm² |
| - Мін. приєднується перетин для гнучких проводів без кабельного затиску | 0,25 mm² |
| - Макс. приєднується перетин для гнучких проводів без кабельного затиску | 0,75 mm² |
| - Мін. приєднується перетин для гнучких проводів з кабельним затискачем | 0,25 mm² |
| - Макс. приєднується перетин для гнучких проводів з кабельним затискачем | 0,75 mm² |
| Поперечное сечение провоТак по AWG | |
| - Мін. під'єднується перетин для цілісних проводів | 24 |
| - Макс. приєднується перетин для цілісних проводів | 19 |
| - Мін. приєднується перетин для гнучких проводів без кабельного затиску | 24 |
| - Макс. приєднується перетин для гнучких проводів без кабельного затиску | 19 |
| - Мін. приєднується перетин для гнучких проводів з кабельним затискачем | 24 |
| - Макс. приєднується перетин для гнучких проводів з кабельним затискачем | 19 |
| Обработка концов жил | |
| - Хв. Довжина зачистки ізоляції проводів | 6 mm |
| - Макс. довжина зачистки ізоляції проводів | 6 mm |
| - Кабельний затиск згідно DIN 46228 без пластмасової муфти | Форма A, довжиною від 5 мм до 7 мм |
| - Кабельний затиск згідно DIN 46228 з пластмасовою муфтою | Форма E, довжиною до 6 мм |
| Монтаж | |
| — Інструмент | Викрутка, конічне виконання, від 3 до 3,5 мм |
| — Момент затяжки хв. | 0,4 N·m |
| - Момент затягування макс. | 0,7 N·m |
| Размеры | |
| Ширина | 21,6 mm |
| Висота | 125 mm |
| Глибина | 40,9 mm |
| Массы | |
| Маса, прибл. | 137 g |
Загальні характеристики
Хв. секція гнучка. кабелі
0°C, -40°C
число проводов на одно соединение
1; Или 2 провоТак с сечением до 0.75 мм² (сумма) в общем кабельном зажиме
Входит в комплект поставки продукта
S7-300
Масса, прибл.
137g
Обозначение типа продукта
Передній штекер
— инструмент
Викрутка, конічне виконання, від 3 до 3.5 мм
— кабельный зажим согласно DIN 46228 без пластмассовой муфты
Форма A, довжиною від 5 мм до 7 мм
— кабельный зажим согласно DIN 46228 с пластмассовой муфтой
Форма E, довжиною до 6 мм
— макс. длина зачистки изоляции проводов
6mm
— макс. подсоединяемое сечение для гибких проводов без кабельног
0.75mm², 19
— макс. подсоединяемое сечение для гибких проводов с кабельным з
0.75mm², 19
— макс. подсоединяемое сечение для цельных проводов
0.75mm², 19
— мин. длина зачистки изоляции проводов
6mm
— мин. подсоединяемое сечение для гибких проводов без кабельного
0.25mm², 24
— мин. подсоединяемое сечение для гибких проводов с кабельным за
0.25mm², 24
— мин. подсоединяемое сечение для цельных проводов
0.25mm², 24
— момент затяжки макс.
0.7N·m
— момент затяжки мин.
0.4N·m
Висота
125mm
Глибина, мм
40.9mm
З'єднання-клеми
Гвинтові клеми
Макс. допустима робоча напруга Ue AC, V
60°C, 70°C
Ширина, мм
21.6mm
