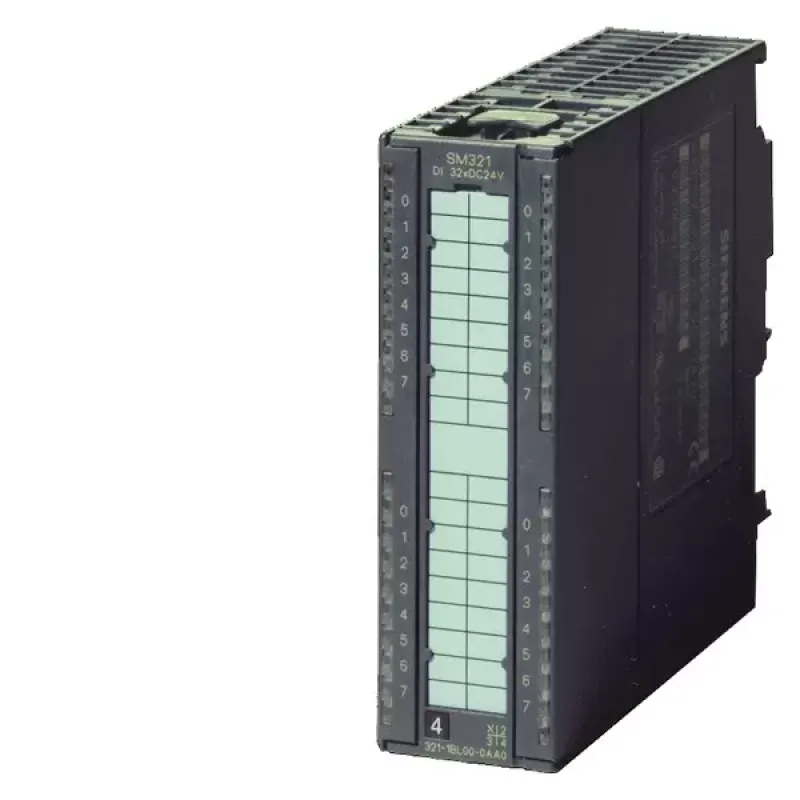

SIMATIC S7-300, SM 321, модуль введення дискретних сигналів: оптоелектронний поділ зовнішніх і внутрішніх ланцюгів, 16 входів =24в. 20-полюсний фронтальний з\'єднувач замовляється окремо
Популярний
Наявність:
Передзамовлення
0
Код товару: 75870
Артикул: 6ES7321-1BH02-0AA0
Виробник: Siemens
12 607.35
Знайшли дешевше?
Загальні характеристики
Число входів -
16
2-проводной датчик -
Так
аварийный сигнал процесса -
Ні
| SIMATIC S7-300, Digital input SM 321, isolated, 16 DI, 24 V DC, 1x 20-pole | |
| Напруга питания | |
| Напруга нагрузки L+ | |
| ● Номінальне значення (пост. струм) | 24 V |
| ● Допустимий діапазон, нижня межа (пост. струм) | 20,4 V |
| ● Допустимий діапазон, верхня межа (пост. струм) | 28,8 V |
| Входуной ток | |
| З шини на задній стійці 5 В пост. струму, макс. | 10 mA |
| Рассеиваемая мощность | |
| Нормальна розсіювана потужність | 3,5 W |
| Цифрові входи | |
| Число входів | 16 |
| Вхідна характеристика по IEC 61131, тип 1 | Так |
| Число одновременно включаемых входов | |
| Горизонтальный настенный монтаж | |
| - до 40 °C, Макс. | 16 |
| - до 60℃, макс. | 16 |
| Вертикальный настенный монтаж | |
| - до 40 °C, Макс. | 16 |
| Входуное напряжение | |
| ● Вид вхідної напруги | DC |
| ● Номінальне значення (пост. струм) | 24 V |
| ● для сигналу "0" | від -30 до +5 В |
| ● для сигналу "1" | від 13 до 30 В |
| Входуной ток | |
| ● для сигналу "1", тип. | 7 mA |
| Задержка на входе (при номинальном значении входного напряжения) | |
| Для станТакртных входов | |
| - параметрируемое | Ні |
| — с "0" на "1", хв. | 1,2 ms |
| - з " 0 " на "1", Макс. | 4,8 ms |
| — с "1" на "0", хв. | 1,2 ms |
| - з "1" на "0", макс. | 4,8 ms |
| Длина провоТак | |
| ● екрановані, макс. | 1 000 m |
| ● неекрановані, макс. | 600 m |
| Датчики | |
| Подключаемые Тактчики | |
| ● 2-проводной Тактчик | Так |
| — макс. допустимый ток покоя (2-проводной Тактчик) | 1,5 mA |
| Аварійні сигнали/диагностика/информация о состоянии | |
| Аварійні сигнали | Ні |
| Діагностична функція | Ні |
| Аварійні сигнали | |
| ● Діагностичний сигнал | Ні |
| ● Аварійний сигнал процесу | Ні |
| Диагностический светодиодный индикатор | |
| ● Индикатор состояния цифрового вхоТак (зеленый) | Так |
| Гальванічна розв'язка | |
| Гальванічна розв'язка цифровых вводов | |
| ● між каналами | Ні |
| ● між каналами, в блоках для | 16 |
| ● між каналами і шиною на задній стінці | Так ; Оптронная пара |
| Изоляция | |
| Ізоляція, випробувана за допомогою | 500 В пост. струма |
| Технология подключения/заголовок | |
| Необхідний передній штекер | 20-полюсний |
| Размеры | |
| Ширина | 40 mm |
| Висота | 125 mm |
| Глибина | 120 mm |
| Массы | |
| Маса, прибл. | 200 g |
Загальні характеристики
Число входів
16
2-проводной датчик
Так
аварийный сигнал процесса
Ні
вид входного напряжения
DC
диагностический сигнал
Ні
для сигнала "0"
від -30 до +5 В
для сигнала "1"
від 13 до 30 В
для сигнала "1", тип.
7mA
индикатор состояния цифрового входа (зеленый)
Так
между каналами
Ні
между каналами и шиной на задней стенке
Так ; Оптронная пара
между каналами, в блоках для
16
неэкранированные, макс.
600m
экранированные, макс.
1000m
Аварийные сигналы
Ні
Входная характеристика по IEC 61131, тип 1
Так
Диагностическая функция
Ні
Допустимый диапазон, верхний предел (пост. ток)
28.8V
Допустимый диапазон, нижний предел (пост. ток)
20.4V
Из шины на задней стойке 5 в пост. тока, макс.
10mA
Изоляция, испытанная посредством
500 В пост. струма
Масса, прибл.
200g
Номинальное значение (пост. ток) для повышения мощности
24V
Нормальная рассеиваемая мощность
3.5W
Требуемый передний штекер
20-полюсний
— до 40 °C, макс.
16
— до 60 ℃, макс.
16
— макс. допустимый ток покоя (2-проводной датчик)
1.5mA
— параметрируемое
Ні
— с "0" на "1", макс.
4.8ms
— с "0" на "1", мин.
1.2ms
— с "1" на "0", макс.
4.8ms
— с "1" на "0", мин.
1.2ms
Висота
125mm
Глибина, мм
120mm
Ширина, мм
40mm
