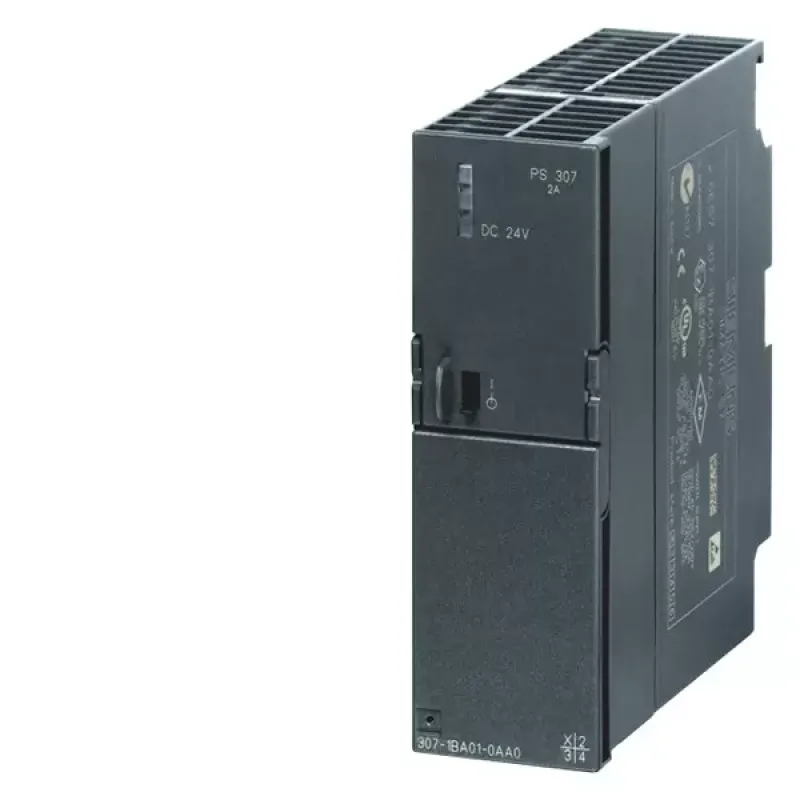

SIMATIC S7-300, стабілізований блок живлення PS307 вхід: ~120/230 в, вихід: =24 в / 2 A
Популярний
Наявність:
Передзамовлення
0
Код товару: 75860
Артикул: 6ES7307-1BA01-0AA0
Виробник: Siemens
8 303.88
Знайшли дешевше?
Загальні характеристики
Гальванічна розв'язка / між електромагнітної котушкою і конт -
вихідна напруга SELV Ua по EN 60950-1 і EN 50178
Механічні пристосування / торцева пластина -
монтажный аТакптер для профильной шины (6EP1971-1BA00)
Діапазон струму спокою I0 -
0...2A
| SIMATIC PS307/1AC/DC24B/2ASIMATIC S7-300 РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ PS307 ВХОД: AC 120/230 В ВЫХОД: DC 24 В/2 A | |
| Входу | |
| Входу | 1-фазний змінний струм |
| ● Примітка | Автоматичне перемикання діапазону |
| Напруга питания | |
| ● 1 при переменном токе ном. значение | 120 V |
| ● 2 при переменном токе ном. значение | 230 V |
| Входуное напряжение | |
| ● 1 при переменном токе | 85 ... 132 V |
| ● 2 при переменном токе | 170 ... 264 V |
| Входу c широким диапазоном возможностей | Ні |
| Стійкість до перенапруги | 2,3 x Ue ном, 1,3 мс |
| Резервне живлення при зникненні напруги мережі | при Ue = 93/187 В |
| Резервне живлення при зникненні напруги мережі при номинальном Ia, хв. | 20 ms; при Ue = 93/187 В |
| Номінальна частота мережі 1 | 50 Hz |
| Номінальна частота мережі 2 | 60 Hz |
| Діапазон частоти мережі | 47 ... 63 Hz |
| Входуной ток | |
| ● при ном. значении входного напряжения 120 В | 0,9 A |
| ● при ном. значении входного напряжения 230 В | 0,5 A |
| Обмеження пускового струму (+25 °C), Макс. | 22 A |
| Тривалість обмеження струму включення при 25 °C | |
| ● макс. | 3 ms |
| I2t, макс. | 1 A²·s |
| Вбудований запобіжник при вході | T 1,6 A / 250 В (недоступно) |
| Захист запобіжниками в мережевій підводці (IEC 898) | рекомендований LS-перемикач: 3 A характеристика C |
| Вихід | |
| Вихід | регульована постійна напруга без потенціалу |
| Номінальне значення напруги Ua nenn DC | 24 V |
| ● выходное напряжение на выходе 1 при постоянном токе ном. значение | 24 V |
| Загальний допуск, статичний ± | 3 % |
| Мережеве статичне регулювання, ок. | 0,1 % |
| Регулювання статичного навантаження, ок. | 0,2 % |
| Залишкова пульсація піків амплітуди, макс. | 50 mV |
| Залишкова пульсація піків амплітуди, тип. | 5 mV |
| Піки амплітуди, макс. (ширина смуги пропускання ОК.20 МГц) | 150 mV |
| Піки амплітуди, тип. (ширина смуги пропускання ОК.20 МГц) | 20 mV |
| Функція виробу выходное напряжение регулируется | Ні |
| Налаштування вихідної напруги | - |
| Індикаторне табло | Світлодіод зелений для 24 В O. K. |
| Режим включення / відключення | без відхилення напруги Ua (плавне включення) |
| Затримка запуску максимальна | 2 s |
| Підвищення напруги, тип. | 10 ms |
| Номінальна величина струму ia ном. | 2 A |
| Діапазон струму | 0 ... 2 A |
| ОтТакваемая активная мощность типичный | 48 W |
| Короткочасний струм перевантаження | |
| ● при коротком замыкании в режиме разгона типичный | 9 A |
| ● при коротком замыкании в рабочем режиме типичный | 9 A |
| Допустима тривалість макс. струму | |
| ● при коротком замыкании в режиме разгона | 90 ms |
| ● при коротком замыкании в рабочем режиме | 90 ms |
| Придатність для паралельної роботи для підвищення потужності | Так |
| Число паралельно підключаються пристроїв для підвищення потужності, штук | 2 |
| Коэффициент полезного действия | |
| Коефіцієнт корисної дії при номінальному Ua, номінальне Ia, ОК. | 84 % |
| Втрата потужності при номінальному Ua, номінальне Ia, ОК. | 9 W |
| Регулирование | |
| Регулювання мережі Дін. (номінальне Ue ±15%), макс. | 0,1 % |
| Регулювання навантаження Дін. (імпульс струму Ia: 50/100/50 %), Ua ± тип. | 0,8 % |
| Час регулювання стрибка навантаження з 50 до 100 %, тип. | 0,5 ms |
| Час регулювання стрибка навантаження з 100 до 50 %, тип. | 0,5 ms |
| Час регулювання макс. | 1 ms |
| Защита и контроль | |
| Захист від перевантажень на виході | додатковий контур регулювання, відключення при < 28,8 В, повторний запуск самостійно |
| Обмеження струму | 2,2 ... 2,6 A |
| Характеристика выхоТак устойчивый к коротким замыканиям | Так |
| Захист від короткого замикання | Електронне відключення, самостійний повторний запуск |
| Сталий струм короткого замикання діюче значення | |
| ● макс. | 2 A |
| Індикатор перевантажень / короткого замикання | - |
| Безопасность | |
| Поділ потенціалів первинне / вторинне | Так |
| Гальванічна розв'язка | вихідна напруга SELV Ua по EN 60950-1 і EN 50178 |
| Клас захисту | клас I |
| Струм утечки | |
| ● макс. | 3,5 mA |
| ● типичный | 0,5 mA |
| Клас захисту (EN 60529) | IP20 |
| Сертификаты | |
| Маркування CE | Так |
| Допуск UL / CSA | Так ; cULus-Listed (UL 508, CSA C22.2 No. 142), File E143289 |
| Допуск UL / CSA | Так ; cULus-Listed (UL 508, CSA C22.2 No. 142), File E143289 |
| Сертифікат відповідності cCSAus, класс 1, раздел 2 | Ні |
| Допуск | Так ; ATEX (EX) II 3G Ex nA nC IIC T4 Gc |
| Вибухозахист | IECEx Ex nA nC IIC T4 Gc; ATEX (EX) II 3G Ex nA nC IIC T4 Gc; cULus (ANSI/ISA 12.12.01, CSA C22.2 No.213) Class I, Div. 2, Group ABCD, T4, File E330455 |
| Сертифікат відповідності | |
| ● МЭК Ex | Так ; IECEx Ex nA nC IIC T4 Gc |
| ● NEC Class 2 | Ні |
| ● допуск ULhazloc | Так |
| Дозвіл FM | Так ; Class I, Div. 2, Group ABCD, T4 |
| Допуск CB | Ні |
| Сертифікат відповідності | |
| ● допуск EAC | Так |
| Розробка в суднобудуванні | Так |
| Розробка в суднобудуванні | в системі S7-300 |
| ТОВАРИСТВО класифікації судів American Bureau of Shipping Europe Ltd. (ABS) | Ні |
| ТОВАРИСТВО класифікації судів Bureau Veritas (BV) | Ні |
| ТОВАРИСТВО класифікації судів DNV GL | Ні |
| ТОВАРИСТВО класифікації судів Регистр судоходства ЛлойТак (LRS) | Ні |
| ТОВАРИСТВО класифікації судів Nippon Kaiji Kyokai (NK) | Ні |
| Электромагнитная совместимость | |
| Випромінювання перешкод (емісія) | EN 55022 клас B |
| Обмеження гармонік | не відповідає |
| Перешкодостійкість (імунітет) | EN 61000-6-2 |
| Условия окружающей среды | |
| Навколишня температура | |
| ● при эксплуатации | 0 ... 60 °C |
| — примітка | при природній конвекції (Природна конвекція) |
| ● при транспортировке | -40 ... +85 °C |
| ● при хранении | -40 ... +85 °C |
| Клас вологозахисту згідно EN 60721 | Кліматичний клас 3K3, 5 ... 95% без конденсації |
| Механика | |
| Техніка електроживлення | гвинтовий затиск |
| Підключення | |
| ● вход сети | L, N, PE: по 1 гвинтовому затиску для 0,5 ... 2,5 мм2 одно- / тонкопровідний |
| ● выход | L+, M: по 2 гвинтових затиску для 0,5 ... 2,5 мм2 |
| ● вспомогательные контакты | - |
| Ширина корпусу | 40 mm |
| Висота корпуса | 125 mm |
| Глибина корпуса | 120 mm |
| Необхідна відстань | |
| ● вверху | 40 mm |
| ● внизу | 40 mm |
| ● слева | 0 mm |
| ● справа | 0 mm |
| Вага, ок. | 0,4 kg |
| Характеристика виробу корпуса секционируемый корпус | Так |
| Установка | монтується на шину S7 |
| Механічні приналежності | монтажный аТакптер для профильной шины (6EP1971-1BA00) |
| Середній час між відмовами (MTBF) при 40 °C | 2 320 078 h |
| Інші вказівки | Технічні характеристики відповідають при номінальних значеннях вхідної напруги і навколишньої температури +25 °C (при відсутності інших вказівок) |
Загальні характеристики
Гальванічна розв'язка / між електромагнітної котушкою і конт
вихідна напруга SELV Ua по EN 60950-1 і EN 50178
Механічні пристосування / торцева пластина
монтажный аТакптер для профильной шины (6EP1971-1BA00)
Діапазон струму спокою I0
0...2A
Допускає офіційну перевірку
Так ; ATEX (EX) II 3G Ex nA nC IIC T4 Gc
Обмеження струму при короткому замиканні
2.2...2.6A
Примітка до перемикаючого контакту
Автоматичне перемикання діапазону
Вхідні дані
1-фазний змінний струм
I²t, макс.
1A²·s
Вес, ок.
0.4kg
Взрывозащита
IECEx Ex nA nC IIC T4 Gc; ATEX (EX) II 3G Ex nA nC IIC T4 Gc; cULus (ANSI/ISA 12.12.01, CSA C22.2 No.213) Class I, Div. 2, Group ABCD, T4, File E330455
Время регулирования макс.
1ms
Время регулирования скачка нагрузки с 100 до 50 %, тип.
0.5ms
Время регулирования скачка нагрузки с 50 до 100 %, тип.
0.5ms
Встроенный предохранитель при входе
T 1.6 A / 250 В (недоступно)
Вход c широким диапазоном возможностей
Ні
Входное напряжение 1 при переменном токе
85...132V
Входное напряжение 2 при переменном токе
170...264V
Входной ток при ном. значении входного напряжения 120 в
0.9A
Входной ток при ном. значении входного напряжения 230 в
0.5A
Высота корпуса
125mm
Глубина корпуса
120mm
Диапазон частоты сети
47...63Hz
Длительность ограничения тока включения при 25 °C выходное напря
24V
Длительность ограничения тока включения при 25 °C макс.
3ms
Допуск CB
Ні
Допуск UL/CSA
Так ; cULus-Listed (UL 508, CSA C22.2 No. 142), File E143289
Допустимая длительность макс. тока при коротком замыкании в рабо
90ms
Допустимая длительность макс. тока при коротком замыкании в режи
90ms
Задержка запуска максимальная
2s
Защита от перегрузок на выходе
додатковий контур регулювання, відключення при < 28.8 В, повторний запуск самостійно
Защита предохранителями в сетевой подводке (IEC 898)
рекомендований LS-перемикач: 3 A характеристика C
Излучение помех (эмиссия)
EN 55022 клас B
Индикатор перегрузок/короткого замыкания
-
Индикаторное табло
Світлодіод зелений для 24 В O. K.
Класс влагозащиты согласно EN 60721
Кліматичний клас 3K3, 5 ... 95% без конденсації
Класс защиты (EN 60529)
IP20
Коэффициент полезного действия при номинальном Ua, номинальное I
84%
Кратковременный ток перегрузки при коротком замыкании в рабочем
9A
Кратковременный ток перегрузки при коротком замыкании в режиме р
9A
Маркировка CE
Так
Напряжение питания 1 при переменном токе ном. значение
120V
Напряжение питания 2 при переменном токе ном. значение
230V
Настройка выходного напряжения
-
Необходимое расстояние вверху
40mm
Необходимое расстояние внизу
40mm
Необходимое расстояние слева
0mm
Необходимое расстояние справа
0mm
Номинальная величина тока Ia ном.
2A
Номинальная частота сети 1
50Hz
Номинальная частота сети 2
60Hz
Номинальное значение напряжения Ua Nenn DC
24V
Общество классификации судов American Bureau of Shipping Europe
Ні
Общество классификации судов Bureau Veritas (BV)
Ні
Общество классификации судов DNV GL
Ні
Общество классификации судов Nippon Kaiji Kyokai (NK)
Ні
Общество классификации судов регистр судоходства ллойда (LRS)
Ні
Общий допуск, статический ±
3%
Ограничение гармоник
не відповідає
Ограничение пускового тока (+ 25 °C), макс.
22A
Окружающая температура при транспортировке
-40...+85°C
Окружающая температура при хранении
-40...+85°C
Окружающая температура при эксплуатации
0...60°C
Остаточная пульсация пиков амплитуды, макс.
50mV
Остаточная пульсация пиков амплитуды, тип.
5mV
Отдаваемая активная мощность типичный
48W
Пики амплитуды, макс. (ширина полосы пропускания ок. 20 мгц)
150mV
Пики амплитуды, тип. (ширина полосы пропускания ок. 20 мгц)
20mV
Повышение напряжения, тип.
10ms
Подключения вспомогательные контакты
-
Подключения вход сети
L, N, PE: по 1 гвинтовому затиску для 0.5 ... 2.5 мм2 одно- / тонкопровідний
Подключения выход
L+, M: по 2 гвинтових затиску для 0.5 ... 2.5 мм2
Помехоустойчивость (иммунитет)
EN 61000-6-2
Потеря мощности при номинальном Ua, номинальное Ia, ок.
9W
Пригодность для параллельной работы для повышения мощности
Так
Прочие указания
Технічні характеристики відповідають при номінальних значеннях вхідної напруги і навколишньої температури +25 °C (при відсутності інших вказівок)
Разделение потенциалов первичное/вторичное
Так
Разработка в судостроении
Так, в системі S7-300
Разрешение FM
Так ; Class I, Div. 2, Group ABCD, T4
Регулирование нагрузки дин. (импульс тока Ia: 50/100/50 %), Ua ±
0.8%
Регулирование сети дин. (номинальное Ue ±15 %), макс.
0.1%
Регулирование статической нагрузки, ок.
0.2%
Режим включения/отключения
без відхилення напруги Ua (плавне включення)
Резервное питание при исчезновении напряжения сети
при Ue = 93/187 В
Резервное питание при исчезновении напряжения сети при номинальн
20 ms; при Ue = 93/187 В
Сертификат соответствия cCSAus, класс 1, раздел 2
Ні
Сертификат соответствия NEC Class 2
Ні
Сертификат соответствия допуск EAC
Так
Сертификат соответствия допуск ULhazloc
Так
Сертификат соответствия мэк Ex
Так ; IECEx Ex nA nC IIC T4 Gc
Сетевое статическое регулирование, ок.
0.1%
Среднее время между отказами (MTBF) при 40 °C
2320078h
Техника электропитания
гвинтовий затиск
Ток утечки макс.
3.5mA
Ток утечки типичный
0.5mA
Установившийся ток короткого замыкания действующее значение макс
2A
Устойчивость к перенапряжению
2.3 x Ue ном, 1.3 мс
Функция изделия выходное напряжение регулируется
Ні
Характеристика выхода устойчивый к коротким замыканиям
Так
Характеристика изделия корпуса секционируемый корпус
Так
Число параллельно подключаемых устройств для повышения мощности,
2
Ширина корпуса
40mm
— примечание к классификации условий окружающей среды согласно E
при природній конвекції (Природна конвекція)
Виходи
регульована постійна напруга без потенціалу
Встановлення
монтується на шину S7
Захист від короткого замикання
Електронне відключення, самостійний повторний запуск
Клас захисту від струму витікання
клас I
Найкращі ціни, склад, умови.
Знижки на розетки, вимикачі, автоматичні вимикачі, дифреле, кабельно-провідникову продукцію, ПЗВ, УПП тощо.
⚡️ Великі знижки в залежності від суми покупки.
Запитуйте Вашу персональну знижку у наших менеджерів.
Якщо Ви не змогли знайти на сайті нашого інтернет магазину потрібного вам товару зверніться до наших менеджерів за контактними телефонами або на E-mail, швидше за все ми просто не встигли створити картку товару, наш представник проконсультує по наявності, вартості та терміну доставки.
