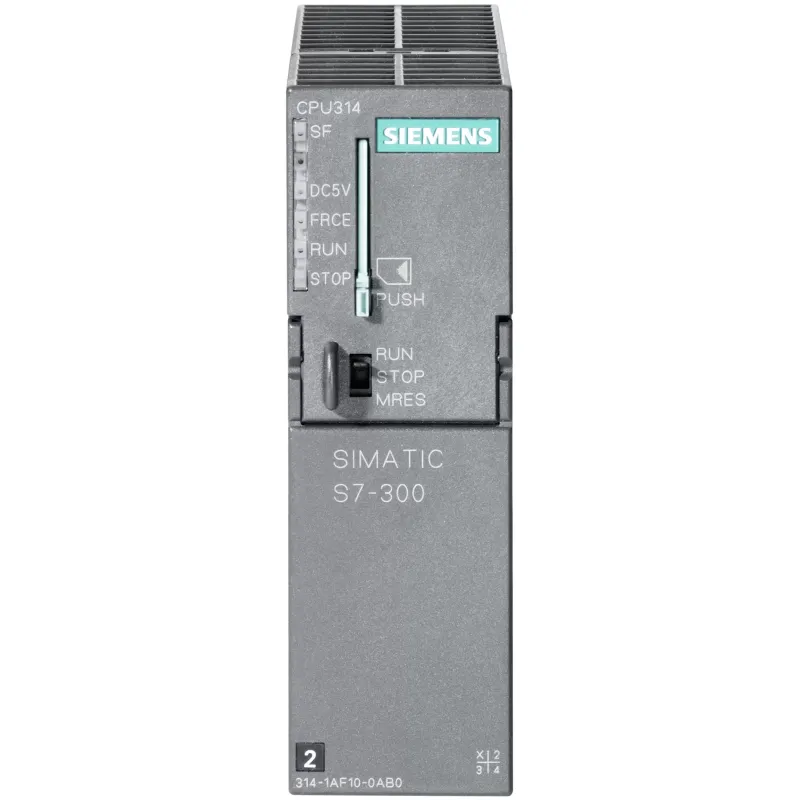

SIMATIC S7-300, цпу CPU 314 з інтерфейсом MPI, вбудований блок живлення =24 в, 128 кбайта робочої пам\'яті, для роботи необхідна карта пам\'яті MICRO MEMORY CARD

Популярний

$SIMATIC S7-300, цпу CPU 314 з інтерфейсом MPI, вбудований блок живлення =24 в, 128 кбайта робочої пам\'яті, для роботи необхідна карта пам\'яті MICRO MEMORY CARD$

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75864

Артикул: 6ES7314-1AG14-0AB0

Виробник: Siemens

47 095.71

Знайшли дешевше?

Загальні характеристики

Є можливість встановлення на DIN-рейку - Так ; обеспечивается за счет мультимедийной карты (не требует техобслуживания)

Вбудований трансформатор - 128kbyte

Тип інтерфейсу - убудований интерфейс RS 485

Всі характеристики

	SIMATIC S7-300, CPU 314 Central processing unit with MPI, Integr. power supply 24 V DC, work memory 128 KB, Micro Memory Card required
Общая информация
Функциональный станТакрт HW	01
Версія мікропрограмного забезпечення	V3.3
Инженерное обеспечение с помощью
● програмного забезпечення для програмування	STEP 7 не нижче версії V5.5 + SP1 або STEP 7 не нижче версії V5.2 + SP1 з HSP 218
Напруга питания
Номінальне значення (пост. струм)	24 V
Допустимий діапазон, нижня межа (пост. струм)	19,2 V
Допустимий діапазон, верхня межа (пост. струм)	28,8 V
Зовнішній захист запобіжниками для ліній живлення (рекомендується)	хв. 2 A
Перемыкание при отказе сетевого питания и отключении напряжения
● Час перемикання при відмові мережевого живлення і відключенні напруги	5 ms
● Хв. частота повторення імпульсів	1 s
Входуной ток
Споживання струму (номінальне)	650 mA
Потребление тока (в режиме холостого хоТак), тип.	140 mA
Нормальний струм включення	3,5 A
I²t	1 A²·s
Рассеиваемая мощность
Нормальна розсіювана потужність	4 W
Запоминающее устройство
Оперативное запоминающее устройство
● убудований	128 kbyte
● розширюваний	Ні
Память загрузки
● вставна (MMC)	Так
● вставна (MMC), макс.	8 Mbyte
● Мин. хранение Такнных на MMC (с момента последнего программирования)	10 y
Хранение в буфере
● бувши	Так ; обеспечивается за счет мультимедийной карты (не требует техобслуживания)
● без АКБ	Так ; Программа и Такнные
Время обработки ЦП
Нормальний час операцій побітової обробки	0,06 µs
Нормальний час операцій зі словами	0,12 µs
Нормальний час виконання операцій арифметики з фіксованою точкою	0,16 µs
Нормальний час виконання операцій з плаваючою точкою	0,59 µs
Блоки ЦП
Число блоків (загальне)	1 024; (Блоки Такнных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.
Блоки Такнных (DB)
● Макс. число	1 024; діапазон числових значень: від 1 до 16000
● Макс. розмір	64 kbyte
Функциональные блоки (FB)
● Макс. число	1 024; діапазон числових значень: від 0 до 7999
● Макс. розмір	64 kbyte
Функции (FC)
● Макс. число	1 024; діапазон числових значень: від 0 до 7999
● Макс. розмір	64 kbyte
Организационные блоки (OB)
● Макс. число	див. систему команд
● Макс. розмір	64 kbyte
● Число вільних організаційних блоків циклічного виконання	1; OB 1
● Число організаційних блоків переривання за часом	1; OB 10
● Число організаційних блоків переривань із затримкою	2; OB 20, 21
● Число організаційних блоків циклічних переривань	4; OB 32, 33, 34, 35
● Число організаційних блоків апаратного переривання	1; OB 40
● Число пускових організаційних блоків	1; OB 100
● Число організаційних блоків обробки асинхронних помилок	4; OB 80, 82, 85, 87
● Число організаційних блоків обробки синхронних помилок	2; OB 121, 122
Глибина вложенности
● на клас пріоритету	16
● додатково на організаційний блок обробки помилок	4
Лічильник, таймеры и их остаток
Счетчик S7
● Число	256
Остаточность
— настроюватися	Так
— нижня межа	0
— верхня межа	255
— предварительно заТакно	від Z 0 до Z 7
Диапазон счета
— нижня межа	0
— верхня межа	999
Счетчик IEC
● бувши	Так
● Вид	Системний функціональний блок
● Число	необмежене число (обмеження встановлюється тільки за допомогою ОЗУ)
Таймеры S7
● Число	256
Остаточность
— настроюватися	Так
— нижня межа	0
— верхня межа	255
— предварительно заТакно	без остаточности
Временной диапазон
— нижня межа	10 ms
— верхня межа	9 990 s
Таймер IEC
● бувши	Так
● Вид	Системний функціональний блок
● Число	необмежене число (обмеження встановлюється тільки за допомогою ОЗУ)
Области Такнных и их остаток
Остаточная область Такнных (включая таймеры, счетчики, маркеры), макс.	64 kbyte
Маркер
● Макс. розмір	256 byte
● Есть остаток	Так ; от MB 0 до MB 255
● Предварительно заТакнный остаток	від MB 0 до MB 15
● Число меток синхронизации	8; 1 байт маркера
Блоки управляющих Такнных
● Настраиваемый остаток	Так ; посредством свойства Non Retain на блоке Такнных
● Предварительно заТакнный остаток	Да
Локальные Такнные
● на клас пріоритету, макс.	32 kbyte; Макс. 2 Кбайт на блок
Адресная область
Периферийная адресная область
● Уведення	1 024 byte
● Висновок	1 024 byte
Образ процесса
● Уведення	1 024 byte
● Висновок	1 024 byte
● Уведення, настраивается	1 024 byte
● Висновок, настраивается	1 024 byte
● Уведення, предварительно заТакно	128 byte
● Висновок, предварительно заТакно	128 byte
Цифровые каналы
● Уведення	1 024
- у тому числі централізованих	1 024
● Висновок	1 024
- у тому числі централізованих	1 024
Аналоговые каналы
● Уведення	256
- у тому числі централізованих	256
● Висновок	256
- у тому числі централізованих	256
Конфигурация аппаратного обеспечения
Кількість розширювальних пристроїв, макс.	3
Число ведущих устройств DP
● убудований	0
● по CP	4
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
● Функциональные модули	8
● CP, PtP	8
● Коммуникационные процессоры, LAN	10
Монтажные стойки
● Макс. число монтажных стоек	4
● Макс. число модулей на монтажную стойку	8
Время
Часы
● Аппаратные часы (часы реального времени)	Так
● буферные и синхронизируемые	Так
● Время хранения в буфере	6 wk; при температурі навколишнього середовища 40 °C
● Макс. отклонение в день	10 s; норм.: 2 с
● Работа часов после включения сетевого питания	Після відключення мережі годинник продовжує працювати
● Работа часов после завершения времени хранения в буфере	Годинник продовжує працювати з моменту часу, в який була відключена мережа
Счетчик рабочего времени
● Число	1
● Числовые значения/диапазон числовых значений	0
● Диапазон значений	від 0 до 2^31 годин (при використанні SFC 101)
● Степень детализации	1 h
● остаточн.	Так ; при каждом запуске нужно запускать заново
Синхронізація часу
● поддерживается	Так
● на MPI, ведущее устройство	Так
● на MPI, починенное устройство	Так
● в AS, ведущее устройство	Так
● в AS, подчиненное устройство	Ні
Цифрові входи
Число входів	0
Цифровые выводы
Вид виходів	0
Аналоговые вводы
Число аналогових входів	0
Аналоговые выводы
Число аналогових виходів	0
Интерфейсы
Число інтерфейсів Industrial Ethernet	0
Число роз'ємів PROFINET	0
Число інтерфейсів RS 485	1; MPI
Число інтерфейсів RS 422	0
1. интерфейс
Тип інтерфейсу	убудований интерфейс RS 485
Гальванічно розв'язаний	Ні
Физические параметры интерфейсов
● RS 485	Так
● Макс. вихідний струм на інтерфейс	200 mA
Протоколы
● MPI	Так
● Ведущее устройство PROFIBUS DP	Ні
● Подчиненное устройство PROFIBUS DP	Ні
● Двухточечное соединение	Ні
MPI
● Макс. скорости переТакчи Такнных	187,5 kbit/s
Службы
- Зв'язок PG / OP	Так
— Маршрутизація	Ні
— Глобальная система переТакчи Такнных	Так
- Базова S7-зв'язок	Так
- S7-зв'язок	Так ; только сервер, соединение проектируется с одной стороны
- S7-зв'язок, в качестве клиента	Ні
- S7-зв'язок, в качестве сервера	Так
Протоколы
PROFIsafe	Ні
Функции связи/заголовок
Зв'язок PG / OP	Так
Маршрутизация наборов Такнных	Ні
Глобальная система переТакчи Такнных
● поддерживается	Так
● Макс. число GD-контуров	8
● Макс. число GD-пакетов	8
● Макс. число GD-пакетов, отправитель	8
● Макс. число GD-пакетов, получатель	8
● Макс. розмір GD-пакетов	22 byte
● Макс. розмір GD-пакетов (из них согласованных)	22 byte
Базовая S7-связь
● поддерживается	Так
● Макс. количество полезных Такнных на запрос	76 byte
● Макс. количество полезных Такнных на запрос (из них согласованных)	76 byte; 76 байт (при X_SEND або X_RCV); 64 байт (при X_PUT або X_GET в якості сервера)
S7-связь
● поддерживается	Так
● в качестве сервера	Так
● в качестве клиента	Так ; посредством CP и загружаемых FB
● Макс. количество полезных Такнных на запрос	180 byte; при використанні PUT / GET
● Макс. количество полезных Такнных на запрос (из них согласованных)	240 byte; як сервер
S5-совместимая связь
● поддерживается	Так ; посредством CP и загружаемых FC
Число соединений
● общее	12
● применяется для PG-связи	11
- резервується для PG-зв'язку	1
— настроюватися для PG-связи, хв.	1
— настроюватися для PG-связи, макс.	11
● применяется для OP-связи	11
- резервується для OP-зв'язку	1
— настроюватися для OP-связи, хв.	1
— настроюватися для OP-связи, макс.	11
● применяется для базовой S7-связи	8
- резервується для базової S7-зв'язку	0
— настроюватися для S7-связи, хв.	0
— настроюватися для S7-связи, макс.	8
Функции оповещения S7
Макс. число запитуваних станцій для функцій оповіщення	12; залежно від проектованих з'єднань для зв'язку пристрою програмування / панелі оператора і базового зв'язку S7
Повідомлення діагностики процесів	Так
Макс. число одночасно активних блоків Alarm-S	300
Функции испытания и ввоТак в эксплуатацию
Блок стану	Так ; до 2 одновременно
Одиночний крок	Так
Число контрольних точок	4
Состояние/управление
● Переменные состояние/управления	Так
● Переменные	входы, выходы, маркеры, блоки Такнных, таймеры, счетчики
● Макс. число переменных	30
- з них змінних стану, макс.	30
- з них змінних управління, Макс.	14
Принудительное исполнение
● Принудительное исполнение	Так
● Принудительное исполнение, переменные	Входуы, выходы
● Макс. число переменных	10
Диагностический буфер
● бувши	Так
● Макс. число элементов	500
— настроюватися	Ні
- з них стійких до відмови мережі	100; тільки останні 100 елементів є залишковими
● Макс. число элементов, считываемых в режиме RUN	499
— настроюватися	Так ; с 10 до 499
— предварительно заТакно	10
Сервісные Такнные
● считываемые	Так
Окружающие условия
Температура окружающей среды при эксплуатации
● хв.	0 °C
● макс.	60 °C
Проектирование/заголовок
Программное обеспечение для проектирования
● STEP 7	Так ; не ниже версии V 5.2 SP1 + аппаратное обновление
Проектирование/программирование/заголовок
● Операционный резерв	див. систему команд
● Круглые скобки	8
● Системные функции (SFC)	див. систему команд
● Системные функциональные блоки (SFB)	див. систему команд
Язык программирования
— KOP	Так
— FUP	Так
— AWL	Так
— SCL	Так
— CFC	Так
— GRAPH	Так
— HiGraph®	Так
Защита ноу-хау
● Защита программ пользователя/защита паролем	Так
● Кодирование блоков	Так ; с S7-Block Privacy

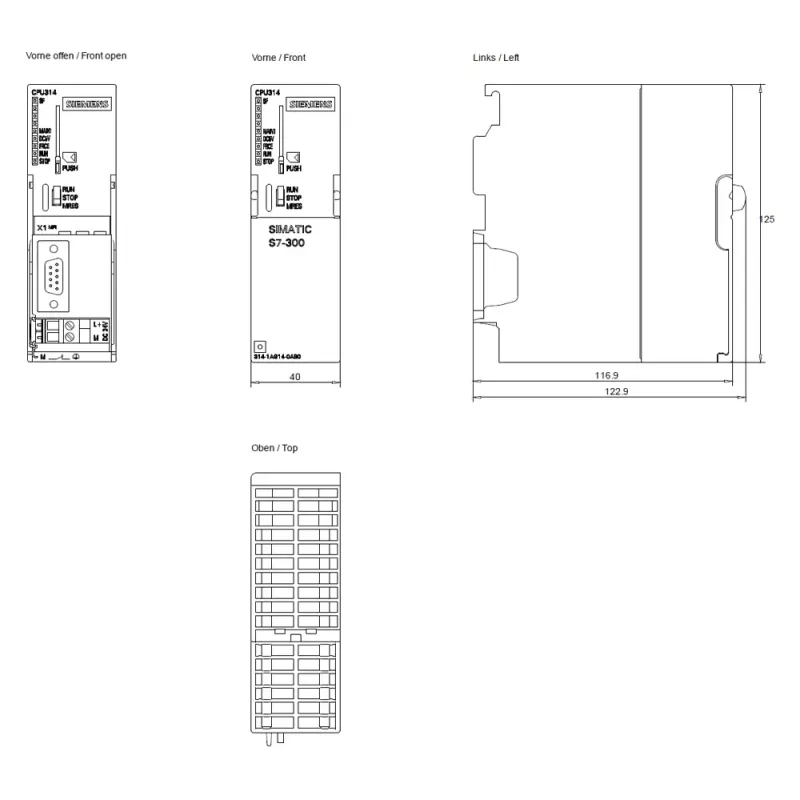

Размеры
Ширина	40 mm
Висота	125 mm
Глибина	130 mm
Массы
Маса, прибл.	280 g

Загальні характеристики

Є можливість встановлення на DIN-рейку Так ; обеспечивается за счет мультимедийной карты (не требует техобслуживания)

Вбудований трансформатор 128kbyte

Тип інтерфейсу убудований интерфейс RS 485

Числові пари 256

без акб Так ; Программа и Такнные

время перемыкания при отказе сетевого питания и отключении напр 5ms

вставная (MMC) Так

вставная (MMC), макс. 8Mbyte

дополнительно на организационный блок обработки ошибок 4

макс. размер 64kbyte

мин. хранение данных на MMC (с момента последнего программирова 10y

мин. частота повторения импульсов 1s

на класс приоритета 16

пакета программного обеспечения для программирования STEP 7 не нижче версії V5.5 + SP1 або STEP 7 не нижче версії V5.2 + SP1 з HSP 218

расширяемое Ні

число организационных блоков аппаратного прерывания 1; OB 40

число организационных блоков обработки асинхронных ошибок 4; OB 80, 82, 85, 87

число организационных блоков обработки синхронных ошибок 2; OB 121, 122

число организационных блоков прерываний с задержкой 2; OB 20, 21

число организационных блоков прерывания по времени 1; OB 10

число организационных блоков циклических прерываний 4; OB 32, 33, 34, 35

число пусковых организационных блоков 1; OB 100

число свободных организационных блоков циклического выполнения 1; OB 1

I²t, макс. 1A²·s

PROFIsafe Ні

Блок состояния Так ; до 2 одновременно

Версия микропрограммного обеспечения SNMP V3.3

Внешняя защита предохранителями для питающих линий (рекомендуетс хв. 2 A

Гальванически развязанный Ні

Допустимый диапазон, верхний предел (пост. ток) 28.8V

Допустимый диапазон, нижний предел (пост. ток) 19.2V

Количество расширительных устройств, макс. 3

Макс. число запрашиваемых станций для функций оповещения 12; залежно від проектованих з'єднань для зв'язку пристрою програмування / панелі оператора і базового зв'язку S7

Макс. число одновременно активных блоков Alarm-S 300

Макс. число подключаемых датчиков 1 024; діапазон числових значень: від 1 до 16000, 1 024; діапазон числових значень: від 0 до 7999, 1 024; діапазон числових значень: від 0 до 7999, див. систему команд

Маршрутизация наборов данных Ні

Масса, прибл. 280g

Номинальное значение (пост. ток) для повышения мощности 24V

Нормальная рассеиваемая мощность 4W

Нормальное время выполнения операций арифметики с фиксированной 0.16µs

Нормальное время выполнения операций с плавающей точкой 0.59µs

Нормальное время операций побитовой обработки 0.06µs

Нормальное время операций со словами 0.12µs

Нормальный ток включения 3.5A

Одиночный шаг Так

Остаточная область данных (включая таймеры, счетчики, маркеры), 64kbyte

Потребление тока (в режиме холостого хода), тип. 140mA

Потребление тока (номинальное) 650mA

Связь PG/OP Так

Сообщения диагностики процессов Так

Функциональный стандарт HW 01

Число блоков (общее) 1024; (Блоки Такнных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.

Число интерфейсов RS 422 MPI Так

Число интерфейсов RS 422 RS 485 Так

Число интерфейсов RS 422 в качестве клиента Так ; посредством CP и загружаемых FB

Число интерфейсов RS 422 в качестве сервера Так

Число интерфейсов RS 422 ведущее устройство PROFIBUS DP Ні

Число интерфейсов RS 422 двухточечное соединение Ні

Число интерфейсов RS 422 макс. выходной ток на интерфейс 200mA

Число интерфейсов RS 422 макс. количество полезных данных на зап 76byte, 76 byte; 76 байт (при X_SEND або X_RCV); 64 байт (при X_PUT або X_GET в якості сервера), 180 byte; при використанні PUT / GET, 240 byte; як сервер

Число интерфейсов RS 422 макс. размер GD-пакетов 22byte

Число интерфейсов RS 422 макс. размер GD-пакетов (из них согласо 22byte

Число интерфейсов RS 422 макс. скорости передачи данных 187.5kbit/s

Число интерфейсов RS 422 макс. число GD-контуров 8

Число интерфейсов RS 422 макс. число GD-пакетов 8

Число интерфейсов RS 422 макс. число GD-пакетов, отправитель 8

Число интерфейсов RS 422 макс. число GD-пакетов, получатель 8

Число интерфейсов RS 422 общее 12

Число интерфейсов RS 422 поддерживается Так, Так ; посредством CP и загружаемых FC

Число интерфейсов RS 422 подчиненное устройство PROFIBUS DP Ні

Число интерфейсов RS 422 применяется для OP-связи 11

Число интерфейсов RS 422 применяется для PG-связи 11

Число интерфейсов RS 422 применяется для базовой S7-связи 8

Число интерфейсов RS 485 1; MPI

Число контрольных точек 4

— AWL Так

— CFC Так

— FUP Так

— GRAPH Так

— HiGraph® Так

— KOP Так

— S7-связь Так ; только сервер, соединение проектируется с одной стороны

— S7-связь, в качестве клиента Ні

— S7-связь, в качестве сервера Так

— SCL Так

— базовая S7-связь Так

— в том числе централизованных 1024, 256, 256

— верхний предел 255, 999, 255, 9990s

— глобальная система передачи данных Так

— из них переменных состояния, макс. 30

— из них переменных управления, макс. 14

— из них устойчивых к отказу сети 100; тільки останні 100 елементів є залишковими

— маршрутизация Ні

— настраивается Так

— настраивается для OP-связи, макс. 11

— настраивается для OP-связи, мин. 1

— настраивается для PG-связи, макс. 11

— настраивается для PG-связи, мин. 1

— настраивается для S7-связи, макс. 8

— настраивается для S7-связи, мин. STEP 7 Так ; не ниже версии V 5.2 SP1 + аппаратное обновление

— настраивается для S7-связи, мин. есть Так

— настраивается для S7-связи, мин. защита программ пользователя/ Так

— настраивается для S7-связи, мин. кодирование блоков Так ; с S7-Block Privacy

— настраивается для S7-связи, мин. круглые скобки 8

— настраивается для S7-связи, мин. макс. число переменных 30, 10

— настраивается для S7-связи, мин. макс. число элементов 500, Ні

— настраивается для S7-связи, мин. макс. число элементов, считыв 499, Так ; с 10 до 499, 60°C

— настраивается для S7-связи, мин. мин. 0°C

— настраивается для S7-связи, мин. операционный резерв див. систему команд

— настраивается для S7-связи, мин. переменные состояние/управлен Так, входы, выходы, маркеры, блоки Такнных, таймеры, счетчики

— настраивается для S7-связи, мин. принудительное исполнение Так

— настраивается для S7-связи, мин. принудительное исполнение, пе Входуы, выходы

— настраивается для S7-связи, мин. системные функции (SFC) див. систему команд

— настраивается для S7-связи, мин. системные функциональные блок див. систему команд

— настраивается для S7-связи, мин. считываемые Так

— нижний предел вводы 1024byte

— нижний предел вводы, настраивается 1024byte

— нижний предел вводы, предварительно задано 128byte, 1024, 256

— нижний предел вид Системний функціональний блок

— нижний предел выводы 1024byte

— нижний предел выводы, настраивается 1024byte

— нижний предел выводы, предварительно задано 128byte, 1024, 256

— нижний предел есть Так, 10ms, Так

— нижний предел есть остаток Так ; от MB 0 до MB 255

— нижний предел макс. размер 256byte

— нижний предел на класс приоритета, макс. 32 kbyte; Макс. 2 Кбайт на блок

— нижний предел настраиваемый остаток Так ; посредством свойства Non Retain на блоке Такнных

— нижний предел предварительно заданный остаток від MB 0 до MB 15, Да

— нижний предел число необмежене число (обмеження встановлюється тільки за допомогою ОЗУ), 256, необмежене число (обмеження встановлюється тільки за допомогою ОЗУ)

— нижний предел число меток синхронизации 8; 1 байт маркера

— предварительно задано від Z 0 до Z 7, без остаточности, 10

— резервируется для OP-связи 1

— резервируется для PG-связи 1

— связь PG/OP Так

● встроенный CP, PtP 8

● встроенный аппаратные часы (часы реального времени) Так

● встроенный буферные и синхронизируемые Так

● встроенный время хранения в буфере 6 wk; при температурі навколишнього середовища 40 °C

● встроенный коммуникационные процессоры, LAN 10

● встроенный макс. отклонение в день 10 s; норм.: 2 с

● встроенный макс. число модулей на монтажную стойку 8

● встроенный макс. число монтажных стоек 4

● встроенный по CP 4

● встроенный работа часов после включения сетевого питания Після відключення мережі годинник продовжує працювати

● встроенный работа часов после завершения времени хранения в бу Годинник продовжує працювати з моменту часу, в який була відключена мережа

● встроенный функциональные модули 8

● встроенный число 1

● числовые значения/диапазон числовых значений в AS, ведущее уст Так

● числовые значения/диапазон числовых значений в AS, подчиненное Ні

● числовые значения/диапазон числовых значений диапазон значений від 0 до 2^31 годин (при використанні SFC 101)

● числовые значения/диапазон числовых значений на MPI, ведущее у Так

● числовые значения/диапазон числовых значений на MPI, починенно Так

● числовые значения/диапазон числовых значений остаточн. Так ; при каждом запуске нужно запускать заново

● числовые значения/диапазон числовых значений поддерживается Так

● числовые значения/диапазон числовых значений степень детализац 1h

Висота 125mm

Глибина, мм 130mm

Ширина, мм 40mm

Leave a review

Your Name:

Ваш відгук

Переваги:

Недоліки:

Увага: HTML розмітка не підтримується. Використовуйте звичайний текст.

Найкращі ціни, склад, умови.

Знижки на розетки, вимикачі, автоматичні вимикачі, дифреле, кабельно-провідникову продукцію, ПЗВ, УПП тощо.

⚡️ Великі знижки в залежності від суми покупки.

Запитуйте Вашу персональну знижку у наших менеджерів.

Якщо Ви не змогли знайти на сайті нашого інтернет магазину потрібного вам товару зверніться до наших менеджерів за контактними телефонами або на E-mail, швидше за все ми просто не встигли створити картку товару, наш представник проконсультує по наявності, вартості та терміну доставки.
