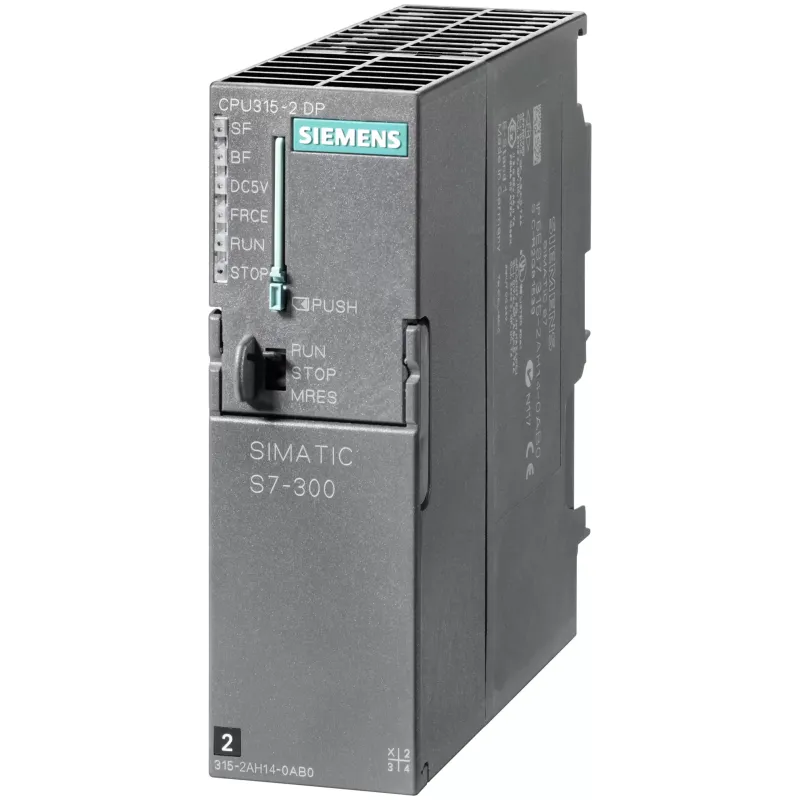

SIMATIC S7-300, цпу CPU 315-2DP з встр. MPI, встр. блок живлення =24 в, 256 кбайт робочої пам\'яті, 2. інтерфейс DP-MASTER / SLAVE, для роботи необхідна карта пам\'яті MICRO MEMORY CARD

Популярний

$SIMATIC S7-300, цпу CPU 315-2DP з встр. MPI, встр. блок живлення =24 в, 256 кбайт робочої пам\'яті, 2. інтерфейс DP-MASTER / SLAVE, для роботи необхідна карта пам\'яті MICRO MEMORY CARD$

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75866

Артикул: 6ES7315-2AH14-0AB0

Виробник: Siemens

117 587.76

Знайшли дешевше?

	SIMATIC S7-300, CPU 315-2DP Central processing unit with MPI Integr. power supply 24 V DC Work memory 256 KB 2nd interface DP master/slave Micro Memory Card required
Общая информация
Функциональный станТакрт HW	01
Версія мікропрограмного забезпечення	V3.3
Функция продукта
● Режим тактової синхронізації	Так
Инженерное обеспечение с помощью
● програмного забезпечення для програмування	STEP 7 не нижче версії V5.5 + SP1 або STEP 7 не нижче версії V5.2 + SP1 з HSP 218
Напруга питания
Номінальне значення (пост. струм)	24 V
Допустимий діапазон, нижня межа (пост. струм)	19,2 V
Допустимий діапазон, верхня межа (пост. струм)	28,8 V
Зовнішній захист запобіжниками для ліній живлення (рекомендується)	хв. 2 A
Перемыкание при отказе сетевого питания и отключении напряжения
● Час перемикання при відмові мережевого живлення і відключенні напруги	5 ms
● Хв. частота повторення імпульсів	1 s
Входуной ток
Споживання струму (номінальне)	850 mA
Потребление тока (в режиме холостого хоТак), тип.	150 mA
Нормальний струм включення	3,5 A
I²t	1 A²·s
Рассеиваемая мощность
Нормальна розсіювана потужність	4,5 W
Запоминающее устройство
Оперативное запоминающее устройство
● убудований	256 kbyte
● розширюваний	Ні
Память загрузки
● вставна (MMC)	Так
● вставна (MMC), макс.	8 Mbyte
● Мин. хранение Такнных на MMC (с момента последнего программирования)	10 y
Хранение в буфере
● бувши	Так ; обеспечивается за счет мультимедийной карты (не требует техобслуживания)
● без АКБ	Так ; Программа и Такнные
Время обработки ЦП
Нормальний час операцій побітової обробки	0,05 µs
Нормальний час операцій зі словами	0,09 µs
Нормальний час виконання операцій арифметики з фіксованою точкою	0,12 µs
Нормальний час виконання операцій з плаваючою точкою	0,45 µs
Блоки ЦП
Число блоків (загальне)	1 024; (Блоки Такнных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.
Блоки Такнных (DB)
● Макс. число	1 024; діапазон числових значень: від 1 до 16000
● Макс. розмір	64 kbyte
Функциональные блоки (FB)
● Макс. число	1 024; діапазон числових значень: від 0 до 7999
● Макс. розмір	64 kbyte
Функции (FC)
● Макс. число	1 024; діапазон числових значень: від 0 до 7999
● Макс. розмір	64 kbyte
Организационные блоки (OB)
● Макс. число	див. систему команд
● Макс. розмір	64 kbyte
● Число вільних організаційних блоків циклічного виконання	1; OB 1
● Число організаційних блоків переривання за часом	1; OB 10
● Число організаційних блоків переривань із затримкою	2; OB 20, 21
● Число організаційних блоків циклічних переривань	4; OB 32, 33, 34, 35
● Число організаційних блоків апаратного переривання	1; OB 40
● Число организационных блоков прерывания DPV1	3; OB 55, 56, 57
● Число организационных блоков прерываний циклов тактовой синхронизации	1; OB 61
● Число пускових організаційних блоків	1; OB 100
● Число організаційних блоків обробки асинхронних помилок	5; Организационные блоки 80, 82, 85, 86
● Число організаційних блоків обробки синхронних помилок	2; OB 121, 122
Глибина вложенности
● на клас пріоритету	16
● додатково на організаційний блок обробки помилок	4
Лічильник, таймеры и их остаток
Счетчик S7
● Число	256
Остаточность
— настроюватися	Так
— нижня межа	0
— верхня межа	255
— предварительно заТакно	від Z 0 до Z 7
Диапазон счета
— нижня межа	0
— верхня межа	999
Счетчик IEC
● бувши	Так
● Вид	Системний функціональний блок
● Число	необмежене число (обмеження встановлюється тільки за допомогою ОЗУ)
Таймеры S7
● Число	256
Остаточность
— настроюватися	Так
— нижня межа	0
— верхня межа	255
— предварительно заТакно	без остаточности
Временной диапазон
— нижня межа	10 ms
— верхня межа	9 990 s
Таймер IEC
● бувши	Так
● Вид	Системний функціональний блок
● Число	необмежене число (обмеження встановлюється тільки за допомогою ОЗУ)
Области Такнных и их остаток
Остаточная область Такнных (включая таймеры, счетчики, маркеры), макс.	128 kbyte
Маркер
● Макс. розмір	2 048 byte
● Есть остаток	Так ; от MB 0 до MB 2 047
● Предварительно заТакнный остаток	від MB 0 до MB 15
● Число меток синхронизации	8; 1 байт маркера
Блоки управляющих Такнных
● Настраиваемый остаток	Так ; посредством свойства Non Retain на блоке Такнных
● Предварительно заТакнный остаток	Да
Локальные Такнные
● на клас пріоритету, макс.	32 kbyte; Макс. 2 Кбайт на блок
Адресная область
Периферийная адресная область
● Уведення	2 048 byte
● Висновок	2 048 byte
В том числе децентрализованных
— Уведення	2 048 byte
— Висновок	2 048 byte
Образ процесса
● Уведення	2 048 byte
● Висновок	2 048 byte
● Уведення, настраивается	2 048 byte
● Висновок, настраивается	2 048 byte
● Уведення, предварительно заТакно	128 byte
● Висновок, предварительно заТакно	128 byte
Частичный образ процесса
● Макс. число частичных образов процесса	1
Цифровые каналы
● Уведення	16 384
- у тому числі централізованих	1 024
● Висновок	16 384
- у тому числі централізованих	1 024
Аналоговые каналы
● Уведення	1 024
- у тому числі централізованих	256
● Висновок	1 024
- у тому числі централізованих	256
Конфигурация аппаратного обеспечения
Кількість розширювальних пристроїв, макс.	3
Число ведущих устройств DP
● убудований	1
● по CP	4
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
● Функциональные модули	8
● CP, PtP	8
● Коммуникационные процессоры, LAN	10
Монтажные стойки
● Макс. число монтажных стоек	4
● Макс. число модулей на монтажную стойку	8
Время
Часы
● Аппаратные часы (часы реального времени)	Так
● буферные и синхронизируемые	Так
● Время хранения в буфере	6 wk; при температурі навколишнього середовища 40 °C
● Макс. отклонение в день	10 s; норм.: 2 с
● Работа часов после включения сетевого питания	Після відключення мережі годинник продовжує працювати
● Работа часов после завершения времени хранения в буфере	Годинник продовжує працювати з моменту часу, в який була відключена мережа
Счетчик рабочего времени
● Число	1
● Числовые значения/диапазон числовых значений	0
● Диапазон значений	від 0 до 2^31 годин (при використанні SFC 101)
● Степень детализации	1 h
● остаточн.	Так ; при каждом запуске нужно запускать заново
Синхронізація часу
● поддерживается	Так
● на MPI, ведущее устройство	Так
● на MPI, починенное устройство	Так
● на DP, ведущее устройство	Так ; для подчиненного устройства DP только время подчиненного устройств
● на DP, подчиненное устройство	Так
● в AS, ведущее устройство	Так
● в AS, подчиненное устройство	Ні
Цифрові входи
Число входів	0
Цифровые выводы
Вид виходів	0
Аналоговые вводы
Число аналогових входів	0
Аналоговые выводы
Число аналогових виходів	0
Интерфейсы
Число інтерфейсів Industrial Ethernet	0
Число роз'ємів PROFINET	0
Число інтерфейсів RS 485	2; MPI и PROFIBUS DP
Число інтерфейсів RS 422	0
1. интерфейс
Тип інтерфейсу	убудований интерфейс RS 485
Гальванічно розв'язаний	Ні
Физические параметры интерфейсов
● RS 485	Так
● Макс. вихідний струм на інтерфейс	200 mA
Протоколы
● MPI	Так
● Ведущее устройство PROFIBUS DP	Ні
● Подчиненное устройство PROFIBUS DP	Ні
● Двухточечное соединение	Ні
MPI
● Макс. скорости переТакчи Такнных	187,5 kbit/s
Службы
- Зв'язок PG / OP	Так
— Маршрутизація	Так
— Глобальная система переТакчи Такнных	Так
- Базова S7-зв'язок	Так
- S7-зв'язок	Так ; только сервер, соединение проектируется с одной стороны
- S7-зв'язок, в качестве клиента	Ні
- S7-зв'язок, в качестве сервера	Так
2. интерфейс
Тип інтерфейсу	убудований интерфейс RS 485
Гальванічно розв'язаний	Так
Физические параметры интерфейсов
● RS 485	Так
● Макс. вихідний струм на інтерфейс	200 mA
Протоколы
● MPI	Ні
● Ведущее устройство PROFIBUS DP	Так
● Подчиненное устройство PROFIBUS DP	Так
● Двухточечное соединение	Ні
Ведущее устройство PROFIBUS DP
● Макс. скорости переТакчи Такнных	12 Mbit/s
● Макс. число подчиненных устройств DP	124; на станцию
Службы
- Зв'язок PG / OP	Так
— Маршрутизація	Так
— Глобальная система переТакчи Такнных	Ні
- Базова S7-зв'язок	Так ; только интерфейсные модули
- S7-зв'язок	Так ; только сервер, соединение проектируется с одной стороны
- S7-зв'язок, в качестве клиента	Ні
- S7-зв'язок, в качестве сервера	Так
— РавноуТакленность	Так
— Тактовая синхронизация	Так ; OB 61
— Синхронизация/замораживание (SYNC/FREEZE)	Так
— Активация/деактивация подчиненного устройства DP	Так
- Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP	8
— DPV1	Так
Адресная область
- Макс. число входов	2 048 byte
- Макс. число выходов	2 048 byte
Полезные Такнные на подчиненное устройство DP
- Макс. число входов	244 byte
- Макс. число выходов	244 byte
Подчиненное устройство PROFIBUS DP
● GSD-файл	Текущий файл GSD можно загрузить по адресу: http://www.siemens.com/profibus-gsd
● Макс. скорости переТакчи Такнных	12 Mbit/s
● автоматический поиск скорости переТакчи Такнных	Так ; только при пассивном интерфейсе
● Макс. адресная область	32
● Макс. количество полезных Такнных на адресную область	32 byte
Службы
- Зв'язок PG / OP	Так
— Маршрутизація	Так ; только при активном интерфейсе
— Глобальная система переТакчи Такнных	Ні
- Базова S7-зв'язок	Ні
- S7-зв'язок	Так ; только сервер, соединение проектируется с одной стороны
- S7-зв'язок, в качестве клиента	Ні
- S7-зв'язок, в качестве сервера	Так
— Прямой обмен Такнными (поперечная связь)	Так
— DPV1	Ні
ПереТакющий накопитель
— Уведення	244 byte
— Висновок	244 byte
Протоколы
PROFIsafe	Ні
Функции связи/заголовок
Зв'язок PG / OP	Так
Маршрутизация наборов Такнных	Так
Глобальная система переТакчи Такнных
● поддерживается	Так
● Макс. число GD-контуров	8
● Макс. число GD-пакетов	8
● Макс. число GD-пакетов, отправитель	8
● Макс. число GD-пакетов, получатель	8
● Макс. розмір GD-пакетов	22 byte
● Макс. розмір GD-пакетов (из них согласованных)	22 byte
Базовая S7-связь
● поддерживается	Так
● Макс. количество полезных Такнных на запрос	76 byte
● Макс. количество полезных Такнных на запрос (из них согласованных)	76 byte; 76 байт (при X_SEND або X_RCV); 64 байт (при X_PUT або X_GET в якості сервера)
S7-связь
● поддерживается	Так
● в качестве сервера	Так
● в качестве клиента	Так ; посредством CP и загружаемых FB
● Макс. количество полезных Такнных на запрос	180 byte; при використанні PUT / GET
● Макс. количество полезных Такнных на запрос (из них согласованных)	240 byte; як сервер
S5-совместимая связь
● поддерживается	Так ; посредством CP и загружаемых FC
Число соединений
● общее	16
● применяется для PG-связи	15
- резервується для PG-зв'язку	1
— настроюватися для PG-связи, хв.	1
— настроюватися для PG-связи, макс.	15
● применяется для OP-связи	15
- резервується для OP-зв'язку	1
— настроюватися для OP-связи, хв.	1
— настроюватися для OP-связи, макс.	15
● применяется для базовой S7-связи	12
- резервується для базової S7-зв'язку	0
— настроюватися для S7-связи, хв.	0
— настроюватися для S7-связи, макс.	12
Функции оповещения S7
Макс. число запитуваних станцій для функцій оповіщення	16; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7
Повідомлення діагностики процесів	Так
Макс. число одночасно активних блоків Alarm-S	300
Функции испытания и ввоТак в эксплуатацию
Блок стану	Так ; до 2 одновременно
Одиночний крок	Так
Число контрольних точок	4
Состояние/управление
● Переменные состояние/управления	Так
● Переменные	входы, выходы, маркеры, блоки Такнных, таймеры, счетчики
● Макс. число переменных	30
- з них змінних стану, макс.	30
- з них змінних управління, Макс.	14
Принудительное исполнение
● Принудительное исполнение	Так
● Принудительное исполнение, переменные	Входуы, выходы
● Макс. число переменных	10
Диагностический буфер
● бувши	Так
● Макс. число элементов	500
— настроюватися	Ні
- з них стійких до відмови мережі	100; тільки останні 100 елементів є залишковими
● Макс. число элементов, считываемых в режиме RUN
— настроюватися	Так ; с 10 до 499
— предварительно заТакно	10
Сервісные Такнные
● считываемые	Так
Окружающие условия
Температура окружающей среды при эксплуатации
● хв.	0 °C
● макс.	60 °C
Проектирование/заголовок
Программное обеспечение для проектирования
● STEP 7	Так ; не ниже версии V 5.2 SP1 + аппаратное обновление
Проектирование/программирование/заголовок
● Операционный резерв	див. систему команд
● Круглые скобки	8
● Системные функции (SFC)	див. систему команд
● Системные функциональные блоки (SFB)	див. систему команд
Язык программирования
— KOP	Так
— FUP	Так
— AWL	Так
— SCL	Так
— CFC	Так
— GRAPH	Так
— HiGraph®	Так
Защита ноу-хау
● Защита программ пользователя/защита паролем	Так
● Кодирование блоков	Так ; с S7-Block Privacy

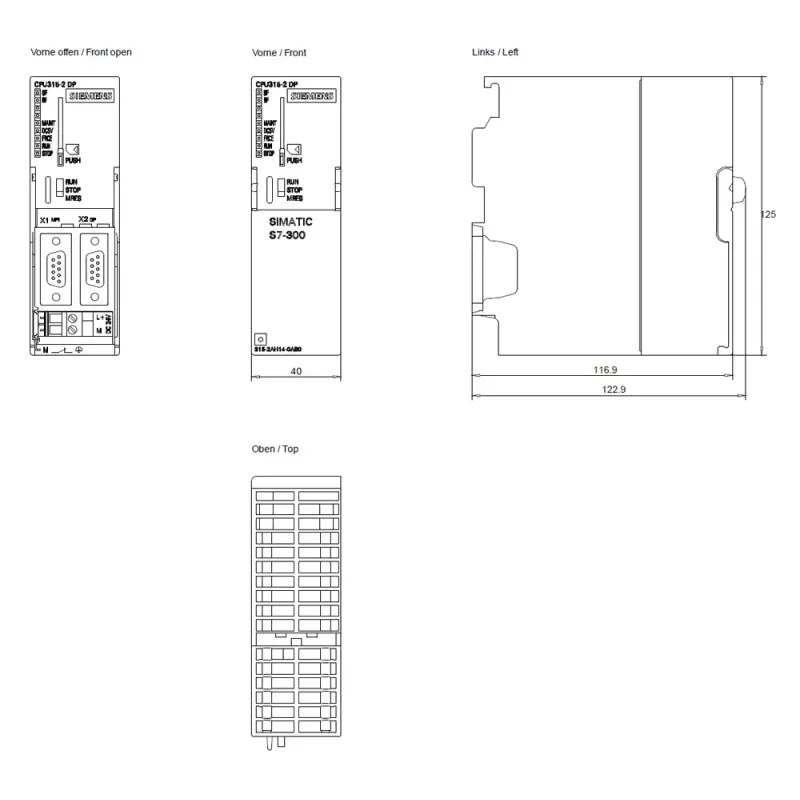

Размеры
Ширина	40 mm
Висота	125 mm
Глибина	130 mm
Массы
Маса, прибл.	290 g

Leave a review

Your Name:

Ваш відгук

Переваги:

Недоліки:

Увага: HTML розмітка не підтримується. Використовуйте звичайний текст.

Найкращі ціни, склад, умови.

Знижки на розетки, вимикачі, автоматичні вимикачі, дифреле, кабельно-провідникову продукцію, ПЗВ, УПП тощо.

⚡️ Великі знижки в залежності від суми покупки.

Запитуйте Вашу персональну знижку у наших менеджерів.

Якщо Ви не змогли знайти на сайті нашого інтернет магазину потрібного вам товару зверніться до наших менеджерів за контактними телефонами або на E-mail, швидше за все ми просто не встигли створити картку товару, наш представник проконсультує по наявності, вартості та терміну доставки.
