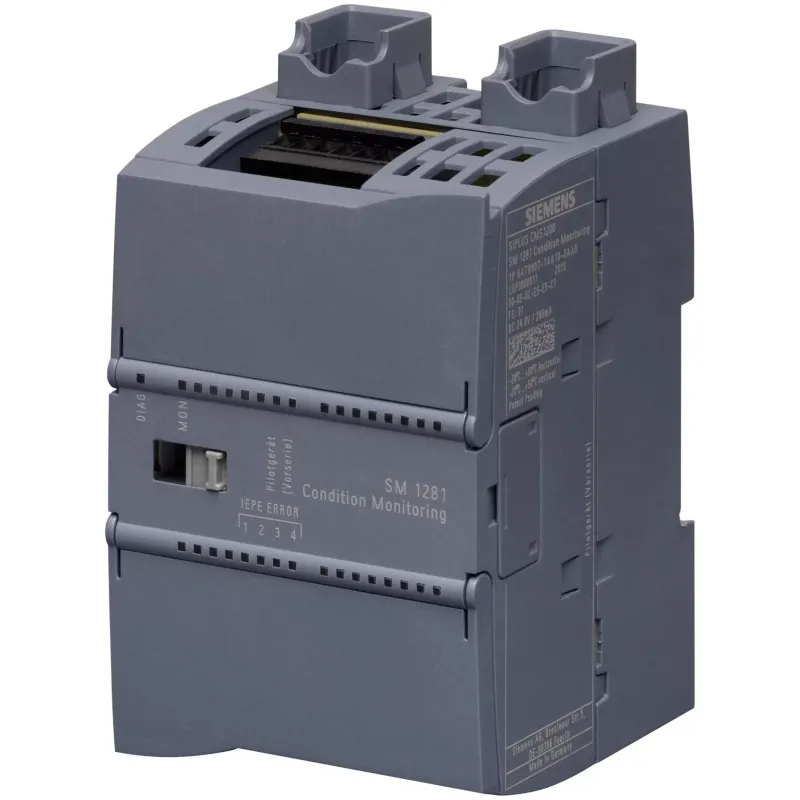

SIPLUS CMS1200, базовий модуль вібродіагностики SM1281 для SIMATIC S7-1200, 4 канали для підключення IEPE-датчиків віброприскорення; 1 дискретний вхід для вимірювання швидкості обертання
Популярний
Наявність:
Передзамовлення
0
Код товару: 75734
Артикул: 6AT8007-1AA10-0AA0
Виробник: Siemens
69 459.98
Знайшли дешевше?
Загальні характеристики
Монтажне положення -
горизонтальна установка, вертикальна установка
Фізичний принцип вимірювання -
Прискорення коливань
Опис продукту -
S7-1200 модуль для контролю коливань на механічних компонентах на базі параметрів і функцій аналізу з вибором частоти
| SIPLUS CMS1200 SM1281 Condition monitoring for SIMATIC S7-1200 "4 IEPE vibration channels;" 1 digital input for rotational speed acquisition | |
| Общая информация | |
| Позначення типу продукту | SM1281 |
| Опис продукту | S7-1200 модуль для контролю коливань на механічних компонентах на базі параметрів і функцій аналізу з вибором частоти |
| Вид конструкции/монтаж | |
| Вид кріплення | Монтажна шина або настінний монтаж |
| Монтажне положення | горизонтальна установка, вертикальна установка |
| Монтажне положення рекомендуемое | горизонтально |
| Напруга питания | |
| Номінальне значення (пост. струм) | 24 V |
| Допустимий діапазон, нижня межа (пост. струм) | 20,4 V |
| Допустимий діапазон, верхня межа (пост. струм) | 28,8 V |
| Входуной ток | |
| Споживання струму, тип. | 200 mA |
| Макс. споживання струму | 250 mA |
| З шини на задній стійці 5 В пост. струму, тип. | 80 mA |
| З шини на задній стійці 5 В пост. струму, макс. | 85 mA |
| Рассеиваемая мощность | |
| Нормальна розсіювана потужність | 4,8 W |
| Запоминающее устройство | |
| Ємність пам'яті загальна | 1 Gbyte |
| Конфигурация аппаратного обеспечения | |
| Виконання апаратної конфігурації | Модульний, не більше 7 модулів на ЦП |
| Цифрові входи | |
| Кількість входів з числом обертів | 1 |
| Входуное напряжение | |
| ● Номінальне значення (пост. струм) | 24 V |
| Входу Тактчика | |
| Количество входов Тактчика IEPE | 4 |
| Частота сканування, макс. | 46 875 Hz |
| Интерфейсы | |
| Вид переТакчи Такнных | Вывод необработанных Такнных в качестве файла WAV для Такльнейшего анализа (напр., с помощью CMS X-Tools) посредством загрузки через браузер/FTP, онлайн-переТакча Такнных на CMS X-Tools |
| Інтерфейс Ethernet | Так |
| Протоколы | |
| Обмен Такнными по шине | Так |
| ИнтерНі-сервер | |
| ● HTTP | Так |
| Аварійні сигнали/диагностика/информация о состоянии | |
| Аварійні сигнали | |
| ● Діагностичний сигнал | Так |
| Диагностический светодиодный индикатор | |
| ● для індикації стану входів | Так |
| ● для обслуговування | Так |
| ● Индикатор состояния цифрового вхоТак (зеленый) | Ні |
| Встроенные функции | |
| Функции контроля | |
| ● Контроль сенсорних входів | Так ; Отрыв кабеля и короткое замыкание |
| ● Контроль параметрів коливань за допомогою ефективного значення швидкості коливань (значення RMS) | Так |
| ● Контроль параметрів коливань за допомогою ефективного значення прискорення коливань (значення RMS) | Так |
| ● Контроль параметрів коливань за допомогою діагностичного параметра (DKW) | Так |
| ● Частотно-виборчий контроль за допомогою спектра швидкості коливань | Так |
| ● Частотно-виборчий контроль за допомогою спектра прискорення коливань | Так |
| ● Частотно-виборчий контроль за допомогою аналізу кривих, що огинають | Так |
| Функции измерения | |
| ● Фізичний принцип вимірювання | Прискорення коливань |
| Диапазон измерений | |
| — Диапазон измерений частоты колебаний, хв. | 0,1 Hz |
| - Діапазон вимірювань частоти коливань, макс. | 23 000 Hz |
| СтанТакрты, допуски, сертификаты | |
| Сертифікат відповідності | CE |
| Маркування CE | Так |
| EAC (раніше ГОСТ-Р) | Так |
| Відповідність директиві про обмеження застосування небезпечних речовин в електричних та електронних приладах (RoHS) Китай | Так |
| Окружающие условия | |
| Свободное падение | |
| ● Макс. Висота вільного падіння | 0,3 m; п'ять разів, в упаковці до відправки |
| Температура окружающей среды при эксплуатации | |
| ● горизонтальный настенный монтаж, хв. | -20 °C |
| ● горизонтальний настінний монтаж, макс. | 60 °C |
| ● вертикальный настенный монтаж, хв. | -20 °C |
| ● вертикальний настінний монтаж, макс. | 45 °C |
| Температура окружающей среды при хранении/транспортировке | |
| ● Хранение, хв. | -40 °C |
| ● Зберігання, макс. | 70 °C |
| ● Транспортировка, хв. | -40 °C |
| ● Транспортування, макс. | 70 °C |
| Давление воздуха согласно IEC 60068-2-13 | |
| ● Эксплуатация. хв. | 795 hPa |
| ● Експлуатація, макс. | 1 080 hPa |
| ● Хранение/транспортировка, хв. | 660 hPa |
| ● Зберігання / транспортування, макс. | 1 080 hPa |
| Относительная влажность воздуха | |
| ● Эксплуатация. хв. | 5 % |
| ● Експлуатація, макс. | 95 % |
| ● Допустима конденсація | Ні |
| Программное обеспечение | |
| Необхідне браузерне ПЗ | Веб-браузер Mozilla Firefox (ESR31) або Microsoft Internet Explorer (10/11) |
| Технология подключения/заголовок | |
| Необхідний передній штекер | Да |
| Виконання електричного з'єднання | Гвинтове під'єднання |
| Механические свойства/материалы | |
| Матеріал корпусу | Пластмаса: полікарбонат, короткий символ: PC-GF 10 FR |
| Размеры | |
| Ширина | 70 mm |
| Висота | 112 mm |
| Глибина | 75 mm |
| Массы | |
| Маса, прибл. | 260 g |
Загальні характеристики
Монтажне положення
горизонтальна установка, вертикальна установка
Фізичний принцип вимірювання
Прискорення коливань
Опис продукту
S7-1200 модуль для контролю коливань на механічних компонентах на базі параметрів і функцій аналізу з вибором частоти
HTTP
Так
вертикальный настенный монтаж, макс.
45°C
вертикальный настенный монтаж, мин.
-20°C
горизонтальный настенный монтаж, макс.
60°C
горизонтальный настенный монтаж, мин.
-20°C
диагностический сигнал
Так
для индикации состояния входов
Так
для обслуживания
Так
допустимая конденсация
Ні
индикатор состояния цифрового входа (зеленый)
Ні
контроль параметров колебаний посредством диагностического пара
Так
контроль параметров колебаний посредством эффективного значения
Так
контроль сенсорных входов
Так ; Отрыв кабеля и короткое замыкание
макс. высота свободного падения
0.3 m; п'ять разів, в упаковці до відправки
транспортировка, макс.
70°C
транспортировка, мин.
-40°C
хранение, макс.
70°C
хранение, мин.
-40°C
хранение/транспортировка, макс.
1080hPa
хранение/транспортировка, мин.
660hPa
частотно-избирательный контроль посредством анализа огибающих к
Так
частотно-избирательный контроль посредством спектра скорости ко
Так
частотно-избирательный контроль посредством спектра ускорения к
Так
эксплуатация, макс.
1080hPa
эксплуатация. мин.
795hPa
EAC (ранее гост-р)
Так
Вид крепления
Монтажна шина або настінний монтаж
Вид передачи данных
Вывод необработанных Такнных в качестве файла WAV для Такльнейшего анализа (напр., с помощью CMS X-Tools) посредством загрузки через браузер/FTP, онлайн-переТакча Такнных на CMS X-Tools
Допустимый диапазон, верхний предел (пост. ток)
28.8V
Допустимый диапазон, нижний предел (пост. ток)
20.4V
Емкость памяти общая
1Gbyte
Из шины на задней стойке 5 в пост. тока, макс.
85mA
Из шины на задней стойке 5 в пост. тока, тип.
80mA
Интерфейс Ethernet
Так
Исполнение аппаратной конфигурации
Модульний, не більше 7 модулів на ЦП
Исполнение электрического соединения
Гвинтове під'єднання
Количество входов датчика IEPE
4
Количество входов с числом оборотов
1
Макс. потребление тока
250mA
Маркировка CE
Так
Масса, прибл.
260g
Монтажное положение рекомендуемое
горизонтально
Номинальное значение (пост. ток) для повышения мощности
24V
Нормальная рассеиваемая мощность
4.8W
Обмен данными по шине
Так
Обозначение типа продукта
SM1281
Потребление тока, тип.
200mA
Сертификат соответствия/маркировка CE
CE
Соответствие директиве об ограничении применения опасных веществ
Так
Требуемое браузерное по
Веб-браузер Mozilla Firefox (ESR31) або Microsoft Internet Explorer (10/11)
Требуемый передний штекер
Да
Частота сканирования, макс.
46875Hz
— диапазон измерений частоты колебаний, макс.
23000Hz
— диапазон измерений частоты колебаний, мин.
0.1Hz
Висота
112mm
Глибина, мм
75mm
Матеріал корпуса
Пластмаса: полікарбонат, короткий символ: PC-GF 10 FR
Ширина, мм
70mm
