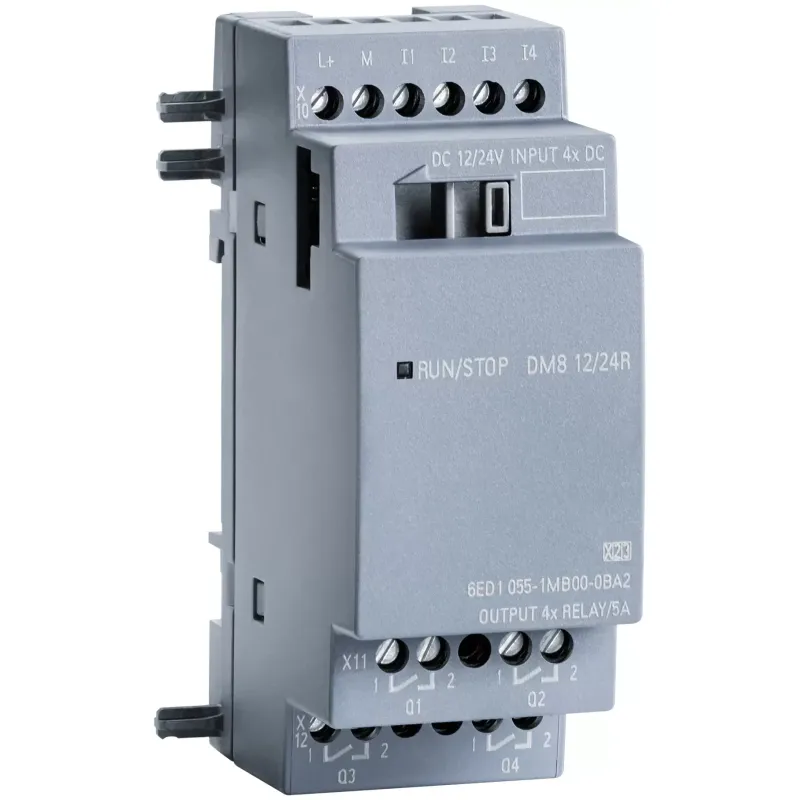

SIPLUS LOGO! DM8 12 / 24R, модуль розширення, робоча температура -40 ... + 70°C, пуск при -25°C, зі стійким покриттям, на основі 6ED1055-1MB00-0BA2 . модуль розширення, напруга живлення/входів/виходів: 12, 24 в/12 в / 24 в / реле, ширина 2TE, 4 DI / 4 DO,

Популярний

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75659

Артикул: 6AG1055-1MB00-7BA2

Виробник: Siemens

12 486.12

Знайшли дешевше?

Загальні характеристики

Ступінь захисту IP - IP20

Число входів - 4

Вид выходов - 4; Реле

Всі характеристики

	SIPLUS LOGO! DM8 12/24R based on 6ED1055-1MB00-0BA2 with conformal coating, -40…+70 °C, start up -25 °C, expansion module, power supply / I/O: 12, 24 V/12 V/24 V/relay, 2 MW, 4 DI/4 DQ for LOGO! 8
Вид конструкции/монтаж
Монтаж	на монтажній шині 35 мм, 2 модуля в ширину
Напруга питания
Номінальне значення (пост. струм)
● 12 В пост. струма	Так
● 24 В пост. струма	Так
Допустимий діапазон, нижня межа (пост. струм)	10,8 V
Допустимий діапазон, верхня межа (пост. струм)	28,8 V
Цифрові входи
Число входів	4
Входуное напряжение
● Вид вхідної напруги	DC
● для сигналу "0"	< 5 В пост. струм
● для сигналу "1"	> 8,5 В
Входуной ток
● для сигналу "0", макс. (допустимый ток покоя)	0,88 mA
● для сигналу "1", тип.	4,2 mA
Задержка на входе (при номинальном значении входного напряжения)
Для станТакртных входов
- з " 0 " на "1", Макс.	1,5 ms
- з "1" на "0", макс.	1,5 ms
Цифровые выводы
Вид виходів	4; Реле
Захист від короткого замикання	Ні
Включение цифрового вхоТак	Так
Коммутационная способность выходов
● при ламповому навантаженні, макс.	1 000 W
Вихідной ток
● для сигналу "1", номинальное значение	5 A
● для сигналу "1", минимальный ток нагрузки	100 mA
Параллельное подключение двух выходов
● для підвищення потужності	Ні
Частота коммутации
● при омічному навантаженні, макс.	2 Hz
● при індуктивному навантаженні, макс.	0,5 Hz
● Механічна, макс.	10 Hz
Релейные выходы
Коммутационная способность контактов
- при індуктивному навантаженні, макс.	3 A
- при омічному навантаженні, макс.	5 A
ЭМС
Излучение радиопомех согласно EN 55 011
● Клас граничних значень B, для застосування в житлових районах	Так
Степень защиты и класс защиты
Ступінь захисту IP	IP20
Окружающие условия
Температура окружающей среды при эксплуатации
● хв.	-40 ° C; = кмин; запуск @ -25 ℃
● макс.	70 °C; = Tmax; Tmax > +55 °C максимальне навантаження 3 A на реле або макс. сумарний струм 10 А
● при холодном запуске, хв.	-25 °C; включая допустимую конденсацию/замерзание (без ввоТак в эксплуатацию при конденсации)
Температура окружающей среды при хранении/транспортировке
● хв.	-40 °C
● макс.	70 °C
Висота при эксплуатации относительно уровня моря
● Висота места установки над уровнем моря, макс.	5 000 m
● Температура окружающей среды-Таквление воздуха-высота установки	Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax-10 K) при 795 гПа ... 658 гПа (+2 000 м ... + 3 500 м) / / Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... + 5 000 м)
Относительная влажность воздуха
● при конденсації, випробування згідно IEC 60068-2-38, макс.	100 %; RH включаючи конденсацію / заморожування(при наявності конденсату в експлуатацію не вводиться), горизонтальне монтажне положення
Устойчивость
Смазочно-охлажТакющие материалы
— Устойчивость к воздействию станТакртных смазочно-охлажТакющих материалов	Так ; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
- до біологічно активних речовин згідно EN 60721-3-3	Так ; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
- до хімічно активних речовин згідно EN 60721-3-3	Так ; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *
- до механічно активних речовин згідно EN 60721-3-3	Так ; Класс 3S4 вкл. песок, пыль; *
Применение на суТакх/в море
- до біологічно активних речовин згідно EN 60721-3-6	Так ; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
- до хімічно активних речовин згідно EN 60721-3-6	Так ; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *
- до механічно активних речовин згідно EN 60721-3-6	Так ; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
- до хімічно активних речовин згідно EN 60654-4	Так ; Класс 3 (при условии отсутствия трихлорэтилена)
- Навколишні умови для технологічних, вимірювальних і керуючих систем згідно ANSI / ISA-71.04	Так ; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примітка
- Примітка до класифікації умов навколишнього середовища згідно EN 60721, EN 60654-4 і ANSI / ISA-71.04	* Поставляються в комплекті кожухи при експлуатації повинні закривати невикористовувані пристрої сполучення!
Конформное покрытие
● Покриття для змонтованих друкованих плат згідно EN 61086	Так ; Класс 2 для обеспечения высокого уровня надежности
● Захист від забруднення згідно EN 60664-3	Так ; Тип защиты 1
● Військові випробування згідно MIL-I-46058C, додаток 7	Так ; За время эксплуатации покрытие можно красить
● Кваліфікація та характеристики електричних ізолюючих компонентів у зібраних друкованих платах згідно IPC-CC-830A	Так ; Конформное покрытие, класс А
Размеры
Ширина	35,5 mm
Висота	90 mm
Глибина	58 mm

Загальні характеристики

Ступінь захисту IP IP20

Число входів 4

Вид выходов 4; Реле

Включение цифрового входа Так

Допустимый диапазон, верхний предел (пост. ток) 28.8V

Допустимый диапазон, нижний предел (пост. ток) 10.8V

Номинальное значение (пост. ток) 12 в пост. тока Так

Номинальное значение (пост. ток) 24 в пост. тока Так

Номинальное значение (пост. ток) вид входного напряжения DC

Номинальное значение (пост. ток) военные испытания согласно MIL- Так ; За время эксплуатации покрытие можно красить

Номинальное значение (пост. ток) высота места установки над уров 5000m

Номинальное значение (пост. ток) для повышения мощности Ні

Номинальное значение (пост. ток) для сигнала "0", макс. (допусти < 5 В пост. струм, 0.88mA

Номинальное значение (пост. ток) для сигнала "1", минимальный то 100mA

Номинальное значение (пост. ток) для сигнала "1", номинальное зн > 8.5 В, 5A

Номинальное значение (пост. ток) для сигнала "1", тип. 4.2mA

Номинальное значение (пост. ток) защита от загрязнения согласно Так ; Тип защиты 1

Номинальное значение (пост. ток) квалификация и характеристики э Так ; Конформное покрытие, класс А

Номинальное значение (пост. ток) класс граничных значений B, для Так

Номинальное значение (пост. ток) макс. 70 °C; = Tmax; Tmax > +55 °C максимальне навантаження 3 A на реле або макс. сумарний струм 10 А, 70°C

Номинальное значение (пост. ток) механическая, макс. 10Hz

Номинальное значение (пост. ток) мин. -40 ° C; = кмин; запуск @ -25 ℃, -40°C

Номинальное значение (пост. ток) покрытия для смонтированных печ Так ; Класс 2 для обеспечения высокого уровня надежности

Номинальное значение (пост. ток) при индуктивной нагрузке, макс. 0.5Hz

Номинальное значение (пост. ток) при конденсации, испытания согл 100 %; RH включаючи конденсацію / заморожування(при наявності конденсату в експлуатацію не вводиться), горизонтальне монтажне положення

Номинальное значение (пост. ток) при ламповой нагрузке, макс. 1000W

Номинальное значение (пост. ток) при омической нагрузке, макс. 2Hz

Номинальное значение (пост. ток) при холодном запуске, мин. -25°C; включая допустимую конденсацию/замерзание (без ввоТак в эксплуатацию при конденсации)

Номинальное значение (пост. ток) температура окружающей среды-да Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax-10 K) при 795 гПа ... 658 гПа (+2 000 м ... + 3 500 м) / / Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... + 5 000 м)

— к биологически активным веществам согласно EN 60721-3-3 Так ; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к биологически активным веществам согласно EN 60721-3-6 Так ; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к механически активным веществам согласно EN 60721-3-3 Так ; Класс 3S4 вкл. песок, пыль; *

— к механически активным веществам согласно EN 60721-3-6 Так ; Класс 6S3 вкл. песок, пыль; *

— к химически активным веществам согласно EN 60654-4 Так ; Класс 3 (при условии отсутствия трихлорэтилена)

— к химически активным веществам согласно EN 60721-3-3 Так ; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к химически активным веществам согласно EN 60721-3-6 Так ; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— окружающие условия для технологических, измерительных и управл Так ; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

— при индуктивной нагрузке, макс. 3A

— при омической нагрузке, макс. 5A

— примечание к классификации условий окружающей среды согласно E * Поставляються в комплекті кожухи при експлуатації повинні закривати невикористовувані пристрої сполучення!

— с "0" на "1", макс. 1.5ms

— с "1" на "0", макс. 1.5ms

— устойчивость к воздействию стандартных смазочно-охлаждающих ма Так ; включая капли дизельного топлива и масла в воздухе

Висота 90mm

Глибина, мм 58mm

Захист від короткого замикання Ні

Монтаж на монтажній шині 35 мм, 2 модуля в ширину

Ширина, мм 35.5mm
