Інформація

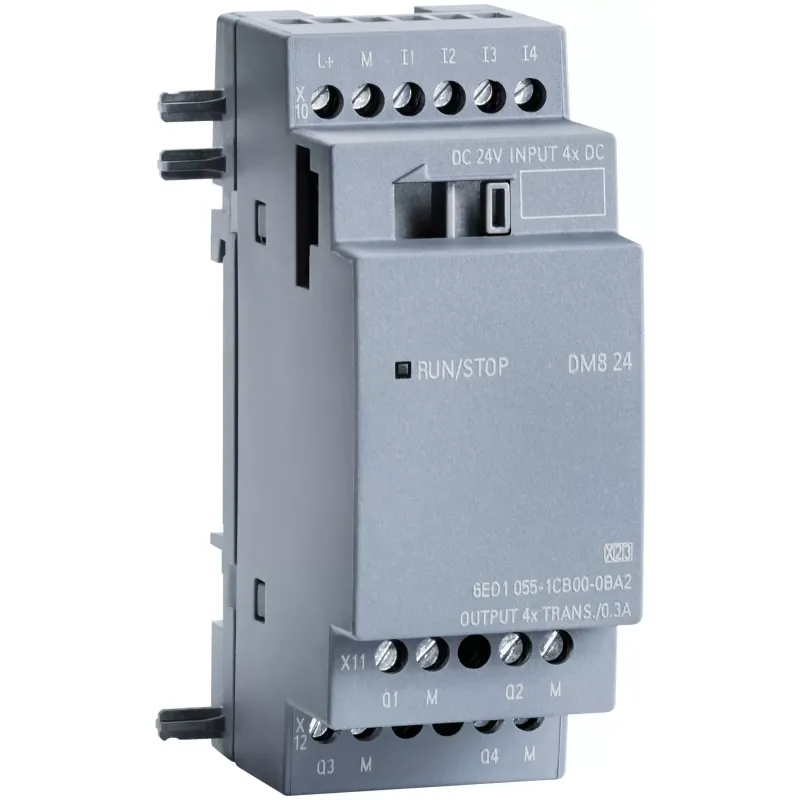

SIPLUS LOGO! DM8 24, модуль розширення, робоча температура -40 ... + 70°C, пуск при -25°C, зі стійким покриттям, на основі 6ED1055-1CB00-0BA2 . модуль розширення, напруга живлення / входів / виходів: 24 в / 24 в / транзисторні, 4 DI / 4 DO, для LOGO! 8

Популярний
SIPLUS LOGO! DM8 24, модуль розширення, робоча температура -40 ... + 70°C, пуск при -25°C, зі стійким покриттям, на основі 6ED1055-1CB00-0BA2 . модуль розширення, напруга живлення / входів / виходів: 24 в / 24 в / транзисторні, 4 DI / 4 DO, для LOGO! 8
Наявність: Передзамовлення 0
Відгуків: 0
Код товару: 75655
Артикул: 6AG1055-1CB00-7BA2
Виробник: Siemens
12 292.16
Знайшли дешевше?

Загальні характеристики

Ступінь захисту IP - IP20
Число входів - 4
Вид выходов - 4
Всі характеристики

SIPLUS LOGO! DM8 24 based on 6ED1055-1CB00-0BA2 with conformal coating, -40…+70 °C, start up -25 °C, expansion module, power supply / I/O: 24 V/24 V/trans., 4 DI/4 DQ for LOGO! 8
Вид конструкции/монтаж
Монтажна монтажній шині 35 мм, 2 модуля в ширину
Напруга питания
Номінальне значення (пост. струм)
● 24 В пост. струмаТак
Допустимий діапазон, нижня межа (пост. струм)20,4 V
Допустимий діапазон, верхня межа (пост. струм)28,8 V
Цифрові входи
Число входів4
Входуное напряжение
● Вид вхідної напругиDC
● для сигналу "0"< 5 В пост. струм
● для сигналу "1"> 12 В пост. струм
Входуной ток
● для сигналу "0", макс. (допустимый ток покоя)0,88 mA
● для сигналу "1", тип.4 mA
Задержка на входе (при номинальном значении входного напряжения)
Для станТакртных входов
- з " 0 " на "1", Макс.1,5 ms
- з "1" на "0", макс.1,5 ms
Цифровые выводы
Вид виходів4
Захист від короткого замиканняТак
Вихідной ток
● для сигналу "1", номинальное значение0,3 A
Параллельное подключение двух выходов
● для підвищення потужностіНі
Частота коммутации
● при омічному навантаженні, макс.10 Hz
● при індуктивному навантаженні, макс.0,5 Hz
Релейные выходы
Коммутационная способность контактов
— макс. тепловий ток длительной нагрузки0,3 A
ЭМС
Излучение радиопомех согласно EN 55 011
● Клас граничних значень B, для застосування в житлових районахТак
Степень защиты и класс защиты
Ступінь захисту IPIP20
Окружающие условия
Температура окружающей среды при эксплуатации
● хв.-40 ° C; = кмин; запуск @ -25 ℃
● макс.70 °C; Tmax; Tmax > +55 °C максимальне навантаження 0,2 A На вихід
● при холодном запуске, хв.-25 °C; включая допустимую конденсацию/замерзание (без ввоТак в эксплуатацию при конденсации)
Температура окружающей среды при хранении/транспортировке
● хв.-40 °C
● макс.70 °C
Висота при эксплуатации относительно уровня моря
● Висота места установки над уровнем моря, макс.5 000 m
● Температура окружающей среды-Таквление воздуха-высота установкиTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax-10 K) при 795 гПа ... 658 гПа (+2 000 м ... + 3 500 м) / / Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... + 5 000 м)
Относительная влажность воздуха
● при конденсації, випробування згідно IEC 60068-2-38, макс.100 %; RH включаючи конденсацію / заморожування(при наявності конденсату в експлуатацію не вводиться), горизонтальне монтажне положення
Устойчивость
Смазочно-охлажТакющие материалы
— Устойчивость к воздействию станТакртных смазочно-охлажТакющих материаловТак ; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
- до біологічно активних речовин згідно EN 60721-3-3Так ; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
- до хімічно активних речовин згідно EN 60721-3-3Так ; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *
- до механічно активних речовин згідно EN 60721-3-3Так ; Класс 3S4 вкл. песок, пыль; *
Применение на суТакх/в море
- до біологічно активних речовин згідно EN 60721-3-6Так ; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
- до хімічно активних речовин згідно EN 60721-3-6Так ; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *
- до механічно активних речовин згідно EN 60721-3-6Так ; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
- до хімічно активних речовин згідно EN 60654-4Так ; Класс 3 (при условии отсутствия трихлорэтилена)
- Навколишні умови для технологічних, вимірювальних і керуючих систем згідно ANSI / ISA-71.04Так ; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примітка
- Примітка до класифікації умов навколишнього середовища згідно EN 60721, EN 60654-4 і ANSI / ISA-71.04* Поставляються в комплекті кожухи при експлуатації повинні закривати невикористовувані пристрої сполучення!
Конформное покрытие
● Покриття для змонтованих друкованих плат згідно EN 61086Так ; Класс 2 для обеспечения высокого уровня надежности
● Захист від забруднення згідно EN 60664-3Так ; Тип защиты 1
● Військові випробування згідно MIL-I-46058C, додаток 7Так ; За время эксплуатации покрытие можно красить
● Кваліфікація та характеристики електричних ізолюючих компонентів у зібраних друкованих платах згідно IPC-CC-830AТак ; Конформное покрытие, класс А
Размеры
Ширина35,5 mm
Висота90 mm
Глибина58 mm
Загальні характеристики
Ступінь захисту IP IP20
Число входів 4
Вид выходов 4
Допустимый диапазон, верхний предел (пост. ток) 28.8V
Допустимый диапазон, нижний предел (пост. ток) 20.4V
Номинальное значение (пост. ток) 24 в пост. тока Так
Номинальное значение (пост. ток) вид входного напряжения DC
Номинальное значение (пост. ток) военные испытания согласно MIL- Так ; За время эксплуатации покрытие можно красить
Номинальное значение (пост. ток) высота места установки над уров 5000m
Номинальное значение (пост. ток) для повышения мощности Ні
Номинальное значение (пост. ток) для сигнала "0" < 5 В пост. струм
Номинальное значение (пост. ток) для сигнала "0", макс. (допусти 0.88mA
Номинальное значение (пост. ток) для сигнала "1" > 12 В пост. струм
Номинальное значение (пост. ток) для сигнала "1", номинальное зн 0.3A
Номинальное значение (пост. ток) для сигнала "1", тип. 4mA
Номинальное значение (пост. ток) защита от загрязнения согласно Так ; Тип защиты 1
Номинальное значение (пост. ток) квалификация и характеристики э Так ; Конформное покрытие, класс А
Номинальное значение (пост. ток) класс граничных значений B, для Так
Номинальное значение (пост. ток) макс. 70 °C; Tmax; Tmax > +55 °C максимальне навантаження 0.2 A На вихід, 70°C
Номинальное значение (пост. ток) мин. -40 ° C; = кмин; запуск @ -25 ℃, -40°C
Номинальное значение (пост. ток) покрытия для смонтированных печ Так ; Класс 2 для обеспечения высокого уровня надежности
Номинальное значение (пост. ток) при индуктивной нагрузке, макс. 0.5Hz
Номинальное значение (пост. ток) при конденсации, испытания согл 100 %; RH включаючи конденсацію / заморожування(при наявності конденсату в експлуатацію не вводиться), горизонтальне монтажне положення
Номинальное значение (пост. ток) при омической нагрузке, макс. 10Hz
Номинальное значение (пост. ток) при холодном запуске, мин. -25°C; включая допустимую конденсацию/замерзание (без ввоТак в эксплуатацию при конденсации)
Номинальное значение (пост. ток) температура окружающей среды-да Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax-10 K) при 795 гПа ... 658 гПа (+2 000 м ... + 3 500 м) / / Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... + 5 000 м)
— к биологически активным веществам согласно EN 60721-3-3 Так ; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
— к биологически активным веществам согласно EN 60721-3-6 Так ; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
— к механически активным веществам согласно EN 60721-3-3 Так ; Класс 3S4 вкл. песок, пыль; *
— к механически активным веществам согласно EN 60721-3-6 Так ; Класс 6S3 вкл. песок, пыль; *
— к химически активным веществам согласно EN 60654-4 Так ; Класс 3 (при условии отсутствия трихлорэтилена)
— к химически активным веществам согласно EN 60721-3-3 Так ; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *
— к химически активным веществам согласно EN 60721-3-6 Так ; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *
— макс. тепловой ток длительной нагрузки 0.3A
— окружающие условия для технологических, измерительных и управл Так ; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
— примечание к классификации условий окружающей среды согласно E * Поставляються в комплекті кожухи при експлуатації повинні закривати невикористовувані пристрої сполучення!
— с "0" на "1", макс. 1.5ms
— с "1" на "0", макс. 1.5ms
— устойчивость к воздействию стандартных смазочно-охлаждающих ма Так ; включая капли дизельного топлива и масла в воздухе
Висота 90mm
Глибина, мм 58mm
Захист від короткого замикання Так
Монтаж на монтажній шині 35 мм, 2 модуля в ширину
Ширина, мм 35.5mm
