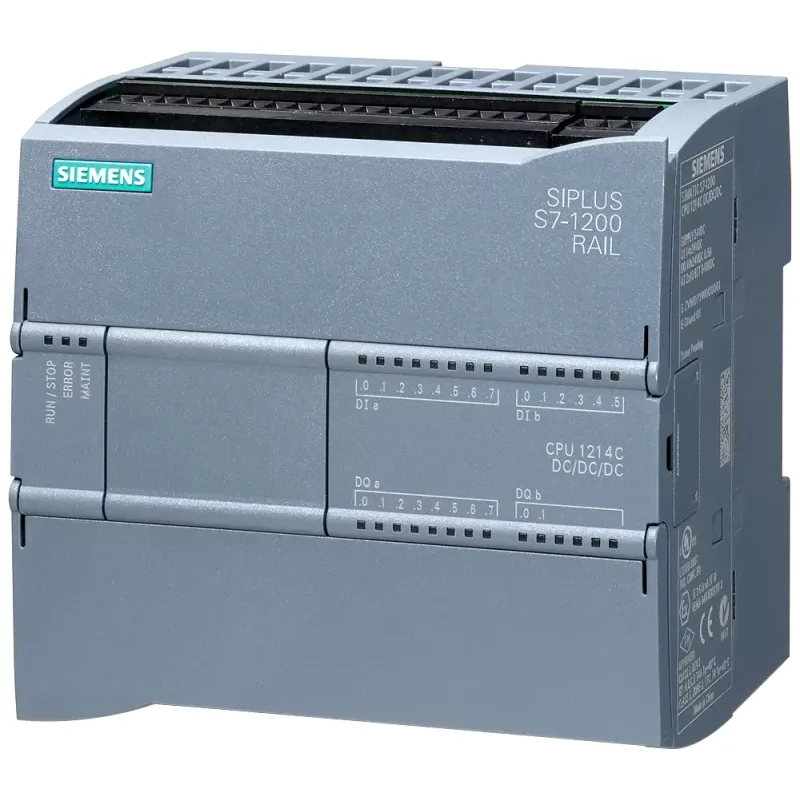

SIPLUS S7-1200, компактне цпу 1214C DC/DC/DC, робоча температура -40 ... + 70°C, зі стійким покриттям, на основі 6ES7214-1ag40-0xb0 . компактне цпу, DC/DC/DC, вбудовані входи/виходи: 14 DI =24 в, 10 DO =24 в, 2 AI =0 - 10 в, живлення: =20,4-28,8 в, па
Популярний
Наявність:
Передзамовлення
0
Код товару: 75669
Артикул: 6AG1214-1AG40-2XB0
Виробник: Siemens
43 519.59
Знайшли дешевше?
| SIPLUS S7-1200 CPU 1214C DC/DC/DC based on 6ES7214-1AG40-0XB0 with conformal coating, -40…+70 °C, start up -25 °C, signal board: 0, compact CPU, DC/DC/DC, onboard I/O: 14 DI 24 V DC 10 DQ 24 V DC 2 AI 0-10 V DC, power supply: DC 20.4-28.8 V DC, program/data memory 100 KB | |
| Общая информация | |
| Позначення типу продукту | ЦП 1214C пост. струм/пост. струм/пост. струм |
| Инженерное обеспечение с помощью | |
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среТак, версия не ниже | ідентифікатор запису: 109746275 |
| Напруга питания | |
| Номінальне значення (пост. струм) | |
| ● 24 В пост. струма | Так |
| Допустимий діапазон, нижня межа (пост. струм) | 20,4 V |
| Допустимий діапазон, верхня межа (пост. струм) | 28,8 V |
| Захист від переплутування полярності | Так |
| Напруга нагрузки L+ | |
| ● Номінальне значення (пост. струм) | 24 V |
| ● Допустимий діапазон, нижня межа (пост. струм) | 20,4 V |
| ● Допустимий діапазон, верхня межа (пост. струм) | 28,8 V |
| Входуной ток | |
| Споживання струму (номінальне) | 500 mA; тільки ЦП |
| Макс. споживання струму | 1 500 mA; ЦП з усіма розширювальними модулями |
| Макс. струм включення | 12 A; при 28,8 в пост. струм |
| I²t | 0,5 A²·s |
| Вихідной ток | |
| Для шини на задній стійці (5 В пост. струму), макс. | 1 600 mA; Макс. 5 В пост. струму для SM і CM |
| Питание Тактчика | |
| Питание Тактчика 24 В | |
| ● 24 В | L+ минус 4 В пост. струма хв. |
| Рассеиваемая мощность | |
| Нормальна розсіювана потужність | 12 W |
| Запоминающее устройство | |
| Оперативное запоминающее устройство | |
| ● убудований | 100 kbyte |
| ● розширюваний | Ні |
| Память загрузки | |
| ● убудований | 4 Mbyte |
| ● вставная (карта памяти SIMATIC), макс. | з картою пам'яті SIMATIC Memory Card |
| Хранение в буфере | |
| ● бувши | Так |
| ● не требует обслуживания | Так |
| ● без АКБ | Так |
| Время обработки ЦП | |
| Нормальний час операцій побітової обробки | 0,085 µs; / інструкція |
| Нормальний час операцій зі словами | 1,7 μs; /інструкція |
| Нормальний час виконання операцій з плаваючою точкою | 2,3 μs; /інструкція |
| Блоки ЦП | |
| Число блоків (загальне) | Блоки Такнных, функции, функциональные блоки, счетчики и таймеры. Максимальное число адресуемых блоков составляет от 1 до 65535. Использование ОЗУ не ограничено |
| Организационные блоки (OB) | |
| ● Макс. число | Ограничение только посредством ОЗУ для коТак |
| Области Такнных и их остаток | |
| Остаточная область Такнных (включая таймеры, счетчики, маркеры), макс. | 10 kbyte |
| Маркер | |
| ● Макс. розмір | 8 kbyte; розмір області маркерів |
| Локальные Такнные | |
| ● на клас пріоритету, макс. | 16 kbyte; клас пріоритетності 1 (цикл програми): 16 кбайт, клас пріоритетності від 2 до 26: 6 кбайт |
| Адресная область | |
| Образ процесса | |
| ● Уведення, настраивается | 1 kbyte |
| ● Висновок, настраивается | 1 kbyte |
| Конфигурация аппаратного обеспечения | |
| Макс. число модулів на систему | 3 комунікаційних модуля, сигнальний шар не використовується, 8 сигнальних модулів |
| Время | |
| Часы | |
| ● Аппаратные часы (часы реального времени) | Так |
| ● Время хранения в буфере | 480 h; нормальна |
| ● Макс. отклонение в день | 60 с/місяць @ 25°C |
| Цифрові входи | |
| Число входів | 14; вбудований |
| ● из них входы, используемые для технологических функций | 6; HSC (високошвидкісний лічильник) |
| M / p-зчитування | Так |
| Число одновременно включаемых входов | |
| Все монтажные положения | |
| - до 40 °C, Макс. | 14 |
| Входуное напряжение | |
| ● Номінальне значення (пост. струм) | 24 V |
| ● для сигналу "0" | 5 В пост. струму при 1 мА |
| ● для сигналу "1" | 15 в пост. струму при 2,5 мА |
| Задержка на входе (при номинальном значении входного напряжения) | |
| Для станТакртных входов | |
| - параметрируемое | 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс і 12,8 мс, вибирається в 4 групах |
| — с "0" на "1", хв. | 0,2 ms |
| - з " 0 " на "1", Макс. | 12,8 ms |
| Для входов аварийной сигнализации | |
| - параметрируемое | Так |
| Для технологических функций | |
| - параметрируемое | Однофазне: 3 @ 100 кГц і 3 @ 30 кГц, диференціальне: 3 @ 80 кГц і 3 @ 30 кГц |
| Длина провоТак | |
| ● екрановані, макс. | 500 m; 50 м на технологічні функції |
| ● неекрановані, макс. | 300 м; для технологічних функцій: немає |
| Цифровые выводы | |
| Вид виходів | 10 |
| ● из них быстродействующих выходов | 4; Вихід ланцюга імпульсів 100 кГц |
| Обмеження індуктивної напруги відключення | L +(-48 В) |
| Коммутационная способность выходов | |
| ● при омічному навантаженні, макс. | 0,5 A |
| ● при ламповому навантаженні, макс. | 5 W |
| Вихідное напряжение | |
| ● для сигналу "0", макс. | 0,1 V; з навантаженням 10 кОм |
| ● для сигналу "1", хв. | 20 V |
| Вихідной ток | |
| ● для сигналу "1", номинальное значение | 0,5 A |
| ● для сигналу "0", ток покоя, макс. | 0,1 mA |
| Задержка на выходе при омической нагрузке | |
| ● з " 0 " на "1", Макс. | 1 µs |
| ● з " 1 "на" 0", макс. | 5 µs |
| Частота коммутации | |
| ● импульсных выходов, при омічному навантаженні, макс. | 100 kHz |
| Релейные выходы | |
| ● Число релейних виходів | 0 |
| Длина провоТак | |
| ● екрановані, макс. | 500 m |
| ● неекрановані, макс. | 150 m |
| Аналоговые вводы | |
| Число аналогових входів | 2 |
| Входуные диапазоны | |
| ● Напруга | Так |
| Входуные диапазоны (номинальные значения), напряжения | |
| ● від 0 до +10 В | Так |
| — Опору на входе (від 0 до 10 В) | ≥ 100 кОм |
| Длина провоТак | |
| ● екрановані, макс. | 100 м; скручений і екранований |
| Аналоговые выводы | |
| Число аналогових виходів | 0 |
| Формирование аналоговой величины для входов | |
| Время интегрирования и преобразования/разрешение на канал | |
| ● Макс. дозвіл з діапазоном перевантаження (біт зі знаком) | 10 bit |
| ● Настроюється час інтегрування | Так |
| ● Час перетворення (на канал) | 625 µs |
| Датчики | |
| Подключаемые Тактчики | |
| ● 2-проводной Тактчик | Так |
| 1. интерфейс | |
| Тип інтерфейсу | PROFINET |
| Гальванічно розв'язаний | Так |
| Автоматичне визначення скорости переТакчи Такнных | Так |
| Автоматичне визначення | Так |
| Автоматична комутація | Так |
| Физические параметры интерфейсов | |
| ● RJ 45 (Ethernet) | Так |
| ● Число портов | 1 |
| ● убудований коммутатор | Ні |
| Протоколы | |
| ● Контроллер PROFINET IO | Так |
| ● Устройство ввоТак-вывоТак PROFINET | Так |
| ● Связь SIMATIC | Так |
| ● Открытая связь IE | Так ; в качестве опции версия с шифрованием |
| ● ИнтерНі-сервер | Так |
| ● Резервирование среды переТакчи | Ні |
| Контроллер PROFINET IO | |
| ● Макс. скорости переТакчи Такнных | 100 Mbit/s |
| Службы | |
| - Зв'язок PG / OP | Так |
| — Тактовая синхронизация | Ні |
| — IRT | Ні |
| — PROFIenergy | Ні |
| - Пуск згідно з пріоритетом | Так |
| - Макс. число устройств ввоТак-вывоТак с приоритетным запуском | 16 |
| - Макс. число подключаемых устройств ввоТак-вывоТак | 16 |
| - Макс. число подключаемых устройств ввоТак-вывоТак для RT | 16 |
| — из них на линию, макс. | 16 |
| — Активация/деактивация подчиненного устройств ввоТак-вывоТак | Так |
| - Макс. число одновременно активируемых/деактивируемых устройств ввоТак-вывоТак | 8 |
| — Время актуализации | Минимальное значение времени обновления также зависит от компонента связи, установленного для PROFINET IO, от количества устройство ввоТак/вывоТак и количества конфигурированных пользовательских Такнных. |
| Устройство ввоТак-вывоТак PROFINET | |
| Службы | |
| - Зв'язок PG / OP | Так |
| — Тактовая синхронизация | Ні |
| — IRT | Ні |
| — PROFIenergy | Так |
| — Shared Device | Так |
| - Макс. число контроллеров ввоТак-вывоТак при использовании Shared Device | 2 |
| Протоколы | |
| PROFINET IO | Так |
| PROFIsafe | Ні |
| PROFIBUS | Так ; Необходимы CM 1243-5 (ведущее устройство) или CM 1242-5 (ведомое устройство) |
| Інтерфейс AS-Interface | Так ; Требуется CM 1243-2 |
| Протоколы (Ethernet) | |
| ● TCP/IP | Так |
| ● DHCP | Ні |
| ● SNMP | Так |
| ● DCP | Так |
| ● LLDP | Так |
| Режим дублирования | |
| Резервирование среды переТакчи | |
| — MRP | Ні |
| — MRPD | Ні |
| Связь SIMATIC | |
| ● S7-маршрутизация | Так |
| Открытая связь IE | |
| ● TCP/IP | Так |
| — Макс. розмір Такнных | 8 kbyte |
| ● ISO-on-TCP (RFC1006) | Так |
| — Макс. розмір Такнных | 8 kbyte |
| ● UDP | Так |
| — Макс. розмір Такнных | 1 472 byte |
| ИнтерНі-сервер | |
| ● поддерживается | Так |
| ● определенные пользователем сайты | Так |
| OPC UA | |
| ● Требуется лицензия Runtime | Так ; необходима лицензия "Basic" |
| ● OPC UA Server | Так ; Data Access (Read, Write, Subscribe), требуется лицензия на использование |
| — Аутентификация приложения | Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 |
| — Аутентификация пользователя | «аноним» или с помощью имени пользователя и пароля |
| — Количество сеансов, макс. | 5 |
| — Количество доступных переменных, макс. | 1 000 |
| — Количество подписок на сеанс, макс. | 5 |
| — Мин. интервал сканирования | 100 ms |
| — Мин. интервал отправки | 200 ms |
| — Количество контролируемых элементов (monitored items), макс. | 500 |
| — Количество серверных интерфейсов, макс. | 2 |
| — Количество узлов пользовательских интерфейсов сервера, макс. | 1 000 |
| Другие протоколы | |
| ● MODBUS | Так |
| Функции связи/заголовок | |
| S7-связь | |
| ● поддерживается | Так |
| ● в качестве сервера | Так |
| ● в качестве клиента | Так |
| ● Макс. количество полезных Такнных на запрос | см. онлайн-справку (S7 communication (связь S7), User data size (размер Такнных пользователя)) |
| Число соединений | |
| ● общее | 8 соединений для открытой пользовательской связи (активно или пассивно): TSEND_C, TRCV_C, TCON, TDISCON, TSEND и TRCV, 8 соединений CPU/CPU (клиент или сервер) для Такнных GET/PUT, 6 соединений для динамического присвоения к GET/PUT или для открытой пользовательской связи |
| Функции испытания и ввоТак в эксплуатацию | |
| Состояние/управление | |
| ● Переменные состояние/управления | Так |
| ● Переменные | входы/выходы, маркеры, блоки Такнных, периферийные входы/выходы, таймеры, счетчики |
| Принудительное исполнение | |
| ● Принудительное исполнение | Так |
| Диагностический буфер | |
| ● бувши | Так |
| Слежения | |
| ● Количество слежений с возможностью проектирования | 2 |
| ● Объем памяти на слежение, макс. | 512 kbyte |
| Аварійні сигнали/диагностика/информация о состоянии | |
| Диагностический светодиодный индикатор | |
| ● Светодиод RUN/STOP | Так |
| ● Светодиод ERROR | Так |
| ● Светодиод MAINT | Так |
| Встроенные функции | |
| Лічильник | |
| ● Число счетчиков | 6 |
| ● Макс. частота счетчика | 100 kHz |
| Вимірювання частоти | Так |
| Кероване позиціонування | Так |
| Кількість позиціонуючих осей з регулюванням по положенню, макс. | 8 |
| Кількість позиціонуючих осей через інтерфейс імпульс-напрямок | 4; со встроенными выхоТакми |
| Pid-регулятор | Так |
| Число входів аварийной сигнализации | 4 |
| Число імпульсних виходів | 4 |
| Гранична частота (імпульс) | 100 kHz |
| Гальванічна розв'язка | |
| Гальванічна розв'язка цифровых вводов | |
| ● Гальванічна розв'язка цифровых вводов | Ні |
| ● між каналами, в блоках для | 1 |
| Гальванічна розв'язка цифровых выводов | |
| ● Гальванічна розв'язка цифровых выводов | Так |
| ● між каналами | Ні |
| ● між каналами, в блоках для | 1 |
| ЭМС | |
| Отказоустойчивость к электростатическим разряТакм | |
| ● Отказоустойчивость к электростатическим разряТакм согласно IEC 61000-4-2 | Так |
| - Випробувальна напруга при розряді в повітрі | 8 kV |
| - Випробувальна напруга при контактному розряді | 6 kV |
| Отказоустойчивость к проводному возмущающему воздействию | |
| ● Отказоустойчивость на питающих линиях согласно IEC 61000-4-4 | Так |
| ● Отказоустойчивость на сигнальных линиях согласно IEC 61000-4-4 | Так |
| Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения) | |
| ● Отказоустойчивость на питающих линиях согласно МЭК 61000-4-5 | Так |
| Отказоустойчивость к кондуктивным помехам, индуцированным высокочастотными полями | |
| ● Отказоустойчивость к высокочастотному излучению согласно IEC 61000-4-6 | Так |
| Излучение радиопомех согласно EN 55 011 | |
| ● Класс граничных значений A, для применения в промышленных районах | Так ; Группа 1 |
| ● Клас граничних значень B, для застосування в житлових районах | Так ; если посредством надлежащих мер обеспечивается соответствие граничных значений классу B согласно EN 55011 |
| Степень защиты и класс защиты | |
| Ступінь захисту IP | IP20 |
| Окружающие условия | |
| Свободное падение | |
| ● Макс. Висота вільного падіння | 0,3 m; п'ять разів, в упаковці до відправки |
| Температура окружающей среды при эксплуатации | |
| ● хв. | -40 °C; = кмин (вкл . конденсацію / мороз); пуск @ -25 °C |
| ● макс. | 70 °C; = Tmax; Tmax > +55 °C Кількість одночасно включених цифрових входів 7, цифрових виходів 5, аналогових входів 2 (без прилеглих точок) при горизонтальному монтажі; Tmax > +60 °C Кількість одночасно включених цифрових входів 7, цифрових виходів 5, аналогових входів 1 (без прилеглих точок) при горизонтальному монтажі |
| ● при холодном запуске, хв. | -25 °C |
| Температура окружающей среды при хранении/транспортировке | |
| ● хв. | -40 °C |
| ● макс. | 70 °C |
| Висота при эксплуатации относительно уровня моря | |
| ● Висота места установки над уровнем моря, макс. | 5 000 m |
| ● Температура окружающей среды-Таквление воздуха-высота установки | Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax-10 K) при 795 гПа ... 658 гПа (+2 000 м ... + 3 500 м) / / Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... + 5 000 м) |
| Относительная влажность воздуха | |
| ● при конденсації, випробування згідно IEC 60068-2-38, макс. | 100 %; відн. вологість, включаючи конденсацію / замерзання (введення в експлуатацію при конденсації неприпустимий) |
| Колебания | |
| ● Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6 | 2 G (м/с2) настінний монтаж, 1 g (м/с2) установка на монтажну шину DIN |
| ● Эксплуатация, испытания согласно IEC 60068-2-6 | Так |
| Испытание на уТакрную нагрузку | |
| ● испытания согласно IEC 60068-2-27 | Так ; IEC 68, часть 2-27; полусинус: Сила уТакра 15 g (максимальное значение), длительность 11 мс |
| Устойчивость | |
| Смазочно-охлажТакющие материалы | |
| — Устойчивость к воздействию станТакртных смазочно-охлажТакющих материалов | Так ; включая капли дизельного топлива и масла в воздухе |
| Применение в неподвижно смонтированных промышленных установках | |
| - до біологічно активних речовин згідно EN 60721-3-3 | Так ; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу |
| - до хімічно активних речовин згідно EN 60721-3-3 | Так ; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); * |
| - до механічно активних речовин згідно EN 60721-3-3 | Так ; Класс 3S4 вкл. песок, пыль; * |
| Применение на суТакх/в море | |
| - до біологічно активних речовин згідно EN 60721-3-6 | Так ; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу |
| - до хімічно активних речовин згідно EN 60721-3-6 | Так ; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); * |
| - до механічно активних речовин згідно EN 60721-3-6 | Так ; Класс 6S3 вкл. песок, пыль; * |
| Применение в промышленных технологических установках | |
| - до хімічно активних речовин згідно EN 60654-4 | Так ; Класс 3 (при условии отсутствия трихлорэтилена) |
| - Навколишні умови для технологічних, вимірювальних і керуючих систем згідно ANSI / ISA-71.04 | Так ; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло) |
| Примітка | |
| - Примітка до класифікації умов навколишнього середовища згідно EN 60721, EN 60654-4 і ANSI / ISA-71.04 | * Поставляються в комплекті кожухи при експлуатації повинні закривати невикористовувані пристрої сполучення! |
| Конформное покрытие | |
| ● Покриття для змонтованих друкованих плат згідно EN 61086 | Так ; Класс 2 для обеспечения высокого уровня надежности |
| ● Захист від забруднення згідно EN 60664-3 | Так ; Тип защиты 1 |
| ● Військові випробування згідно MIL-I-46058C, додаток 7 | Так ; За время эксплуатации покрытие можно красить |
| ● Кваліфікація та характеристики електричних ізолюючих компонентів у зібраних друкованих платах згідно IPC-CC-830A | Так ; Конформное покрытие, класс А |
| Проектирование/заголовок | |
| Проектирование/программирование/заголовок | |
| Язык программирования | |
| — KOP | Так |
| — FUP | Так |
| — SCL | Так |
| Защита ноу-хау | |
| ● Защита программ пользователя/защита паролем | Так |
| ● Защита от копирования | Так |
| ● Защита блоков | Так |
| Защита доступа | |
| ● Степень защиты: защита от записи | Так |
| ● Степень защиты: защита от записи/чтения | Так |
| ● Степень защиты: полная защита | Так |
| Программирование/контроль времени цикла/заголовок | |
| ● настраивается | Так |
| Размеры | |
| Ширина | 110 mm |
| Висота | 100 mm |
| Глибина | 75 mm |
| Массы | |
| Маса, прибл. | 415 g |
Найкращі ціни, склад, умови.
Знижки на розетки, вимикачі, автоматичні вимикачі, дифреле, кабельно-провідникову продукцію, ПЗВ, УПП тощо.
⚡️ Великі знижки в залежності від суми покупки.
Запитуйте Вашу персональну знижку у наших менеджерів.
Якщо Ви не змогли знайти на сайті нашого інтернет магазину потрібного вам товару зверніться до наших менеджерів за контактними телефонами або на E-mail, швидше за все ми просто не встигли створити картку товару, наш представник проконсультує по наявності, вартості та терміну доставки.
