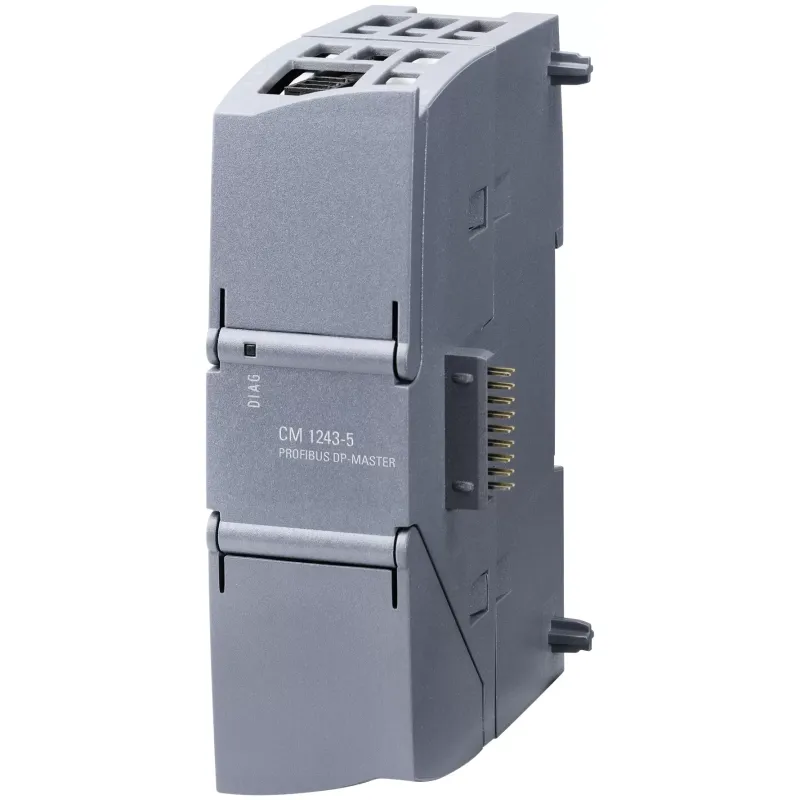

SIPLUS S7-1200, коомуникационный модуль CM 1243-5; робочий температурний діапазон -25 ... + 55°C, з конформним покриттям, на базі 6GK7243-5DX30-0XE0. кома. модуль CM 1243-5, для підключення S7-1200 до мережі PROFIBUS DP в якості ведучого пристрою
Популярний
Наявність:
Передзамовлення
0
Код товару: 75732
Артикул: 6AG1243-5DX30-2XE0
Виробник: Siemens
37 155.31
Знайшли дешевше?
| Найменування типу виробу | SIPLUS S7-1200 CM 1243-5 |
| SIPLUS S7-1200 CM 1243-5 based on 6GK7243-5DX30-0XE0 with conformal coating, -25…+55 °C, communications module CM 1243-5, for connecting S7-1200 to PROFIBUS as DP master module | |
| Скорость переТакчи | |
| Скорость переТакчи | |
| ● на интерфейсе 1/согласно PROFIBUS | 9,6 kbit/s ... 12 Mbit/s |
| Интерфейсы | |
| Число інтерфейсів/согласно станТакрту Industrial Ethernet | 0 |
| Число електричних з'єднань | |
| ● на интерфейсе 1/согласно PROFIBUS | 1 |
| ● для источника питания | 1 |
| Виконання роз'єму живлення | |
| ● на интерфейсе 1/согласно PROFIBUS | 9-контактне гніздо Sub-D (RS 485) |
| ● для источника питания | 3-контактний Клемник |
| Напруга питания, потребляемый ток, мощность потерь | |
| Тип напруги/напряжения питания | пост. струм |
| Напруга питания/внешний | 24 V |
| Напруга питания/внешний/при постоянном токе/ном. значение | 24 V |
| Відносний позитивний допуск / при постійному струмі / при 24 В | 20 % |
| Відносний негативний допуск / при постійному струмі / при 24 В | 20 % |
| Споживаний струм | |
| ● от внешнего напряжения питания/при постоянном токе/при 24 В/типичный | 0,1 A |
| Потужність втрат [Вт] | 2,4 W |
| Окружающие условия | |
| Навколишня температура | |
| ● при вертикальном монтаже/при эксплуатации | -25 ... +45 °C |
| ● при горизонтальном монтаже/при эксплуатации | -25 ... +55 °C |
| ● при хранении | -40 ... +70 °C |
| ● при транспортировке | -40 ... +70 °C |
| Висота над уровнем моря/при высоте над уровнем моря/макс. | 5000 m |
| Окруж. условия/относительно окружающей температуры - атмосферного Таквления - высоты над уровнем моря | Tхв.–Tмакс. при 1140–795 гПа (-1000–+2000 м)//Tхв.– (Tмакс. – 10 K) при 795–658 гПа (+2000–+3500 м)//Tхв.– (Tмакс. — 20 K) при 658–540 гПа (+3500–+5000 м) |
| Відносна атмосферна вологість | |
| ● с конденсацией/согласно МЭК 60068-2-38/макс. | 100 %; допустима відносна вологість, включаючи конденсацію / заморожування(при наявності конденсату введення в експлуатацію не виконується), горизонтальне монтажне положення |
| Химическая стойкость/против обычных смазочно-охлажТакющих жидкостей | Так ; вкл. капли дизельного топлива и масла в воздухе |
| Стійкість до біологічно активних речовин | |
| ● совместимость согласно EN 60721-3-3 | Так ; Класс 3B2, споры плесени, грибов, губок (за исключением фауны); класс 3B3 по запросу |
| ● совместимость согласно EN 60721-3-6 | Так ; Клас 6B2, споры плесени, грибов, губок (за исключением фауны) |
| Стійкість до хімічно активних речовин | |
| ● совместимость согласно EN 60721-3-3 | Так ; Класс 3C4 (RH < 75 %), включая соляной туман согласно EN 60068-2-52 (степень жесткости 3); Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах! |
| ● совместимость согласно EN 60721-3-6 | Так |
| Стійкість до механічно активних речовин | |
| ● совместимость согласно EN 60721-3-3 | Так ; Класс 3S4, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах! |
| ● совместимость согласно EN 60721-3-6 | Так ; Клас 6S3, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах! |
| Покриття / для укомплектованих друкованих плат / згідно EN 61086 | Так ; Класс 2 для высокого уровня доступности |
| Виконання покриття / захист від забруднень згідно EN 60664-3 | Так ; Защита типа 1 |
| Спосіб перевірки / покриття / згідно MIL-I-46058C | Так ; За время эксплуатации цвет покрытия может измениться |
| Відповідність виробу / покриття / ізоляційні компаунди для захисту друкованих плат. Параметри і методи випробувань згідно IPC-CC-830A | Так ; Покрытие Conformal Coating, класс A |
| Ступінь захисту IP | IP20 |
| Конструкція, размеры и масса | |
| Формат модуля | Компактний вузол S7-1200 одинарної ширини |
| Ширина | 30 mm |
| Висота | 100 mm |
| Глибина | 75 mm |
| Масса Ніто | 0,134 kg |
| Вид кріплень | |
| ● 35 мм, монтаж на DIN-рейку | Так |
| ● монтаж на профильной шине для S7-300 | Ні |
| ● настенный монтаж | Так |
| Характеристики, функции, компоненты изделия/общий | |
| Число модулів | |
| ● на каждый CPU/макс. | 1 |
| Паспортные параметры/PROFIBUS DP | |
| Сервіс / як провідний пристрій DP | |
| ● DPV1 | Так |
| Число ведених пристроїв DP | |
| ● на ведущем устройстве DP/пригодный к работе | 16 |
| Объем Такнных | |
| ● адресной области входов/как ведущее устройство DP/всего | 512 byte |
| ● адресной области выходов/как ведущее устройство DP/всего | 512 byte |
| ● адресной области входов/каждого ведомого устройства DP | 244 byte |
| ● адресной области выходов/каждого ведомого устройства DP | 244 byte |
| ● адресной области диагностических Такнных/каждого ведомого устройства DP | 240 byte |
| Сервіс / як ведений пристрій DP | |
| ● DPV0 | Ні |
| ● DPV1 | Ні |
| Паспортные параметры/связь S7 | |
| Число можливих з'єднань / для зв'язку S7 | |
| ● макс. | 8; Макс. 4 з'єднання з іншими станціями S7 |
| ● при соединениях программного устройства/макс. | 1 |
| ● при соединениях программное устройство/ панель оператора/макс. | 3 |
| Паспортные параметры/многопротокольный режим | |
| Число активних сполук / в багатопротокольному режимі | |
| ● без DP/макс. | 8 |
| ● с DP/макс. | 8 |
| Паспортные параметры/телеуправление | |
| Протокол / підтримується | |
| ● TCP/IP | Ні |
| Функции изделия/управление, конфигурирование, проектирование | |
| Конфігураційне програмне забезпечення | |
| ● требуется | STEP 7 Basic / Professional V11 (TIA Portal) або вище |
| Дополнительная информация/веб-ссылки | |
| ИнтерНі-ссылка | |
| ● на веб-страницу: ассистент выбора TIA Selection Tool | http://www.siemens.com/snst |
| ● на веб-сайт: промышленная связь | http://www.siemens.com/simatic-net |
| ● на веб-сайт: Industry Mall | http://www.siemens.com/industrial-controls/mall |
| ● на веб-сайт: Information and Download Center | http://www.siemens.com/automation/net/catalog |
| ● на веб-сайт: база Такнных изображений | http://automation.siemens.com/bilddb |
| ● на веб-сайт: менеджер скачивания CAx | http://www.siemens.com/cax |
| ● на веб-сайт: Industry Online Support | http://support.automation.siemens.com |
| Сведения о безопасности | |
| Інформація про безпеку | Компанія Siemens пропонує продукцію і рішення з функціями промислової безпеки Industrial Security, що забезпечують надійну і безпечну роботу установок, систем, обладнання, пристроїв і/або мереж. Вони являють собою важливі компоненти в єдиній концепції промислової безпеки. Тому продукція і рішення Siemens постійно вдосконалюються. Компанія Siemens рекомендує регулярно дізнаватися про оновлення продукції. Для забезпечення надійної і безпечної роботи продукції і рішень Siemens рекомендується вживати відповідних заходів захисту (наприклад, концепція сегментного захисту) і інтегрувати кожен компонент в єдину концепцію промислової безпеки, відповідну останньому рівню розвитку техніки. При цьому слід звертати увагу на використовуване обладнання іншихпроизводителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. Версия 3.4 14.11.2013, Siemens АG, I IA L CG, Нюрнберг, Германия |
