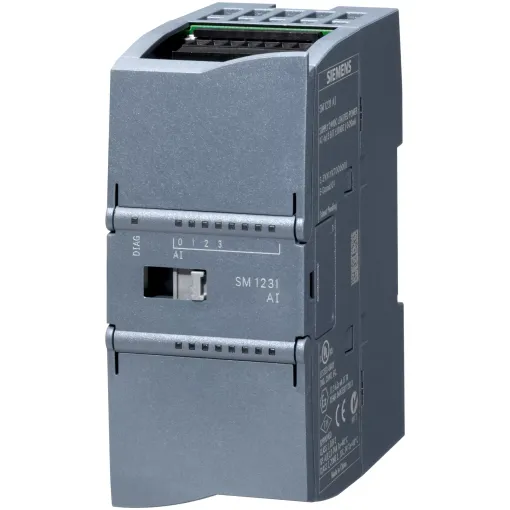

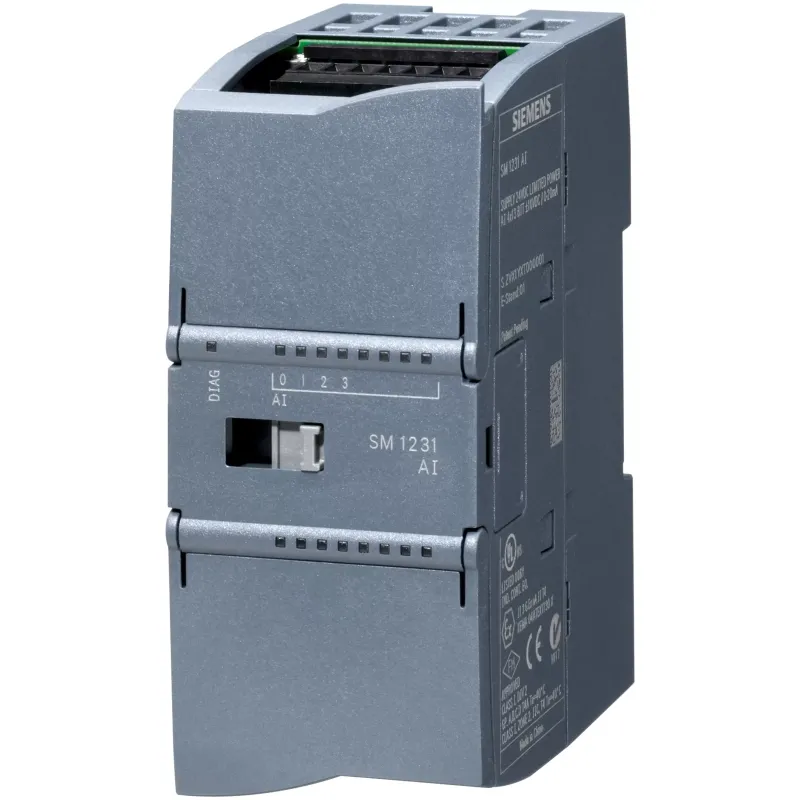

SIPLUS S7-1200, модуль аналогових входів SM1231 TC, зі стійким покриттям, на основі 6ES7231-5qd32-0xb0 . модуль аналогових входів 4 AI термопари

Популярний

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75720

Артикул: 6AG1231-5QD32-4XB0

Виробник: Siemens

27 548.27

Знайшли дешевше?

Загальні характеристики

Ступінь захисту IP - IP20

Порада EN - Так

Принцип вимірювання - убудований.

Всі характеристики

	SIPLUS S7-1200 SM 1231 TC based on 6ES7231-5QD32-0XB0 with conformal coating, -20…+60 °C, analog input, 4 AI thermocouples
Общая информация
Позначення типу продукту	SM 1231, AI 4x16 розряд. TC
Напруга питания
Номінальне значення (пост. струм)	24 V
Входуной ток
Споживання струму, тип.	40 mA
З шини на задній стійці 5 В пост. струму, тип.	80 mA
Рассеиваемая мощность
Нормальна розсіювана потужність	1,5 W
Аналоговые вводы
Число аналогових входів	4; Термоелементы
Макс. допустимое входное напряжение для вхоТак напряжения (предел разрушения)	±35 V
Техническую единицу измерения температуры можно заТакть	градусів Цельсія / градусів Фаренгейта
Входуные диапазоны
● Напруга	Ні
● Струм	Ні
● Термоелемент	Так ; J, K, T, E, R, S, N, C, TXK/XK(L); диапазон напряжения: ±80 мВ
● Резистивний термометр	Ні
● Опору	Ні
Входуные диапазоны (номинальные значения), напряжения
● від -80 до +80 мВ	Так
— Опору на входе (от -80 до 80 мВ)	≥1 МОм
Диапазоны входных параметров (номинальные значения), термоэлементы
● Тип B	Так
● Тип C	Так
● Тип E	Так
● Тип J	Так
● Тип K	Так
● Тип N	Так
● Тип R	Так
● Тип S	Так
● Тип T	Так
● Тип TXK / TXK(L) згідно ГОСТ	Так
Термоелемент (TC)
Температурна компенсація
- параметрируемое	Ні
Формирование аналоговой величины для входов
Принцип вимірювання	убудований.
Время интегрирования и преобразования/разрешение на канал
● Макс. дозвіл з діапазоном перевантаження (біт зі знаком)	15 bit; + знак
● Настроюється час інтегрування	Ні
● ПоТаквление напряжения помех для частоты помех f1 в Гц	85 дБ при 50/60/400 Гц
Выравнивание результатов измерений
● параметрируемое	Так
Погрешности/точность
Похибка температури (щодо діапазону вхідних параметрів) (+/ -)	Весь діапазон вимірювань від 25 °C ±0,1% , до 55 °C ±0,2 %
Повторюваність у сталому стані при 25 °C (щодо діапазону вихідних параметрів), (+/ -)	0,5 %
ПоТаквление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
● Мін. синфазні перешкоди	120 dB
Аварійні сигнали/диагностика/информация о состоянии
Аварійні сигнали	Так
Діагностична функція	Так ; считываемые
Аварійні сигнали
● Діагностичний сигнал	Так
Диагностика
● Контроль напруги живлення	Так
● Обрыв провоТак	Так
Диагностический светодиодный индикатор
● для індикації стану входів	Так
● для обслуговування	Так
Степень защиты и класс защиты
Ступінь захисту IP	IP20
Окружающие условия
Свободное падение
● Макс. Висота вільного падіння	0,3 m; п'ять разів, в упаковці до відправки
Температура окружающей среды при эксплуатации
● хв.	-20 °C; = кмин (вкл . конденсацію / мороз); пуск @ 0 °C
● макс.	60 °C; = Тмакс
Температура окружающей среды при хранении/транспортировке
● хв.	-40 °C
● макс.	70 °C
Висота при эксплуатации относительно уровня моря
● Висота места установки над уровнем моря, макс.	5 000 m
● Температура окружающей среды-Таквление воздуха-высота установки	Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax-10 K) при 795 гПа ... 658 гПа (+2 000 м ... + 3 500 м) / / Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... + 5 000 м)
Относительная влажность воздуха
● при конденсації, випробування згідно IEC 60068-2-38, макс.	100 %; відн. вологість, включаючи конденсацію / замерзання (введення в експлуатацію при конденсації неприпустимий)
Устойчивость
Смазочно-охлажТакющие материалы
— Устойчивость к воздействию станТакртных смазочно-охлажТакющих материалов	Так ; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
- до біологічно активних речовин згідно EN 60721-3-3	Так ; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
- до хімічно активних речовин згідно EN 60721-3-3	Так ; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *
- до механічно активних речовин згідно EN 60721-3-3	Так ; Класс 3S4 вкл. песок, пыль; *
Применение на суТакх/в море
- до біологічно активних речовин згідно EN 60721-3-6	Так ; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
- до хімічно активних речовин згідно EN 60721-3-6	Так ; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *
- до механічно активних речовин згідно EN 60721-3-6	Так ; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
- до хімічно активних речовин згідно EN 60654-4	Так ; Класс 3 (при условии отсутствия трихлорэтилена)
- Навколишні умови для технологічних, вимірювальних і керуючих систем згідно ANSI / ISA-71.04	Так ; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примітка
- Примітка до класифікації умов навколишнього середовища згідно EN 60721, EN 60654-4 і ANSI / ISA-71.04	* Поставляються в комплекті кожухи при експлуатації повинні закривати невикористовувані пристрої сполучення!
Конформное покрытие
● Покриття для змонтованих друкованих плат згідно EN 61086	Так ; Класс 2 для обеспечения высокого уровня надежности
● Захист від забруднення згідно EN 60664-3	Так ; Тип защиты 1
● Військові випробування згідно MIL-I-46058C, додаток 7	Так ; За время эксплуатации покрытие можно красить
● Кваліфікація та характеристики електричних ізолюючих компонентів у зібраних друкованих платах згідно IPC-CC-830A	Так ; Конформное покрытие, класс А
Технология подключения/заголовок
Необхідний передній штекер	Да
Механические свойства/материалы
Матеріал корпусу (спереду)
● Пластиковый	Так
Размеры
Ширина	45 mm
Висота	100 mm
Глибина	75 mm
Массы
Маса, прибл.	180 g

Загальні характеристики

Ступінь захисту IP IP20

Порада EN Так

Принцип вимірювання убудований.

Тип SPD Так

Опір при випробувальній напрузі Ні

Хв. секція гнучка. кабелі -20 °C; = кмин (вкл . конденсацію / мороз); пуск @ 0 °C, -40°C

Тип RLV Так

военные испытания согласно MIL-I-46058C, приложение 7 Так ; За время эксплуатации покрытие можно красить

высота места установки над уровнем моря, макс. 5000m

диагностический сигнал Так

для индикации состояния входов Так

для обслуживания Так

защита от загрязнения согласно EN 60664-3 Так ; Тип защиты 1

квалификация и характеристики электрических изолирующих компоне Так ; Конформное покрытие, класс А

контроль напряжения питания Так

макс. высота свободного падения 0.3 m; п'ять разів, в упаковці до відправки

макс. разрешение с диапазоном перегрузки (бит со знаком) 15 bit; + знак

мин. синфазные помехи 120dB

настраиваемое время интегрирования Ні

обрыв провода Так

от -80 до +80 мв Так

параметрируемое Так

подавление напряжения помех для частоты помех f1 в гц 85 дБ при 50/60/400 Гц

покрытия для смонтированных печатных плат согласно EN 61086 Так ; Класс 2 для обеспечения высокого уровня надежности

при конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; відн. вологість, включаючи конденсацію / замерзання (введення в експлуатацію при конденсації неприпустимий)

резистивный термометр Ні

температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax-10 K) при 795 гПа ... 658 гПа (+2 000 м ... + 3 500 м) / / Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... + 5 000 м)

термоэлемент Так ; J, K, T, E, R, S, N, C, TXK/XK(L); диапазон напряжения: ±80 мВ

тип B Так

тип C Так

тип J Так

тип K Так

тип N Так

тип TXK/TXK(L) согласно гост Так

Аварийные сигналы Так

Диагностическая функция Так ; считываемые

Из шины на задней стойке 5 в пост. тока, тип. 80mA

Макс. допустимое входное напряжение для входа напряжения (предел ±35 V

Масса, прибл. 180g

Материал корпуса (спереди) пластиковый Так

Номинальное значение (пост. ток) для повышения мощности 24V

Нормальная рассеиваемая мощность 1.5W

Обозначение типа продукта SM 1231, AI 4x16 розряд. TC

Повторяемость в установившемся состоянии при 25 °C (относительно 0.5%

Погрешность температуры (относительно диапазона входных параметр Весь діапазон вимірювань від 25 °C ±0.1% , до 55 °C ±0.2 %

Потребление тока, тип. 40mA

Техническую единицу измерения температуры можно задать градусів Цельсія / градусів Фаренгейта

Требуемый передний штекер Да

Число аналоговых входов 4; Термоелементы

— к биологически активным веществам согласно EN 60721-3-3 Так ; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к биологически активным веществам согласно EN 60721-3-6 Так ; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к механически активным веществам согласно EN 60721-3-3 Так ; Класс 3S4 вкл. песок, пыль; *

— к механически активным веществам согласно EN 60721-3-6 Так ; Класс 6S3 вкл. песок, пыль; *

— к химически активным веществам согласно EN 60654-4 Так ; Класс 3 (при условии отсутствия трихлорэтилена)

— к химически активным веществам согласно EN 60721-3-3 Так ; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к химически активным веществам согласно EN 60721-3-6 Так ; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— окружающие условия для технологических, измерительных и управл Так ; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

— параметрируемое Ні

— примечание к классификации условий окружающей среды согласно E * Поставляються в комплекті кожухи при експлуатації повинні закривати невикористовувані пристрої сполучення!

— сопротивление на входе (от -80 до 80 мв) ≥1 МОм

— устойчивость к воздействию стандартных смазочно-охлаждающих ма Так ; включая капли дизельного топлива и масла в воздухе

Висота 100mm

Глибина, мм 75mm

Макс. допустима робоча напруга Ue AC, V 60 °C; = Тмакс, 70°C

Напруга мережі управління Ні

Струм витоку Ні

Тип TV розетки Так

Ширина, мм 45mm
