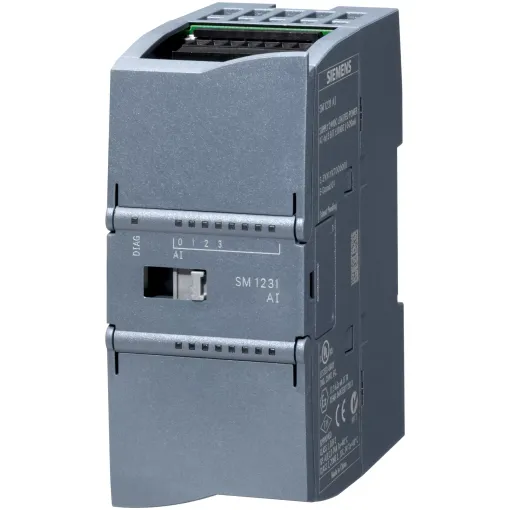

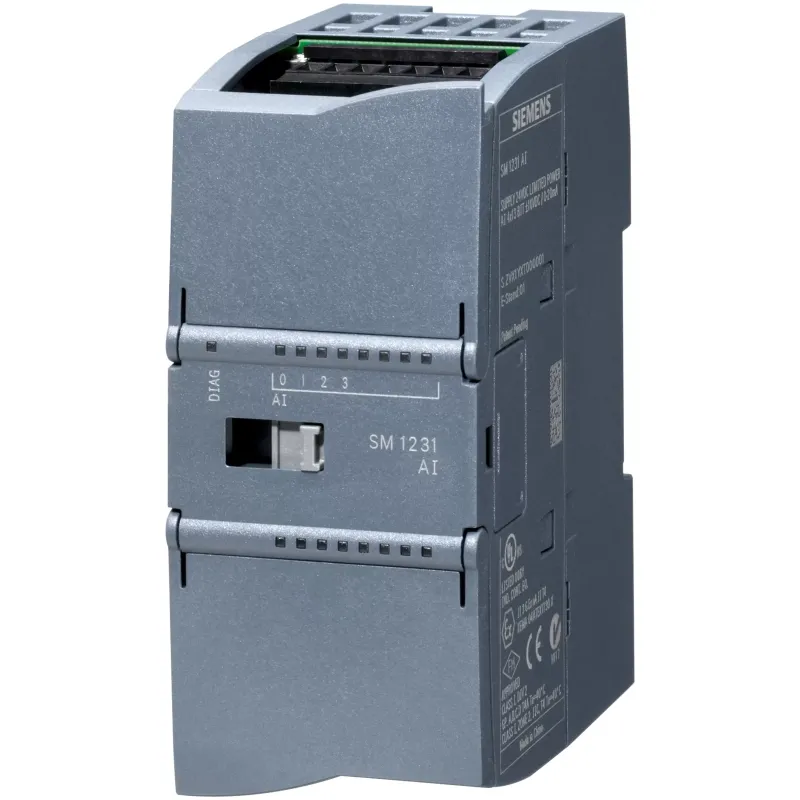

SIPLUS S7-1200, модуль аналогових входів (термосопротивления) SM 1231, зі стійким покриттям, на основі 6ES7231-5pd32-0xb0 . модуль аналогових входів SM 1231 RTD, 4 канали термопротивлень

Популярний

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75717

Артикул: 6AG1231-5PD32-4XB0

Виробник: Siemens

29 639.39

Знайшли дешевше?

Загальні характеристики

Ступінь захисту IP - IP20

Принцип вимірювання - убудований.

Опір при випробувальній напрузі - Так ; 150 Ом, 300 Ом, 600 Ом

Всі характеристики

	SIPLUS S7-1200 SM 1231 based on 6ES7231-5PD32-0XB0 with conformal coating, -20…+60 °C, analog input, SM 1231 RTD 4xAI RTD module
Общая информация
Позначення типу продукту	SM 1231, AI 4 x 16 розряд. RTD
Напруга питания
Номінальне значення (пост. струм)	24 V
Входуной ток
Споживання струму, тип.	40 mA
З шини на задній стійці 5 В пост. струму, тип.	80 mA
Рассеиваемая мощность
Нормальна розсіювана потужність	1,5 W
Аналоговые вводы
Число аналогових входів	4; резистивний термометр
Макс. допустимое входное напряжение для вхоТак напряжения (предел разрушения)	±35 В
Техническую единицу измерения температуры можно заТакть	градусів Цельсія / градусів Фаренгейта
Входуные диапазоны
● Напруга	Ні
● Струм	Ні
● Термоелемент	Ні
● Резистивний термометр	Так ; Датчик сопротивления: Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu 100, LG-Ni1000
● Опору	Так ; 150 Ом, 300 Ом, 600 Ом
Диапазоны входных параметров (номинальные значения), термометр сопротивления
● Cu 10	Так
— Опору на входе (Cu 10)	10 Ω
● Ni 100	Так
— Опору на входе (Ni 100)	100 Ω
● Ni 1000	Так
— Опору на входе (Ni 1000)	1 000 Ω
● LG-Ni 1000	Так
— Опору на входе (LG-Ni 1000)	1 000 Ω
● Ni 120	Так
— Опору на входе (Ni 120)	120 Ω
● Ni 200	Так
— Опору на входе (Ni 200)	200 Ω
● Ni 500	Так
— Опору на входе (Ni 500)	500 Ω
● Pt 100	Так
— Опору на входе (Pt 100)	100 Ω
● Pt 1000	Так
— Опору на входе (Pt 1000)	1 000 Ω
● Pt 200	Так
— Опору на входе (Pt 200)	200 Ω
● Pt 500	Так
— Опору на входе (Pt 500)	500 Ω
Диапазоны входных параметров (номинальные значения), сопротивления
● від 0 до 150 Ом	Так
● від 0 до 300 Ом	Так
● від 0 до 600 Ом	Так
Термоелемент (TC)
Температурна компенсація
- параметрируемое	Ні
Формирование аналоговой величины для входов
Принцип вимірювання	убудований.
Время интегрирования и преобразования/разрешение на канал
● Макс. дозвіл з діапазоном перевантаження (біт зі знаком)	15 bit; + знак
● Настроюється час інтегрування	Ні
● ПоТаквление напряжения помех для частоты помех f1 в Гц	85 дБ при 50/60/400 Гц
Погрешности/точность
Похибка температури (щодо діапазону вхідних параметрів) (+/ -)	Весь діапазон вимірювань від 25 °C ±0,1% , до 55 °C ±0,2 %
Повторюваність у сталому стані при 25 °C (щодо діапазону вихідних параметрів), (+/ -)	0,05 %
ПоТаквление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
● Мін. синфазні перешкоди	120 dB
Аварійні сигнали/диагностика/информация о состоянии
Аварійні сигнали	Так
Діагностична функція	Так ; считываемые
Аварійні сигнали
● Діагностичний сигнал	Так
Диагностика
● Контроль напруги живлення	Так
● Обрыв провоТак	Так
Диагностический светодиодный индикатор
● для індикації стану входів	Так
● для обслуговування	Так
Степень защиты и класс защиты
Ступінь захисту IP	IP20
Окружающие условия
Свободное падение
● Макс. Висота вільного падіння	0,3 m; п'ять разів, в упаковці до відправки
Температура окружающей среды при эксплуатации
● хв.	-20 °C; = кмин (вкл . конденсацію / мороз); пуск @ 0 °C
● макс.	60 °C; = Тмакс
Температура окружающей среды при хранении/транспортировке
● хв.	-40 °C
● макс.	70 °C
Висота при эксплуатации относительно уровня моря
● Висота места установки над уровнем моря, макс.	5 000 m
● Температура окружающей среды-Таквление воздуха-высота установки	Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax-10 K) при 795 гПа ... 658 гПа (+2 000 м ... + 3 500 м) / / Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... + 5 000 м)
Относительная влажность воздуха
● Експлуатація при 25 °C без конденсації, макс.	95 %
● при конденсації, випробування згідно IEC 60068-2-38, макс.	100 %; відн. вологість, включаючи конденсацію / замерзання (введення в експлуатацію при конденсації неприпустимий)
Устойчивость
Смазочно-охлажТакющие материалы
— Устойчивость к воздействию станТакртных смазочно-охлажТакющих материалов	Так ; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
- до біологічно активних речовин згідно EN 60721-3-3	Так ; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
- до хімічно активних речовин згідно EN 60721-3-3	Так ; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *
- до механічно активних речовин згідно EN 60721-3-3	Так ; Класс 3S4 вкл. песок, пыль; *
Применение на суТакх/в море
- до біологічно активних речовин згідно EN 60721-3-6	Так ; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
- до хімічно активних речовин згідно EN 60721-3-6	Так ; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *
- до механічно активних речовин згідно EN 60721-3-6	Так ; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
- до хімічно активних речовин згідно EN 60654-4	Так ; Класс 3 (при условии отсутствия трихлорэтилена)
- Навколишні умови для технологічних, вимірювальних і керуючих систем згідно ANSI / ISA-71.04	Так ; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примітка
- Примітка до класифікації умов навколишнього середовища згідно EN 60721, EN 60654-4 і ANSI / ISA-71.04	* Поставляються в комплекті кожухи при експлуатації повинні закривати невикористовувані пристрої сполучення!
Конформное покрытие
● Покриття для змонтованих друкованих плат згідно EN 61086	Так ; Класс 2 для обеспечения высокого уровня надежности
● Захист від забруднення згідно EN 60664-3	Так ; Тип защиты 1
● Військові випробування згідно MIL-I-46058C, додаток 7	Так ; За время эксплуатации покрытие можно красить
● Кваліфікація та характеристики електричних ізолюючих компонентів у зібраних друкованих платах згідно IPC-CC-830A	Так ; Конформное покрытие, класс А
Технология подключения/заголовок
Необхідний передній штекер	Да
Механические свойства/материалы
Матеріал корпусу (спереду)
● Пластиковый	Так
Размеры
Ширина	45 mm
Висота	100 mm
Глибина	75 mm
Массы
Маса, прибл.	220 g

Загальні характеристики

Ступінь захисту IP IP20

Принцип вимірювання убудований.

Опір при випробувальній напрузі Так ; 150 Ом, 300 Ом, 600 Ом

Хв. секція гнучка. кабелі -20 °C; = кмин (вкл . конденсацію / мороз); пуск @ 0 °C, -40°C

Cu 10 Так

LG-Ni 1000 Так

Ni 100 Так

Ni 1000 Так

Ni 120 Так

Ni 200 Так

Ni 500 Так

Pt 100 Так

Pt 1000 Так

Pt 200 Так

Pt 500 Так

военные испытания согласно MIL-I-46058C, приложение 7 Так ; За время эксплуатации покрытие можно красить

высота места установки над уровнем моря, макс. 5000m

диагностический сигнал Так

для индикации состояния входов Так

для обслуживания Так

защита от загрязнения согласно EN 60664-3 Так ; Тип защиты 1

квалификация и характеристики электрических изолирующих компоне Так ; Конформное покрытие, класс А

контроль напряжения питания Так

макс. высота свободного падения 0.3 m; п'ять разів, в упаковці до відправки

макс. разрешение с диапазоном перегрузки (бит со знаком) 15 bit; + знак

мин. синфазные помехи 120dB

настраиваемое время интегрирования Ні

обрыв провода Так

от 0 до 150 ом Так

от 0 до 300 ом Так

от 0 до 600 ом Так

подавление напряжения помех для частоты помех f1 в гц 85 дБ при 50/60/400 Гц

покрытия для смонтированных печатных плат согласно EN 61086 Так ; Класс 2 для обеспечения высокого уровня надежности

при конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; відн. вологість, включаючи конденсацію / замерзання (введення в експлуатацію при конденсації неприпустимий)

резистивный термометр Так ; Датчик сопротивления: Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu 100, LG-Ni1000

температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax-10 K) при 795 гПа ... 658 гПа (+2 000 м ... + 3 500 м) / / Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... + 5 000 м)

термоэлемент Ні

эксплуатация при 25 °C без конденсации, макс. 95%

Аварийные сигналы Так

Диагностическая функция Так ; считываемые

Из шины на задней стойке 5 в пост. тока, тип. 80mA

Макс. допустимое входное напряжение для входа напряжения (предел ±35 В

Масса, прибл. 220g

Материал корпуса (спереди) пластиковый Так

Номинальное значение (пост. ток) для повышения мощности 24V

Нормальная рассеиваемая мощность 1.5W

Обозначение типа продукта SM 1231, AI 4 x 16 розряд. RTD

Повторяемость в установившемся состоянии при 25 °C (относительно 0.05%

Погрешность температуры (относительно диапазона входных параметр Весь діапазон вимірювань від 25 °C ±0.1% , до 55 °C ±0.2 %

Потребление тока, тип. 40mA

Техническую единицу измерения температуры можно задать градусів Цельсія / градусів Фаренгейта

Требуемый передний штекер Да

Число аналоговых входов 4; резистивний термометр

— к биологически активным веществам согласно EN 60721-3-3 Так ; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к биологически активным веществам согласно EN 60721-3-6 Так ; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к механически активным веществам согласно EN 60721-3-3 Так ; Класс 3S4 вкл. песок, пыль; *

— к механически активным веществам согласно EN 60721-3-6 Так ; Класс 6S3 вкл. песок, пыль; *

— к химически активным веществам согласно EN 60654-4 Так ; Класс 3 (при условии отсутствия трихлорэтилена)

— к химически активным веществам согласно EN 60721-3-3 Так ; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к химически активным веществам согласно EN 60721-3-6 Так ; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— окружающие условия для технологических, измерительных и управл Так ; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

— параметрируемое Ні

— примечание к классификации условий окружающей среды согласно E * Поставляються в комплекті кожухи при експлуатації повинні закривати невикористовувані пристрої сполучення!

— сопротивление на входе (Cu 10) 10Ω

— сопротивление на входе (LG-Ni 1000) 1000Ω

— сопротивление на входе (Ni 100) 100Ω

— сопротивление на входе (Ni 1000) 1000Ω

— сопротивление на входе (Ni 120) 120Ω

— сопротивление на входе (Ni 200) 200Ω

— сопротивление на входе (Ni 500) 500Ω

— сопротивление на входе (Pt 100) 100Ω

— сопротивление на входе (Pt 1000) 1000Ω

— сопротивление на входе (Pt 200) 200Ω

— сопротивление на входе (Pt 500) 500Ω

— устойчивость к воздействию стандартных смазочно-охлаждающих ма Так ; включая капли дизельного топлива и масла в воздухе

Висота 100mm

Глибина, мм 75mm

Макс. допустима робоча напруга Ue AC, V 60 °C; = Тмакс, 70°C

Напруга мережі управління Ні

Струм витоку Ні

Ширина, мм 45mm
