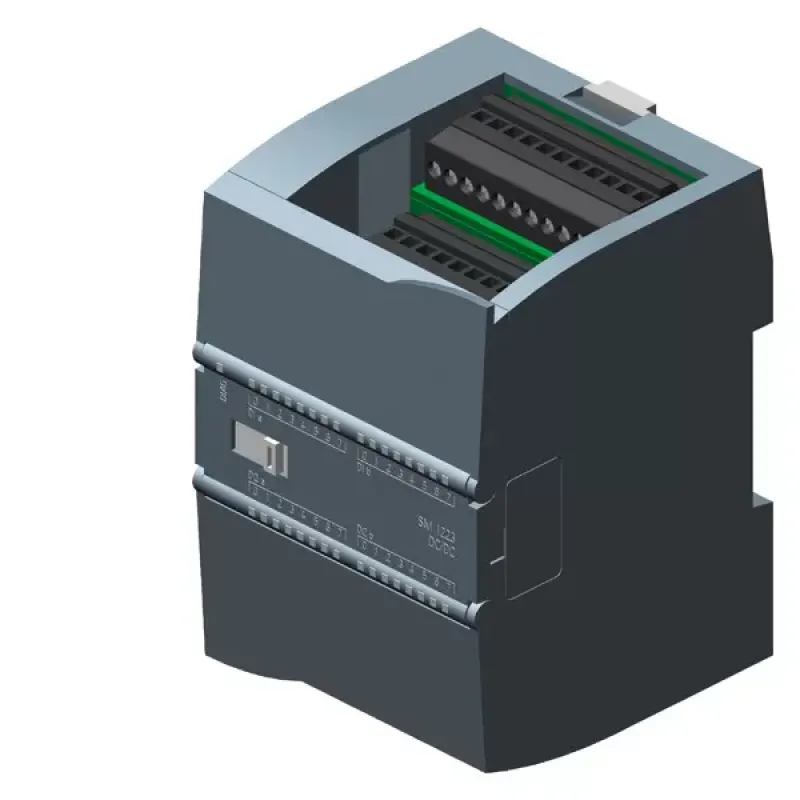

Siplus S7-1200, модуль дискретних входів/виходів SM 1223 16di/16dq робоча температура -25 ... + 70°C, зі стійким покриттям, на основі 6ES7223-1bl32-0xb0 . модуль дискретних входів/виходів SM 1223, 16 DI / 16 DQ, 16 DI =24 в, SINK / SOURCE, 16 DO, транзист
Популярний
Наявність:
Передзамовлення
0
Код товару: 75708
Артикул: 6AG1223-1BL32-2XB0
Виробник: Siemens
35 488.47
Знайшли дешевше?
Загальні характеристики
Є можливість встановлення на DIN-рейку -
Так
Ступінь захисту IP -
IP20
Число входів -
16
| SIPLUS S7-1200 SM 1223 16DI/16DQ based on 6ES7223-1BL32-0XB0 with conformal coating, -40…+70 °C, start up -25 °C, digital input/output 16 DI/16 DQ, 16 DI 24 V DC, sink/source, 16 DQ, transistor 0.5 A | |
| Общая информация | |
| Позначення типу продукту | SM 1223, DI 16 x 24 В пост. струму, DQ 16 x 24 В пост. струм |
| Напруга питания | |
| Номінальне значення (пост. струм) | 24 V |
| Допустимий діапазон, нижня межа (пост. струм) | 20,4 V |
| Допустимий діапазон, верхня межа (пост. струм) | 28,8 V |
| Входуной ток | |
| З шини на задній стійці 5 В пост. струму, макс. | 185 mA |
| Цифрові входи | |
| ● з джерела напруги навантаження L +(без навантаження), Макс. | 4 mA; на канал |
| Вихідное напряжение/заголовок | |
| Источник питания измерительных преобразователей/заголовок | |
| ● бувши | Так |
| Рассеиваемая мощность | |
| Нормальна розсіювана потужність | 4,5 W |
| Цифрові входи | |
| Число входів | 16 |
| ● за групами для | 2 |
| Вхідна характеристика по IEC 61131, тип 1 | Так |
| Число одновременно включаемых входов | |
| Все монтажные положения | |
| - до 40 °C, Макс. | 16 |
| Горизонтальный настенный монтаж | |
| - до 40 °C, Макс. | 16 |
| - до 50℃, макс. | 16 |
| Вертикальный настенный монтаж | |
| - до 40 °C, Макс. | 16 |
| Входуное напряжение | |
| ● Вид вхідної напруги | DC |
| ● Номінальне значення (пост. струм) | 24 V |
| ● для сигналу "0" | 5 В пост. струму при 1 мА |
| ● для сигналу "1" | 15 в пост. струму при 2,5 мА |
| Входуной ток | |
| ● для сигналу "0", макс. (допустимый ток покоя) | 1 mA |
| ● для сигналу "1", хв. | 2,5 mA |
| ● для сигналу "1", тип. | 4 mA |
| Задержка на входе (при номинальном значении входного напряжения) | |
| Для станТакртных входов | |
| - параметрируемое | Так ; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс і 12,8 мс, вибирається в 4 групах |
| Для входов аварийной сигнализации | |
| - параметрируемое | Так |
| Длина провоТак | |
| ● екрановані, макс. | 500 m |
| ● неекрановані, макс. | 300 m |
| Цифровые выводы | |
| Вид виходів | 16 |
| ● за групами для | 1 |
| Захист від короткого замикання | Ні; предусматривается снаружи |
| Обмеження індуктивної напруги відключення | L +(-48 В) |
| Коммутационная способность выходов | |
| ● при омічному навантаженні, макс. | 0,5 A |
| ● при ламповому навантаженні, макс. | 5 W |
| Вихідное напряжение | |
| ● Номінальне значення (пост. струм) | 24 V |
| ● для сигналу "0", макс. | 0,1 V; з навантаженням 10 кОм |
| ● для сигналу "1", хв. | 20 в пост. струм |
| Вихідной ток | |
| ● для сигналу "1", номинальное значение | 0,5 A |
| ● для сигналу "1", диапазон допустимых значений, макс. | 0,5 A |
| ● для сигналу "0", ток покоя, макс. | 10 µA |
| Задержка на выходе при омической нагрузке | |
| ● з " 0 " на "1", Макс. | 50 µs |
| ● з " 1 "на" 0", макс. | 200 µs |
| Суммарный ток выходов (на узел) | |
| Горизонтальный настенный монтаж | |
| - до 50℃, макс. | 8 A; Струм на масу |
| Релейные выходы | |
| Коммутационная способность контактов | |
| - при індуктивному навантаженні, макс. | 0,5 A |
| — при ламповому навантаженні, макс. | 5 W |
| - при омічному навантаженні, макс. | 0,5 A |
| Длина провоТак | |
| ● екрановані, макс. | 500 m |
| ● неекрановані, макс. | 150 m |
| Аварійні сигнали/диагностика/информация о состоянии | |
| Аварійні сигнали | Так |
| Діагностична функція | Так |
| Аварійні сигнали | |
| ● Діагностичний сигнал | Так |
| Диагностический светодиодный индикатор | |
| ● для індикації стану входів | Так |
| ● для індикації стану виходів | Так |
| ● для обслуговування | Так |
| Гальванічна розв'язка | |
| Гальванічна розв'язка цифровых вводов | |
| ● між каналами, в блоках для | 2 |
| Гальванічна розв'язка цифровых выводов | |
| ● між каналами, в блоках для | 1 |
| ● між каналами і шиною на задній стінці | 500 В перем. струм |
| Степень защиты и класс защиты | |
| Ступінь захисту IP | IP20 |
| Окружающие условия | |
| Свободное падение | |
| ● Макс. Висота вільного падіння | 0,3 m; п'ять разів, в упаковці до відправки |
| Температура окружающей среды при эксплуатации | |
| ● хв. | -40 °C; = кмин (вкл . конденсацію / мороз); пуск @ -25 °C |
| ● макс. | 70 °C; = Тмакс; Tмакс > +60 °C Число одновременно включаемых выходов 8, входов 8 (без прилегающих точек) при горизонтальном монтаже |
| ● при холодном запуске, хв. | -25 °C |
| Температура окружающей среды при хранении/транспортировке | |
| ● хв. | -40 °C |
| ● макс. | 70 °C |
| Висота при эксплуатации относительно уровня моря | |
| ● Висота места установки над уровнем моря, макс. | 5 000 m |
| ● Температура окружающей среды-Таквление воздуха-высота установки | Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax-10 K) при 795 гПа ... 658 гПа (+2 000 м ... + 3 500 м) / / Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... + 5 000 м) |
| Относительная влажность воздуха | |
| ● при конденсації, випробування згідно IEC 60068-2-38, макс. | 100 %; відн. вологість, включаючи конденсацію / замерзання (введення в експлуатацію при конденсації неприпустимий) |
| Устойчивость | |
| Смазочно-охлажТакющие материалы | |
| — Устойчивость к воздействию станТакртных смазочно-охлажТакющих материалов | Так |
| Применение в неподвижно смонтированных промышленных установках | |
| - до біологічно активних речовин згідно EN 60721-3-3 | Так ; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу |
| - до хімічно активних речовин згідно EN 60721-3-3 | Так ; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); * |
| - до механічно активних речовин згідно EN 60721-3-3 | Так ; Класс 3S4 вкл. песок, пыль; * |
| Применение на суТакх/в море | |
| - до біологічно активних речовин згідно EN 60721-3-6 | Так ; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу |
| - до хімічно активних речовин згідно EN 60721-3-6 | Так ; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); * |
| - до механічно активних речовин згідно EN 60721-3-6 | Так ; Класс 6S3 вкл. песок, пыль; * |
| Применение в промышленных технологических установках | |
| - до хімічно активних речовин згідно EN 60654-4 | Так ; Класс 3 (при условии отсутствия трихлорэтилена) |
| - Навколишні умови для технологічних, вимірювальних і керуючих систем згідно ANSI / ISA-71.04 | Так ; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло) |
| Примітка | |
| - Примітка до класифікації умов навколишнього середовища згідно EN 60721, EN 60654-4 і ANSI / ISA-71.04 | * Поставляються в комплекті кожухи при експлуатації повинні закривати невикористовувані пристрої сполучення! |
| Конформное покрытие | |
| ● Покриття для змонтованих друкованих плат згідно EN 61086 | Так ; Класс 2 для обеспечения высокого уровня надежности |
| ● Захист від забруднення згідно EN 60664-3 | Так ; Тип защиты 1 |
| ● Військові випробування згідно MIL-I-46058C, додаток 7 | Так ; За время эксплуатации покрытие можно красить |
| ● Кваліфікація та характеристики електричних ізолюючих компонентів у зібраних друкованих платах згідно IPC-CC-830A | Так ; Конформное покрытие, класс А |
| Технология подключения/заголовок | |
| Необхідний передній штекер | Да |
| Механические свойства/материалы | |
| Матеріал корпусу (спереду) | |
| ● Пластиковый | Так |
| Размеры | |
| Ширина | 70 mm |
| Висота | 100 mm |
| Глибина | 75 mm |
| Массы | |
| Маса, прибл. | 310 g |
Загальні характеристики
Є можливість встановлення на DIN-рейку
Так
Ступінь захисту IP
IP20
Число входів
16
Хв. секція гнучка. кабелі
-40 °C; = кмин (вкл . конденсацію / мороз); пуск @ -25 °C, -40°C
вид входного напряжения
DC
военные испытания согласно MIL-I-46058C, приложение 7
Так ; За время эксплуатации покрытие можно красить
высота места установки над уровнем моря, макс.
5000m
диагностический сигнал
Так
для индикации состояния входов
Так
для индикации состояния выходов
Так
для обслуживания
Так
для сигнала "0"
5 В пост. струму при 1 мА
для сигнала "0", макс.
0.1 V; з навантаженням 10 кОм
для сигнала "0", макс. (допустимый ток покоя)
1mA
для сигнала "0", ток покоя, макс.
10µA
для сигнала "1"
15 в пост. струму при 2.5 мА
для сигнала "1", диапазон допустимых значений, макс.
0.5A
для сигнала "1", мин.
2.5mA
для сигнала "1", номинальное значение
0.5A
для сигнала "1", тип.
4mA
защита от загрязнения согласно EN 60664-3
Так ; Тип защиты 1
из источника напряжения нагрузки L+ (без нагрузки), макс.
4 mA; на канал
квалификация и характеристики электрических изолирующих компоне
Так ; Конформное покрытие, класс А
макс. высота свободного падения
0.3 m; п'ять разів, в упаковці до відправки
между каналами и шиной на задней стенке
500 В перем. струм
между каналами, в блоках для
2
неэкранированные, макс.
300m
по группам для
2
покрытия для смонтированных печатных плат согласно EN 61086
Так ; Класс 2 для обеспечения высокого уровня надежности
при конденсации, испытания согласно IEC 60068-2-38, макс.
100 %; відн. вологість, включаючи конденсацію / замерзання (введення в експлуатацію при конденсації неприпустимий)
при ламповой нагрузке, макс.
5W
при омической нагрузке, макс.
0.5A
при холодном запуске, мин.
-25°C
с "0" на "1", макс.
50µs
с "1" на "0", макс.
200µs
температура окружающей среды-давление воздуха-высота установки
Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax-10 K) при 795 гПа ... 658 гПа (+2 000 м ... + 3 500 м) / / Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... + 5 000 м)
экранированные, макс.
500m
Аварийные сигналы
Так
Вид выходов
16
Входная характеристика по IEC 61131, тип 1
Так
Диагностическая функция
Так
Допустимый диапазон, верхний предел (пост. ток)
28.8V
Допустимый диапазон, нижний предел (пост. ток)
20.4V
Из шины на задней стойке 5 в пост. тока, макс.
185mA
Масса, прибл.
310g
Материал корпуса (спереди) пластиковый
Так
Номинальное значение (пост. ток) для повышения мощности
24V
Нормальная рассеиваемая мощность
4.5W
Обозначение типа продукта
SM 1223, DI 16 x 24 В пост. струму, DQ 16 x 24 В пост. струм
Ограничение индуктивного напряжения отключения
L +(-48 В)
Требуемый передний штекер
Да
— до 40 °C, макс.
16
— до 50 ℃, макс.
16, 8 A; Струм на масу
— к биологически активным веществам согласно EN 60721-3-3
Так ; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
— к биологически активным веществам согласно EN 60721-3-6
Так ; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
— к механически активным веществам согласно EN 60721-3-3
Так ; Класс 3S4 вкл. песок, пыль; *
— к механически активным веществам согласно EN 60721-3-6
Так ; Класс 6S3 вкл. песок, пыль; *
— к химически активным веществам согласно EN 60654-4
Так ; Класс 3 (при условии отсутствия трихлорэтилена)
— к химически активным веществам согласно EN 60721-3-3
Так ; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *
— к химически активным веществам согласно EN 60721-3-6
Так ; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *
— окружающие условия для технологических, измерительных и управл
Так ; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
— параметрируемое
Так ; 0.2 мс; 0.4 мс; 0.8 мс; 1.6 мс; 3.2 мс; 6.4 мс і 12.8 мс, вибирається в 4 групах, Так
— при индуктивной нагрузке, макс.
0.5A
— при ламповой нагрузке, макс.
5W
— при омической нагрузке, макс.
0.5A
— примечание к классификации условий окружающей среды согласно E
* Поставляються в комплекті кожухи при експлуатації повинні закривати невикористовувані пристрої сполучення!
— устойчивость к воздействию стандартных смазочно-охлаждающих ма
Так
Висота
100mm
Глибина, мм
75mm
Захист від короткого замикання
Ні; предусматривается снаружи
Макс. допустима робоча напруга Ue AC, V
70 °C; = Тмакс; Tмакс > +60 °C Число одновременно включаемых выходов 8, входов 8 (без прилегающих точек) при горизонтальном монтаже, 70°C
Ширина, мм
70mm
