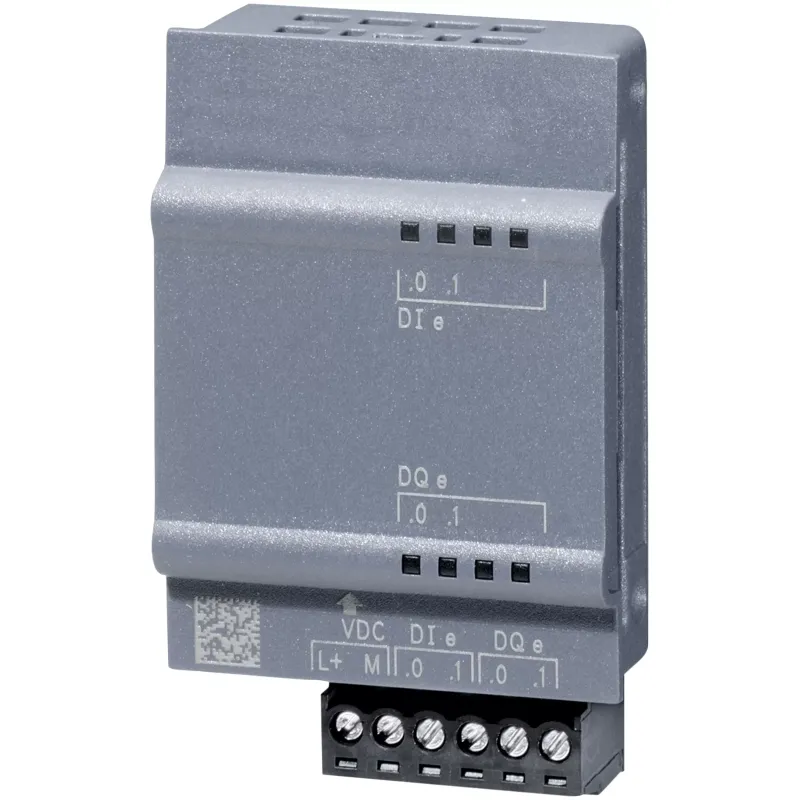

SIPLUS S7-1200 сигнальна плата SB1223 2DI / 2do для важких умов застосування, з конформним покриттям на основі 6ES7223-0bd30-0xb0. дискретні входи / виходи 2 DI =24 в / 2 DO =24 в
Популярний
Наявність:
Передзамовлення
0
Код товару: 75705
Артикул: 6AG1223-0BD30-4XB0
Виробник: Siemens
5 546.02
Знайшли дешевше?
Загальні характеристики
Число входів -
2; з поточним струмом
Хв. секція гнучка. кабелі -
-20 °C; = Кмин (вкл. конденсацию / мороз), -40°C
вид входного напряжения -
DC
| SIPLUS S7-1200 SB 1223 2DI/2DQ based on 6ES7223-0BD30-0XB0 with conformal coating, -20…+60 °C, start up 0 °C, digital input/output 2 DI 24 V DC/2 DQ 24 V DC | |
| Общая информация | |
| Позначення типу продукту | SB 1223, DI 2 x 24 В пост. струму / DQ 2 x 24 В пост. струм |
| Напруга питания | |
| Допустимий діапазон, нижня межа (пост. струм) | 20,4 V |
| Допустимий діапазон, верхня межа (пост. струм) | 28,8 V |
| Входуной ток | |
| З шини на задній стійці 5 В пост. струму, тип. | 50 mA |
| Вихідное напряжение/заголовок | |
| Источник питания измерительных преобразователей/заголовок | |
| ● Макс. струм живлення | 4 mA; на канал |
| Рассеиваемая мощность | |
| Нормальна розсіювана потужність | 1 W |
| Цифрові входи | |
| Число входів | 2; з поточним струмом |
| ● за групами для | 1 |
| Вхідна характеристика по IEC 61131, тип 1 | Так |
| Число одновременно включаемых входов | |
| Все монтажные положения | |
| - до 40 °C, Макс. | 2 |
| Входуное напряжение | |
| ● Вид вхідної напруги | DC |
| ● Номінальне значення (пост. струм) | 24 V |
| ● для сигналу "0" | від 0 до 5 В |
| ● для сигналу "1" | від +15 до +30 В |
| Входуной ток | |
| ● для сигналу "0", макс. (допустимый ток покоя) | 1 mA |
| ● для сигналу "1", тип. | 7 mA |
| Задержка на входе (при номинальном значении входного напряжения) | |
| Для станТакртных входов | |
| - параметрируемое | Так ; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс і 12,8 мс, вибирається в 4 групах |
| - з " 0 " на "1", Макс. | 2 µs |
| - з "1" на "0", макс. | 10 µs |
| Для входов аварийной сигнализации | |
| - параметрируемое | Так |
| Для технологических функций | |
| - параметрируемое | Так |
| Длина провоТак | |
| ● екрановані, макс. | 50 m |
| Цифровые выводы | |
| Вид виходів | 2; польовий МОП-транзистор, Електронний (з поточним/витікаючим струмом) |
| ● за групами для | 1 |
| Захист від короткого замикання | Ні |
| Коммутационная способность выходов | |
| ● при омічному навантаженні, макс. | 0,5 A |
| ● при ламповому навантаженні, макс. | 5 W |
| Диапазон сопротивления нагрузке | |
| ● верхня межа | 0,6 Ω |
| Вихідное напряжение | |
| ● Номінальне значення (пост. струм) | 24 V |
| ● для сигналу "0", макс. | 0,1 V; з навантаженням 10 кОм |
| ● для сигналу "1", хв. | 20 V |
| Вихідной ток | |
| ● для сигналу "1", диапазон допустимых значений, макс. | 0,5 A |
| ● для сигналу "0", ток покоя, макс. | 10 µA |
| Длина провоТак | |
| ● екрановані, макс. | 50 m |
| Аварійні сигнали/диагностика/информация о состоянии | |
| Аварійні сигнали | Так |
| Діагностична функція | Так |
| Диагностический светодиодный индикатор | |
| ● для індикації стану входів | Так |
| ● для індикації стану виходів | Так |
| Окружающие условия | |
| Свободное падение | |
| ● Макс. Висота вільного падіння | 0,3 m; п'ять разів, в упаковці до відправки |
| Температура окружающей среды при эксплуатации | |
| ● хв. | -20 °C; = Кмин (вкл. конденсацию / мороз) |
| ● макс. | 60 °C; = Тмакс |
| Температура окружающей среды при хранении/транспортировке | |
| ● хв. | -40 °C |
| ● макс. | 70 °C |
| Висота при эксплуатации относительно уровня моря | |
| ● Висота места установки над уровнем моря, макс. | 5 000 m |
| ● Температура окружающей среды-Таквление воздуха-высота установки | Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax-10 K) при 795 гПа ... 658 гПа (+2 000 м ... + 3 500 м) / / Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... + 5 000 м) |
| Относительная влажность воздуха | |
| ● при конденсації, випробування згідно IEC 60068-2-38, макс. | 100 %; RH включаючи конденсацію/заморожування допускається (при наявності конденсату в експлуатацію не вводиться) |
| Устойчивость | |
| Смазочно-охлажТакющие материалы | |
| — Устойчивость к воздействию станТакртных смазочно-охлажТакющих материалов | Так ; включая капли дизельного топлива и масла в воздухе |
| Применение в неподвижно смонтированных промышленных установках | |
| - до біологічно активних речовин згідно EN 60721-3-3 | Так ; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу |
| - до хімічно активних речовин згідно EN 60721-3-3 | Так ; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); * |
| - до механічно активних речовин згідно EN 60721-3-3 | Так ; Класс 3S4 вкл. песок, пыль; * |
| Применение на суТакх/в море | |
| - до біологічно активних речовин згідно EN 60721-3-6 | Так ; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу |
| - до хімічно активних речовин згідно EN 60721-3-6 | Так ; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); * |
| - до механічно активних речовин згідно EN 60721-3-6 | Так ; Класс 6S3 вкл. песок, пыль; * |
| Применение в промышленных технологических установках | |
| - до хімічно активних речовин згідно EN 60654-4 | Так ; Класс 3 (при условии отсутствия трихлорэтилена) |
| - Навколишні умови для технологічних, вимірювальних і керуючих систем згідно ANSI / ISA-71.04 | Так ; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло) |
| Примітка | |
| - Примітка до класифікації умов навколишнього середовища згідно EN 60721, EN 60654-4 і ANSI / ISA-71.04 | * Поставляються в комплекті кожухи при експлуатації повинні закривати невикористовувані пристрої сполучення! |
| Конформное покрытие | |
| ● Покриття для змонтованих друкованих плат згідно EN 61086 | Так ; Класс 2 для обеспечения высокого уровня надежности |
| ● Захист від забруднення згідно EN 60664-3 | Так ; Тип защиты 1 |
| ● Військові випробування згідно MIL-I-46058C, додаток 7 | Так ; За время эксплуатации покрытие можно красить |
| ● Кваліфікація та характеристики електричних ізолюючих компонентів у зібраних друкованих платах згідно IPC-CC-830A | Так ; Конформное покрытие, класс А |
| Механические свойства/материалы | |
| Матеріал корпусу (спереду) | |
| ● Пластиковый | Так |
| Размеры | |
| Ширина | 38 mm |
| Висота | 62 mm |
| Глибина | 21 mm |
| Массы | |
| Маса, прибл. | 40 g |
Загальні характеристики
Число входів
2; з поточним струмом
Хв. секція гнучка. кабелі
-20 °C; = Кмин (вкл. конденсацию / мороз), -40°C
вид входного напряжения
DC
военные испытания согласно MIL-I-46058C, приложение 7
Так ; За время эксплуатации покрытие можно красить
высота места установки над уровнем моря, макс.
5000m
для индикации состояния входов
Так
для индикации состояния выходов
Так
для сигнала "0"
від 0 до 5 В
для сигнала "0", макс.
0.1 V; з навантаженням 10 кОм
для сигнала "0", макс. (допустимый ток покоя)
1mA
для сигнала "0", ток покоя, макс.
10µA
для сигнала "1"
від +15 до +30 В
для сигнала "1", диапазон допустимых значений, макс.
0.5A
для сигнала "1", мин.
20 V
для сигнала "1", тип.
7mA
защита от загрязнения согласно EN 60664-3
Так ; Тип защиты 1
квалификация и характеристики электрических изолирующих компоне
Так ; Конформное покрытие, класс А
макс. высота свободного падения
0.3 m; п'ять разів, в упаковці до відправки
макс. ток питания
4 mA; на канал
по группам для
1
покрытия для смонтированных печатных плат согласно EN 61086
Так ; Класс 2 для обеспечения высокого уровня надежности
при конденсации, испытания согласно IEC 60068-2-38, макс.
100 %; RH включаючи конденсацію/заморожування допускається (при наявності конденсату в експлуатацію не вводиться)
при ламповой нагрузке, макс.
5W
при омической нагрузке, макс.
0.5A
температура окружающей среды-давление воздуха-высота установки
Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax-10 K) при 795 гПа ... 658 гПа (+2 000 м ... + 3 500 м) / / Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... + 5 000 м)
экранированные, макс.
50m
Аварийные сигналы
Так
Вид выходов
2; польовий МОП-транзистор, Електронний (з поточним/витікаючим струмом)
Входная характеристика по IEC 61131, тип 1
Так
Диагностическая функция
Так
Допустимый диапазон, верхний предел (пост. ток)
28.8V
Допустимый диапазон, нижний предел (пост. ток)
20.4V
Из шины на задней стойке 5 в пост. тока, тип.
50mA
Масса, прибл.
40g
Материал корпуса (спереди) пластиковый
Так
Номинальное значение (пост. ток) для повышения мощности
24V
Нормальная рассеиваемая мощность
1W
Обозначение типа продукта
SB 1223, DI 2 x 24 В пост. струму / DQ 2 x 24 В пост. струм
— до 40 °C, макс.
2
— к биологически активным веществам согласно EN 60721-3-3
Так ; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
— к биологически активным веществам согласно EN 60721-3-6
Так ; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
— к механически активным веществам согласно EN 60721-3-3
Так ; Класс 3S4 вкл. песок, пыль; *
— к механически активным веществам согласно EN 60721-3-6
Так ; Класс 6S3 вкл. песок, пыль; *
— к химически активным веществам согласно EN 60654-4
Так ; Класс 3 (при условии отсутствия трихлорэтилена)
— к химически активным веществам согласно EN 60721-3-3
Так ; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *
— к химически активным веществам согласно EN 60721-3-6
Так ; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *
— окружающие условия для технологических, измерительных и управл
Так ; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
— параметрируемое
Так ; 0.2 мс; 0.4 мс; 0.8 мс; 1.6 мс; 3.2 мс; 6.4 мс і 12.8 мс, вибирається в 4 групах, Так, Так
— примечание к классификации условий окружающей среды согласно E
* Поставляються в комплекті кожухи при експлуатації повинні закривати невикористовувані пристрої сполучення!
— с "0" на "1", макс.
2µs
— с "1" на "0", макс.
10µs
— устойчивость к воздействию стандартных смазочно-охлаждающих ма
Так ; включая капли дизельного топлива и масла в воздухе
Верхня межа відключення (Umах)
0.6Ω
Висота
62mm
Глибина, мм
21mm
Захист від короткого замикання
Ні
Макс. допустима робоча напруга Ue AC, V
60 °C; = Тмакс, 70°C
Ширина, мм
38mm
