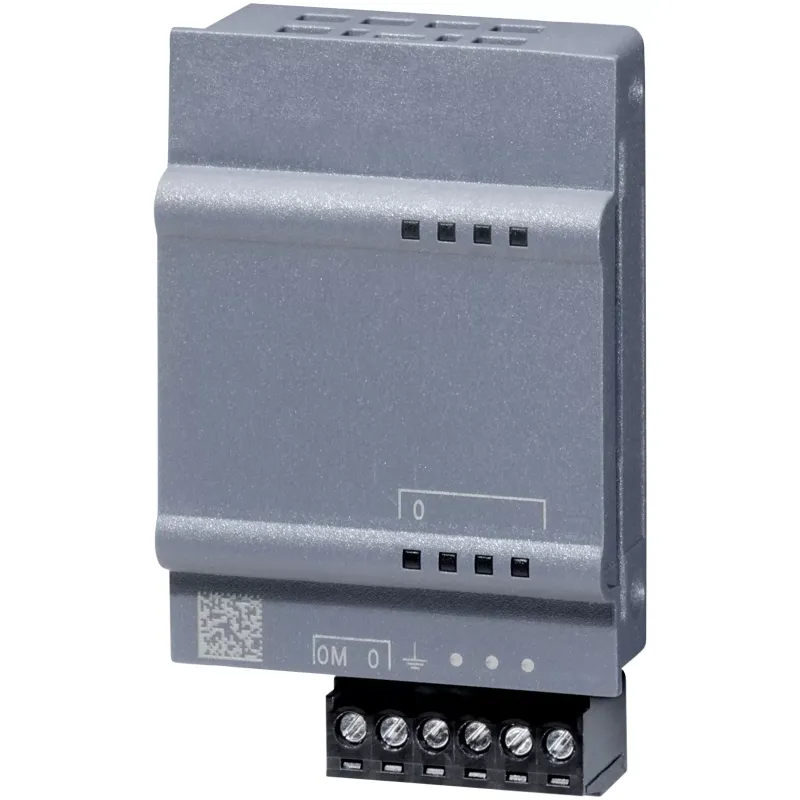

SIPLUS S7-1200 сигнальна плата SB1232 1AO для важких умов застосування, з конформним покриттям на основі 6ES7232-4ha30-0xb0. аналоговий вихід 1 AO ,+/ - 10 в (12 біт розр.) або 0 - 20 MA (11 біт розр.)

Популярний

Наявність: Передзамовлення 0

Відгуків: 0

Код товару: 75722

Артикул: 6AG1232-4HA30-4XB0

Виробник: Siemens

8 255.39

Знайшли дешевше?

Загальні характеристики

макс. ток питания - 25mA

Аварийные сигналы - Так

Диагностическая функция - Так

Всі характеристики

	SIPLUS S7-1200 SB 1232 1AQ based on 6ES7232-4HA30-0XB0 with conformal coating, -20…+60 °C, analog output 1 AQ, +/-10 V DC (12 bit resolution) or 0-20 mA (11 bit resolution)
Общая информация
Позначення типу продукту	SB 1232, AQ 1 x 12 розряд.
Входуной ток
З шини на задній стійці 5 В пост. струму, тип.	15 mA
Вихідное напряжение/заголовок
Источник питания измерительных преобразователей/заголовок
● Макс. струм живлення	25 mA
Рассеиваемая мощность
Нормальна розсіювана потужність	1,5 W
Аналоговые вводы
Число аналогових входів	0
Аналоговые выводы
Число аналогових виходів	1
Макс. час циклу (всі канали)	Напруга: 300 мкСм (R), 750 мкСм (1 мкФ) Струм: 600 мкСм (1 мГн), 2 мс (10 мГн)
Диапазоны выходных параметров, напряжение
● від -10 до +10 В	Так
Диапазоны выходных параметров, ток
● від 0 до 20 мА	Так
Опору нагрузки (в номинальном диапазоне выхоТак)
● при выходных напряжениях хв.	1 000 Ω
● при вихідних токах, макс.	600 Ω
Длина провоТак
● екрановані, макс.	10 м; екранована, вита пара
Формирование аналоговой величины для выходов
Принцип перетворення	Диференціальний
Время интегрирования и преобразования/разрешение на канал
● Макс. дозвіл з діапазоном перевантаження (біт зі знаком)	12 bit
Погрешности/точность
Похибка температури (щодо діапазону вихідних параметрів) (+/ -)	Від 25 °C ±0,5 %, до 55 °C ±1 %
Аварійні сигнали/диагностика/информация о состоянии
Аварійні сигнали	Так
Діагностична функція	Так
Диагностический светодиодный индикатор
● для індикації стану виходів	Так
Окружающие условия
Свободное падение
● Макс. Висота вільного падіння	0,3 m; п'ять разів, в упаковці до відправки
Температура окружающей среды при эксплуатации
● хв.	-20 °C; = Кмин (вкл. конденсацию / мороз)
● макс.	60 °C; = Тмакс
Температура окружающей среды при хранении/транспортировке
● хв.	-40 °C
● макс.	70 °C
Висота при эксплуатации относительно уровня моря
● Висота места установки над уровнем моря, макс.	5 000 m
● Температура окружающей среды-Таквление воздуха-высота установки	Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax-10 K) при 795 гПа ... 658 гПа (+2 000 м ... + 3 500 м) / / Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... + 5 000 м)
Относительная влажность воздуха
● при конденсації, випробування згідно IEC 60068-2-38, макс.	100 %; відн. вологість, включаючи конденсацію / замерзання (введення в експлуатацію при конденсації неприпустимий)
Устойчивость
Смазочно-охлажТакющие материалы
— Устойчивость к воздействию станТакртных смазочно-охлажТакющих материалов	Так ; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
- до біологічно активних речовин згідно EN 60721-3-3	Так ; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
- до хімічно активних речовин згідно EN 60721-3-3	Так ; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *
- до механічно активних речовин згідно EN 60721-3-3	Так ; Класс 3S4 вкл. песок, пыль; *
Применение на суТакх/в море
- до біологічно активних речовин згідно EN 60721-3-6	Так ; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
- до хімічно активних речовин згідно EN 60721-3-6	Так ; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *
- до механічно активних речовин згідно EN 60721-3-6	Так ; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
- до хімічно активних речовин згідно EN 60654-4	Так ; Класс 3 (при условии отсутствия трихлорэтилена)
- Навколишні умови для технологічних, вимірювальних і керуючих систем згідно ANSI / ISA-71.04	Так ; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примітка
- Примітка до класифікації умов навколишнього середовища згідно EN 60721, EN 60654-4 і ANSI / ISA-71.04	* Поставляються в комплекті кожухи при експлуатації повинні закривати невикористовувані пристрої сполучення!
Конформное покрытие
● Покриття для змонтованих друкованих плат згідно EN 61086	Так ; Класс 2 для обеспечения высокого уровня надежности
● Захист від забруднення згідно EN 60664-3	Так ; Тип защиты 1
● Військові випробування згідно MIL-I-46058C, додаток 7	Так ; За время эксплуатации покрытие можно красить
● Кваліфікація та характеристики електричних ізолюючих компонентів у зібраних друкованих платах згідно IPC-CC-830A	Так ; Конформное покрытие, класс А
Механические свойства/материалы
Матеріал корпусу (спереду)
● Пластиковый	Так
Размеры
Ширина	38 mm
Висота	62 mm
Глибина	21 mm
Массы
Маса, прибл.	40 g

Загальні характеристики

макс. ток питания 25mA

Аварийные сигналы Так

Диагностическая функция Так

Из шины на задней стойке 5 в пост. тока, тип. 15mA

Макс. время цикла (все каналы) Напруга: 300 мкСм (R), 750 мкСм (1 мкФ) Струм: 600 мкСм (1 мГн), 2 мс (10 мГн)

Масса, прибл. 40g

Материал корпуса (спереди) пластиковый Так

Нормальная рассеиваемая мощность 1.5W

Обозначение типа продукта SB 1232, AQ 1 x 12 розряд.

Погрешность температуры (относительно диапазона выходных парамет Від 25 °C ±0.5 %, до 55 °C ±1 %

Принцип преобразования Диференціальний

Число аналоговых входов военные испытания согласно MIL-I-46058C, Так ; За время эксплуатации покрытие можно красить

Число аналоговых входов высота места установки над уровнем моря, 5000m

Число аналоговых входов для индикации состояния выходов Так

Число аналоговых входов защита от загрязнения согласно EN 60664- Так ; Тип защиты 1

Число аналоговых входов квалификация и характеристики электричес Так ; Конформное покрытие, класс А

Число аналоговых входов макс. высота свободного падения 0.3 m; п'ять разів, в упаковці до відправки, 60 °C; = Тмакс, 70°C

Число аналоговых входов макс. разрешение с диапазоном перегрузки 12bit

Число аналоговых входов мин. -20 °C; = Кмин (вкл. конденсацию / мороз), -40°C

Число аналоговых входов от -10 до +10 в Так

Число аналоговых входов от 0 до 20 ма Так

Число аналоговых входов покрытия для смонтированных печатных пла Так ; Класс 2 для обеспечения высокого уровня надежности

Число аналоговых входов при выходных напряжениях мин. 1000Ω

Число аналоговых входов при выходных токах, макс. 600Ω

Число аналоговых входов при конденсации, испытания согласно IEC 100 %; відн. вологість, включаючи конденсацію / замерзання (введення в експлуатацію при конденсації неприпустимий)

Число аналоговых входов температура окружающей среды-давление во Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax-10 K) при 795 гПа ... 658 гПа (+2 000 м ... + 3 500 м) / / Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... + 5 000 м)

Число аналоговых входов экранированные, макс. 10 м; екранована, вита пара

Число аналоговых выходов экранированные, макс. 1

— к биологически активным веществам согласно EN 60721-3-3 Так ; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к биологически активным веществам согласно EN 60721-3-6 Так ; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к механически активным веществам согласно EN 60721-3-3 Так ; Класс 3S4 вкл. песок, пыль; *

— к механически активным веществам согласно EN 60721-3-6 Так ; Класс 6S3 вкл. песок, пыль; *

— к химически активным веществам согласно EN 60654-4 Так ; Класс 3 (при условии отсутствия трихлорэтилена)

— к химически активным веществам согласно EN 60721-3-3 Так ; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к химически активным веществам согласно EN 60721-3-6 Так ; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— окружающие условия для технологических, измерительных и управл Так ; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

— примечание к классификации условий окружающей среды согласно E * Поставляються в комплекті кожухи при експлуатації повинні закривати невикористовувані пристрої сполучення!

— устойчивость к воздействию стандартных смазочно-охлаждающих ма Так ; включая капли дизельного топлива и масла в воздухе

Висота 62mm

Глибина, мм 21mm

Ширина, мм 38mm
