Зарядна розетка автомобіля - CHARX T2HBI12-3AC32DC200-2,0M2 1162144

Наявність: Передзамовлення 0
Код товару: 59072
Артикул: 1162144
Виробник: Phoenix Contact

43 834.29
Знайшли дешевше?

Загальні характеристики

Колір корпусу - чорний
Кількість постів - 2 (CP, PP)
Варіанти замовників - На замовлення
Всі характеристики


CHARX connect, Зарядна розетка автомобіля, Блокуючий виконавчий елемент правий, для заряджання змінним (AC) і постійним (DC) струмом, для установки в електромобілях (EV), Combined Charging System, CCS тип 2, МЕК 62196-2, МЕК 62196 -3, 200 A / 1000 В (DC), 32 A / 480 В (AC), довжина: 2 м, Блокуючий виконавчий елемент: 12 В, 4-полюсн., M6, Покоління 4, Для контактів постійного та змінного струму обсяг постачання входить захисний ковпачок.

Загальна інформаціяДля контактів постійного та змінного струму в об'єм поставки входить захисний ковпачок.

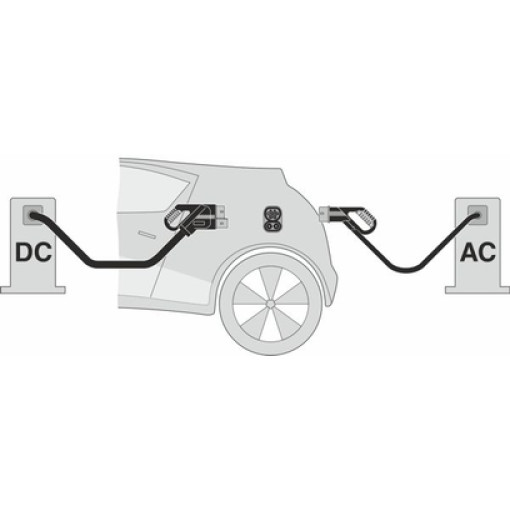

Застосуваннядля заряджання змінним (AC) та постійним (DC) струмом
ВиконанняБлокуючий виконавчий елемент правий
Тип фіксатораВставлений фіксатор з блокуючим виконавчим механізмом
Стандарт зарядки CCS тип 2
Режим зарядуРежим 2, 3, 4
Кількість фаз3
Вигляд передачі сигналівШиротно-імпульсна модуляція з передачею модульованого сигналу лініями електропередачі згідно ISO/МЕК 15118 / DIN SPEC 70121
Тип зарядного струму пост. струм, перем. струм 3-фазний
Вказівка типу підключенняОбжимний контакт, нероз'ємний
Опір ізоляції> 200 MΩ
Кодування4,7 kΩ (між PE та PP)
Потужність, максимальна200 кВт

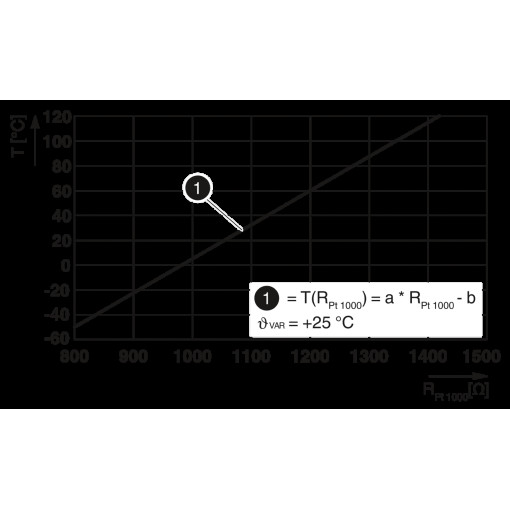

Вимірювання температуриКонтакти постійного струму: 2x PT1000 (DIN EN 60751)
Реле контролю температуриAC-контакти: ланцюг PTC (DIN EN EN 60738-1)
Кількість2 (CP, PP)
Номінальна напруга30 В AC
Розрахунковий струм2 A
Тип датчикаPTC-ланцюг
Стандарти / нормативні документиМЕК 62196-2
Рекомендований вимірювальний струм≤ 1 мА (Umax= 16 B DC)
Допуски датчика при рекомендованому вимірювальному струмі±5K
Діапазон температур-40 °C ... 130 °C
Кількість полюсів штекерного роз'єму4

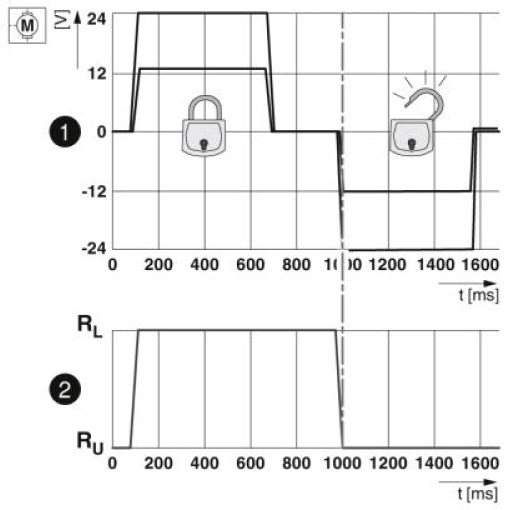

Робоча напруга12 В (Стандартне електроживлення двигуна)
Можливий діапазон напруги двигуна9 В ... 16 В
Максимальна напруга для виявлення блокування12 В
Стандартний струм двигуна при блокуванні0,25 A
Залишковий струм електродвигунамакс. 1,5 A
Макс. час витримування зворотного струму1 c
Рекомендований час коригування600 мс
Час паузи після входу або виходу3 c
Термін служби / цикли підключення> 10000 циклів навантаження
Температура навколишнього середовища (при експлуатації)-40 °C ... 60 °C
Довжина кабелю1 м
Розпізнавання блокуванняє
Механічна аварійне розблокуванняє

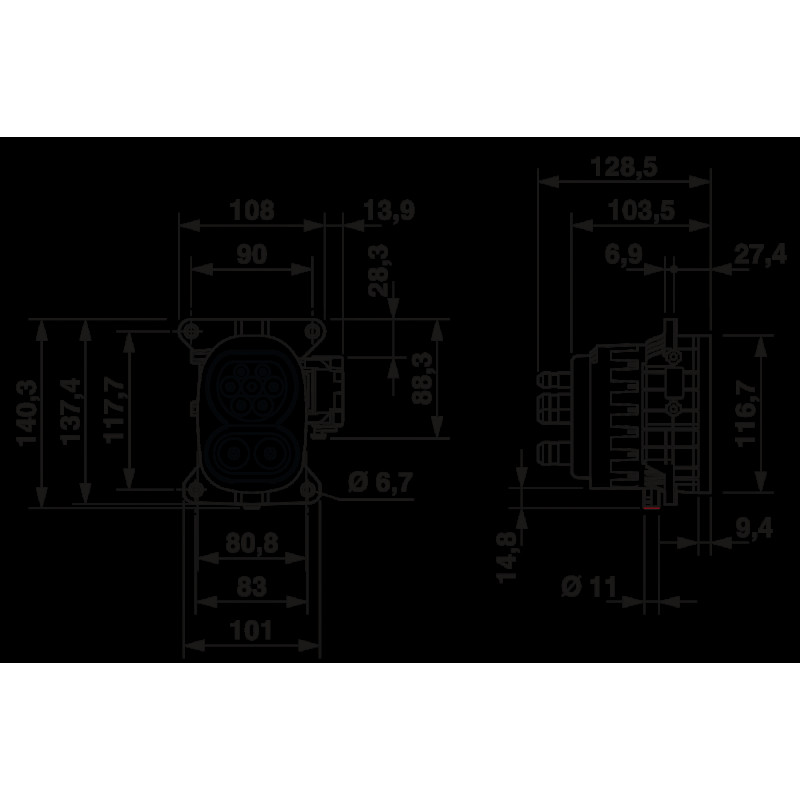

Ширина108 мм
Висота4000 м (вище рівня моря)
Глибина128,4 мм
Розміри отворів117,65 мм x 90 мм, 117,65 мм x 83 мм
Колір Корпусчорний
Клас займистості згідно UL 94V0
Поверхня контактуAg
МатеріалПластмаса
Цикли установки> 10000
Фіксована довжина кабелю2 м (Кабелі змінного струму)
Маса кабелюблизько 450 кг/км
Зовнішня оболонка, матеріалСилікон
Зовнішня оболонка, коліроранжевий
Зовнішній діаметр кабелю14,7 мм ±0,2 мм
Опір кабелю≤ 3,2 Ом/км
Мінімальний радіус вигину, при жорсткій прокладці3 x D
Отдельна жила, перетин6 мм²
КонструкціяПокоління 4
Варіанти замовниківНа замовлення
Ступінь захистуIP55 (включені, ступінь захисту в підключеному та готовому до роботи стані забезпечується тільки в тому випадку, якщо обидва елементи, що вставляються, є виробами виробництва Phoenix Contact або відповідними стандартними виробами)
Температура навколишнього середовища (зберігання/транспорт)-40 °C ... 85 °C
Обмеження монтажного положенняМожливість нахилу тільки спереду від 0 до 90 градусів, див. малюнок
Діаметр кріпильного отвору6,70 мм (ø)
Кріпильні гвинтиM6
Гвинти, що входять у комплект поставкині
Положення виконавчого елемента механізму блокуваннясправа

Переваги:

✔️Уніфіковані, компактні розміри та точки кріплення зарядних розеток CCS на електромобілі Phoenix Contact

✔️Посрібні поверхні силових і сигнальних контактів

✔️Процеси розробки та виробництва відповідають автомобільним стандартам IATF 16949 та ISO 9001

✔️Характеристики матеріалів наведені в IMDS (Міжнародна система інформації про матеріали в автомобільній промисловості)

✔️Перевірено шляхом вибіркового тестування відповідно до автомобільних стандартів LV124, LV214, LV215-2

✔️Ручне розблокування блокуючого механізму в аварійній ситуації

✔️Вбудований механізм блокування в процесі заряджання

✔️Вбудовані датчики температури для контролю температури силових контактів

Загальні характеристики
Колір корпусу чорний
Кількість постів 2 (CP, PP)
Варіанти замовників На замовлення
Вигляд передачі сигналів Широтно-імпульсна модуляція з передачею модульованого сигналу лініями електропередачі згідно ISO/МЕК 15118 / DIN SPEC 70121
Вимірювання температури Контакти постійного струму: 2x PT1000 (DIN EN 60751)
Вказівка типу підключення Обжимний контакт, нероз'ємний
Гвинти, що входять у комплект поставки ні
Діаметр кріпильного отвору 6.70 мм (ø)
Допуски датчика при рекомендованому вимірювальному струмі ±5K
Загальна інформація Для контактів постійного та змінного струму в об'єм поставки входить захисний ковпачок.
Залишковий струм електродвигуна макс. 1.5 A
Зовнішній діаметр кабелю 14.7 мм ±0.2 мм
Зовнішня оболонка, колір оранжевий
Зовнішня оболонка, матеріал Силікон
Кількість полюсів штекерного роз'єму 4
Клас займистості згідно UL 94 (корпусу / клеми) V0
Кодування 4.7 kΩ (між PE та PP)
Кріпильні гвинти M6
Мінімальний радіус вигину, при твердій прокладці 3 x D
Макс. час витримування зворотного струму 1 c
Максимальна напруга для виявлення блокування 12 В
Маса кабелю близько 450 кг/км
Механічна аварійне розблокування є
Можливий діапазон напруги двигуна 9 В ... 16 В
Обмеження монтажного положення Можливість нахилу тільки спереду від 0 до 90 градусів, див. малюнок
Опір кабелю ≤ 3.2 Ом/км
Отдельна жила, перетин 6 мм²
Поверхня контакту Ag
Положення виконавчого елемента механізму блокування справа
Потужність, максимальна 200 кВт
Режим заряду Режим 2, 3, 4
Рекомендований вимірювальний струм ≤ 1 мА (Umax= 16 B DC)
Рекомендований час коригування 600 мс
Реле контролю температури AC-контакти: ланцюг PTC (DIN EN EN 60738-1)
Розпізнавання блокування є
Розрахунковий струм IN 2 A
Стандарт зарядки CCS тип 2
Стандарти / нормативні документи МЕК 62196-2
Стандартний струм двигуна при блокуванні 0.25 A
Температура навколишнього середовища (зберігання/транспорт) -40 °C ... 85 °C
Температура навколишнього середовища (при експлуатації) -40 °C ... 60 °C
Термін служби / цикли підключення > 10000 циклів навантаження
Тип датчика PTC-ланцюг
Тип зарядного струму пост. струм, перем. струм 3-фазний
Тип фіксатора Вставлений фіксатор з блокуючим виконавчим механізмом
Фіксована довжина кабелю 2 м (Кабелі змінного струму)
Цикли установки > 10000
Час паузи після входу або виходу 3 c
Опір ізоляції > 200 MΩ
Розміри отворів (мм) 117.65 мм x 90 мм, 117.65 мм x 83 мм
Виконання вимикача Блокуючий виконавчий елемент правий
Висота 4000 м (вище рівня моря)
Глибина, мм 128.4 мм
Діапазон температури -40 °C ... 130 °C
Довжина кабелю 1 м
Застосування світлорегулятора для заряджання змінним (AC) та постійним (DC) струмом
Кількість фаз 3
Конструкція Покоління 4
Матеріал Пластмаса
Номінальна напруга 30 В AC
Робоча напруга 12 В (Стандартне електроживлення двигуна)
Ступінь захисту IP55 (включені, ступінь захисту в підключеному та готовому до роботи стані забезпечується тільки в тому випадку, якщо обидва елементи, що вставляються, є виробами виробництва Phoenix Contact або відповідними стандартними виробами)
Ширина, мм 108 мм
